DECAN S1 |Samsung brugt Pcb Smt Chip Line Mounter Machine fra Kina producent

Samsung brugt DECAN S1 Pcb Smt Chip Line Mounter Machine

Introduktion

Hanwha SMT Chip Mounter

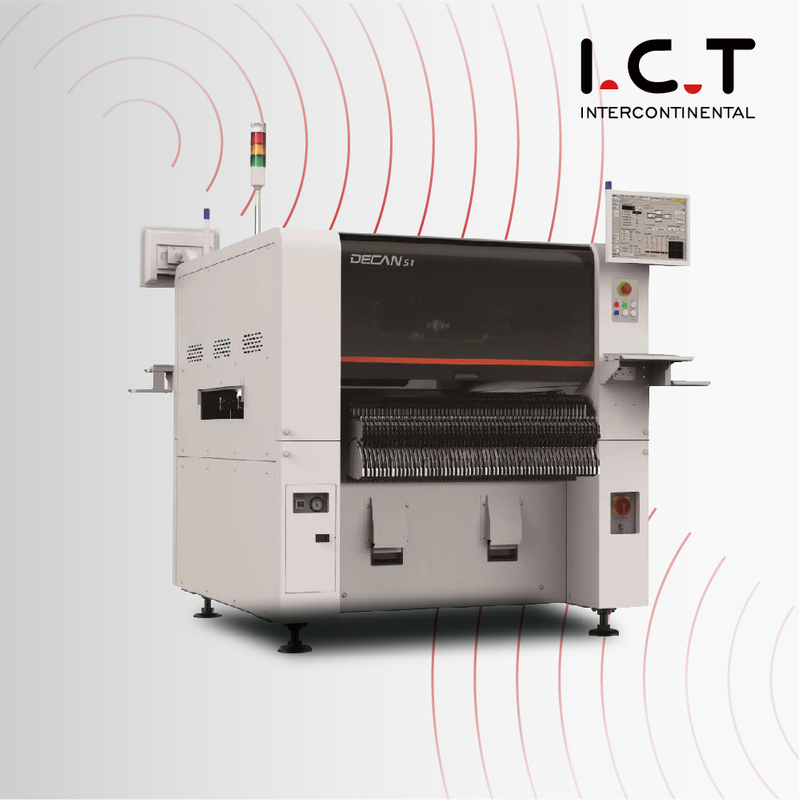

DECAN S1 Hanwha SMT Chip Mounter

Hurtig og fleksibel monteringsanordning

Næste generation mellemhastighedschipmontering

Som en spånmonter, der er udviklet med fokus på synlige forbedringer, et af de tre store indekser, giver denne spånmonter den optimale produktivitet, der er nødvendig for batchproduktion.

• Forbedrer den faktiske produktivitet

• Forbedrer placeringskvaliteten

• Reducerer tabsraten

Højeste ydeevne blandt spånmontere af samme klasse

Højeste anvendelighed af mellemhastighedschipmontering på PCB'er

• 510 x 510 mm (standard) / 1500 x 460 mm (ekstraudstyr)

- Muligt at producere PCB'er op til 1.500 mm(L) x 460 mm(W) i størrelse

Udvider komponentgenkendelsesområdet med et højpixelkamera

• Fluekameraet kan genkende alle chips på 03015 ~  16 mm

Forbedrer samtidig afhentningshastighed

• Arrangerer lommepositioner automatisk gennem kommunikation mellem maskinen og føderen

Forbedrer placeringshastigheden for en ulige formkomponent

• Øger hastigheden med ca. 25 % ved at optimere den genkendte bevægelsessekvens for fixkameraet

Placer mikrochips stabilt

Genkender dysecentret

• Forbedrer tabshastigheden for mikrochip og placeringskvaliteten ved at forhindre forekomsten af luftlækager

Kørtidskalibrering

• Bevarer placeringsnøjagtigheden ved at udføre automatisk kalibrering under produktionen

Automatisk vedligeholdelse forhindrer afhentningsfejl og opretholder placeringskvaliteten*

• Måler pneumatisk tryk og flowhastighed af dyse og aksel

• Fjerner fremmedlegemer på dysen og akslen ved højt tryk

luftblæsning

Øget betjeningskomfort

Reducerer undervisningstiden for en stor ulige komponent

• Udvidet FOV for Fiducial Camera: 7,5 mm → 12 mm

– Reducerer tiden til at lære komponentafhentnings-/placeringspunktet og forbedrer undervisningskomforten

Vedligeholder afhentningskoordinaten for den fælles feeder

• Når du skifter en model, reduceres modelskiftetiden ved at efterfølge afhentningsoplysningerne for en lignende model

Forener Chip Component Lighting Level

• Ved at indstille den samme lysværdi samlet, minimerer lysskiftetiden, fjerner produktivitetsafvigelser på maskine og forbedrer bekvemmeligheden ved del DB-styring

Support af komponent med flere leverandører *

• Det er muligt at administrere de samme komponenter leveret af to leverandører i ét delnavn, så det er muligt at udføre produktion kontinuerligt uden at ændre PCB-programmet for komponenterne leveret af forskellige leverandører

Underviser let store komponenter (panoramisk visning)

• Udfører delt genkendelse af en stor komponent, der er ude af

kameragenkendelsesområdet (FOV) og flettes opdelte komponentbilleder til et enkelt billede før visning.

– Lærer nemt afhentnings-/placeringspositionen for en stor komponent

SAMSUNG brugt DECAN S1 Hurtig og fleksibel monteringsanordning

▶ Hastighed: 47.000 CPH (Optimal) ▶ Spindel/Gantry: 10 Spindler/1Gantry ▶ Dele: 03015~□55mm(H15),L75mm ▶ Nøjagtighed: ±28μm @ Cpk≥ 1,0/chip ±30μm @ Cpk≥ 1,0/IC ▶ Maks. PCB: L510xW510 (Standard) L1.500xB460 (maks.) ▶ Højeste ydeevne blandt chipmontere af samme klasse ▶ Placerer mikrochips stabilt ▶ Øget betjeningskomfort

Model		DECAN S1
Justering		Fly-kamera + Fix-kamera
Antallet af spindler		10 spindler x 1 portal
Placeringshastighed		47.000 CPH (optimalt)
Placering Nøjagtighed		±28μm @ Cpk≥ 1,0
Komponentområde	Fly kamera	03015 ~ □16mm Fix kamera
		42mm ~ □55mm (MFOV) L55mm ~ L75mm stik (MFOV)
	Maks.Højde	10 mm (Fly), 15 mm (Fix)
PCB størrelse (mm)	Min.	50(L) x 40(B)
	Maks.	510(L) x 510(B) Mulighed~ Maks.1.500 (L) x 460 (B)
PCB tykkelse (mm)		0,38 ~ 4,2
Foderkapacitet (8 mm standard)		60ea / 56ea (fast feederbase / dockingvogn) 120ea / 112ea (fast feederbase / dockingvogn) - Mulighed
Utility	Strøm	3-faset AC200 / 208 / 220 / 240 / 380 / 415V Maks.3,5kVA
	Luftforbrug	5,0~7,0 kgf/cm2 50Nℓ/min (vakuumpumpe)
Vægt (kg)		Ca.1.600
Udvendig dimension (mm)		1.430 (L) x 1.740 (D) x 1.485 (H)

Samsung PCB SMT Chip Line Mounter Machine

Opnå præcision og hastighed i elektronikmontage med vores højtydende løsning.Drag fordel af alsidig komponentkompatibilitet, avanceret synsinspektion og brugervenlig betjening.Løft din produktionsproces og forbliv konkurrencedygtig i elektronikindustrien med Samsungs SMT-teknologi.

Kontakt os i dag for at lære mere!

Ofte stillede spørgsmål:

1. Hvad er en chip mounter?

En chipmontering, også kendt som en pick-and-place-maskine, er en automatiseret enhed, der bruges i elektronikfremstilling.Den opfanger præcist elektroniske komponenter, såsom overflademonteringsenheder (SMD'er), og placerer dem på printplader (PCB'er) under overflademonteringsteknologien (SMT) samlingsprocessen.

2. Hvad er en overflademonteret chip?

En overflademonteringschip, ofte omtalt som en overflademonteringsenhed (SMD) eller chipkomponent, er en elektronisk miniaturekomponent designet til overflademontering direkte på et printkort.Disse komponenter er typisk mindre og lettere end deres modstykker med gennemgående huller og er loddet på printkortets overflade.

3. Hvad er overflademontering i elektrisk?

Overflademontering i elektroteknik refererer til metoden til montering af elektroniske komponenter direkte på overfladen af et printkort (PCB).Denne fremgangsmåde eliminerer behovet for huller (gennemgående huller) i printkortet, og komponenter loddes direkte på printkortets overflade, hvilket resulterer i en mere kompakt og effektiv samlingsproces.Overflademonteringsteknologi (SMT) er blevet en standard inden for moderne elektronikfremstilling.
