Avancerede Smart Factory Solutions til kommercielle flydekontrolbestyrelser

Power Control Boards spiller en central rolle i den elektroniske arkitektur af kommercielle fly. Disse PCBA-produkter bruges i kritiske systemer, såsom kabinebelysningskontrol, underholdning under flyvning, hjælpestyring af strømstyring, avionikgrænseflademoduler og miljøkontrolsystemer. I betragtning af de missionskritiske karakter af disse applikationer er pålideligheden, stabiliteten og miljøbeskyttelsen af ​​enhver POCT Control PCB yderst vigtig.

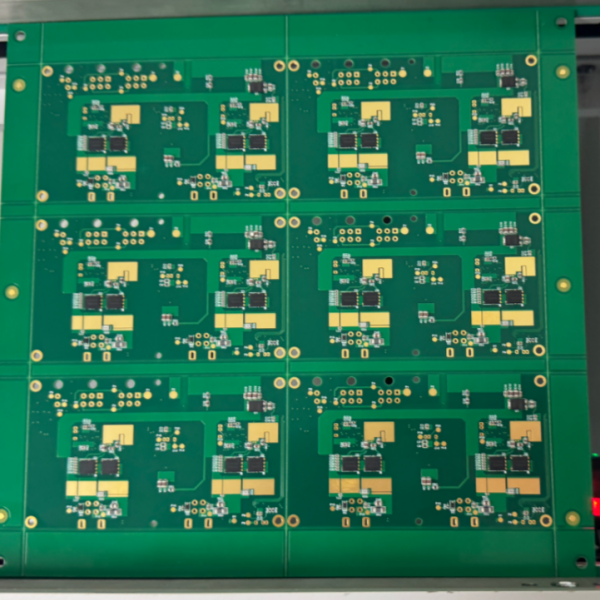

Luftfartøjskontroltavler

Luftfartøjskontroltavler

Hos I.C.T forstår vi luftfartsindustriens strenge kvalitetskrav. Derfor tilbyder vi en omfattende SMT og Conform Coating Production Line, der er specifikt skræddersyet til fremstilling af kommercielle flybestyrelser.

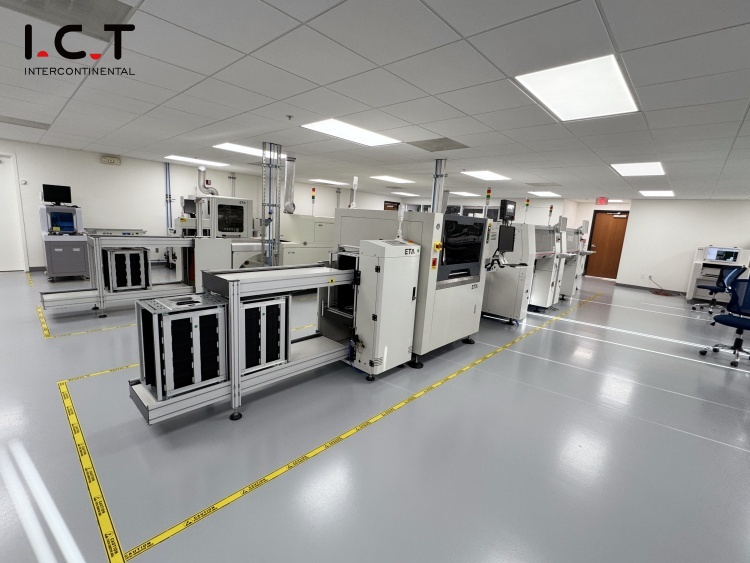

SMT -linjekonfiguration til kommercielle flydekontrolbestyrelser

• Håndtering af loddepasta

• PM-500 loddepasta mixer

• I.C.T-4034 Fuldautomatisk stencilprinter

• Komponentmontering

• PCB Loader + SC-500 SMT-transportør

• Hanwha SM481PLUS + SM482PLUS High-Speed ​​Chip Mounters

• STF100S Auto Bakke Feeder

• PCB -transport

• TCR-L -drejningstransportører

• HC-2000 forbindelsestransportører

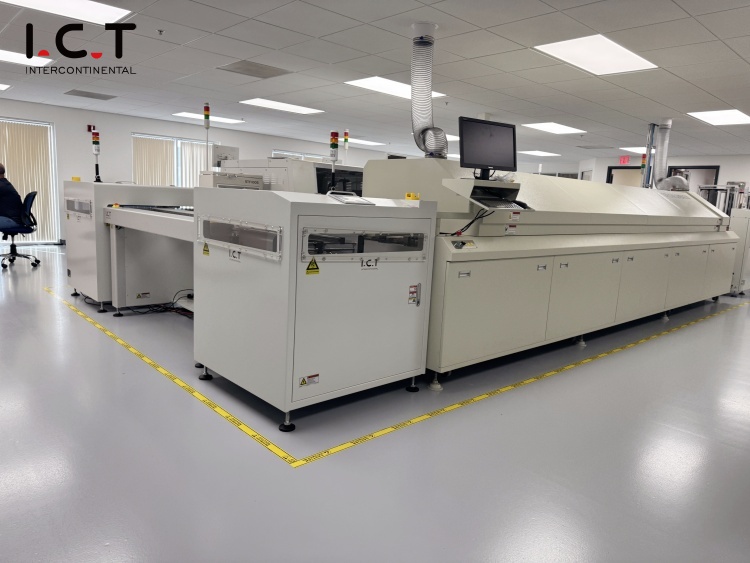

• Reflow lodning

• L10 Reflow Ovn (nitrogenaktiveret til nul-oxidation lodning)

• Inspektion og offloading

• UL-L-losser

• V8 offline aoi

• Brugerdefinerede feeder & dysefigurer

• Flere CN -serie -dyser og 8–32 mm foderstoffer, bakke og vibrationsfoder

• Personaleanbefaling

• 1 ingeniør

• 2 operatører

• 1 Kvalitetsinspektør

• I alt: 4 personale

Produktivitetsoversigt

• PCB-størrelse: 220 × 210 mm (6-panelarray)

• Øverste side

• 84 komponenter/panel × 6 = 504 komponenter/bord

• Cyklustid: 27S/bestyrelse → 120 plader/time = 720 PCBA/time

• Nederste side

• 80 komponenter/panel × 6 = 480 komponenter/bord

• Cyklustid: 35s/bestyrelse → 102 tavler/time = 612 PCBA/time

• Bemærk: Produktivitet kan forbedres med offline programmering og dual-maskineoptimering

Power & Air forbrug

• Total nominel effekt: 76,7 kW

• Driftsenergiforbrug: Ca. 24,6 kWh

• Luftforbrug: 5–10 m³/time

Denne linjekonfiguration sikrer IPC-A-610 klasse 3 kvalitet, der er nødvendig for luftfart pålidelighed. Kritiske komponenter som effekt IC'er gennemgår selektiv eller manuel lodning efterfulgt af nitrogen -reflow -processer for at beskytte følsomme dele.

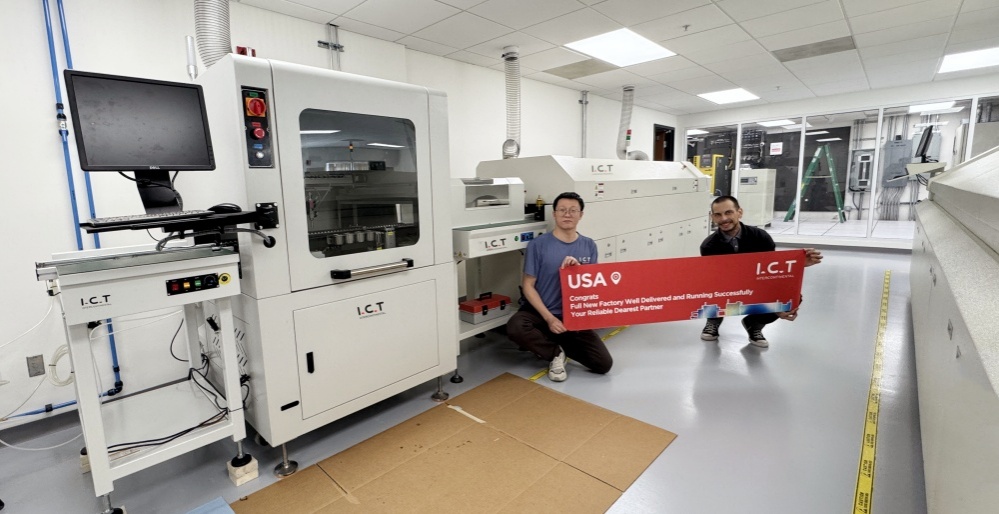

Konformisk belægningslinjekonfiguration til kommercielle luftfartøjsstyrkebestyrelser

• PCB -håndtering

• I.C.T SC-500 transportør-Stabil og konsekvent bestyrelsesovergang

• I.C.T UV-1000 Belægningsinspektionstransportør X2-til før- og post-coating visuelle kontroller

• Belægningsprogram

• I.C.T T550 Selektiv belægningsmaskine -Højpræcisionsbelægning for definerede områder

• Hærdning

• IK ​ ​

• Personaleanbefaling

• 1 operatør

• 1 Kvalitetsinspektør

• I alt: 2 personale




Produktivitetsoversigt

• PCB-størrelse: 220 × 210 mm (6-panelarray)

• Cyklustid: ca. 30S/bestyrelse → 120 brædder/time = 720 PCBA/time

• Bemærk: For hurtigtørrende klæbemidler skal du sikre dig flowkontrol for at undgå defekter som streng eller overflade. Fortynding kan anbefales for at optimere viskositet og spraymønster.

Power & Air forbrug

• Total nominel effekt: 18,5 kW

• Driftsenergiforbrug: Ca. 9,5 kWh

• Luftforbrug: 3–5 m³/time

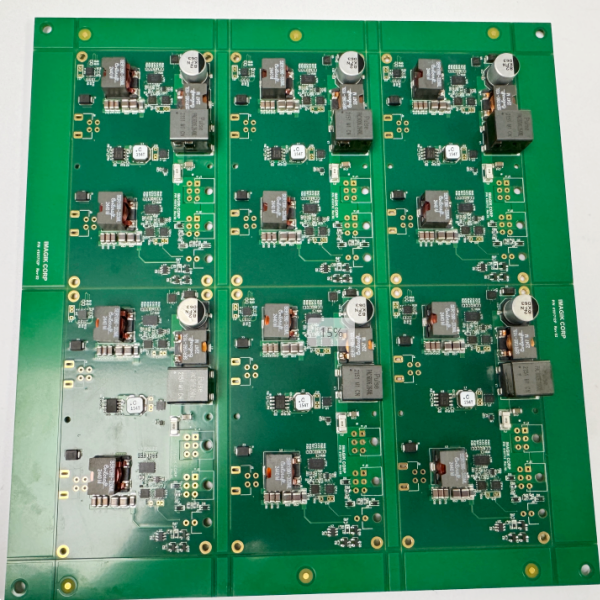

Anvendelsesfokus: USB Power Control Boards i kommercielle fly

I dagens moderne luftfartsindustri er USB Power Control Boards blevet et vigtigt element inden for kommercielle flyhytter. Med passagerer, der i stigende grad forventer sømløse opladningsmuligheder under flyvningen, fungerer disse tavler som rygraden til sæde og vægmonterede opladningspostløsninger, der understøtter USB og Type-C-output, mens de opfylder strenge sikkerheds- og ydelseskrav.

I modsætning til forbrugerklasse opladningsgrænseflader, skal disse flyspecifikke effektstyringsbestyrelser fungere fejlfrit under barske miljøforhold-inklusive hurtige højderændringer, intens vibration og elektromagnetisk interferens. De er designet til at udsende stabil 5V DC med overstrøm og kortslutningsbeskyttelse, og de har ofte intelligent strømstyring, fejldiagnostik og belastningsovervågningssystemer.

Der er tre hovedintegrationstyper i kommercielle fly:

• Sædeintegrerede USB-tavler -indlejret i passagersædet, ofte forbundet til underholdning under flyvning eller PSU (Passenger Service Unit).

• Vægmonterede opladningsposter -installeret i fællesområder såsom galejer eller i nærheden af ​​toiletter for at tillade fælles opladning.

• Multifunktionsstyrkekontroltavler - Kombiner belysning, USB -opladning og besætningsopkaldsfunktioner til bredere kabinekontrol.

Hvert system skal overholde strenge luftfartsstandarder såsom DO-160, hvilket sikrer drift under ekstreme forhold. De bruger også avancerede sammenkoblingsteknologier som MIL-DTL-38999 eller ATP rektangulære stik med guldbelagte berylliumkobberkontakter for at sikre langvarig holdbarhed og minimal elektrisk modstand-vigtige i luftfartsmiljøer.

Klar til at forbedre dine flyopladningsløsninger?

Uanset om du designer den næste generations fly, der opkræver PCBA'er eller opgraderer din underholdningsinfrastruktur under flyvning, er I.C.T klar til at levere en skræddersyet løsning.

Kontakt os for en gratis teknisk konsultation eller for at planlægge en linjedemo med vores Aerospace PCBA -eksperter.
