Effektiv PCB -håndteringsmaskine - Optimer din SMT -produktionslinje

PCB -transportører til håndtering af bord

PCB -læssere og losser, inspektionsanlæg, PCB -buffer, trafikstyring og andre transportører til PCB -samlebånd. I.C.T har alle dine PCB -håndteringsbehov dækket.

PCB -håndteringsmaskine

Hvad kan PCB -håndteringsmaskine gøre for dig?

Bestyrelseshåndteringstransportører er en vigtig del af en glat kørende SMT -produktionslinje, DIP -samlebånd og PCBA -belægningslinje.
Fra læsseren og destacker til andre PCB -transportører som PCB -buffere, passerer og fejler sorterere, flip og losser. PCB Board -håndtering er en PCB -samlebåndstastafspiller.
PCB -transportør
PCB -transportører
PCB-håndteringstransportøren fungerer med indbyggede online og gennemgående tilstande. Afhængig af kravene kan den relevante tilstand vælges. Signaler transmitteres via SMEMA -interface, hvilket giver PCB -transportøren mulighed for at imødekomme forskellige produktionsbehov på linjen effektivt.
PCB Loader & Unloader
PCB Loader & Unloader
Arbejdsprincippet for PCB -læsseren og losseren involverer at placere en kassette, der indeholder PCB eller PCBA'er på udstyrets udvidelsesbælte. Når den automatiske tilstand er aktiveret, bruger PCB -læsseren & losser en pneumatisk skubbestang til at overføre PCB eller PCBA til det næste udstyr.
PCB -buffer
PCB -buffere
PCB-bufferen fungerer med tre tilstande (gennemgående tilstand, buffertilstand og sorteringstilstand), der kan vælges på produktionskrav. Signaler overføres via SMEMA -interface for at imødekomme forskellige SMT -produktionslinjer, DIP -samlebånd og PCBA -belægningsliniebehov .

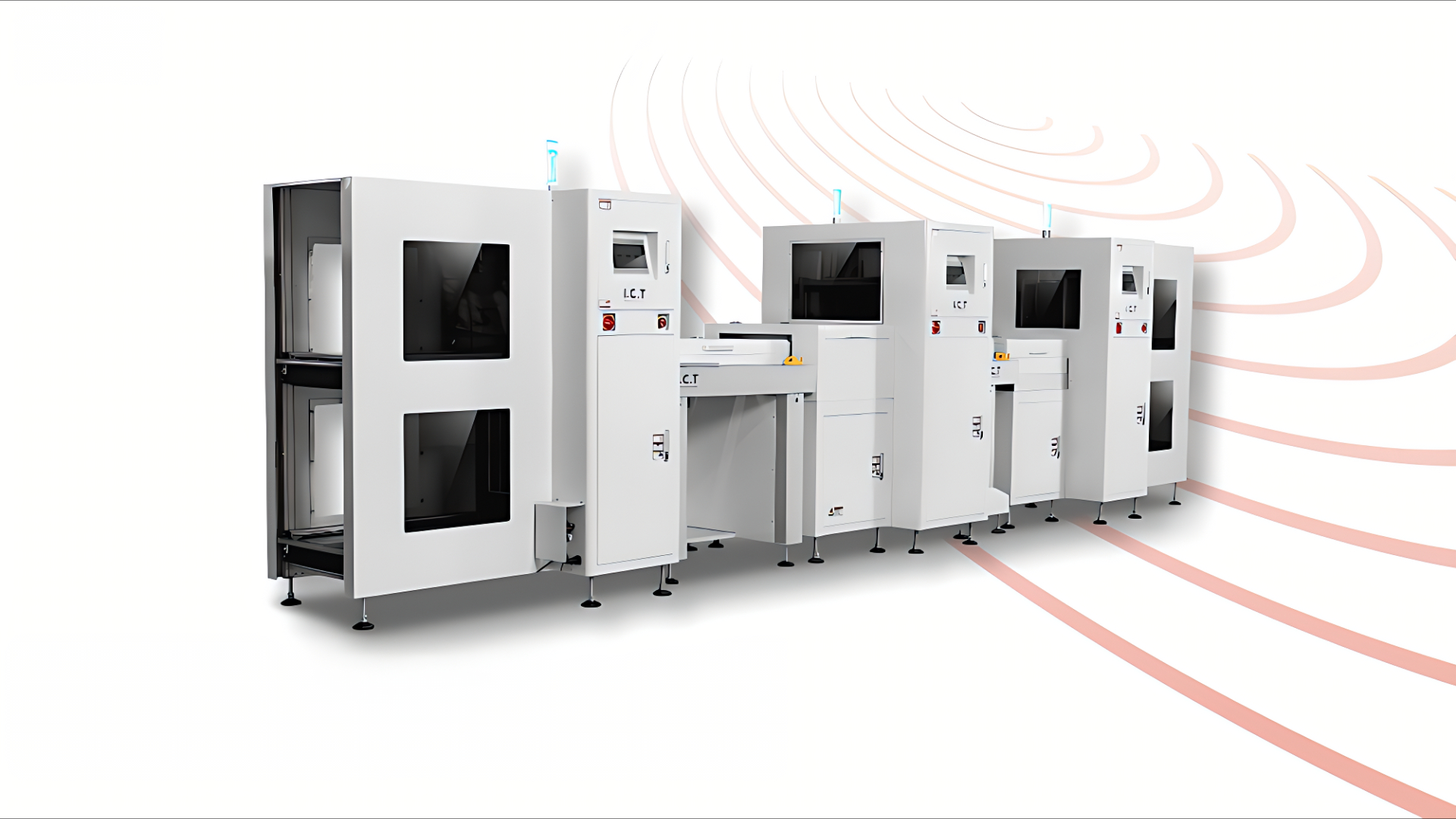

Europæiske standard PCB -håndteringslinjemaskiner
Denne video viser vores opgraderede PCB -håndteringsudstyr, designet til problemfri integration, forbedret effektivitet og fuld overholdelse af europæiske sikkerhedsstandarder. Se, hvordan vores PCB-håndteringsløsninger strømline PCB-produktion, mens du sikrer sikkerhed på topniveau og pålidelighed. Perfekt til SMT- og DIP -produktionslinjer, dette system øger produktiviteten og opfylder de globale kvalitetskrav.
Få et tilbud nu!
PCB -håndteringsmaskine er vigtig for effektiv og stabil produktion i

PCB -håndtering af transportører, PCB -læssere og losser og PCB -buffere automatiserer og strømline overførslen, indlæsning, losning og midlertidig opbevaring af PCB -tavler. Denne automatisering reducerer manuel intervention, forhindrer linjestop og sikrer kontinuerlig drift, hvilket i sidste ende forbedrer produktionseffektiviteten og giver større fordele for virksomheder.
|
  • I SMT -produktionslinjer
  • I DIP -samlebånd
  • I PCBA -belægningslinjer
Tilpasselige løsninger i SMT -branchen

Skræddersyede PCB -håndteringsløsninger til din branche

I SMT -industrien er PCB -transportøren, PCB -læsseren og losser og PCB -puffer -systemer designet med fleksibilitet til at imødekomme forskellige kundekrav. Både længden og bredden af ​​disse systemer kan tilpasses, så de passer til specifikke produktionsbehov.

Tilpaselig PCB-håndteringsmaskine fungerer som hovedudstyr, der indeholder en one-click breddejusteringsfunktion for alt transportudstyr langs den fulde SMT-produktionslinje, DIP-samlebånd og PCBA-belægningslinje.
PCB -inspektionstransportør i SMT -produktionslinjen

PCB -transportør

Vores PCB -håndteringstransportører er tilpasningsdygtige i længde og bredde, hvilket sikrer problemfri integration i enhver produktionslinjestop. Denne tilpasning muliggør effektiv håndtering af forskellige PCB -størrelser, optimerer plads og arbejdsgang i din facilitet.

PCB -losser i SMT -produktionslinjen

PCB Loader & Unloader

PCB Loader & Leloader -systemer kan tilpasses til at rumme forskellige PCB -dimensioner og produktionslinjekonfigurationer. Denne tilpasning sikrer glat belastning og losningsprocesser, forbedring af den samlede produktionseffektivitet og minimering af nedetid.
PCB -buffer i SMT -produktionslinjen

PCB -buffere

PCB -puffersystemerne kan også tilpasses i størrelse, så de passer til specifikke operationelle krav. Denne fleksibilitet sikrer effektiv buffering og sortering af PCB'er, tilpasning til forskellige inspektions- og kvalitetskontrolprocesser inden for SMT -produktionslinjen.


PCB -håndteringsmaskine: Industriens valg til kvalitet og pålidelighed

PCB -korthåndtering - Transport dine PCB'er fra A til B inden for din SMT -produktionslinje
  • PCB -transportør

    Transport PCB fra den ene SMT -maskine til den næste i SMT -produktionslinjen.


    IKT high-end SMT-transportør med coveyor Nøglefunktioner i PCB -transportøren
    Modulært design: PCB -transportøren tilbyder et modulopbygget design, der tillader valgfrit Forsamling for at imødekomme specifikke klientkrav.
    Robust ståldesign: Bygget med robust stål forbedrer PCB -transportøren udstyrsstabilitet.
    Justerbar jernbanebredde: Den har en glat rustfri stålskrue til let at justere jernbanens bredde.
    Variabel hastighedskontrol: PCB -transportøren inkluderer variabel hastighedskontrol for fleksibel drift.
    Testningstilstand for kredsløb: Integreret Circuit Board -testtilstand til effektiv kvalitetssikring.
    Dedikeret aluminiumslot: Bruger en dedikeret aluminiumslot til overførselsbane til at forhindre PCB -syltetøj.
    Tyngre bunddesign: Det tyngre bunddesign sikrer, at PCB -transportøren ikke let skifter.
    Tilpaselig længde: Længden af ​​PCB -transportøren kan tilpasses efter behov.
    SMEMA -interface Kompatibilitet: PCB -transportøren er kompatibel med SMEMA -interface, hvilket sikrer problemfri integration med andet udstyr.


    Specifikation af PCB -transportør
    Længden og den maksimale PCB -størrelse på PCB -transportøren kan tilpasses i henhold til dine produkter.

    Model SC-500
    Jernbanelængde (mm) 500
    PCB -bredde 50 til 350 mm
    PCB -retning L til r eller r til l
    Hastighed Adjustable
    Skifte Pass switch
    Kontrolsystem Industrielt kontrolmodul system
    Platformmateriale ESD gummimåtte
    Meddelelse Smema til både i & ou
    Strømforsyning 1 pH AC 220V 50/60Hz (mulighed: 110V til 380V)

    IKT SMT Upscale Inspection Conveyor med lys Applikationsscenarier til PCB -transportør
    PCB -transportøren bruges primært i PCB -samlebånd til at forbinde maskiner. Det er ofte placeret bag SMT-printere, mellem pick-and-place-maskiner, før reflowovne og efter reflowovne. Disse strategiske placeringer sikrer jævn og effektiv overførsel af PCB i hele fremstillingsprocessen.

    Ved at inkorporere disse funktioner sikrer PCB -transportøren effektiv, pålidelig og tilpasselig håndtering af trykte kredsløbskort. PCB -transportørens robuste konstruktion og avancerede funktionaliteter gør det til en vigtig komponent i moderne PCB -samlebånd, hvilket opretholder høje standarder for drift og fleksibilitet.
  • PCB Loader & Unloader

    De første og sidste transportører i din PCB -samlebånd: PCB -læsser, PCB -losser & PCB Destacker


    PCB -læsser Nøglefunktioner ved PCB -læsser og losser
    Stærk, fast og stabilt design: PCB-læsseren & losser kan prale af et robust og stabilt design, der sikrer langsigtet holdbarhed og pålidelighed.
    Berøringsskærm og PLC -kontrol: Udstyret med en berøringsskærm og PLC-kontrol tilbyder PCB-læsseren & losser brugervenlig betjening og præcis kontrol.
    Top & bund pneumatiske klemmer: Har top- og nederste pneumatiske klemmer til sikkert at holde magasinstativet på plads, hvilket forbedrer stabiliteten af ​​PCB -læsseren og losseren.
    Ingen PCB -brudgaranti: Specielt gaskredsløbsdesign garanterer ingen PCB -brud, hvilket sikrer sikkerheden og integriteten af ​​dine produkter.
    Automatisk fejldiagnose: PCB -læsseren & losseren indeholder en automatisk fejlkodefunktion, hvilket gør det nemt at diagnosticere og løse problemer.
    Slidbestandigt kabel: Bruger slidbestandige kabler, hvilket sikrer en lang levetid for PCB-læsseren og losseren.
    Kompatibel med SMEMA -interface: Fuldt kompatibel med SMEMA -grænsefladen, hvilket tillader problemfri integration af PCB -læsseren og losser med andet udstyr.

    Disse funktioner gør PCB -læsseren og aflæseren til en vigtig komponent for effektiv, pålidelig og sikker PCB -håndtering i automatiserede produktionslinjer.


    Specifikation af læsser og losser

    Model Ld-m
    PCB -størrelse (MM) 50*50-330*250
    Rackstørrelse (mm) 355*320*563
    Time Feed PCB Sekunder 6 ca. eller specificer
    Indeksering af tonehøjde 10.20.30.40mm eller specificer
    Kontrolsystem PLC
    Luftforsyning 4-6bar, 10ltr/min
    Transporthøjde 900+20mm (eller kunders specificeret)
    PCB -retning Lto r eller r til l
    Meddelelse Smema til både
    Powersupply 1 pH AC 220V 50/60Hz (0ption: 110V til 380V)


    PCB -losser Anvendelse og fordele ved PCB -læsser og PCB Losser
    PCB -læsseren og PCB -losseren er vidt brugt i forskellige scenarier, såsom SMT -produktionslinjer, DIP -samlebånd og PCBA -belægningslinjer. Disse maskiner anvendes primært til indlæsning og losning af PCB- og PCBA -produkter. Standardudstyret kan rumme produktstørrelser, der spænder fra 50 mm x 50 mm til 620 mm x 460 mm, med tilpasningsmuligheder til rådighed til krav til særlig størrelse.

    En af de største fordele ved PCB-læsseren og PCB-losser er deres evne til at forudbelaste PCB og PCBA'er i materielle kassetter, hvilket reducerer behovet for manuel indgriben i automatiserede produktionslinjer. Denne forbedring af effektiviteten sikrer glattere drift og højere produktivitet i fremstillingsprocesser.
  • PCB -buffer


    NG -puffer High-end NG-buffer
    Denne enhed kan cache AOI eller SPI og en anden testmaskine ud af NG- og OK -kortet, OK -kortet vil flyde til den næste proces, og NG -kortet flyder til den øverste transportør for at vente på manuel bekræftelse.
    Transmission med holdbar rulle (ikke nødvendigt at udskifte bæltet)
    Lille maskinens fodaftryk.
    Hurtig, glat og præcis retri
    Parallel og glat bredde Adju
    Tre driftstilstande: FIFO, LIFO, gennemgang.
    Kompatibel SMEMA -interfa.







    Specifikation af PCB -buffer

    Model NB-l
    Dimension (mm) 1000*790*1650
    PCB -størrelse (MM) 50*50-460*350
    Cyklustid Ca. 10 sekunder
    PCB -kapacitet 20stk eller specificer
    Kontrolsystem PLC
    Magt Max 250 VA
    Transporthøjde 900 ± 20 mm (eller kunde specificeret)
    PCB -retning L til r eller r til l
    Meddelelse Smema til både in & out
    Strømforsyning 1 pH AC 220V 50/60Hz (mulighed: 110V til 380V)
    Vægt 300 kg


    LED multi -funktion køling lodret buffer
    NG -puffernøglefunktioner og applikationsscenarier
    NG -buffermodeller: NG-bufferen fås i modeller NB-L og NB-XL. Den minimale PCB -størrelse, den understøtter, er 50 mm x 50 mm, mens de maksimale PCB -størrelser er henholdsvis 460 mm x 350 mm og 530 mm x 460 mm.
    Applikationsscenarier: NG -bufferen bruges primært i SMT -produktionslinjer, især efter SPI (loddepastainspektion), til buffer PCB til manuel inspektion af trykt loddepasta.
    Ved at integrere NG-bufferen i produktionslinjen kan du effektivt styre PCB-strømning og sikre inspektionsprocesser af høj kvalitet.

Hvad gør PCB -håndteringsmaskine til din ultimative

Fremstillingskammerat?

  • Unikke salgssteder

    I SMT -industrien tilbyder I.C.T PCB -håndteringsmaskiner, inklusive PCB -transportører, PCB -læssere og losser og PCB -buffere, flere unikke salgspunkter:

    Tilpasselige dimensioner: I.C.T PCB -håndteringsmaskiner kan tilpasses i længde og bredde for at imødekomme specifikke kundebehov, hvilket sikrer problemfri integration i enhver produktionsopsætning.

    Et-klik breddejustering: Alt transportudstyr langs produktionslinjen har en one-click breddejusteringsfunktion, der giver mulighed for hurtige og effektive ændringer for at rumme forskellige PCB-størrelser.

    Robust og stabilt design: Maskinerne er bygget med robuste, faste design, der forbedrer stabilitet og holdbarhed, hvilket sikrer pålidelig drift, selv i miljøer med høj efterspørgsel.

    Avancerede kontrolsystemer: Udstyret med berøringsskærme og PLC-kontrol giver I.C.T PCB-håndteringsmaskiner brugervenlige grænseflader og præcis kontrol over operationer.

    Effektiv sortering og buffering: NG -puffermaskinerne tilbyder avancerede sorteringstilstande, automatisk lagring og sortering af gode og dårlige PCB'er, hvilket reducerer manuel intervention og forbedrer inspektionseffektiviteten.

    Sømløs integration: Alle vores PCB -håndteringsmaskiner er kompatible med SMEMA -interface, hvilket giver let integration med andet SMT -udstyr og sikrer glat drift på tværs af produktionslinjen.

    Forbedrede sikkerhedsfunktioner: Specielle gaskredsløbsdesign i maskinerne garanterer ingen PCB -brud, hvilket sikrer sikkerheden og integriteten af ​​dine produkter under hele håndteringsprocessen.

    Disse unikke funktioner får I.C.T PCB -håndteringsmaskiner til at skille sig ud i SMT -branchen, hvilket giver tilpassede, effektive og pålidelige løsninger til dine produktionsbehov.
  • Teknologiske innovationer

    Nogle af de teknologiske innovationer og konkurrencefordele ved I.C.T PCB -håndteringsmaskiner i SMT -industrien inkluderer:

    Smart automatisering: Integration af avancerede automatiseringsteknologier såsom PLC -kontrol og berøringsskærmgrænseflader forbedrer driftseffektiviteten og reducerer behovet for manuel intervention, hvilket fører til højere produktivitet.

    Adaptiv fleksibilitet: Maskinerne har tilpasselige dimensioner og et-klik breddejusteringsfunktioner, hvilket giver dem mulighed for at tilpasse sig problemfrit til forskellige produktionskrav og PCB-størrelser.

    Forbedrede sikkerhedsfunktioner: Inkorporering af specielle gaskredsløbsdesign og robust konstruktion sikrer sikkerheden og integriteten af ​​PCB under håndtering, hvilket reducerer risikoen for brud eller skade.

    Avanceret sortering og buffering: NG -puffermaskiner tilbyder sofistikerede sorteringstilstande, automatisering af lagring og sortering af gode og dårlige PCB og derved strømline inspektionsprocessen og forbedring af den samlede effektivitet.

    Sømløs integration: Kompatibilitet med SMEMA -interface muliggør let integration med andre SMT -maskiner, hvilket letter glat kommunikation og koordinering på tværs af produktionslinjen.

    Pålidelighed og holdbarhed: Robuste og stabile design forbedrer pålideligheden og holdbarheden af ​​vores maskiner, hvilket sikrer ensartet ydelse, selv i krævende produktionsmiljøer.

    Kontinuerlig innovation: Vi er forpligtet til løbende forskning og udvikling, der kontinuerligt stræber efter at introducere nye teknologier og funktioner, der skubber grænserne for PCB -håndteringseffektivitet og effektivitet.

    Disse teknologiske innovationer og brancheførende kapaciteter giver vores PCB-håndteringsmaskiner en konkurrencefordel i SMT-industrien, hvilket giver kunderne pålidelige, effektive og fremtidige løsninger til deres produktionsbehov.

Virkelige vidnesbyrd om PCB-håndteringsmaskine Excellence!

Udforsk mere i vores række PCB -håndteringskomponenter!

Automatiser din PCB -samlebånd med brættransportører, PCB -læssere og PCB -losere , inspektionsanlæg, bølgelodningstransportører , og mere.
I.C.T har alle dine PCB -håndteringsbehov dækket.

Loader & Loser

Har du spørgsmål? Her er svar om PCB -håndteringsmaskiner

  • Hvordan arrangeres forsendelse til SMT PCB -håndteringsmaskinen?
    加 Created with Sketch.
    形状 Created with Sketch.
    Vi accepterer en række logistikmetoder. Du kan vælge den mest praktiske eller omkostningseffektive måde.
    Forsendelse er typisk arrangeret af professionelle logistikfirmaer baseret på dine placerings- og ordrekrav ved hjælp af passende metoder såsom jord, hav eller lufttransport.
  • Hvad er ledetid for SMT PCB -håndteringsmaskinen?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ledetid afhænger af ordrestørrelse, tilpasningskrav og aktuelle produktionsbetingelser. Generelt sigter vi mod at arrangere produktion, så snart ordren er bekræftet og stræber efter at opfylde dine leveringskrav.
  • Hvordan citeres prisfastsættelse af SMT PCB -håndteringsmaskinen?
    加 Created with Sketch.
    形状 Created with Sketch.
    Prisfastsættelse er typisk baseret på specifikke kundebehov, herunder maskinmodeller, tilpasningsmuligheder, mængde og leveringssted. Du kan kontakte vores salgsteam, give detaljerede projektkrav, og vi vil give dig et nøjagtigt tilbud.
  • Hvad hvis maskinen fungerer?
    加 Created with Sketch.
    形状 Created with Sketch.
    Hvis maskinens funktionsfejl, skal du straks kontakte vores eftersalgsserviceteam. Vi sørger for, at teknikere straks ankommer på stedet til inspektion og reparation, hvilket sikrer, at din produktionslinje genoptager normal drift så hurtigt som muligt.
  • Leverer du installations- og træningstjenester?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ja, vi leverer installations- og træningstjenester. Når maskinen ankommer til din facilitet, hvis du har brug for, kan vores teknikere gå til din fabrik for at installere den og give den nødvendige uddannelse til dine operatører for at sikre, at de kan betjene og vedligeholde udstyret korrekt.
  • Tilbyder du tilpassede løsninger?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ja, vi tilbyder tilpassede løsninger, der er skræddersyet til kundespecifikke krav til PCB-håndteringsmaskiner. Informer os om dine behov, så giver vi dig en tilpasset løsning.
    Vi kan også udføre OEM -service, men du er nødt til at sende os din emballage- og logo -design.
