Hvad kan i overensstemmende belægningsmaskine Gør for PCB?

Et kritisk trin i Printed Circuit Board (PCB) fremstilling beskytter bestyrelsen mod ugunstige miljøforhold ved hjælp af forskellige behandlinger og belægninger.
Konformale belægningsmaskiner

Forbedre dine PCB med avancerede konform coating -løsninger.
Omfattende konform coating -maskiner og løsninger til din SMT -fabrik.

Komplet automatiserede konform coating -løsninger

I.C.T tilbyder tilpassede PCBA -coating -linjeløsninger til at imødekomme de specifikke behov for dine produkter.

Ekspertise gør det muligt for os at levere tilpassede PCB -konform coating -løsninger, hvilket sikrer optimal beskyttelse og ydeevne for hver unik applikation. Uanset om du har brug for en specialiseret belægning til miljøbeskyttelse, forbedret holdbarhed eller forbedret elektrisk isolering, er vores team forpligtet til at levere en løsning, der nøjagtigt opfylder dine krav.

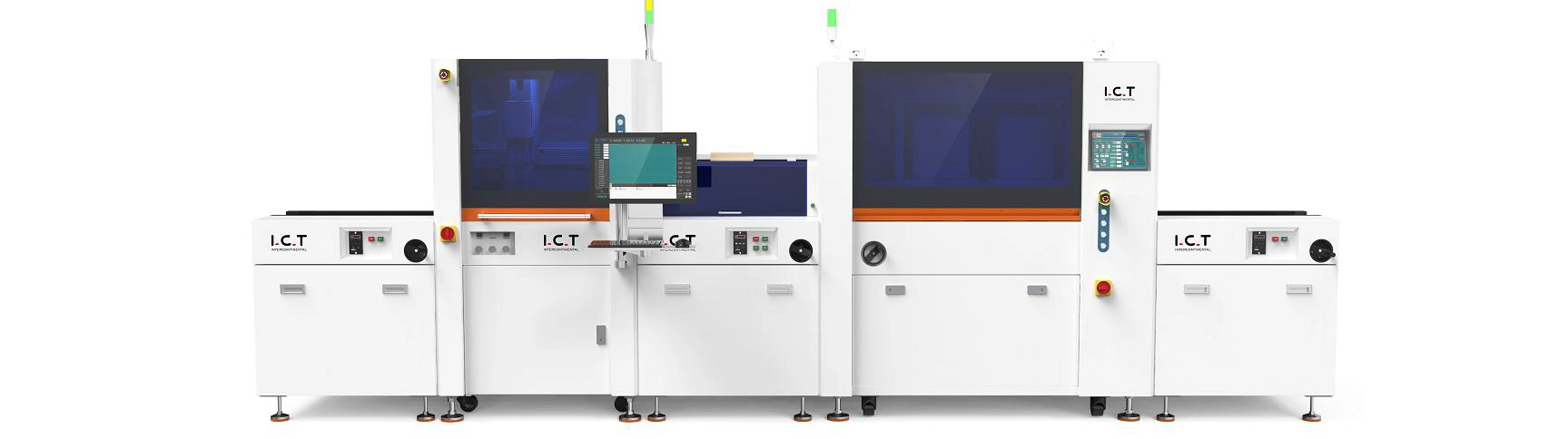

Online PCBA konform coating -linje med returplade

PCB -belægningsmaskinelinjen, inklusive PCBA -belægningsløftbelægningstransportørens , selektive konform coating -maskine , , inspektionstransportør, hærdning af ovnen og deres sammenkobling gennem en returtransportør.

Denne konform coating-linje er kompakt og pladseffektiv, udstyret med en lodret UV-hærdningsovn, der er egnet til forskellige typer klæbemidler. Dens kædeafkastfunktion giver PCB'er mulighed for automatisk at vende tilbage til frontend, hvilket gør det muligt for operatører at udføre både belastning og losning af opgaver fra en enkelt position. Elevatorerne i begge ender sikrer glat drift i hele linjen. Denne produktionslinje er designet med præcision, brugervenlighed og omkostningseffektivitet i tankerne og er et ideelt valg til enkeltsidet bordbelægning.

På trods af sin overkommelige pris er dens funktionalitet og effektivitet på ingen måde kompromitteret.

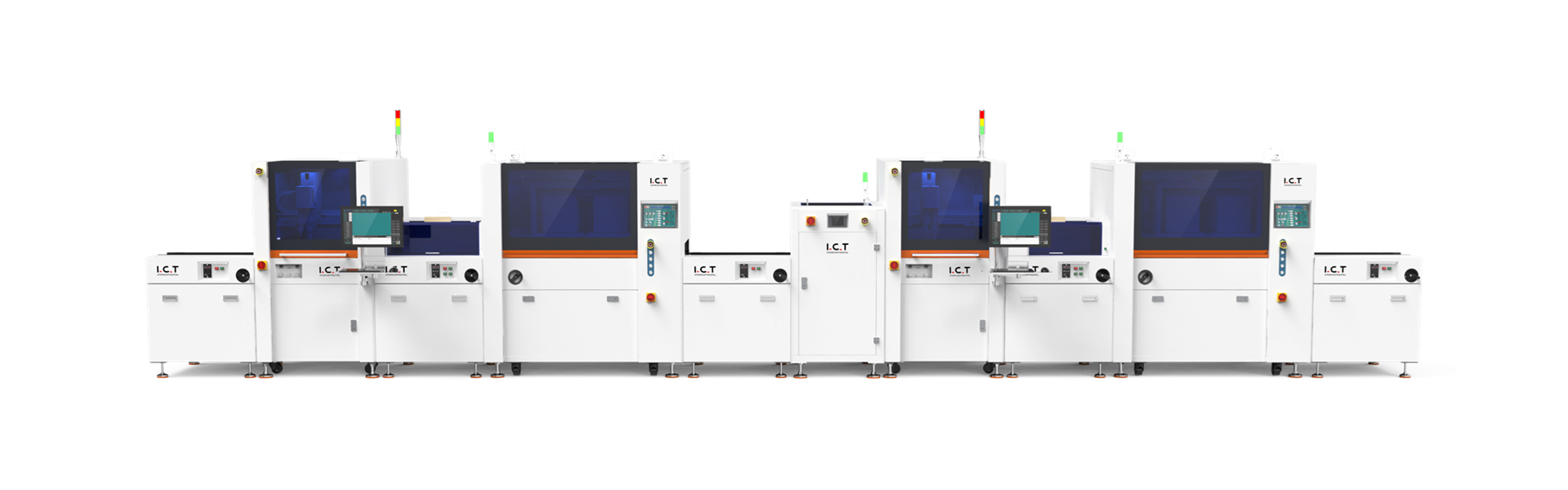

Dobbelt-side online coating-linje med returplade

Dobbelt-side online PCBA konform coating line-løsning

Hovedsageligt udstyr inklusive: PCBA -belægningsløftning, belægningstransportør, UV -transportør, PCBA -selektive konform coating -maskiner *2, UV -hærdning ovn *2

Denne produktionslinje er specifikt designet til dobbeltsidet bordbelægning, hvilket gør den velegnet til de fleste PCBA'er, der kræver belægning på begge sider. Sammenlignet med enkeltsidede produktionslinjer er denne linje mere effektiv, med side en belagt i frontend og side B i bagenden. En fliptransportør forbinder de to processer, hvilket reducerer produktionstiden markant. Effektiviteten af hele linjen er mere end det dobbelte af enkeltsidede linjer. For yderligere at reducere manuel arbejdskraft kan læssere og lossere tilføjes i begge ender. Denne produktionslinje er ideel til fabrikker med længere rum, hvilket giver mulighed for effektiv gennemførelse af dobbeltsidede bordbelægningsopgaver på kortere tid.

Kontakt os for mere belægningsløsning >>

PCBA -belægningsløftning

Løfter PCBA'er fra et niveau til et andet, der typisk bruges til at løfte dem fra det nederste retursystem til udgangspunktet for produktionslinjen eller indgangsafslutningen af belægningsudstyret.

Belægningstransport

Transporterer PCBA'er under belægningsprocessen til belægningsudstyret, hvilket sikrer stabil bevægelse inden i belægningsmaskinen. Belægningstransportører har normalt antistatiske træk for at forhindre skader på PCBA'er fra statisk elektricitet.

Konformisk belægningsmaskine

Anvender en beskyttende belægning på specifikke områder af PCBA'erne nøjagtigt og undgår unødvendige dele for at spare materialer og forbedre produktkvaliteten. Disse maskiner har typisk præcise sprayhoveder og programmerbare kontrolsystemer.

Hærdning af ovnen

Opvarmes og kurerer de coatede PCBA'er og sikrer, at belægningsmaterialet opnår de ønskede fysiske og kemiske egenskaber. Typer af hærdning af ovne inkluderer infrarøde (IR) hærdning af ovne og UV -hærdningsovne.

Returnerer transportør

Returnerer PCBA'er fra slutningen af produktionslinjen tilbage til udgangspunktet eller liften til den næste produktionscyklus eller efterfølgende processer. Returtransportøren cykler effektivt PCBA'erne tilbage til starten af produktionslinjen via et bundafkast -system, hvilket reducerer manuel håndtering og produktionsdrift og øger således effektiviteten.

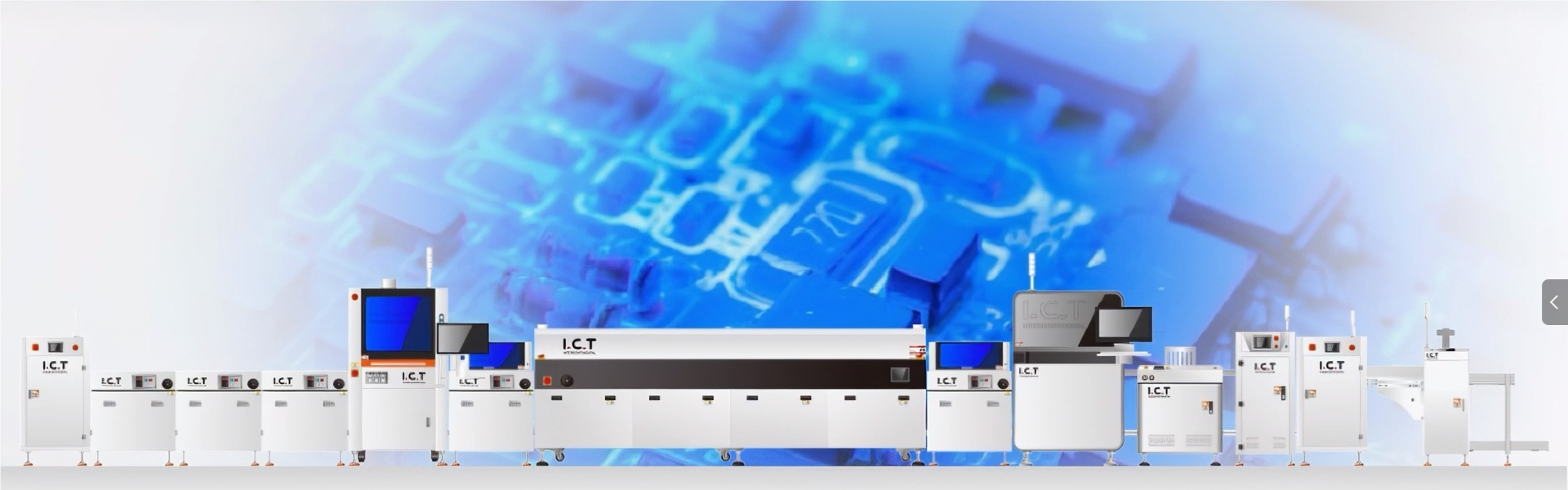

PCBA konform coating line -maskiner

I.C.T fremstiller og leverer højhastigheds selektive konform coating -maskiner til automatisering af den konform coating af PCBA'er.

Selektiv konform coating -maskine

4 akse konform coating maskine: x, y, z, u

Valgmulighedsfunktion:

PCBA Bottom Return

CCD Visual System

Limovervågningssystem

Fodring og rengøringssystem

Automatisk tilbagevenden til kredsløb

Læs mere

Kontakt os

PCBA konform coating -maskiner

En PCBA -konform coating -maskine sikrer omfattende beskyttelse og pålidelighed for PCB ved at tilvejebringe en præcis, automatiseret og selektiv belægningsapplikation inden for hele konform coating -processen.

Specifikation af PCBA konform coating -maskine:

Model	I.C.T-T550U	I.C.T-T550U	I.C.T-T600U	I.C.T-T650
Antal ventiler	2 (Atomiseringsventil 1head, Præcisionsventil 1 Hoved)	2 (Atomiseringsventil 1 Hoved Præcisionsventil 1 Hoved	2 (Atomiseringsventil 2 Hoved)	4 (Atomiseringsventil 2head, Præcisionsventil 2head)
Kontrolmetode	IPC + Motion Control Card
Antal spindler	X, y, z	X, y, z, u	X, y, z	X, y, z
Ventilrotationsvinkel	N/a	± 180 °	N/a	N/a
Ventilopfyldning	N/a	0 ~ 35 °	N/a	N/a
PCB -størrelse	5050 ~ 450460mm
Spindeldrev	Importeret servomotor + boldskruemodul
Arbejdsrute	X = 450 mm, y = 450 mm, z = 100 mm
Arbejdshøjde	900 ± 20 mm
Transportør	Speciel aluminiumslegeringsspor + rustfrit stålkæde
Belægningskapacitet	10L
Automatisk rengøring af ventiler	Med 5L -trykbeholder
Dimension	L910W1600H1700mm

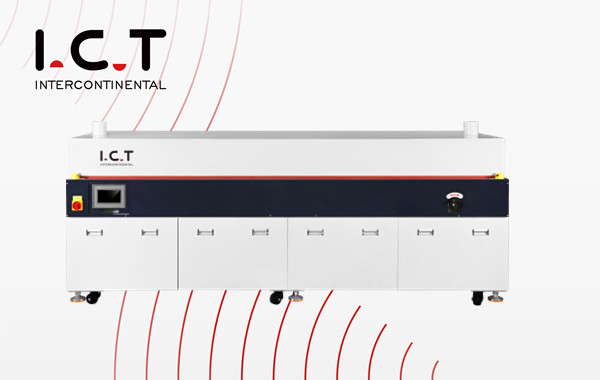

UV hærdning ovn

UV-hærdningsovnen er en omkostningseffektiv tørringsovn produceret af ikt, hærdning af UV-lyshærdningsbelægninger, såsom UV-maling, UV-lim, UV-blæk eller UV-lak osv., Derefter efterfulgt af injektionstype eller udskrivning af flere materialer i en øjeblikkelig overfladehærdet og tørret.

UV -lys: Importerede materialer, stabil ydeevne, effekt og lysintensitet kan tilpasses til at imødekomme forskellige brugsbehov, uvcing bruges, og LED -lys er valgfri.

Transportsystem: Kædens transportsystem med konveks aksel forhindrer effektivt PCB i at sidde fast. Motoren styrer hastigheden, og stoppositionen er præcis.
Sikkerhedsdørlås: Mekanisk dørlås sensor, når de forreste og bagdøre åbnes, holder maskinen op med at arbejde for at sikre personalets sikkerhed i det største omfang.
Elektrisk løft UV -lys: Motoren justerer højden på UV -lampen for at forbedre effektiviteten og justeres fleksibelt for at imødekomme forskellige brugskrav og procesbehov.
Blackout -dækning: Justerbare øvre og nedre metaldørdæksler, juster højden på indgangen og udgang efter faktiske behov, hvilket minimerer flugt af UV -hærdelys.

Specifikation af UV -hærdningsovn:

Model	I.C.T-U1	I.C.T-U2
Transportere	Rustfrit stålkæde	Rustfrit stål lang pin -kæde, 35b pin længde 5 mm, tilsæt faner i rustfrit stål.
Kontrolsystem	Instrument	PLC+berøringsskærm
Transporthastighed	500 ~ 5000 mm/min	0,5 ~ 3,5 m/min
UV lyskilde	UVA Band
Hovedbølgelængde	365nm
Lysintensitetsområde		100 ~ 260MW/cm2
UV -lyshøjde fra transportoverfladen		80-150 mm elektrisk justerbar
PCBA -bredde	500 mm	50 ~ 500 mm, manuel justering, modstå 5 kg vægt
Kølemetode	Ventilator	Luftkøling
Udstødningsvolumen	35 m³/min*1 udtømmelser	15m³/min*2 udtømmelser
Dimension (lwh)	18009701835mm	150011001720mm

Ir hærdning af ovnen

IR-ovnen er omkostningseffektiv hærdningsovn produceret af ikt, hovedsageligt for at håndtere påføring af limhærdning. Anti-korrosionsmaling tør.

IR -system ：Modulært design, praktisk til vedligeholdelse, importeret IR -opvarmningsrør, ensartet varme, rustfrit stålreflektion, lavt varmetab af forseglet ovn.

Transportsystem ：Speciel transmissionsstruktur, hærdningsbehandling, bærende behandling, ingen deformation af guidebane, i stand til at håndtere produkter af forskellige materialer og vægte.

Specifikation af IR -hærdning ovn:

Model	I.C.T-IR3	I.C.T-IR4
Antal opvarmningszoner	UP3 / bund0	Op4/bund0
Længde på opvarmningszoner	2500 mm	3500 mm
Bundopvarmning	Valgfri	Valgfri
Transportere	Jernbane
Kontrolsystem	Berøringsskærm+plc
Opvarmningstilstand	IR (varmluft valgfrit)
Transport højt	900 ± 20 mm
Max PCBA -højde	± 100 mm
Maksimal bredde af PCBA	460 mm
Udstødningsvolumen	10 m³/min*2 udtømmelser
Dimension (lwh)	300011501200mm	400011501200mm

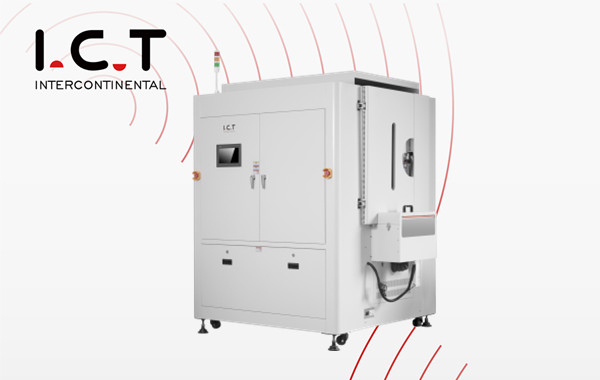

Lodret hærdningsovn

En lodret hærdningsovn er et specialiseret udstyr designet til hærdning og tørringsbelægninger, klæbemidler eller andet materiale, der påføres lodrette overflader. I modsætning til traditionelle vandrette ovne har den et lodret kammer, der muliggør effektiv behandling af komponenter med lodrette orienteringer.

Boost produktionskapacitet: Forbedre den samlede gennemstrømning og effektivitet.
Forbedre hærdningskvalitet: Opnå overlegne og konsistente hærdningsresultater.
Reducer driftsomkostninger: Lavere udgifter gennem effektiv brug og vedligeholdelse.
Kompakt og rumbesparende design: In-line lodret reflowovn har en kompakt struktur, optimerer værkstedspladsen og minimerer fodaftrykket.

Specifikation af lodret hærdningsovn ：

Model	I.C.T V-320
PCB -størrelse	L120W160 ~ L400W350mm (længde kan tilpasses)
PCB -vægt med armatur	Max 3 kg/pc
Transportørhøjde	900 ± 20 mm
Åben højde	Top 50 mm/nederste 50 mm
Opbevaring	Lodret opbevaring
Opbevaringskapacitet	60 stk
Hærdningstid	≥5min
Opvarmningszone	4 zone (identisk temperaturindstilling)
Opvarmningstid	10min (til 150 ℃)
Kontrolmetode	Touchscreen+Industrial Control Board
Dimension	L2480W2100H2250mm

Konformale belægningsventiler

Vælg de overensstemmende belægningsventiler for at sikre optimale belægningsresultater og effektivitet baseret på belægningsmaterialer, applikationsmetoder, præcisionskrav, produktionshastighed, vedligeholdelse og holdbarhed og kompatibilitet med udstyr.

Kontakt os og find den perfekte konform coatingventil til dine behov.

Forespørgsel nu

Hvordan vælger jeg den konform coating -løsning til din SMT -fabrik?

De overensstemmende belægningslinjer er meget fleksible, kan opnå de mest passende løsninger baseret på kundens produkt for at nå maksimale fordele.
Det kan anvendes i en lang række forskellige felt, såsom bilelektronik, rumfart, medicinsk udstyr osv.

De vigtigste fordele:
Avanceret konform coating -maskine:
Fuldt automatiseret system kan automatisk registrere den oprindelige afstand og belægningsbredde, den nye opgraderede atomiseringsventil kan nå mere nøjagtig belægning og understøtte tilpasning.

PCBA -belægningstransportør:

UV -lys inde kan nøjagtigt detektere belægningsområdet.

Højtydende hærdningsovn:
Egnet hærdningsovne kan tilpasses i henhold til funktioner i kundens produkter.

Med succes sager og eftersalgstjenester

En-stop smart fabriksløsning til LED-belysningsproduktion i Tadsjikistan

I.C.T leverer en konform coating -linje med returfunktion i Mexico

I.C.T Global teknisk support til Automotive Electronics - Europe Station

Send forespørgsel nu

Hvorfor vælge os

Relateret konform coating line udstyr

Automatiser din PCB -konform coating -linje med selektiv konform coating -maskine, IR & UV -hærdningsovn, belægningstransportører og mere.
I.C.T har alle dine PCB -belægningslinjebesøgsbehov dækket.

PCBA belægningsmaskine

Ofte stillede spørgsmål om konform coating -maskiner

Hvad er konform coating?

Konformisk belægning er en beskyttende film, der anvendes på kredsløbskort for at skabe en barriere mellem forurenende stoffer og brættet. Det fungerer som et isolerende lag, mens PCB -overfladen beskyttes.
Hvad er fordelene ved automatiseret selektiv konform coating?

Ansøgningskonsistens: Automatiske selektive konform coating -maskiner udstyret med specialiserede dyser sikrer anvendelse af konformbelægninger med enestående nøjagtighed og konsistens.
Nedsatte fabriksfejl: Brug af robotsystemer til anvendelse af konformbelægninger reducerer risikoen for fabriksfejl betydeligt, hvilket resulterer i produkter af højere kvalitet med færre fejl.
Reduceret arbejdskraft: Manuelle processer såsom tapning, maskering og håndsprøjtning, børstning eller dypning af PCBA'er er arbejdskrævende og ineffektive for mellem- til højvolumen elektronikproduktion. Automation strømline disse processer.
Omkostningsbesparelser: Mens den oprindelige investering i automatiserede konform coating -systemer er højere end manuelle metoder, fører besparelserne fra reduceret arbejdskraft, minimeret materialeaffald og øget produktionsproduktion til et hurtigt investeringsafkast.
Hvad gør en konform coating -maskine?

En konform coating -maskine er et system, der automatiserer påføring af beskyttelsesbelægninger på overfladerne på trykte kredsløbskortsamlinger (PCBA'er). Disse maskiner er konstrueret til høj præcision og er ideelle til påføring af belægninger gentagne gange, hvilket sikrer ensartet kvalitet og pålidelighed. Denne automatisering er vigtig for at opretholde PCBA'ernes holdbarhed og levetid ved at tilvejebringe ensartet dækning og beskytte mod miljøfaktorer.
Hvordan sprøjter du konform coating?

Konformisk belægning påføres overfladen af de trykte kredsløbskortsamlinger (PCBA'er) enten manuelt med en konform coating spray pistol eller mere ideelt ved hjælp af et specialiseret automatiseret robotsystem. Dette system anvender en kombination af sprayventiler til at anvende belægningerne med høj præcision og kvalitet ved anvendelse af forskellige spraymønstre for at opnå den ønskede belægningseffekt.
Hvad gør konform coating?

Konformisk belægning beskytter de elektriske komponenter på en PCB eller PCBA og hjælper med at forhindre svigt i dets tilsigtede miljø. Det fungerer som en barriere mod faktorer som støv, fugt, temperatursvingninger og fysisk chok. Forskellige typer af konformbelægninger er formuleret til at tackle specifikke miljøudfordringer, hvilket sikrer holdbarheden og pålideligheden af den elektroniske samling.

Her er nogle af dine bekymringer:

Hos I.C.T forstår vi, at køb af belægningsudstyr kommer med mange spørgsmål. Vores team er klar med ekspertløsninger til at tackle alle dine bekymringer og sikre, at du træffer den bedste beslutning for dine behov.

Spørgsmål: Er der en vippet dyse? Hvad er hældningen?

Svar: Ja, 0-35 grader.
Spørgsmål:Rengøres røret automatisk?

Svar:Ja, dette er en standardfunktion.
Spørgsmål: Er der et filter eller en skærm i belægningsmaskinen for at forhindre, at den hærdede belægning suges ind i røret?

Svar: Ja, der er et filter inde i tryktønden.
Spørgsmål: Er ventilen på den selektive konform coating-maskine, der roterer 180 grader pneumatisk eller servo-drevet?

Svar: Det er Servo Drive. Importeret servomotor+boldskruemodul
Spørgsmål: Om lim, silikone, akryl, polyurethan, UV, hvilken ventil skal jeg bruge?

Svar: Polyurethan, akryl og UV kan alle bruge H-905-ventilen, men silikone kræver limens PDS (specifikationsark) for at bekræfte viskositeten af limet. Bekræft venligst, inden du anbefaler, hvilken ventil der skal bruges.
Spørgsmål: Kan det sprayes med spray, prikker, linjer, cirkler og områdefyldning?

Svar: Ja, det kan.
Spørgsmål: Kan du give dyser en viskositet på 3500 cps?

Svar: Ja, vores standard D0100 -ventil er drevet af trykluft og har en speciel fluidforseglingsstruktur. Anvendeligt viskositetsområde: 30-6500cps
Spørgsmål: Hvad er U-aksen af Xyzu?

Svar: U-akse er til komplekse tavler. Det bruges til at justere den multi-vinkel hældning af dispenseringsventilen og belægge sidepositionerne for mellempladen og høje komponenter.
Spørgsmål: Er der et CCD -kamera inde i belægningsmaskinen?

Svar: Det er valgfrit. CCD bruges til produktmærkepositionering.

Vores automatiserede konform coating-maskiner er specifikt designet til PCB og PCBA'er, der tilbyder selektive conform coating-løsninger med høj præcision.
Uanset om du har brug for en 4-akset konform coating-maskine, en bordplade konform coating-maskine eller udstyr, der er egnet til UV-hærdning, har vi den perfekte pasform til dine behov.
I.C.T leverer en bred vifte af konform coating -maskiner, herunder dem til salg, engros og brugerdefinerede muligheder, der alle har til formål at levere den bedste konform coating -maskinepris til vores globale kunder.

Som førende konform coating maskineproducenter tilbyder I.C.T forskellige modeller, herunder selektive konform coating -maskiner, konform coating spray -maskiner og mere, hvilket hjælper din produktionslinje med at opnå højere effektivitet og kvalitet.

Udforsk vores konform coating -maskiner og PCB -konform coating -maskine -tilbud, og kontakt os for den nyeste pris og tilgængelighed.
