Dansk

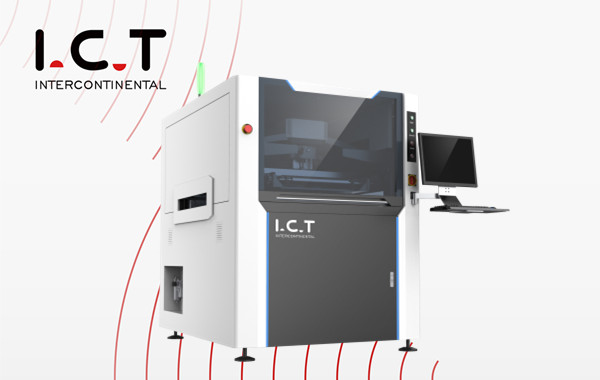

Funktioner: Disse SMT -printere fungerer med minimal menneskelig indgriben ved hjælp af avanceret automatisering til opgaver såsom stenciljustering, pasta -dispensering og inspektion. De er udstyret med funktioner som Vision Systems til præcis justering og automatiske rengøringscyklusser.
Ansøgninger: Ideel til produktionsmiljøer med høj volumen er fuldautomatiske SMT-stencilprintere perfekte til producenter, der ønsker at optimere effektiviteten og konsistensen. De er velegnet til storstilet elektronikproduktion, hvor hastighed og præcision er kritisk.

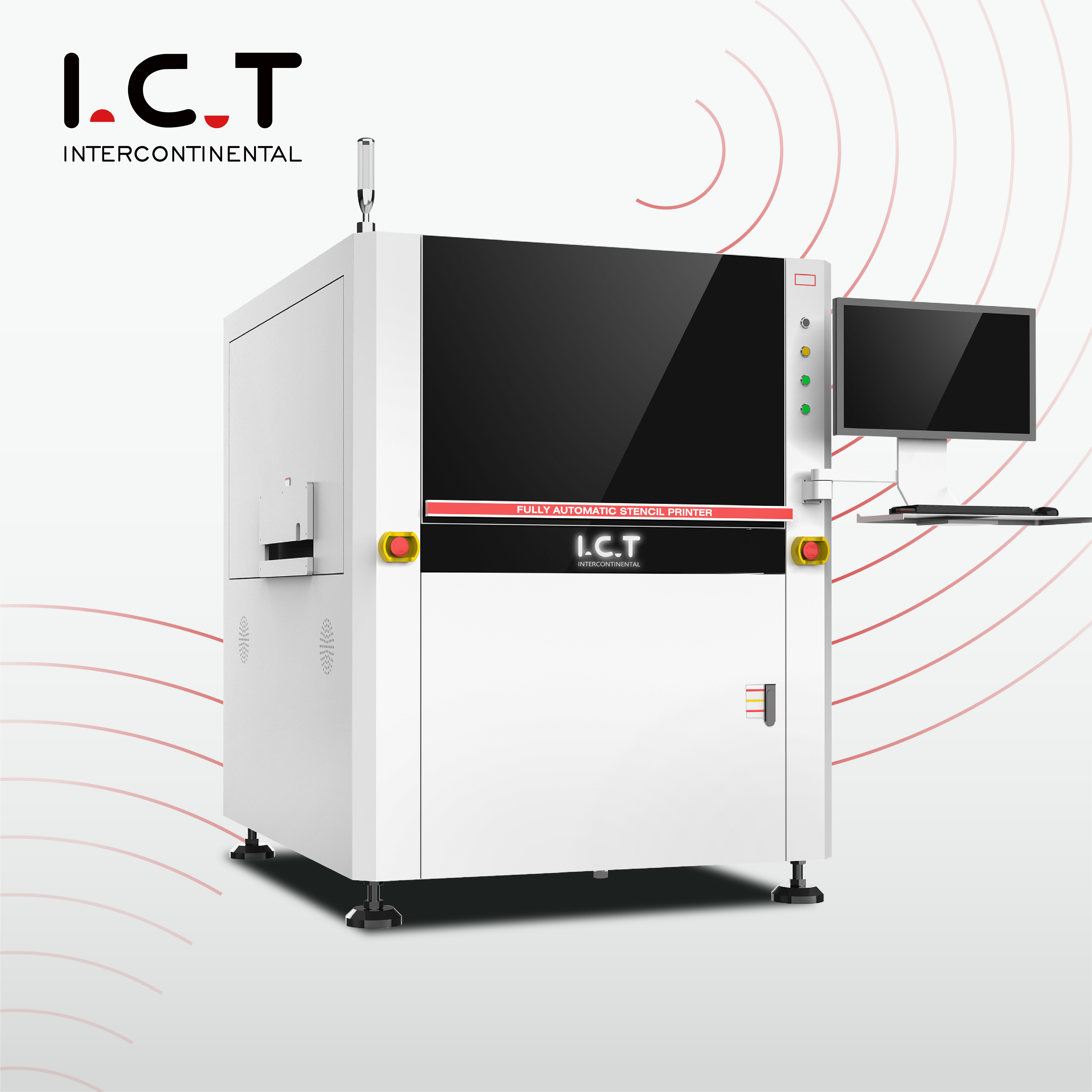

| Model | I.C.T-4034 | I.C.T-5134 | I.C.T-5151 | I.C.T-6534 |
|---|---|---|---|---|
| Rammestørrelse | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm |
| Rammetykkelse | 25 ~ 40 mm | |||
| PCB -størrelse | 50*50 ~ 400*340mm | 50*50 ~ 510*340mm | 50*50 ~ 510*510mm | 50*50 ~ 650*340mm |
| PCB -tykkelsesjustering | 0,4 ~ 6mm (mulighed: 10 ~ 15 mm); Warpage <1% | |||
| PCB -tykkelse | Manuel justering | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | |||
| Transporthastighed | Max 1500mm/s | |||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | |||
| Rengøringssystem | Tørt, vådt, vakuum | |||
| Udskrivningsnøjagtighed | ± 0,025 mm | |||
| Strømforsyning | AC 220 ± 10%, 50/60Hz, 3 kW | |||
| Dimension (mm) | 1220*1355*1500 | 1220*1550*1500 | 1220*1355*1500 | 1330*1370*1500 |

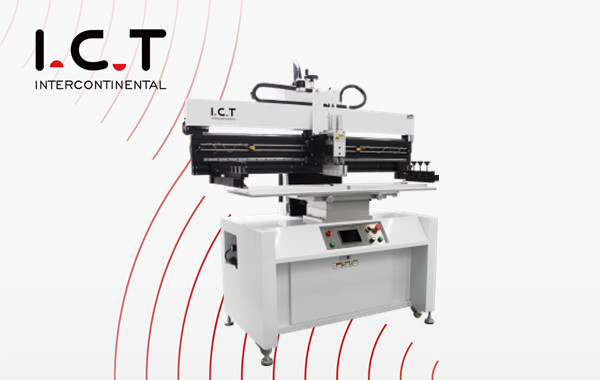

Tilby en afbalanceret tilgang med automatiserede funktioner og manuel kontrol, hvilket gør dem alsidige til mellemstore produktion og fleksible batchstørrelser.
Klik på billedet for at se en video af den smarte meterproduktionslinje.
| Model | I.C.T-P3 | I.C.T-P6 | I.C.T-P12 | I.C.T-P15 |
| Nøjagtighed | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| PCB -størrelse | 300*350mm | 600*350mm | 1200*350mm | 1500*350mm |
| Platformstørrelse | 500*400 mm | 700*400 mm | 1250*400 mm | 1650*400 mm |
| Stencilstørrelse (mm) | 370*470-550*650 | 370*470-1000*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -tykkelse | 0,2-6 mm | |||
| Stencil positionering | Manuel | |||
| Cyklustid | <10 sek. | |||
| Strømforbrug | 200W | |||
| Strømforsyning | 1-pH, 220VAC 50/60Hz | |||
| Platformhøjde | 950mm | |||
| Dimension (l*w*h) | 850*750*1650mm | 1050*750*1650mm | 1660*750*1650mm | 2100*750*1650mm |
| Valgmulighed: Speciel størrelse kan tilpasses | ||||

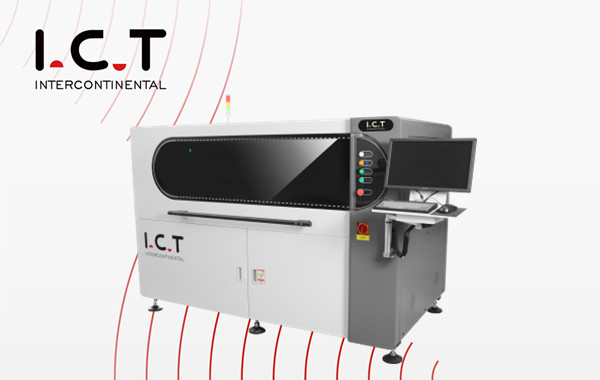

Specielt designet til udvidede PCB'er, hvilket sikrer ensartet loddepasta -anvendelse på tværs af lange overflader, ideel til industrier, der kræver præcision i langstrakte kredsløbskort.
| Model | I.C.T-1200 | I.C.T-1500 |
| Rammestørrelse (mm) | 737*300 ~ 1500*750 | 1100*300 ~ 1800*750 |
| Rammetykkelse | 25 ~ 40 mm | |
| PCB -størrelse (MM) | 80*50 ~ 1200*350 | 80*50 ~ 1500*450 |
| PCB -tykkelse | 0,4 ~ 6mm (programindstillinger, automatisk justering) | |
| Transporthøjde | 900 ± 20 mm | |
| Opvarmningstilstand | IR (varmluft valgfrit) | |
| Transport højt | 900 ± 20 mm | |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | |
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | |
| Rengøringssystem | Tør, våd (vakuum er mulighed) | |
| Dimension (l*w*h) | L2200*W1200*H1500mm | L2500*W1200*H1500mm |

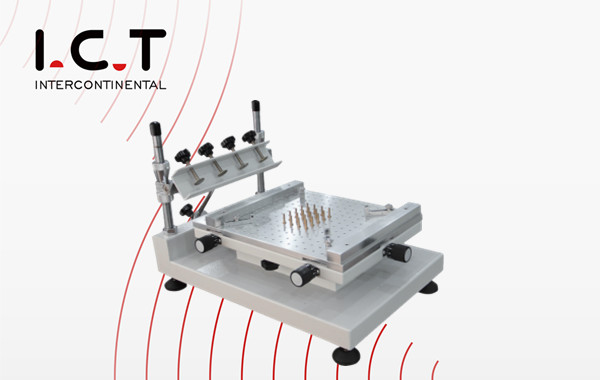

| Model | I.C.T SMT manuel printer |
| Arbejdsplatformstørrelse | 300*400 mm |
| Max PCB -størrelse | 300*300mm |
| Maksimal stencilstørrelse | 370*470mm |
| Hastighed | Kontrol med hånden |
| Tykkelse | 0-80mm |
| Højde | 190 mm |
| Præcision | ± 0,01 mm |
| X, Y Axis Justeringsstørrelse | 10 mm |
| Dimension | 540*380*390mm |
| Vægt | 30 kg |
