SMT Production Line Solution Provider

SMT produktionslinjer

Her kan du få all-round SMT line maskine til SMT produktionslinjer.

Med vejledning fra professionelle SMT-ingeniører sikrer vi, at du får den fulde SMT-linjeløsning, der opfylder dine produktionsbehov.

Nøgleord:

Lad os udforske hemmeligheden bag SMT-produktionslinjer

Vi har betjent mange fabrikker, og vi vil tilpasse deres SMT-løsninger efter kundernes forskellige produkter, kapacitet, antal ansatte og økonomiske status.

High-Speed ​​SMT produktionslinje kan opdeles i to typer, afhængigt af graden af ​​automatisering kan opdeles i fuldautomatisk produktionslinje og semi-auto produktionslinje.

Det vigtigste udstyr er stencilprinter, SMT pick and place-maskine, reflow-ovn og SMT-håndmaskine i økonomisk SMT-produktionslinje.



Alt efter om din universelle produktionslinje har brug for mere sofistikeret testudstyr, er der AOI, SPI, AXI til valg.

Hvad er SMT-produktionslinjen?

SMT produktionslinje refererer til en produktionslinje, der bruger overflademonteringsteknologi (SMT) til at samle elektroniske produkter.SMT er en teknologi, der komprimerer traditionelle elektroniske komponenter til mindre overflademonteringskomponenter (SMC) og derefter direkte monterer og lodder dem på overfladen af ​​printkort (PCB'er).Ring også til SMT PCB samlebånd.

Hovedtræk ved SMT produktionslinjer er som følger:

1. Højdensitetssamling:
På grund af den lille størrelse af overflademonteringskomponenter kan montering med højere tæthed opnås på PCB'er.
2. Høj pålidelighed:
SMT-teknologi reducerer pin-forbindelsen i traditionelle plug-in-processer og reducerer derved produktfejlfrekvensen.
3. Lav pris:
SMT-produktionslinjer med en høj grad af automatisering kan opnå storstilet produktion og reducere produktionsomkostningerne.
4. Miniaturisering:
Komponenter til overflademontering er små i størrelse, hvilket hjælper med at miniaturisere elektroniske produkter.
5. Automatisering:
SMT PCB samlebånd bruger normalt automatiseret udstyr, såsom SMT stencil printere, placeringsmaskiner, reflow ovne osv., for at forbedre produktionseffektiviteten.


Hvor bruges SMT-produktionslinjer?

SMT samlebånd er en moderne elektronisk samlingsteknologi, der er meget udbredt i produktionen af ​​forskellige elektroniske produkter.
    • pick and place maskine, SMT produktionslinje, loddepasta printer, bølgeloddemaskine
    • SMT pick and place maskine, SMT produktionslinje, stencil print maching, bølgeloddemaskine
    • pick & place maskine, SMT maskine, stencil printer, DIP wave loddemaskine
    • pick place-maskine, SMT-samlebånd, loddepasta-trykmaskine, THT-bølgeloddemaskine
    • SMT pick place maskine, SMD produktionslinje, SMT print maskine, pcb loader, aoi maskine
    • chip mounter, SMT samlemaskine linje, loddepasta print maskine, THT/DIP maskine
    • chip shooter, LED produktionslinje, SPI maskine, NG/OK aflæsser, pcb transportbånd
    • smd pick and place maskine, LED pære lys, selektiv loddemaskine

    Fordele ved at bruge SMT produktionslinjer

    • Gode ​​højfrekvente effekter

      Fordi komponenterne ikke har nogen ledning eller kort ledning, reduceres de distribuerede parametre i kredsløbet naturligt, og RF-interferensen reduceres.

    • Høj signaltransmissionshastighed

      SMT-samlede komponenter er ikke kun kompakte i strukturen, men også høje i sikkerhedstæthed.Samlingstætheden kan nå op på 5,5 ~ 20 loddesamlinger pr. kvadratcentimeter, når PCB'et klæbes på begge sider.SMT-samlede PCB'er kan realisere højhastighedssignaltransmission på grund af kortslutning og lille forsinkelse.Samtidig er SMT-samlede PCB'er mere modstandsdygtige over for vibrationer og stød.Dette er af stor betydning for at realisere ultra-højhastighedsdrift af elektronisk udstyr.

    • Indse miniaturisering

      Den geometriske størrelse og volumen optaget af SMT elektroniske komponenter er meget mindre end for interpolationskomponenter med gennemgående huller, som generelt kan reduceres med 60% ~ 70%, og nogle komponenter kan endda reduceres med 90% i størrelse og volumen.Samtidig kan vægten af ​​komponenter reduceres med 60% ~ 90%.

    • Forenkle produktionsprocessen og reducere produktionsomkostningerne

      Ved montering på PCB'erne skal komponenternes ledninger ikke bøjes, formes eller afkortes, så hele processen forkortes og produktionseffektiviteten forbedres.Forarbejdningsomkostningerne for det samme funktionelle kredsløb er lavere end for interpolation gennem hul, hvilket generelt kan reducere de samlede produktionsomkostninger med 30% ~ 50%.

    • Lave materialeomkostninger

      På grund af forbedringen af ​​produktionsudstyrets effektivitet og reduktionen af ​​forbruget af emballagemateriale har emballeringsomkostningerne for de fleste SMT-komponenter været lavere end for THT-komponenter med samme type og funktion.Som følge heraf er salgsprisen for SMT-komponenter lavere end for THT-komponenter.

    • SMT er gavnligt for automatisk produktion, hvilket forbedrer udbyttet og produktionseffektiviteten

      Standardiseringen, serialiseringen og konsistensen af ​​svejsebetingelserne for spånkomponenter gør SMT højautomatisk.Komponentfejlen forårsaget af svejseprocessen vil blive stærkt reduceret, og pålideligheden vil blive forbedret.

    Hvordan fungerer SMT-produktionslinjer?

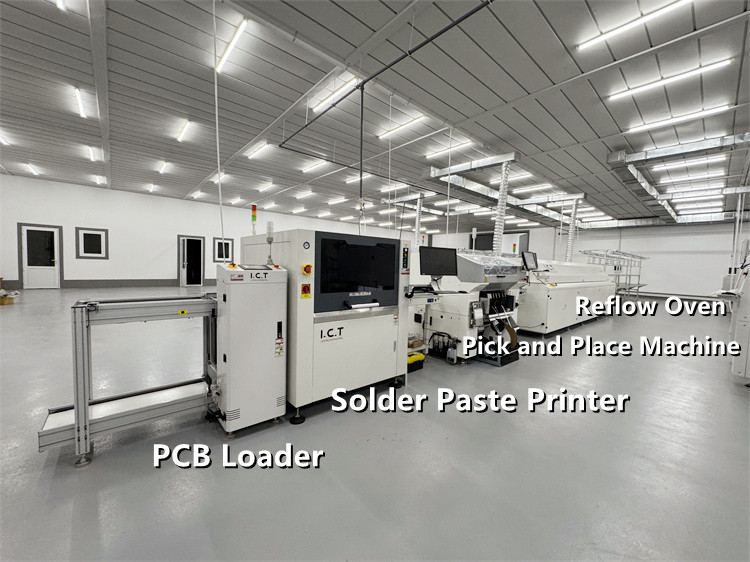

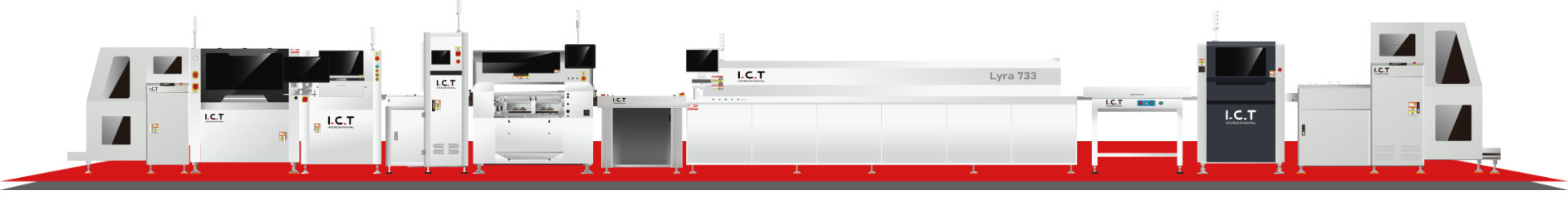

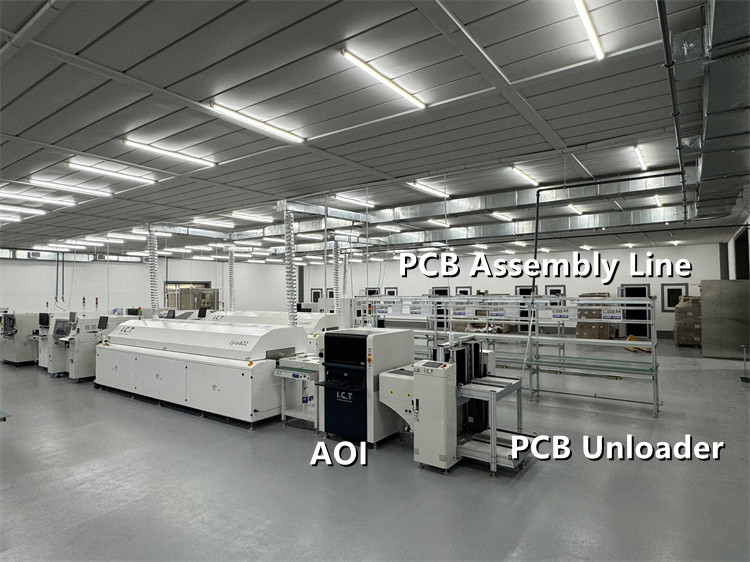

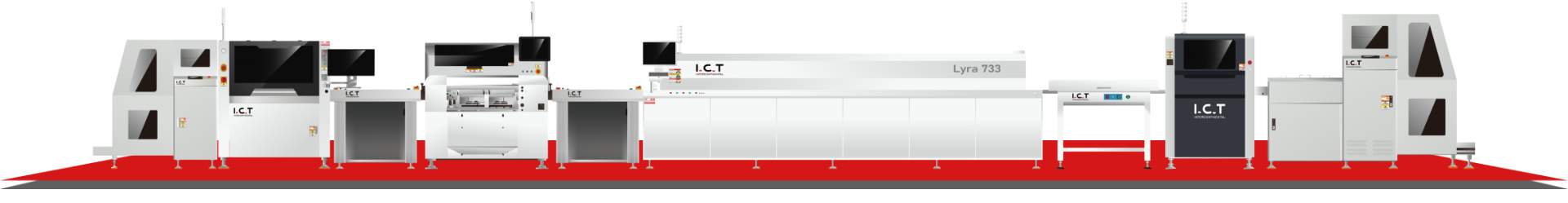

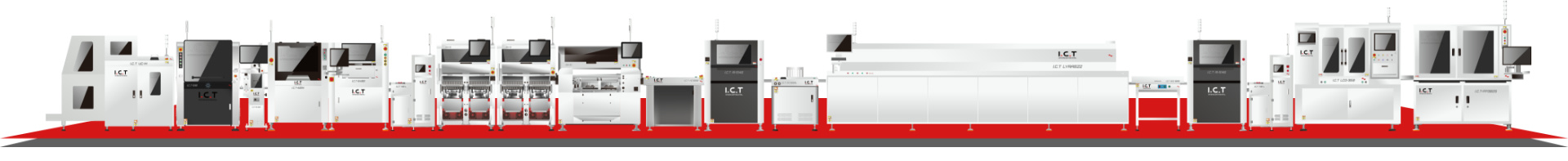

    En fuldautomatisk SMT-linjemaskine inkluderer PCB loader, SMT stencil printer, Transportør, Vælg og placer maskine, Reflow ovn, AOI, NG/OK Aflæsser.

    Tag vores Russisk producent af sikkerhedskameraer som et eksempel:

    De sætter PCB-kortet i Loader, og derefter vil PCB'et blive overført til stencil-printmaskinen til loddepasta-udskrivning og derefter gå ind i pick and place-maskinen for at placere komponenter af forskellige størrelser på PCB'en og derefter gå ind i reflow-ovnen til højtemperaturlodning.Til sidst kommer den producerede PCBA ind i aflæsseren.

    Kontakt os

    Hvordan skal jeg vælge SMT-produktionslinjer korrekt?

    Hovedkomponenterne i SMT-samlingslinjen inkluderer:

    • Trykmaskine: bruges til at printe loddepasta eller klæbemiddel til den angivne position af printkortet.
    • Monteringsmaskine: monterer overflademonteringskomponenter nøjagtigt på printkortet.
    • Reflow ovn: smelter loddepastaen ved opvarmning for at opnå svejsning af komponenter og PCB.
    • Inspektionsudstyr: bruges til at detektere kvaliteten af ​​det samlede PCB, såsom automatisk optisk inspektion (AOI) og røntgeninspektion.
    • Efterbearbejdningsudstyr: bruges til at reparere defekter, der opstår under produktionsprocessen.

    Typerne af SMT-samlebånd er hovedsageligt opdelt i fuldautomatiske produktionslinjer og halvautomatiske produktionslinjer.Fuldautomatiske produktionslinjer henviser til, at hele produktionslinjens udstyr er fuldautomatisk udstyr, mens semi-automatiske produktionslinjer henviser til, at det vigtigste produktionsudstyr ikke er fuldt tilsluttet, og nogle operationer skal udføres manuelt.


    SMT produktionslinjer ressource

    Få flere detaljer, download venligst PDF'en 'SMT Solution information' eller kontakt os.

    Navn Størrelse Miniaturebillede Kopier link Hent
    Hvad med I.C.T? 5.80MB download Kopier link Hent
    I.C.T SMT Line Solution 1.36MB download Kopier link Hent
    I.C.T Lyra-serien Reflow Ovn 1.12MB download Kopier link Hent
    I.C.T SMT fuldautomatisk printer 1.39MB download Kopier link Hent
    I.C.T SMT&DIP PCB Håndteringsmaskine 2.31MB download Kopier link Hent

    Relateret SMT produktionslinjeudstyr

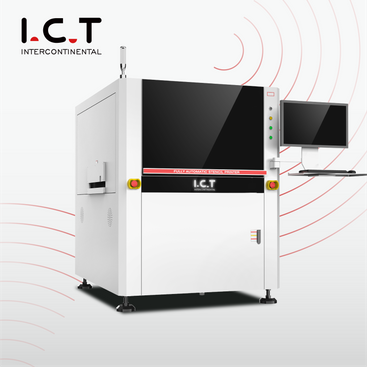

    I.C.T-4034 |Fuldautomatisk SMT Stencil Printer
    I.C.T-4034 |Fuldautomatisk SMT Stencil Printer
    I.C.T Automatic Stencil Printer-maskiner er det nye benchmark for enkel og effektiv SMT-udskrivning.Dens 7-sekunders udskrivningscyklus, hurtige linjeskiftindstillinger og høje repeterbarhed giver de bedste resultater i alle retninger.Forskellige applikationer matches for at opfylde forskellige behov. * PCB størrelse: 50*50 ~ 400*340mm * Stencilrammestørrelse: 470*370 ~ 737*737mm * Rengøring: Tør, Våd, Vakuum, Rengøringsrørkerne: 410mm*Ø20mm;Rengøringspapir: 380mm*10m * Standard 2D-inspektion * Cyklustid: < 7,0 sekunder
    0
    0

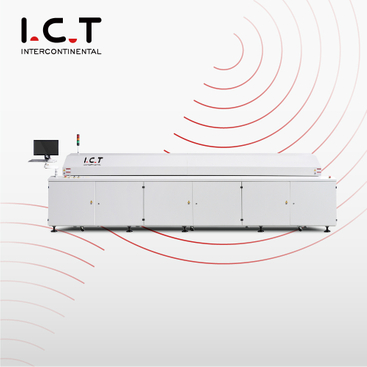

    ICT-Lyra622N |Blyfri SMD Dual Rails Reflow-loddeovnsmaskine
    I.C.T-Lyra622N |Blyfri SMD Dual Rails Reflow-loddeovnsmaskine
    I.C.T-Lyra622N |Blyfri SMD Dual Rails Reflow-loddeovnsmaskine I.C.T Lyra Series Reflow Oven er lavet med Nitrogen Standard.Kunden kan tilføje nitrogen til enhver tid i fremtiden I.C.T bringer 26 års erfaring i SMT-branchen. Installation og træning på stedet.24/7 kundeservice. Højt uddannede eksperter.Nøjagtig og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software
    0
    0

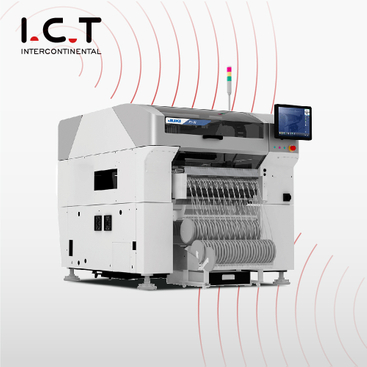

    RS-1R |JUKI Smt High Speed ​​Pick And Place Machine
    RS-1R |JUKI Smt High Speed ​​Pick And Place Machine
    JUKI RS-1R Smt High Speed ​​Pick And Place Machine. Endnu hurtigere samling af mindste spåner (0201 metrisk) op til store komponenter på 50 x 150 mm eller 74 mm kantlængde til firkantede komponenter.
    0
    0

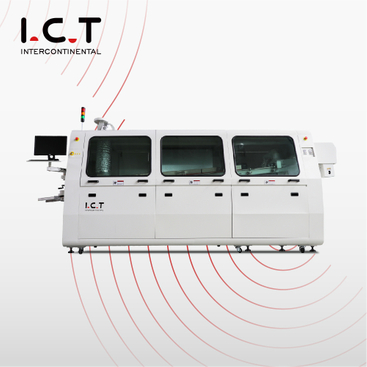

    ICT-Acrab350 |Høj stabilitet DIP PCB Nitrogen Wave loddemaskine
    I.C.T-Acrab350 |Høj stabilitet DIP PCB Nitrogen Wave loddemaskine
    Højstabil DIP PCB nitrogenbølgeloddemaskine og THT PCB blyfri nitrogenbølgeloddemaskine og automatisk DIP-bølgeloddeudstyr Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen. Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter. Nøjagtig og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software.
    0
    0

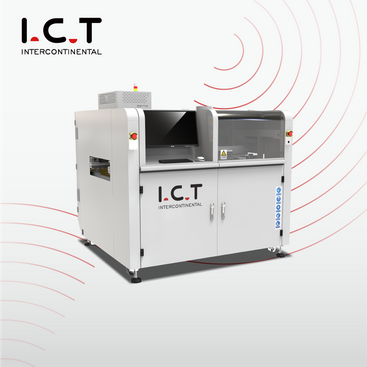

    ICT-SS540 |Online selektiv bølgeloddemaskine
    I.C.T-SS540 |Online selektiv bølgeloddemaskine
    Automatisk selektiv bølgeloddemaskine til PCB.Velkommen forespørgsel! Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen. Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter. Præcis og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software.
    0
    0

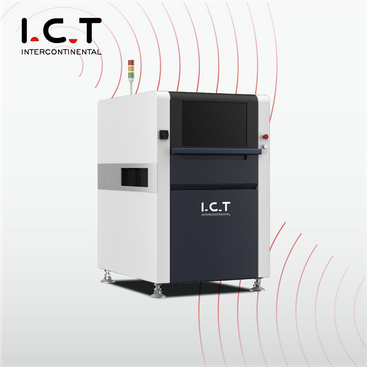

    ICT- AI-5146 |Smt Produktion Pcb Visual Test Line Online Aoi Inspektionsmaskine
    I.C.T- AI-5146 |Smt Produktion Pcb Visual Test Line Online Aoi Inspektionsmaskine
    SMT AOI-inspektionsmaskine, der understøtter produktion af PCB-samling. *12 millioner pixel intelligent digital industri * Kameraopløsning 10um FoV40*30mm * Bilateral telecentrisk linsedetektion * Den testede afvigelsesnøjagtighed er mindre end 0,25 mm * Et-klik automatisk identifikation af minima liste programmering
    0
    0

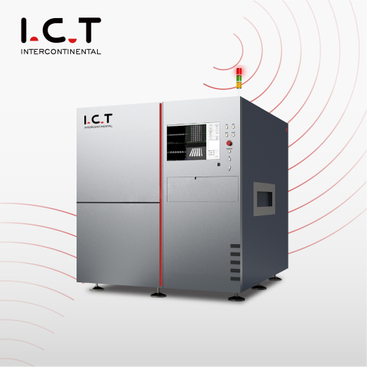

    ICT-9200 |Online automatiseret PCB SMT røntgeninspektionsudstyrsmaskine
    I.C.T-9200 |Online automatiseret PCB SMT røntgeninspektionsudstyrsmaskine
    I.C.T-9200 er designet til at levere røntgenbilleder i høj opløsning til elektronikindustrien.Dette alsidige system er effektivt til mange applikationer i PCB-fremstillingsprocessen.Dette inkluderer halvledere som BGA, CSP, LGA, POP, SIP, QFN, flip-chips, COB og LED.Det I.C.T-9200 er et kraftfuldt støtteværktøj til procesudvikling, procesovervågning og forfining af omarbejdningsoperationer.
    0
    0

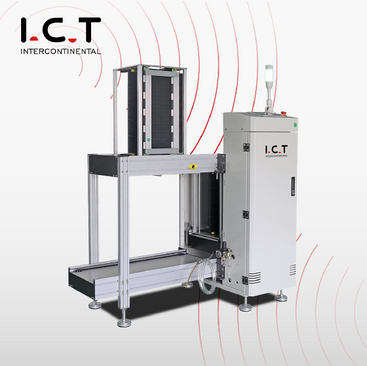

    IKT SMT PCB Magasinlæsser og Aflader
    I.C.T SMT PCB Magasinlæsser og Aflader
    Dual-rails SMT aflæsser & PCB Loader Machine Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen. Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter. Præcis og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software.
    0
    0

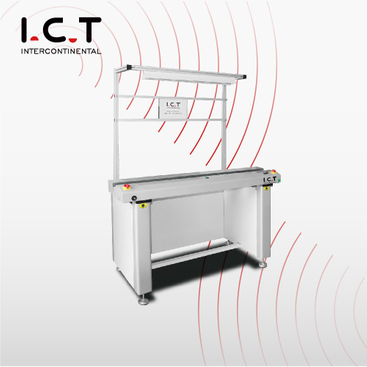

    IKT HC-1000 |SMT link/inspektionstransportør
    I.C.T HC-1000 |SMT link/inspektionstransportør
    SMT PCB opskalere inspektionstransportør Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen. Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter. Præcis og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software.
    0
    0
