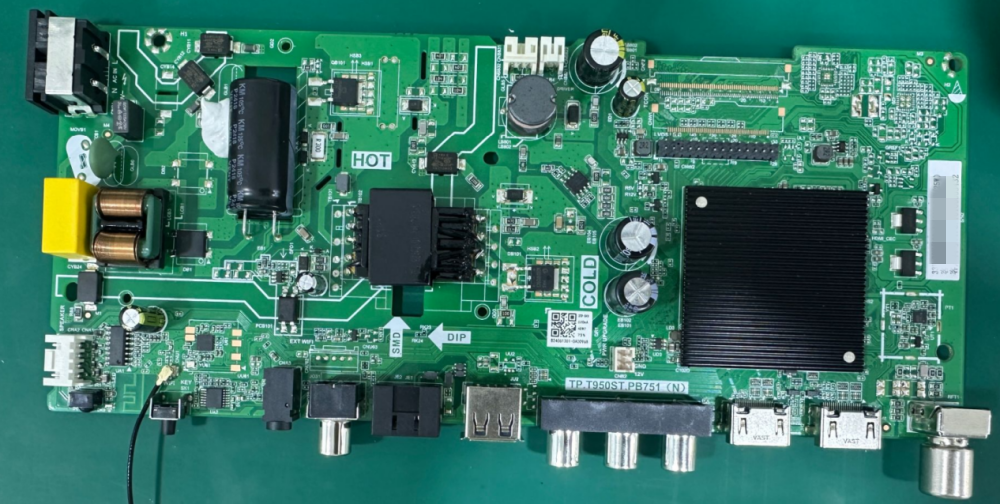

Smart TV bundkort PCBA

For en PCB-størrelse på 230 mm × 198mm med ca. 500 komponenter pr. Bord (2-panel-konfiguration):

Smart TV'er kræver meget komplekse og højtydende PCB for at sikre problemfri funktionalitet, herunder internetforbindelse, AI-drevne grænseflader og kompatibilitet med flere enheder. Efterhånden som industrien overgår mod OLED, MINI LED og Micro LED-teknologier, er efterspørgslen efter PCB-fremstilling med høj præcision markant steget. En godt optimeret SMT- og DIP-produktionslinje er vigtig for at sikre effektivitet, kvalitet og pålidelighed af TV PCB i storstilet fremstilling.

Casestudie: Omfattende SMT & Dip Production Solution til Smart TV -fremstilling

SMT -produktionslinje til smart tv -fremstillingskonfiguration:

For at imødekomme den voksende efterspørgsel efter TV PCB i høj kvalitet tilbyder vi en F Ully Automated SMT-produktionslinje designet til præcision og effektivitet.

SMT -linje til smart tv

SMT -samlebånd til smart tv

SMT -linje inkluderer:

• Loddepasta Forberedelse og udskrivning:

• Loddepasta mixer >>

• I.C.T-4034 Automatisk loddepasta printer >>

• PCB -håndtering og inspektion:

• Automatisk PCB -læsser >>

• SMT PCB -transportør & PCB -bufferstationer >>

• I.C.T-S400 3D SPI (Loddepastainspektion) >>

• Højhastigheds placeringsmaskiner:

• JUKI RS-1R Højhastighedspluk og placeringsmaskine (dobbeltopsætning) >>

• Reflow-lodning og inspektion af post-solgere:

• I.C.T LYRA622N REFLOW OVEN >>

• AI-5146 inline AOI til inspektion efter solbringen >>

• Endelig behandling og kvalitetskontrol:

• PCB NG/OK -losning >>

• I.C.T-5700L Routing PCB Separator >>

• BR-120 BGA Rework Station >>

• I.C.T-7900 røntgeninspektionsmaskine >>

• I.C.T-750 SMT Stencil Cleaner >>

• SMT Dys Cleaner >>

• Krav til arbejdsstyrke: I alt: 4 personale

• 1 ingeniør

• 2 indsættelsesoperatører

• 1 Kvalitetsinspektør

SMT -produktionskapacitet og effektivitet

• Eksempel: For en PCB-størrelse på 230 mm × 198mm med ca. 500 komponenter pr. Bord (2-panels konfiguration):

• SMT -maskincyklustiden pr. Stort bord: 150 sekunder

• Produktionshastighed: 24 store plader i timen (48 PCB)

• Energiforbrug: 25 kW/t, med fabriksgasforbrug på 5-10 m³/h

Dip produktionslinje til smart TV -fremstillingskonfiguration:

Ved montering af gennemhullet komponent giver vores DIP-produktionslinje en pålidelig løsning til højvolumen smart TV PCB-fremstilling:

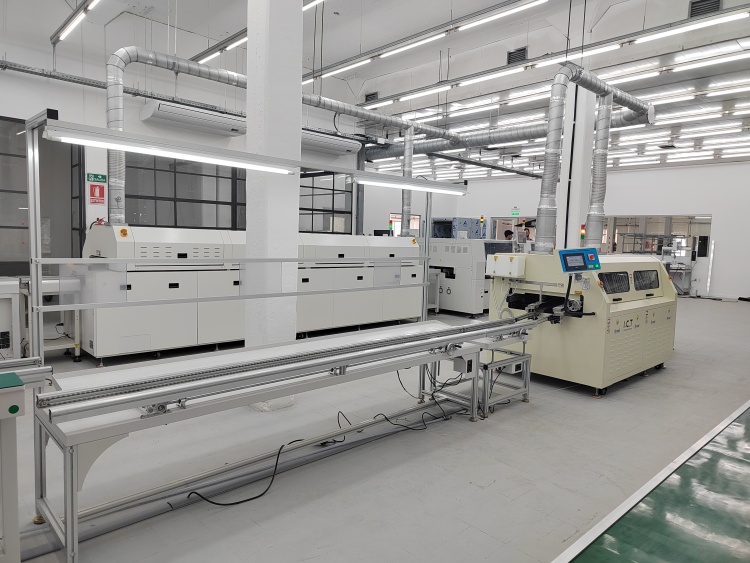

Dip linje til smart tv

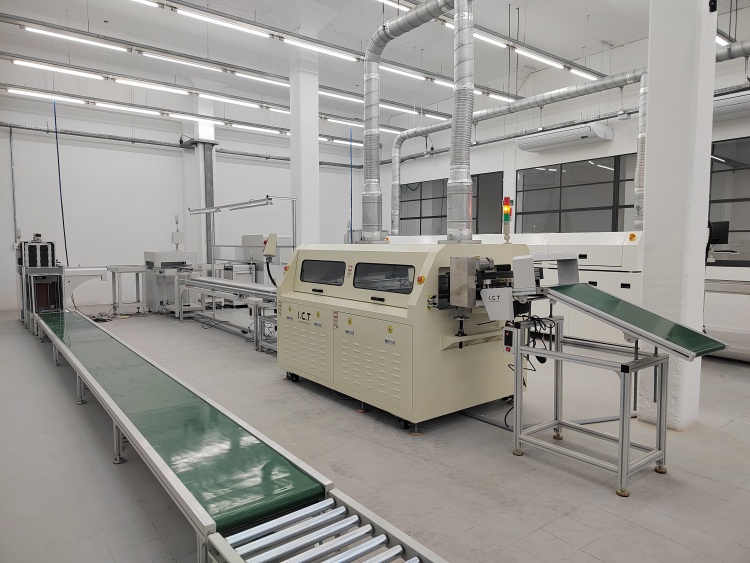

Dip samlebånd til smart tv

• Monteringslinje & bølgelodning:

• 9 meter plug-in linje >>

• ACRAB350 Wave Soldering Machine >>

• Pre & efter-bølgehåndteringsenheder >>

• 6 meter transportelinie

• Krav til arbejdsstyrke: I alt: 16 personale

• 1 ingeniør

• 9 indsættelsesoperatører

• 3 Reparationsteknikere efter bølgen

• 3 funktionelle testere

• 1 Kvalitetsinspektør

Dyp produktionskapacitet og effektivitet

• Eksempel: For en PCB-størrelse på 230 mm × 198mm med 24 gennemhulskomponenter pr. Bord (2-panel-konfiguration):

• Brug af armatur med 340 mm × 280 mm dimensioner

• Bølgelodningshastighed: 1200 mm/min

• Produktionshastighed: 320 PCB i timen

• Energiforbrug: 7 kW/h, med gasforbrug på 3-5 m³/h

Yderligere processer til TV PCB Board Quality Assurance:

Ud over SMT og Dip Assembly er yderligere trin vigtige for at sikre de højeste kvalitetsstandarder:

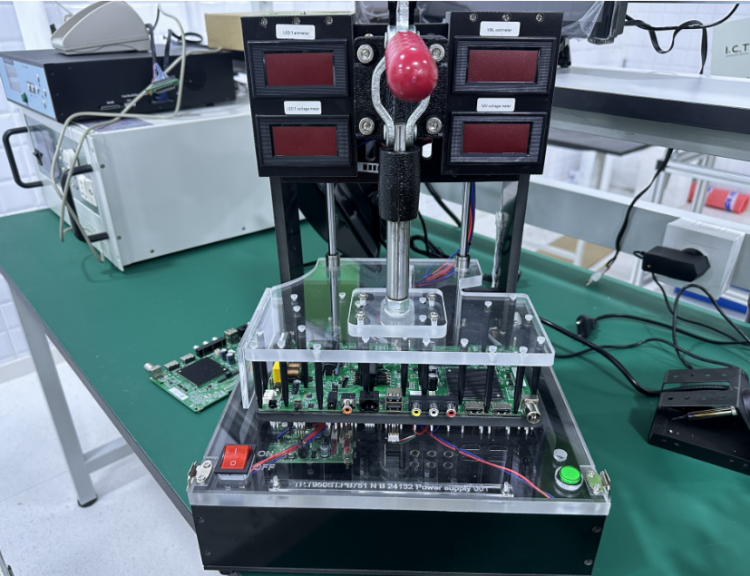

I.C.T -test :

● Indledende inspektion af loddeforbindelser og komponentintegritet ved hjælp af testere i kredsløb.

● Indledende inspektion af loddeforbindelser og komponentintegritet ved hjælp af testere i kredsløb.

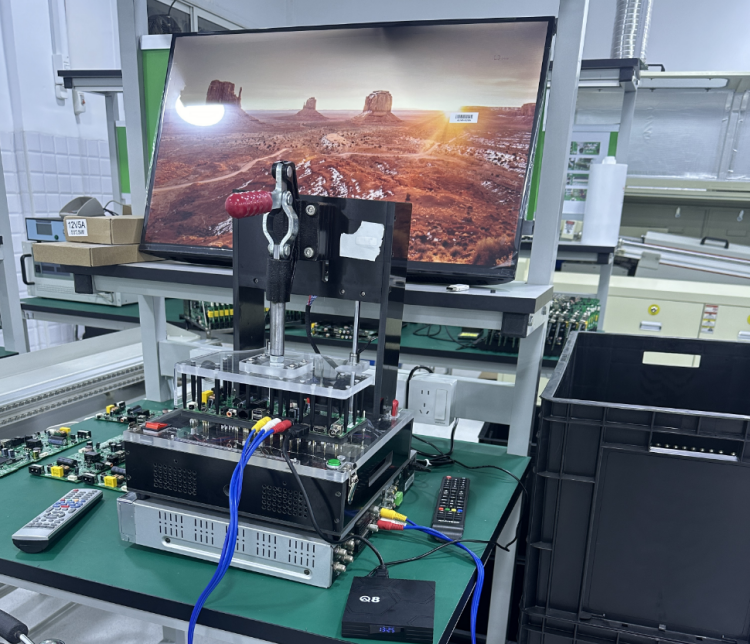

● Tilpassede testarmaturer, der kræves til forskellige produktmodeller.

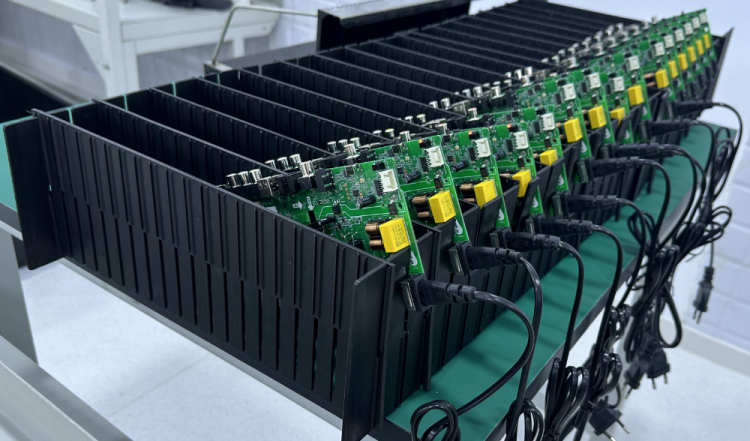

Aldringstest:

● sikrer langsigtet pålidelighed af TV PCB'er.

● Standard testvarighed: 72 timer.

● Kan udføres ved hjælp af aldrende stativer eller enklere testopsætninger.

Med de hurtige fremskridt inden for Smart TV-teknologi er en avanceret SMT & Dip-produktionslinje afgørende for fremstilling af TV PCB i høj kvalitet. Vores one-stop Smart Factory Solution giver ende til ende support , fra PCB-samlingsmaskine og bølgelodning til testmaskine og kvalitetssikring.

Ved at udnytte avanceret automatisering og strenge testprocedurer hjælper vi producenterne med at opnå høj produktionseffektivitet, pålidelighed og omkostningseffektivitet i Smart TV-bundkortproduktion.

For mere information om komplette smarte fabriksløsninger, er du velkommen til at kontakte os.
