modstande, kondensatorer, dioder, integrerede kredsløb (IC'er) og meget mere.De er designet til at passe på overfladen af printkortet, hvilket giver mulighed for layouter med høj tæthed og miniaturisering af elektroniske enheder.Fremkomsten af SMD'er har revolutioneret elektronikindustrien ved at muliggøre produktion af mindre, lettere og mere effektive enheder.
SMT (Surface Mount Technology)

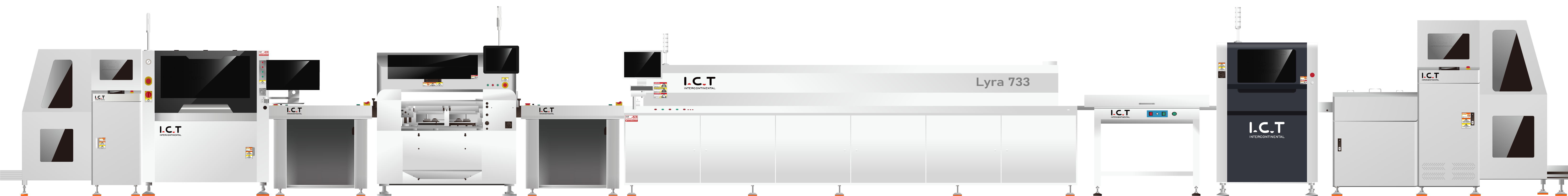

Surface Mount Technology (SMT) er den metode, der bruges til at placere og lodde SMD-komponenter på overfladen af et printkort.SMT-produktionslinjer involverer flere nøgleprocesser, herunder påføring af loddepasta, komponentplacering, reflowlodning og inspektion.Hvert trin er afgørende for at sikre det færdige produkts pålidelighed og ydeevne.
Loddepasta-applikation: Loddepasta, en blanding af loddemiddel og flusmiddel, påføres printpladens puder ved hjælp af en stencil.Denne pasta hjælper med at sikre SMD-komponenterne under placering og giver det nødvendige loddemiddel til reflow-processen.
Komponentplacering: Automatiserede pick-and-place-maskiner bruges til nøjagtigt at placere SMD-komponenter på printkortet.Disse maskiner kan placere tusindvis af komponenter i timen med høj præcision, hvilket fremskynder fremstillingsprocessen betydeligt.
Reflow Lodning: PCB'et med anbragte komponenter føres derefter gennem en reflowovn.Loddepastaen smelter og størkner, hvilket skaber stærke elektriske og mekaniske bindinger mellem komponenterne og printkortet.
Inspektion og prøvning: Efterlodning gennemgår PCB'erne inspektion for at opdage eventuelle defekter.Automatiseret optisk inspektion (AOI) og røntgeninspektion bruges almindeligvis til at sikre korrekt placering og lodning af komponenter.Funktionstest kan også udføres for at verificere ydeevnen af de samlede plader.
THT (Through-Hole Technology)
Through-Hole Technology (THT) involverer at indsætte komponentledninger gennem huller boret i printkortet og lodde dem på plads på den modsatte side.Denne metode giver stærke mekaniske bindinger, hvilket gør den ideel til komponenter, der kan opleve mekanisk belastning, såsom konnektorer og store kondensatorer.
THT var standardmetoden til montering før fremkomsten af SMT.Selvom det stort set er erstattet af SMT i moderne elektronik, bruges THT stadig i applikationer, hvor holdbarhed og høj pålidelighed er altafgørende, såsom rumfarts-, militær- og industriel elektronik.
Sammenligning af SMD, SMT og THT
Sammenligning baseret på montageproces
SMD/SMT: Samlingsprocessen for SMD'er ved hjælp af SMT er stærkt automatiseret, hvilket fører til hurtigere produktionstider og reducerede arbejdsomkostninger.Brugen af pick-and-place-maskiner og reflow-lodning giver mulighed for høj præcision og ensartethed.Denne automatisering er særlig fordelagtig til storproduktion.
THT: THT montage kræver ofte manuel isætning af komponenter, hvilket er arbejdskrævende og tidskrævende.Mens der findes automatiserede indføringsmaskiner, er de ikke så almindelige eller alsidige som SMT-udstyr.Lodeprocessen, typisk bølgelodning eller manuel lodning, er også langsommere sammenlignet med reflow-lodning, der bruges i SMT.
Sammenligning baseret på omkostninger
SMD/SMT: De indledende opsætningsomkostninger for SMT-produktionslinjer kan være høje på grund af behovet for specialiseret udstyr og stencils.Men for store produktionsmængder er prisen pr. enhed væsentligt lavere på grund af automatisering og høj gennemstrømning.Reduktionen i lønomkostninger og øget effektivitet gør SMT omkostningseffektiv til masseproduktion.
THT: THT kan have lavere indledende opsætningsomkostninger, da det kræver mindre specialiseret udstyr.De løbende lønomkostninger og langsommere produktionshastigheder kan dog gøre det dyrere for storproduktion.For små produktionsserier eller prototyping kan THT stadig være omkostningskonkurrencedygtig.
Sammenligning baseret på ydeevne og pålidelighed
SMD/SMT: SMD-komponenter og SMT-samling giver høj ydeevne og pålidelighed i de fleste applikationer.Den mindre størrelse af SMD'er giver mulighed for højere komponenttæthed og mere komplekse kredsløbsdesign.SMD'er er dog generelt mindre robuste mekanisk end komponenter med gennemgående huller, hvilket kan være en overvejelse i miljøer med høj belastning.
THT: THT-komponenter tilbyder overlegen mekanisk styrke på grund af ledningerne, der passerer gennem printkortet.Dette gør dem mere velegnede til applikationer, hvor printet kan opleve fysisk stress eller vibrationer.Imidlertid kan den større størrelse og lavere komponenttæthed begrænse kompleksiteten og miniaturiseringen af det endelige produkt.
Vælg mellem SMD, SMT og THT
Faktorer at overveje
Ansøgningskrav: Bestem de mekaniske, elektriske og miljømæssige krav til det endelige produkt.Til kompakte designs med høj tæthed foretrækkes SMD og SMT.Til applikationer, der kræver høj mekanisk styrke, kan THT være mere egnet.
Produktionsvolumen: Til storskalaproduktion giver SMT betydelige omkostnings- og effektivitetsfordele.For mindre produktionsserier eller prototyper kan THT være mere praktisk.
Komponenttilgængelighed: Nogle komponenter er muligvis kun tilgængelige i pakker med gennemgående huller eller overflademontering.Sørg for, at den valgte monteringsmetode stemmer overens med tilgængeligheden af nødvendige komponenter.
Omkostningsbegrænsninger: Overvej den indledende opsætning og de løbende produktionsomkostninger.SMT kan have højere startomkostninger, men lavere omkostninger pr. enhed for store mængder.THT kan være mere overkommelig for små partier, men dyrere for store mængder på grund af arbejdsomkostninger.
Casestudier
Forbrugerelektronik: En virksomhed, der fremstiller smartphones, vælger SMT- og SMD-komponenter på grund af behovet for miniaturisering og høje produktionsvolumener.De automatiserede SMT-produktionslinjer muliggør hurtig montering og omkostningseffektiv fremstilling, som er afgørende for det konkurrenceprægede forbrugerelektronikmarked.
Industriel kontrol: En fabrikant af industrielle kontrolsystemer vælger THT til visse komponenter som stik og strømforsyningsmoduler, som kræver robuste mekaniske forbindelser.Resten af printkortet bruger SMD'er og SMT til effektiv montering og kompakt design.
Luftfartsapplikationer: I rumfartselektronik, hvor pålidelighed og holdbarhed er kritisk, foretrækkes THT ofte for nøglekomponenter til at modstå barske miljøer og vibrationer.SMT kan dog stadig bruges til mindre kritiske komponenter for at spare plads og vægt.
Konklusion
At forstå forskellene mellem SMD, SMT og THT er afgørende for at træffe informerede beslutninger inden for elektronikfremstilling.Mens SMD og SMT tilbyder betydelige fordele med hensyn til størrelse, omkostninger og automatisering, forbliver THT værdifuld til applikationer, der kræver høj mekanisk styrke og pålidelighed.Ved at tage hensyn til faktorer som anvendelseskrav, produktionsvolumen, komponenttilgængelighed og omkostningsbegrænsninger kan producenterne vælge den bedst egnede teknologi til deres specifikke behov.
Ofte stillede spørgsmål
Hvad er den største fordel ved SMT frem for THT?
Kan SMT produktionslinjer håndtere alle typer komponenter?
Hvorfor bruges THT stadig på trods af fordelene ved SMT?
Hvordan vælger jeg mellem SMT og THT for mit projekt?
Overvej applikationens mekaniske og elektriske krav, produktionsvolumen, komponenttilgængelighed og omkostningsbegrænsninger.Til produktion med høj densitet og høj volumen foretrækkes SMT generelt, mens THT er bedre til robuste og pålidelige forbindelser.
Hvad er nogle almindelige anvendelser af SMD'er?
SMD'er er almindeligt anvendt i forbrugerelektronik, bilsystemer, industrielle kontroller, telekommunikation og rumfartselektronik på grund af deres kompakte størrelse og effektive samlingsproces.
