En Pick and Place -maskine er et vigtigt udstyr i elektronikfremstillingsindustrien, især til Surface Mount Technology (SMT). Det automatiserer processen med at placere elektroniske komponenter på trykte kredsløbskort (PCB) med høj hastighed og præcision, hvilket gør den uundværlig i moderne PCB -samlebånd. Lad os gå dybere ind på at forstå, hvad en pluk og placeringsmaskine er, hvordan det fungerer, og dens betydelige rolle i SMT -samlingen.
En SMT -pluk og placeringsmaskine er en robotindretning designet til automatisk at samle elektroniske komponenter fra foderstoffer eller hjul og placere dem på en PCB med ekstrem nøjagtighed. Disse maskiner er specifikt designet til overflademonteringsteknologi (SMT), som involverer montering af små komponenter direkte på overfladen af en PCB. SMT Pick and Place-maskiner er vidt brugt i produktion af elektronik med høj volumen på grund af deres effektivitet, hastighed og evne til at håndtere forskellige komponenter.
Processen med PCB -samling involverer placering af tusinder af små komponenter, såsom modstande, kondensatorer, integrerede kredsløb (ICS) og andre små enheder, på PCB. En pluk og placeringsmaskine til SMT forenkler denne proces ved hjælp af sugedyser til at hente hver komponent og placere den netop på brættet.
Pick and Place -processen følger flere centrale trin for at sikre præcis og effektiv komponentmontering:
PCB -positionering - PCB indlæses automatisk på transportøren og fastgøres på plads.
Komponentfodring -Fodere leverer komponenter fra bånd, bakker eller rør til afhentningsområdet.
Visionsjustering - Kameraer inspicerer og korriger position/orientering for hver komponent.

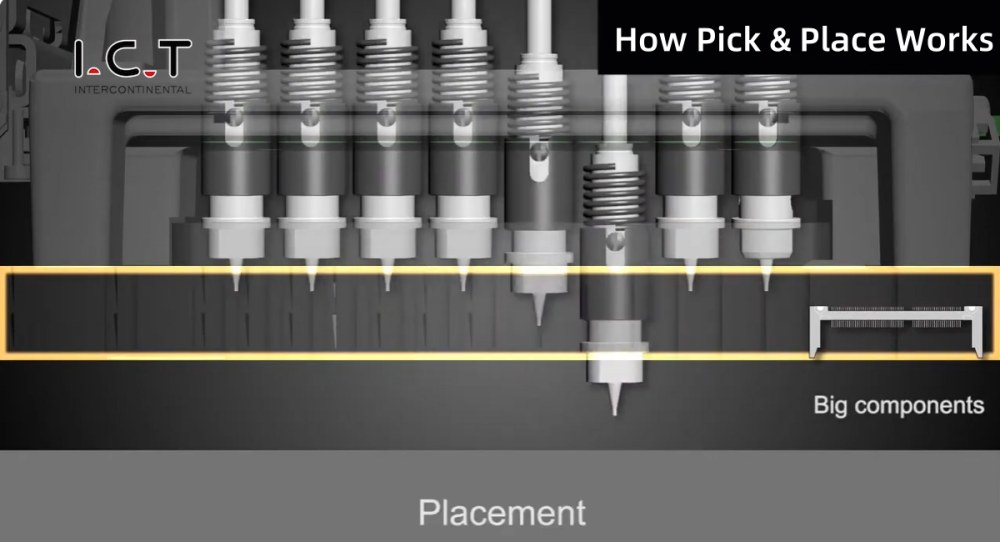

Vælg & placering - Dysen vælger komponenten ved hjælp af vakuumsugning og placerer den på PCB.

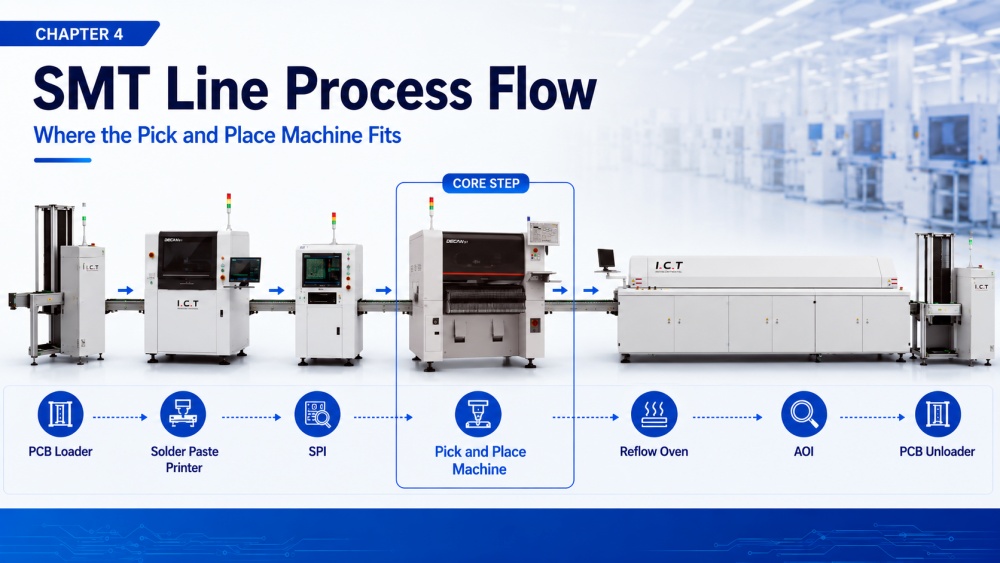

Overfør til reflow - den samlede PCB flytter til reflowovnen til lodning.
Teknologien bag en pluk og placeringsmaskine er en kombination af robotik, computerkontrol, visionsystemer og avancerede softwarealgoritmer. Disse maskiner bruger en række trinmotorer, servomotorer og vakuumdyser til at hente komponenter fra foderstoffer, justere dem ved hjælp af visionsystemer og placere dem nøjagtigt på PCB.

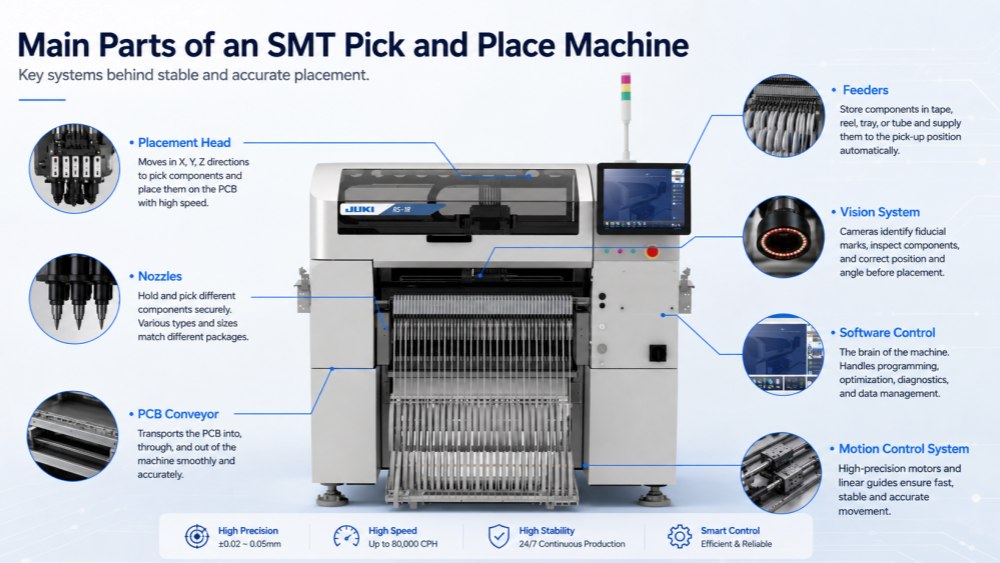

Kerneelementerne i teknologien inkluderer:
Vakuumsugedyser : Disse dyser henter elektroniske komponenter ved hjælp af sug. Forskellige dysestørrelser er tilgængelige til at håndtere komponenter i forskellige former og størrelser.
XY Gantry System : Dette system styrer bevægelsen af dyserne i X (vandret) og y (lodrette) retninger, hvilket tillader nøjagtig placering på PCB.
Visionssystemer : Højopløsningskameraer og sensorer gør det muligt for maskinen at detektere komponentorientering, størrelse og position, hvilket sikrer nøjagtig placering på brættet.
Kontrolsoftware : Softwaren styrer maskinens operationer, såsom valg af komponent, placeringskoordinater og hastighedsindstillinger, hvilket sikrer glat og effektiv samling.
| Komponentfunktionsnøglefunktioner | Type | Beskrivelse |
|---|---|---|
| SMT -feeder | Forsyninger komponenter fra hjul, bakker eller pinde. | Intelligente foderstoffer med stregkodesporing og auto-id. |
| SMT -dyse | Vælger komponenter, der bruger vakuum. | Udskiftelige typer for 01005 - store IC'er; Anti-statisk design. |
| Vision System | Registrerer og justerer komponentorientering. | System med dobbelt kamera (top/bund) for ± 0,05 mm nøjagtighed. |
| Gantry / XY hoved | Bevæger dysen nøjagtigt. | Højhastighed lineære motorer med kodefeedback. |
| Transportsystem | Overfører PCB'er automatisk. | Smema-kompatibel; Understøtter inline -forbindelse. |
En SMT -hjul er en spole, der har en kontinuerlig strimmel komponenter, der bruges i overflademonteringsteknologi. Strimlen indeholder flere individuelle komponenter placeret med regelmæssige intervaller, hvilket gør det nemt for pluk og placeringsmaskine at få adgang til og hente komponenterne. Ruller findes i forskellige størrelser, afhængigt af komponenttypen og antallet af komponenter pr. Reel.
Kombinationen af SMT -foderstoffer og hjul sikrer, at Pick and Place -maskinen fungerer effektivt med minimal nedetid, da komponenter kontinuerligt leveres til maskinen i hele samlingsprocessen.
En af de mest betydningsfulde fordele ved en pluk og placeringsmaskine er dens evne til at automatisere placeringen af komponenter på PCB. Denne automatisering fremskynder monteringsprocessen i høj grad og reducerer arbejdsomkostningerne og produktionstiden. Surface Mount Pick and Place Machine kan håndtere tusinder af komponenter i timen, hvilket gør den ideel til fremstilling med høj volumen.
En pluk og stedmaskine til SMT tilbyder uovertruffen præcision og hastighed, hvilket placerer komponenter med nøjagtighed målt i mikrometer. De avancerede synssystemer og robotkontrol sikrer, at hver komponent placeres nøjagtigt på sin udpegede placering, minimerer fejl og forbedrer den samlede produktkvalitet.
Ved at automatisere komponentplaceringsprocessen skal du vælge og placere maskiner markant øge produktionsgennemstrømningen. Dette betyder, at producenterne kan producere flere PCB'er på kortere tidspunkter og imødekomme kravene til storstilet elektronikproduktion.

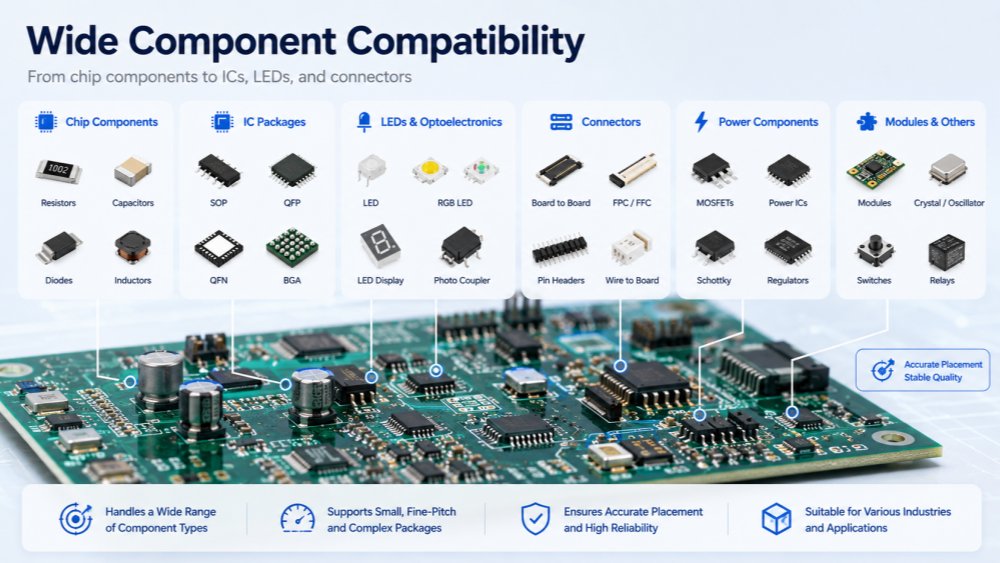

Surface Mount Pick and Place Machine er i stand til at håndtere en lang række komponenter, fra små modstande og kondensatorer til større ICS og stik. Denne alsidighed giver den mulighed for at håndtere komplekse PCB -design med forskellige komponentstørrelser og former, hvilket gør det velegnet til forskellige produktionskrav.

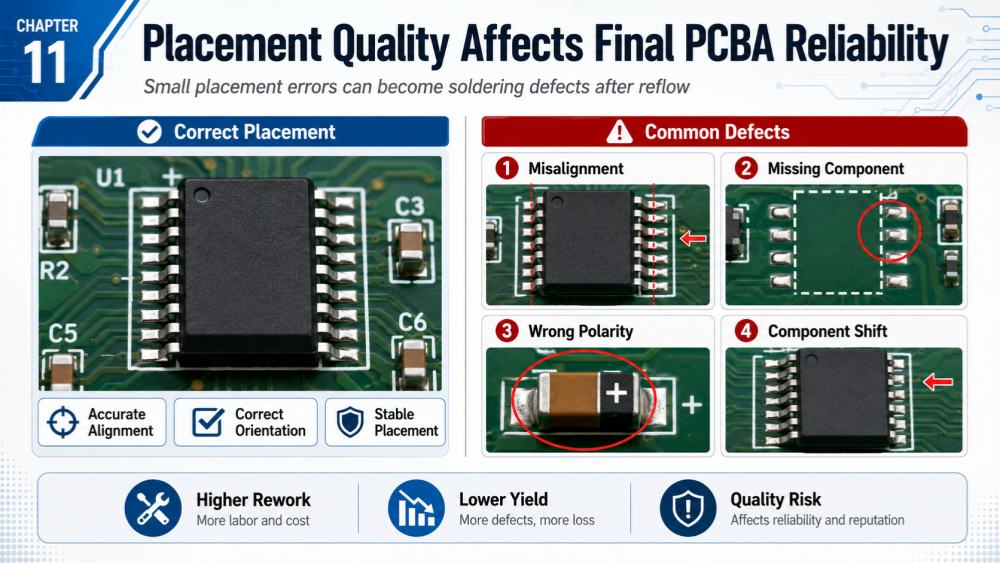

Manuel PCB -samling er tilbøjelig til menneskelige fejl, hvilket kan føre til defekter og reduceret produktkvalitet. En valg og stedmaskine eliminerer disse fejl ved at sikre præcis og konsekvent komponentplacering, hvilket resulterer i færdige produkter af højere kvalitet.
Brug af en pluk og placeringsmaskine til SMT sikrer, at hver PCB samles med det samme niveau af nøjagtighed og kvalitet. Denne konsistens er vigtig for at opretholde høje standarder inden for elektronikfremstilling, især for produkter, der kræver pålidelig ydelse.
Moderne valg og stedmaskiner er udstyret med avancerede synssystemer, der bruger kameraer i høj opløsning til at inspicere komponenter og verificere deres placering. Disse synssystemer sikrer, at hver komponent er korrekt placeret og orienteret, før de placeres på PCB, hvilket yderligere forbedrer monteringsnøjagtigheden.
SMT Pick and Place Machine tilbyder fleksibilitet i håndtering af forskellige PCB -design og layouts. Det kan let programmeres til at rumme forskellige PCB -konfigurationer, hvilket gør det velegnet til både prototype- og masseproduktionskørsler.

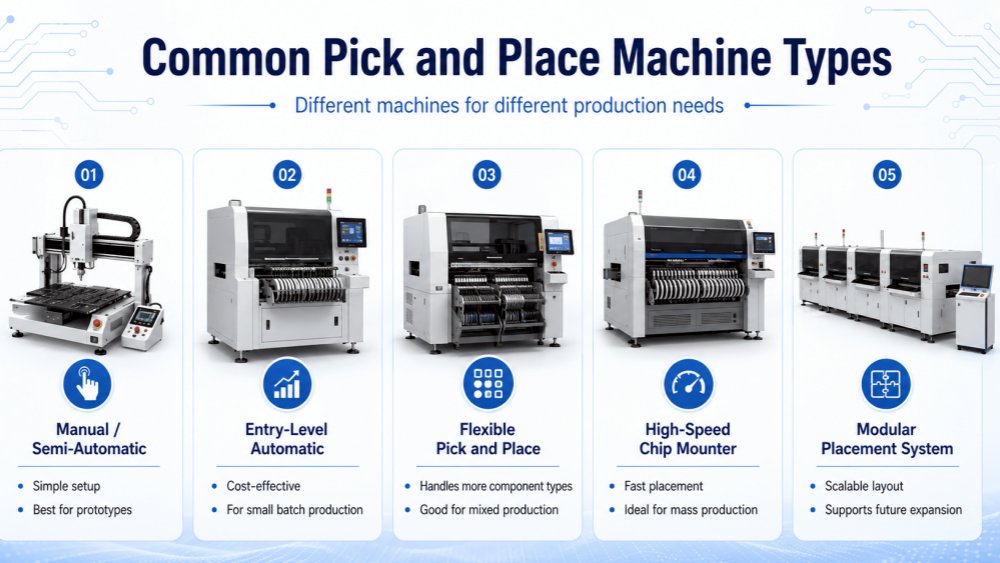

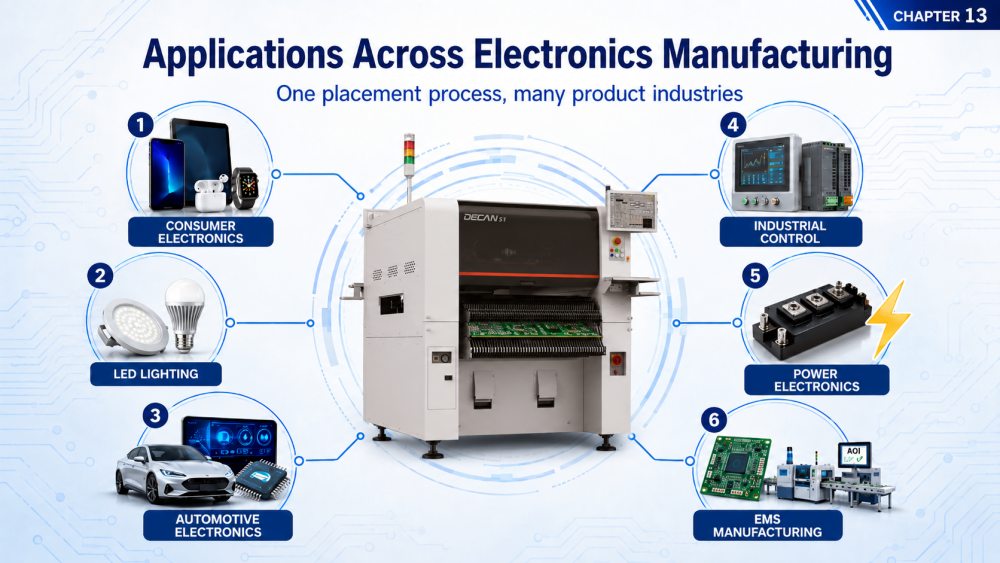

| Typisk | anvendelse | |
|---|---|---|
| Chip shooter | Højhastighedsmaskine til små passive komponenter. | Smartphones, wearables, LED -tavler. |
| Fleksibel placeringsmaskine | Håndterer forskellige komponenttyper, inklusive BGA'er og stik. | Automotive, medicinske og industrielle PCB. |
Produktionstilstande:
Højblanding, lavvolumen: hyppige produktændringer, fleksible foderstoffer, let programmering.
Højvolumen, lavblanding: Optimeret linjebalancering og feederkonfiguration for maksimal gennemstrømning.
Overvej: Når du vælger en Pick and Place Machine, skal du overveje:
Produktionsvolumen - Matchplaceringshastighed (CPH) til din daglige gennemstrømning.
Komponentmix - Små chips vs. store IC'er kræver forskellige maskinhoveder.
Nøjagtighedskrav -Fin-pitch og BGA har brug for vision med høj præcision.
Budget & ROI -Balance indledende omkostninger med langsigtet produktivitet.
Automationsniveau - Overvej feeder -intelligens, MES -forbindelse og overgangshastighed.
| Omkostningselementbeskrivelse | |
|---|---|
| Udstyrspris | Varierer efter hastighed, hovedtælling og automatiseringsniveau. |
| Foder og dyser | Væsentligt tilbehør; Planlæg for reservedele og fleksibilitet. |
| Vedligeholdelse og kalibrering | Regelmæssig inspektion sikrer langsigtet nøjagtighed. |
| Træning og drift | IKT leverer træning og support på stedet. |
| Energiforbrug | Lineære motorer med lav effekt og intelligent standby sparer energi. |
En velholdt pluk og placeringsmaskine kan køre effektivt i 8-10 år med stabil OEE.
Kontakt SMT -ingeniører for at hjælpe dig med at vælge ！！！
| Frekvensopgavebemærkninger | | |
|---|---|---|
| Daglig | Rengør dyser, kontroller vakuumtryk, fjern støv. | Oprethold sugefeffektivitet. |
| Ugentlig | Inspicér foderstoffer, smør XY -akser, backup -software. | Forhindre slid og datatab. |
| Månedlig | Kalibrer synssystemet, kontroller bæltespænding, kontroller nøjagtigheden. | Oprethold langvarig præcision. |
Spørgsmål 1: Hvad er forskellen mellem en chip shooter og en fleksibel pluk og placeringsmaskine?
En chip shooter er optimeret til små, højhastighedskomponenter, mens fleksible maskiner håndterer forskellige komponentstørrelser og typer.
Spørgsmål 2: Hvor nøjagtig er en moderne valg og placeringsmaskine?
Typisk nøjagtighed er ± 0,05 mm med avanceret synskorrektion.
Q3: Kan en maskine håndtere alle komponenttyper?
De fleste fleksible modeller kan håndtere 01005 chips til store stik, men komplekse tavler kan kræve dobbeltmaskiner.
Q4: Hvad er vedligeholdelsescyklussen?
Daglig rengøring, ugentlig inspektion og månedlig kalibrering anbefales til optimal oppetid.
Q5: Tilbyder IKT global service og træning?
Ja. IKT tilbyder lokal eftersalgsstøtte og træning gennem sit globale servicenetværk.
Spørgsmål 6: Hvordan kan jeg vælge den rigtige model til min linje?
Kontakt vores SMT -eksperter for en tilpasset løsning og gratis konfigurationsforslag.
Pick and Place -maskinen er et uundværligt værktøj i verdenen af elektronikfremstilling, der tilbyder hastighed, præcision og effektivitet i SMT -samling. Uanset om du har at gøre med enkle eller komplekse PCB -design, sikrer en pluk og placeringsmaskine til SMT, at komponenter placeres nøjagtigt, hvilket reducerer fejl og forbedrer produktionsgennemstrømningen. Ved at udnytte avanceret teknologi som Vision Systems og Smart Storage, fortsætter overflademonteringsplukket og placeringsmaskinen med at revolutionere elektronikindustrien.
En pluk og stedmaskine er hjertet i SMT -samlingen , der kombinerer præcision, hastighed og automatisering. Uanset om det er til højhastighedsmasseproduktion eller fleksibel prototype, sikrer valg af det rigtige system langsigtet effektivitet og kvalitet inden for elektronikproduktion.
