Spekulerer du på, hvorfor dit SMT -udbytte er lavt, og hvordan man reducerer omarbejdning? Du er ikke alene. Mange producenter står over for udfordringer med at opnå høje udbyttehastigheder på grund af almindelige defekter som loddebro, gravstoning og utilstrækkelig lodde. I denne blog udforsker vi de grundlæggende årsager til disse problemer og giver praktiske tip til at forbedre din SMT -proces. Uanset om du er en erfaren pro eller ny på marken, skal du være med, når vi dykker ned i løsninger, der kan hjælpe dig med at øge udbyttet og minimere omarbejdning.

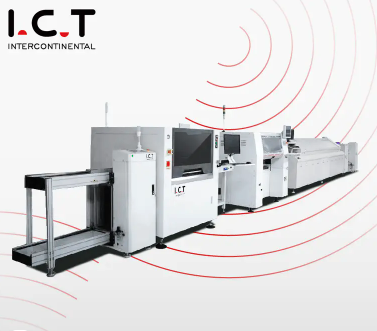

At vide, hvordan SMT -udbytte og omarbejdningsgrader fungerer, hjælper teams med at reducere omkostningerne og forbedre outputstabiliteten.
SMT -udbytte, ofte kaldet First Pass Prisen (FPY), viser procentdelen af bestyrelser, der passerer inspektion første gang. Det måler, hvor mange samlinger der bevæger sig fremad uden omarbejdning. Høj FPY indikerer en stabil, kontrolleret proces. Lav FPY -signaler tilbagevendende problemer i loddepastaudskrivning, placering eller refow.
Udbytte binder tæt på omarbejdning, skrot og produktionsgennemstrømning. Et lavt udbytte øges omarbejdet, der bruger arbejdskraft og materialer. Høje omarbejdningshastigheder langsom produktion, hvilket skaber flaskehalse, der reducerer gennemstrømning og fabrikseffektivitet. Overdreven defekter kan føre til skrot, hvis omarbejdning mislykkes, hvilket øger omkostningerne til affald.
Lavt udbytte øger arbejdskraft til omarbejdning og yderligere inspektioner. Hver omarbejdningscyklus betyder, at operatører bruger tid på at fastgøre tavler i stedet for at producere nye. Det hæver inspektionsbehov for at verificere reparerede enheder, hvilket tilføjer arbejdstiden. Materiale affald stiger, når plader har brug for udskiftningsdele, lodde eller flux under omarbejdning. Hyppig omarbejdning kan beskadige PCB'er og omdanne dem til skrot, hvilket fører til spildte komponenter og behandlingstid.
Lavt udbytte påvirker også ledetider og kundelevering. Produktionen bremser, når linjer håndterer omarbejdning, forsinket output. Kunder, der venter på levering, kan have længere ledetider, risikere mistede ordrer og skade fabrikens omdømme.
| Faktoreffekt | af |
|---|---|
| Arbejdskraft | Øget omarbejdning og inspektioner |
| Materiale | Mere skrot, højere materialeaffald |
| Ledetid | Længere leveringstider til kunderne |
Problemer med loddepasta er en almindelig årsag til lavt udbytte i SMT. Utilstrækkelig lodde kan føre til dårlige forbindelser. Loddebroen sker, når lodde strømmer mellem tæt placerede puder. Loddeballing er, når små kugler af loddemæssighed på PCB. Disse defekter skyldes ofte forkert stencildesign, ved hjælp af den forkerte pasta -type eller forkerte udskrivningsparametre.
Komponentplaceringsnøjagtighed er afgørende. Forkert justering opstår, når komponenter ikke placeres korrekt på puder. Tombstoning sker, når den ene ende af en komponent løfter puden. Skewing er, når komponenter ikke er på linje korrekt. Disse problemer skyldes ofte pick-and-place maskine nøjagtighed eller variationer i komponentemballage.
Reflow loddefejl påvirker udbyttet. Koldt loddeforbindelser sker, når lodde ikke smelter fuldt ud. Voids er tomme rum inden for loddeforbindelsen. Hoved-i-pillow (hofte) defekter forekommer, når lodde ikke har våd komponenten fuldt ud. Disse problemer er normalt forårsaget af forkerte reflowprofiler, PCB -varpage eller komponentoxidation.
Dårlig PCB og komponentkvalitet kan sænke udbyttet. Warped PCB gør det svært at danne gode loddeforbindelser. Komponentoxidation eller kontaminering kan forhindre korrekt lodning. Fugtfølsomme enheder (MSDS) kan også påvirke lodningskvaliteten, hvis det ikke håndteres korrekt.
Inspektion og test kan påvirke udbyttet. Falske positiver i automatiseret optisk inspektion (AOI) kan føre til unødvendig omarbejdning. Uopdagede defekter kan forårsage fejl i marken. Præcis inspektion og test er nøglen til at reducere omarbejdning og forbedre udbyttet.
Materialkvalitet er en nøglefaktor i SMT -udbyttet. PCB -overfladefinish påvirker loddeligheden. Dårlige opbevaringsbetingelser kan forringe materialer. Komponentkvalitet betyder også noget. Komponenter af lav kvalitet er mere tilbøjelige til at forårsage defekter. For eksempel kan oxiderede komponenter muligvis ikke lodde korrekt. Fugtfølsomme enheder (MSDS) kræver kontrolleret opbevaring for at forhindre warpage. Inspektion af indkommende materialer for defekter kan fange problemer tidligt, hvilket reducerer risikoen for mangler under produktionen.
Procesindstillinger påvirker udbyttet. Udskrivningsparametre skal være præcise. Placeringshastighed påvirker komponentnøjagtigheden. Reflow -profilindstillinger bestemmer loddeforbindelseskvaliteten. Forkerte indstillinger kan føre til defekter som kolde loddeforbindelser eller loddebro. For eksempel kan for hurtig placeringshastighed forårsage forkert justering, mens en forkert reflowprofil kan resultere i utilstrækkelig lodde. Finjustering af disse parametre baseret på de specifikke krav i PCB og komponenter kan forbedre udbyttet markant.
Udstyrsproblemer kan sænke udbyttet. Kalibrering sikrer, at maskiner fungerer korrekt. Regelmæssig vedligeholdelse forhindrer sammenbrud. Forkert justeret eller slidt udstyr kan forårsage defekter. For eksempel kan en forkert kalibreret pick-and-place-maskine muligvis fejle komponenter. Regelmæssigt kontrol og justering af udstyr sikrer ensartet ydelse. Brug af avancerede værktøjer som Lodde Pasta Inspection (SPI) -systemer kan hjælpe med at fange problemer tidligt i processen, hvilket reducerer sandsynligheden for, at defekter når senere stadier.
Menneskelig fejl er en anden faktor. Operatører kan begå fejl under håndteringen. Omarbejdning kan introducere nye defekter. Korrekt træning og klare procedurer reducerer fejl. For eksempel forhindrer håndtering af komponenter med omhu skader. Klare retningslinjer for omarbejdningsprocedurer kan minimere indførelsen af nye defekter. Implementering af fejlbeskyttelsesteknikker, såsom at bruge jigs eller inventar, kan også hjælpe med at reducere operatørfejl.
Ved at tackle disse rodårsager kan producenter forbedre SMT -udbyttet og reducere omarbejdning. Hver faktor spiller en afgørende rolle i at sikre produktion af høj kvalitet, fra materialehåndtering til behandling af optimering og vedligeholdelse af udstyr.
For at øge SMT -udbyttet skal du starte med loddepastaudskrivning. Valg af den rigtige stenciltykkelse og blændedesign er afgørende for præcis loddeaflejring. For eksempel kan der være behov for en tykkere stencil til større komponenter, mens en tyndere en fungerer bedre til fine pitch-dele. Kontrol af pasta -viskositet sikrer en ensartet strømning, og korrekte opbevaringsbetingelser forhindrer pasta i at udtørre eller blive forurenet. Brug af loddepastainspektion (SPI) -systemer kan fange defekter tidligt, spare tid og reducere omarbejdning. SPI-systemer giver feedback i realtid, så du kan justere udskrivningsprocessen på farten.
Komponentplaceringsnøjagtighed er nøglen til at reducere defekter. Kalibrer regelmæssigt pick-and-place-maskiner for at sikre, at de fungerer inden for tolerance. Brug visionjusteringssystemer til at minimere forkert placering, især for små eller komplekse komponenter. At arbejde tæt sammen med leverandører for at administrere komponentemballage -kvalitet sikrer, at dele passer godt på PCB. For eksempel er komponenter med ensartede dimensioner og emballage af høj kvalitet mindre tilbøjelige til at skifte under placering.
Reflow -profiler har brug for omhyggelig justering for at sikre ensartet lodning. Indstil profiler baseret på loddespastatypen og komponentdensiteten. For eksempel kan en pasta med et højere smeltepunkt kræve en anden profil end et med et lavere smeltepunkt. Overvåg ovnzoner og transporthastigheder tæt for at sikre jævn opvarmning på tværs af PCB. Brug af termoelementer til termisk profilering i realtid under produktion hjælper med at identificere og korrigere varme eller kolde pletter i ovnen, hvilket sikrer ensartet lodning.
Inspektionsstrategier skal afbalancere følsomhed og nøjagtighed for at reducere falske positiver og fange reelle mangler. Juster indstillinger for automatiseret optisk inspektion (AOI) for at reducere falske positiver, hvilket kan føre til unødvendige omarbejdning. Brug røntgeninspektion til komplekse komponenter som BGA'er og QFN'er, hvor skjulte loddeforbindelser er almindelige. Regelmæssig vedligeholdelse af udstyr holder inspektionsværktøjer nøjagtige og pålidelige, hvilket sikrer, at defekter fanges tidligt og konsekvent.
Materialehåndtering og opbevaring påvirker udbyttet markant. Opbevar fugtfølsomme enheder (MSDS) i kontrollerede miljøer for at forhindre skader i fugtigheden. Undersøg indkommende PCB og komponenter for oxidation eller varpage, hvilket kan påvirke loddeligheden og komponentplaceringen. Korrekt opbevaring og inspektion sikrer, at materialer er klar til produktion, reducerer defekter og omarbejdning. For eksempel forhindrer opbevaring af PCB i et tørt, køligt miljø warpage, mens inspektion af komponenter ved ankomsten kan fange oxidation tidligt.
Ved at fokusere på disse områder kan du reducere SMT -omarbejdet markant og forbedre det samlede udbytte. Hvert trin, fra optimering af loddepastaudskrivning til implementering af effektive inspektionsstrategier, spiller en afgørende rolle i at sikre produktion af høj kvalitet.
| handlinger med lav udbytte | kategori |
|---|---|
| Optimer udskrivning af loddepasta | Vælg korrekt stenciltykkelse - Brug SPI til detektion af tidlig defekt |
| Forbedre komponentplaceringsnøjagtighed | Kalibrer regelmæssigt maskiner - Brug visionjusteringssystemer |
| Finjon reflow-profiler | Indstil profiler baseret på pastatype - Overvåg ovnzoner |
| Implementere effektive inspektionsstrategier | Juster AOI -følsomhed - Brug røntgenbillede til komplekse komponenter |
| Materiale og opbevaringskontroller | Butik MSDS korrekt - inspicér indgående materialer |
Statistisk processtyring (SPC) er et kraftfuldt værktøj til at opretholde SMT -processtabilitet. Ved kontinuerlig overvågning af nøglemetriks såsom loddepasta -volumen, stenciljustering og placering af komponentplacering hjælper SPC med at identificere variationer tidligt. Indstilling af kontrolgrænser giver dig mulighed for at registrere afvigelser, før de fører til mangler. SPC -diagrammer giver visuel indsigt i processtendenser, hvilket gør det muligt for proaktive justeringer at holde din produktionslinje kørende glat og konsekvent.
Udbytte -trendanalyse er vigtig for at identificere tilbagevendende defektmønstre. Ved at spore udbytte over tid kan du få øje på, om defekter øges eller falder. Denne analyse hjælper med at præcisere de mest almindelige problemer, så du kan fokusere din forbedringsindsats, hvor de er mest nødvendige. For eksempel, hvis du bemærker en konsekvent stigning i loddebro -defekter, kan du undersøge stencildesignet eller loddepasta -udskrivningsparametre for at adressere grundårsagen.
Produktionsudførelsessystemer (MES) tilbyder realtidssporing af defekt- og omarbejdningsdata. Disse systemer fanger information, som det sker på produktionslinjen, hvilket muliggør hurtige svar på nye problemer. MES kan integreres med andre værktøjer som SPC for at give et omfattende overblik over din fremstillingsproces. Data i realtid giver dig mulighed for at tage informerede beslutninger, optimere arbejdsgange og reducere nedetid. Ved at udnytte MES kan du forbedre den samlede produktionseffektivitet og udbytte.
En førende elektronikproducent kæmpede med gravstoningsproblemer, hvor komponenter løftede puderne under reflow -lodning. Denne defekt var især udbredt i små, passive komponenter. Holdet besluttede at undersøge reflowprofilen og justere temperaturrampshastigheder og spids temperaturer. Ved at finjustere disse parametre var de i stand til at reducere gravstoning med 80%. Dette forbedrede ikke kun udbyttet, men forbedrede også pålideligheden af det endelige produkt. Succesen blev tilskrevet bedre termisk kontrol, hvilket sikrede endda opvarmning på tværs af PCB.
En anden producent stod over for vedvarende loddebrosproblemer, især i tæt befolkede PCB. Holdet indså, at deres stencildesign ikke var optimalt til loddepastaudgivelsen. De reviderede stencilåbningsstørrelser og former og sikrede bedre justering med PCB -puderne. Denne enkle ændring førte til en 75% reduktion i loddebro -defekter. Det forbedrede stencildesign muliggjorde mere præcis afsætning af loddepasta, minimering af risikoen for loddebro og reducering af omarbejdning markant.
Et tredje eksempel involverer en fabrik, der kæmpede med utilstrækkelige loddehændelser, hvilket førte til dårlige elektriske forbindelser. Holdet implementerede Soltod Pasta Inspection (SPI) -systemer til overvågning af loddepasta -udskrivningsprocessen. Ved at analysere SPI -data identificerede de uoverensstemmelser i udskrivningsparametrene, såsom stenciljustering og indsæt viskositet. Justering af disse parametre baseret på SPI -feedback reducerede utilstrækkelige loddefekter med 90%. Fabrikken introducerede også regelmæssig vedligeholdelseskontrol for trykudstyret, hvilket yderligere forbedrede procesens konsistens.
Disse casestudier illustrerer, hvordan målrettede interventioner kan forbedre SMT -udbyttet markant. Uanset om det optimerer refow -profiler, forbedrer stencildesign eller udnytter SPI -data, kan disse strategier gøre en betydelig forskel i at reducere defekter og omarbejdning. Ved at fokusere på disse områder kan producenter opnå højere udbytter og mere pålidelige produkter.
Gode SMT -udbyttemål varierer. Højblandingsproduktion sigter mod 95% udbytte på grund af hyppige opsætningsændringer. Produktionsmål med høj volumen 98% eller højere, da processer er mere stabile. At indstille realistiske mål hjælper med at styre forventningerne og fokusere på kontinuerlig forbedring.
Kontroller reflowprofiler regelmæssigt. Daglige kontroller er ideelle til produktion med høj volumen for at fange problemer tidligt. For høj-mix-produktion skal du kontrollere profiler med hver opsætningændring. Konsekvent overvågning sikrer optimal lodning og reducerer defekter.
AOI hjælper, men reducerer ikke altid omarbejdning. Det afhænger af kalibrering og indstillinger. Overfølsomme AOI kan markere falske defekter og øge omarbejdet. Korrekt indstillet AOI reducerer falske positive og fanger reelle problemer, hvilket forbedrer udbyttet.
Tombstoning i 0402 komponenter er almindelig. Juster reflowprofiler for at sikre jævn opvarmning. Brug flux med høj overfladespænding for at holde komponenterne nede. Korrekt stencildesign hjælper også. Finjustering af disse faktorer reducerer gravstoning og forbedrer udbyttet.
At forstå og forbedre SMT -udbyttet er afgørende for at reducere omkostninger og øge effektiviteten. Fra optimering af loddepastaudskrivning til finjustering af reflowprofiler spiller hvert trin en vigtig rolle i at minimere omarbejdning og maksimere output.
Ved at udnytte de rigtige værktøjer, dataanalyse og ekspertvejledning fra virksomheder som Dongguan ICT Technology Co., Ltd. , kan du identificere og tackle de grundlæggende årsager til lavt udbytte. Uanset om du har at gøre med materielle problemer, procesparametre eller udstyrskalibrering, vil det at tage en proaktiv tilgang føre til betydelige forbedringer i din SMT -produktion.
