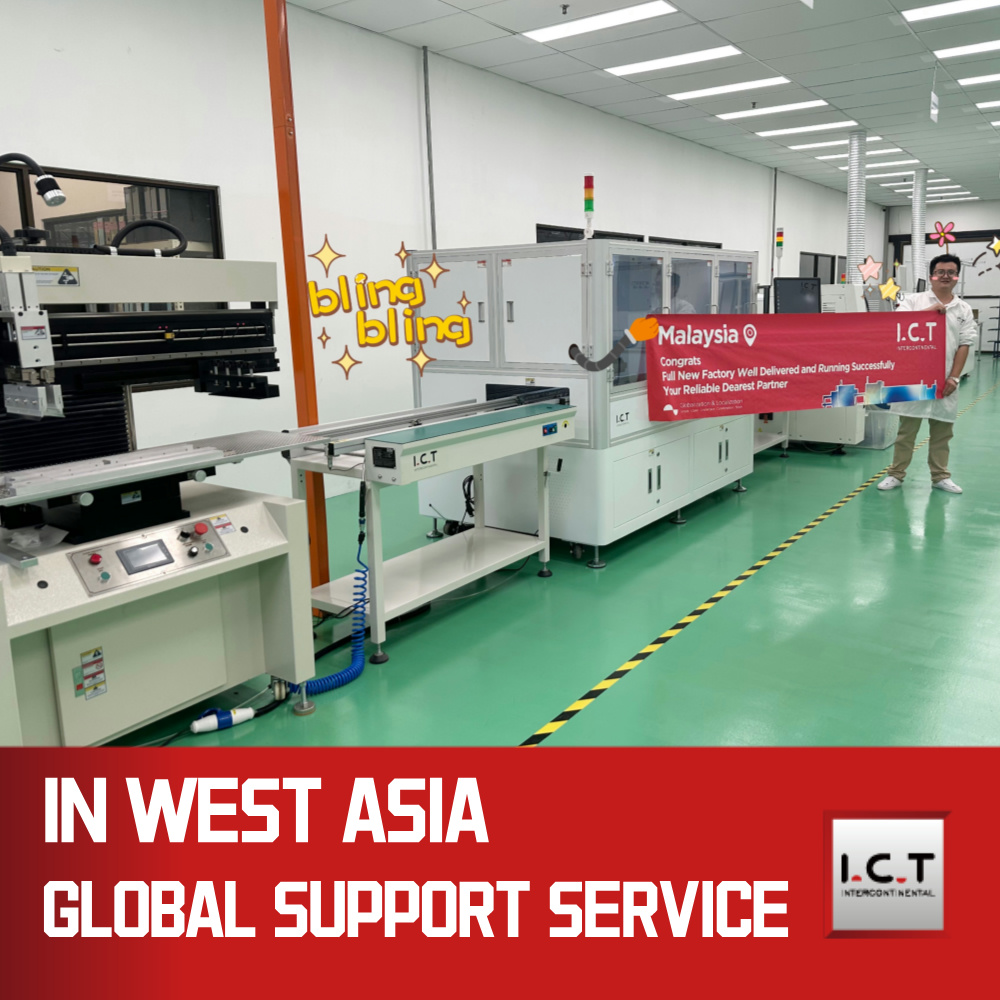

Ønsker du at øge effektiviteten i din elektronikproduktion? At designe den rigtige SMT-linje er afgørende for succes. En SMT-linje integrerer flere processer, herunder loddepasta-udskrivning, komponentplacering, reflow-lodning og inspektionssystemer.
Korrekt design påvirker effektiviteten, kvaliteten og omkostningerne markant. I dette indlæg vil vi undersøge, hvordan man effektivt designer en SMT-linje, med fokus på layoutmuligheder, automatiseringsniveauer og væsentlige tavlefaktorer. Du vil også opdage indsigt fra ICT, en leder inden for intelligente SMT-løsninger.
At designe en effektiv SMT-linje kræver omhyggelig overvejelse af produktionsmål. At forstå disse mål hjælper med at forme dine designvalg. Her er nogle vigtige aspekter at overveje.
Produktionsvolumen: Høj-Volume vs. Lav-Volume
Produktionsvolumen spiller en væsentlig rolle i at bestemme layoutet og automatiseringsniveauet for din SMT-linje.
● Højvolumenproduktion: For producenter, der sigter efter masseproduktion, er effektivitet altafgørende. Det betyder ofte, at man vælger fuldautomatiske systemer. Disse linjer kan køre kontinuerligt, hvilket reducerer arbejdsomkostningerne og øger gennemløbet. Eksempelvis er ICTs fuldautomatiske løsninger, ligesom ICT-5151 printeren, designet til at håndtere store batches effektivt.
● Lavvolumenproduktion: I modsætning hertil involverer lavvolumenproduktion ofte flere manuelle processer. Dette er almindeligt i prototyping eller brugerdefinerede ordrer. Her er fleksibilitet nøglen. Halvautomatiske maskiner kan bruges til at muliggøre hurtige skift mellem forskellige produkter. Denne tilpasningsevne hjælper med at imødekomme varierende kundekrav uden væsentlig nedetid.
At tilpasse dit SMT-linjedesign til dine forretningsmål er afgørende. Det sikrer, at dine produktionskapaciteter opfylder markedets krav. Sådan griber du dette an:
1. Markedskrav: At forstå aktuelle markedstendenser hjælper dig med at beslutte, hvilke produkter du skal fokusere på. Hvis der for eksempel er en stigning i efterspørgslen efter smarte enheder, bør din SMT-linje være i stand til effektivt at producere komponenter til disse produkter.
2. Produkttyper: Forskellige produkter kræver forskellige tilgange. PCB'er med høj tæthed kan have brug for avancerede placeringsmaskiner, mens enklere design kan fungere med grundlæggende modeller. At kende de typer produkter, du har til hensigt at fremstille, vil guide dit valg af udstyr.
3. Skalerbarhed: Efterhånden som din virksomhed vokser, bør din SMT-linje tilpasse sig. Modulære design giver mulighed for nemme opgraderinger og udvidelser. Det betyder, at du kan tilføje nye maskiner eller funktioner uden at skulle overhale hele systemet.
Design aspekt | Produktion med høj volumen | Produktion med lav volumen |
Automatiseringsniveau | Fuldt automatiserede systemer | Halvautomatiske eller manuelle systemer |
Fleksibilitet | Mindre fleksibel, fokuseret på effektivitet | Meget fleksibel til hurtige omstillinger |
Omkostningsstruktur | Lavere pris pr. enhed på grund af skala | Højere pris pr. enhed, men tilpasningsdygtig |
Udstyrsbehov | Avanceret maskineri til hastighed | Grundlæggende maskineri med manuel støtte |
Ved at overveje disse faktorer kan du skabe en velafrundet SMT-linje, der opfylder både nuværende og fremtidige produktionsmål. Denne tankevækkende tilgang vil ikke kun øge effektiviteten, men også forbedre den overordnede produktkvalitet.
Husk, at det rigtige design stemmer nøje overens med dine specifikke forretningsmål og markedsbehov. Ved at fokusere på produktionsvolumen og tilpasse den til dine mål, sætter du scenen for en succesfuld SMT-linje.
At vælge det rigtige layout til din SMT-linje er afgørende. Det påvirker effektiviteten, produktionshastigheden og den overordnede arbejdsgang. Lad os undersøge tre almindelige layoutmuligheder: lineære, U-formede og modulære designs.
Beskrivelse og fordele
Et lineært layout er et af de enkleste designs. Den organiserer maskiner i en lige linje, hvilket giver mulighed for en ligetil strøm af materialer.
● Enkelhed: Dette design er nemt at implementere og administrere.
● Nem overvågning: Operatører kan nemt overskue hele processen og identificere flaskehalse hurtigt.
Sager med bedste brug
Lineære layout fungerer bedst til højvolumen, lavmix produktionsmiljøer. For eksempel, når der fremstilles store mængder af det samme produkt, maksimerer dette layout effektiviteten. Det strømliner driften, reducerer opsætningstiden og minimerer spild.
Beskrivelse og fordele
Det U-formede layout giver et kompakt design, der bringer arbejdsstationer tættere på hinanden. Dette layout forbedrer kommunikation og samarbejde mellem teammedlemmer.
● Pladsbesparende: U-formen udnytter gulvpladsen effektivt, hvilket giver mulighed for flere maskiner på et mindre område.
● Materialehåndteringseffektivitet: Det reducerer den afstand, materialer skal tilbagelægge, hvilket fremskynder produktionen.
Scenarier til fordel
Dette layout er særligt fordelagtigt for ICT's modulære udstyr. Når fleksibilitet er nødvendig, tillader det U-formede design hurtige justeringer. Den er ideel til miljøer, hvor forskellige produkter produceres i mindre partier, hvilket giver en balance mellem hastighed og tilpasningsevne.
Forklaring af modulære designs
Modulære layouts fokuserer på fleksibilitet og skalerbarhed. De består af selvstændige arbejdsstationer, der kan omarrangeres efter behov.
● Fleksibilitet: Dette design giver mulighed for hurtige skift mellem forskellige produkter.
● Tilpasningsevne: Hvis produktionsbehovene ændrer sig, kan du nemt ændre layoutet uden væsentlig nedetid.
Fordele for miljøer med højt mix og lavt volumen
Modulære layouts skinner i høj-mix, lav-volumen indstillinger. De gør det muligt for producenterne at reagere hurtigt på markedets krav. For eksempel, hvis en ny produktlinje introduceres, kan den integreres i det eksisterende layout med minimal forstyrrelse.
Når du vælger et layout til din SMT-linje, skal du overveje flere faktorer:
● Plads: Evaluer dit anlægs layout og tilgængelige plads.
● Workflow: Sørg for, at designet understøtter et effektivt materialeflow.
● Produkttyper: Forskellige produkter kan kræve forskellige opsætninger.
Eksempler på vellykkede implementeringer
IKT har med succes implementeret forskellige layouts i forskellige brancher. For eksempel bruger de i bilelektronik ofte U-formede layouts for at øge effektiviteten. I modsætning hertil nyder højvolumen forbrugerelektronikproduktion ofte godt af lineære designs.
Layouttype | Bedst til | Nøglefordele |
Lineær | Høj volumen, lav mix | Enkelhed, let overvågning |
U-formet | Fleksible, mindre partier | Pladsbesparende, effektiv håndtering |
Modulært | Højt mix, lavt volumen | Hurtige omstillinger, tilpasningsevne |
At vælge det rigtige layout er afgørende for at optimere din SMT-linje. Hver mulighed har unikke fordele, og forståelsen af dem hjælper dig med at træffe informerede beslutninger.
Når man designer en SMT-linje, er det vigtigt at forstå automatiseringsniveauer. Valget mellem manuelle, halvautomatiske og fuldautomatiske systemer påvirker effektiviteten og produktionskapaciteten. Lad os nedbryde disse muligheder og se, hvordan de passer ind i dine produktionsmål.
Manuelle systemer
Manuelle systemer er stærkt afhængige af menneskelige operatører til opgaver.
● Fleksibilitet: De giver mulighed for hurtige justeringer og er ideelle til løb med lavt volumen.
● Lavere startomkostninger: Startinvesteringen er lavere, hvilket gør den velegnet til startups eller prototyping.
Semi-automatiske systemer
Halvautomatiske systemer skaber balance mellem manuelle og fuldautomatiske processer.
● Operatørinddragelse: Disse systemer kræver en vis menneskelig indgriben, som kan fremskynde produktionen, samtidig med at de tilbyder fleksibilitet.
● Ideel til små partier: Fantastisk til virksomheder, der producerer varierede produkter i mindre mængder.
Fuldautomatiske systemer
Fuldautomatiske systemer håndterer alt fra start til slut.
● Effektivitet: De arbejder kontinuerligt og maksimerer gennemløbet.
● Konsistens: Automatiserede linjer producerer ensartet kvalitet, hvilket reducerer menneskelige fejl.
ICT tilbyder avancerede automationsløsninger, såsom ICT-5151 og ICT-SM481 Plus. Disse maskiner øger produktionseffektiviteten markant, hvilket gør det muligt for producenterne at følge med den store efterspørgsel.
Manuelle og semi-automatiske systemer er fremragende valg til specifikke scenarier:
● Små batches og prototyper: Hvis du producerer små mængder eller tester nye designs, giver manuelle systemer den nødvendige fleksibilitet.
● Lavere startomkostninger: Disse systemer kræver færre forudgående investeringer, hvilket gør dem tilgængelige for mindre virksomheder.
For eksempel kan en startup, der udvikler unikke elektroniske produkter, drage fordel af en semi-automatisk opsætning. Det giver dem mulighed for hurtigt at tilpasse sig designændringer uden at forpligte sig til en fuldautomatisk linje.
Fuldt automatiserede SMT-linjer giver flere fordele, især til højvolumenproduktion:
● Omkostningsbesparelser: Selvom den oprindelige investering er højere, reducerer automatisering lønomkostningerne over tid.
● Øget effektivitet: Automatiserede linjer kan køre 24/7, hvilket øger output markant.
● Konsekvent kvalitet: Med mindre menneskelig indgriben falder sandsynligheden for defekter.
ICT's fuldautomatiske løsninger, som ICT-5151 og ICT-SM481 Plus, eksemplificerer disse fordele. De integreres problemfrit i eksisterende arbejdsgange og giver pålidelig ydeevne og output af høj kvalitet.
For at opretholde kvaliteten i en SMT-linje er det vigtigt at integrere inspektionssystemer.
● Rolle af AOI og SPI: Automated Optical Inspection (AOI) og Solder Paste Inspection (SPI) systemer hjælper med at opdage defekter tidligt i processen.
● Kvalitetssikring: Disse systemer sikrer, at komponenterne er placeret korrekt, og at loddet påføres ensartet.
IKT's inspektionsteknologier spiller en afgørende rolle for at reducere defekter. Ved at implementere disse systemer kan producenter fange problemer, før de eskalerer, hvilket sikrer produkter af høj kvalitet.
Automatiseringsniveau | Nøglefunktioner | Sager med bedste brug |
Manuel | Høj fleksibilitet, lavere omkostninger | Prototyping, lav-volumen produktion |
Semi-automatisk | Operatørinddragelse, moderate omkostninger | Små partier, varierede produkter |
Fuldautomatisk | Høj effektivitet, ensartet kvalitet | Højvolumen produktion |
Det er vigtigt at vælge det rigtige automatiseringsniveau til din SMT-linje. Hver mulighed har unikke fordele, og forståelsen af dem hjælper dig med at tilpasse dine produktionskapaciteter til dine forretningsmål.
Når man designer en SMT-linje, har flere pladefaktorer væsentlig indflydelse på den samlede effektivitet og kvaliteten af produktionen. At forstå disse faktorer kan hjælpe dig med at optimere dine processer og forbedre produktets pålidelighed.
Betydningen af panelstørrelse
Panelstørrelsen er afgørende i SMT-linjer. Det påvirker direkte layoutet, maskinvalget og den samlede produktionseffektivitet.
● Maksimering af plads: Korrekt panelering giver mulighed for bedre udnyttelse af arbejdsområdet. Dette kan føre til øget gennemløb og reduceret spild.
● Kompatibilitet: Sørg for, at dine paneler passer godt ind i de maskiner, der bruges i din SMT-linje. Denne kompatibilitet minimerer håndteringsproblemer og forbedrer arbejdsgangen.
Retningslinjer for effektiv paneldeling
Overvej følgende retningslinjer for at maksimere plads og effektivitet:
● Standardstørrelser: Brug industristandard panelstørrelser, når det er muligt. Dette gør det nemmere at integrere med eksisterende udstyr.
● Design til håndtering: Sørg for, at paneler er designet til nem håndtering, hvilket minimerer risikoen for beskadigelse under transport gennem SMT-linjen.
● Optimer layout: Arranger komponenter på paneler for at minimere behovet for omplacering under montering.
Tillidsmænds rolle
Fiducials er referencepunkter, der hjælper med den nøjagtige placering af komponenter på PCB'er. De er essentielle for at opretholde justering under montering.
● Nøjagtighed: Korrekt korrekt placering sikrer, at komponenterne placeres korrekt, hvilket reducerer risikoen for fejljustering.
● Effektivitet: Ved at give klare referencepunkter strømliner eksperter opsætningsprocessen for automatiserede maskiner.
Best Practices for Fiducial Design
For at sikre pålidelig montering skal du følge disse bedste praksisser for pålideligt design:
● Størrelse og form: Brug en standardstørrelse og -form til brugere for at sikre ensartethed på tværs af forskellige brædder.
● Placering: Placér hjælpemidler væk fra komponentområder for at undgå interferens under samlingsprocessen.
● Kontrast: Sørg for, at referencerne har en høj kontrast mod PCB-overfladen for nem detektering af inspektionssystemer.
Vigtigheden af kantrydning
Kantafstand refererer til afstanden mellem kanten af printkortet og komponenterne. Denne faktor er afgørende for maskinhåndtering og termisk ydeevne.
● Maskinhåndtering: Tilstrækkelig kantfrigang forhindrer komponenter i at blive beskadiget under forarbejdning. Det giver også maskiner mulighed for nemt at gribe og transportere brædder.
● Termisk ydeevne: Tilstrækkelig frigang hjælper med at opretholde en jævn opvarmning under reflow-processen, hvilket reducerer risikoen for defekter.
Balancerende termisk masse
Afbalancering af termisk masse er afgørende for at opnå optimale reflow-forhold.
● Ensartet opvarmning: Sørg for, at PCB-designet tillader jævn opvarmning under genstrømningsfasen. Dette forhindrer problemer som loddebrodannelse eller kolde loddesamlinger.
● Materialevalg: Vælg materialer, der understøtter effektiv varmeoverførsel, hvilket bidrager til ensartede termiske profiler under produktionen.
Tavlefaktor | Nøgleovervejelser | Indvirkning på SMT Line |
Panelbehandling | Standardstørrelser, design til håndtering | Maksimerer pladsen, forbedrer arbejdsgangen |
Tillidsmæssig placering | Størrelse, form og kontrast | Forbedrer komponentplaceringsnøjagtigheden |
Kantfrihed | Afstand fra printkant | Forhindrer skader, understøtter termisk ydeevne |
Termisk masse | Ensartet opvarmning, materialevalg | Reducerer fejl, sikrer kvalitet |
Ved at være opmærksom på disse tavlefaktorer kan du forbedre designet og effektiviteten af din SMT-linje markant. Hvert element spiller en rolle i at sikre højkvalitetsproduktion og pålidelig montering.
Kvalitetskontrol er en vital komponent i enhver SMT-linje. Det sikrer, at produkterne lever op til de krævede standarder og hjælper med at forhindre dyre defekter. Lad os undersøge almindelige defekter, deres forebyggelsesstrategier og vigtigheden af at implementere robuste kvalitetskontrolforanstaltninger.
Oversigt over potentielle defekter
Ved SMT montage kan der opstå flere fejl under produktionen. Nogle af de mest almindelige omfatter:
● Utilstrækkelig lodning: Dette sker, når der ikke er påført nok loddemetal, hvilket fører til svage elektriske forbindelser.
● Fejljustering: Komponenter er muligvis ikke placeret korrekt, hvilket resulterer i dårlig ydeevne eller fejl.
Strategier for tidlig opdagelse og forebyggelse
For at minimere disse defekter er det vigtigt at implementere effektive kvalitetskontrolsystemer. Her er nogle strategier:
● Regelmæssige inspektioner: Udfør hyppige kontroller under monteringsprocessen for at opdage problemer tidligt.
● Uddannelse af operatører: Sørg for, at operatører er veluddannede i at håndtere maskiner og forstå potentielle defekter.
● Udnyttelse af teknologi: Integrer avancerede overvågningssystemer for at opdage uregelmæssigheder i realtid. Dette kan reducere risikoen for, at fejl bliver ubemærket.
Betydningen af SPI og AOI
Loddepastainspektion (SPI) og Automated Optical Inspection (AOI) er afgørende for at opretholde høj kvalitet i hele SMT-linjen.
● SPI: Denne teknologi kontrollerer mængden og placeringen af loddepasta på printkortet, før komponenterne placeres. Det hjælper med at identificere utilstrækkeligt loddemiddel før reflow-processen.
● AOI: Efter at komponenter er placeret, inspicerer AOI-systemer for korrekt placering og loddekvalitet. De kan fange fejljusteringer og defekter, der kan kompromittere samlingen.
Kontinuerlig forbedring gennem dataanalyse
Udnyttelse af dataanalyse er afgørende for løbende forbedringer i kvalitetskontrol.
● Feedback loops: Implementer feedback loops for at analysere fejldata og identificere trends. Dette giver mulighed for proaktive justeringer af processer.
● IKT's teknologi: IKT tilbyder avancerede løsninger, der integrerer dataanalyseværktøjer i SMT-linjen. Disse værktøjer hjælper producenter med at spore præstationsmålinger og forbedre kvaliteten over tid.
Kvalitetskontrolforanstaltning | Formål | Fordele |
SPI | Tjek påføring af loddepasta | Forhindrer utilstrækkelig lodning |
Aoi | Inspicerer komponentplacering og lodning | Registrerer fejljustering og defekter |
Dataanalyse | Analyserer defekttendenser | Understøtter løbende forbedringer |
Ved at fokusere på kvalitetskontrol kan producenterne forbedre pålideligheden af deres SMT-linjer markant. Implementering af disse foranstaltninger reducerer ikke kun defekter, men forbedrer også den samlede effektivitet og kundetilfredshed.
At designe den rigtige SMT-linje involverer omhyggelig overvejelse af layout, automatiseringsniveauer og tavlefaktorer.
Hvert element spiller en afgørende rolle for produktionseffektivitet og kvalitet.
At optimere dit SMT-linjedesign kan forbedre din konkurrencefordel markant.
En veldesignet SMT-linje forbedrer ikke kun produktiviteten, men sikrer også output af høj kvalitet.
A: De mest almindelige layouts er lineære, U-formede og modulære designs, hver egnet til forskellige produktionsbehov.
A: Højere automatiseringsniveauer øger effektiviteten ved at reducere manuelt arbejde og minimere fejl, hvilket fører til hurtigere produktion.
A: Overvej panelstørrelse, komponenttyper, automatiseringsniveau og inspektionssystemer for at sikre kompatibilitet og effektivitet.
A: Implementer SPI- og AOI-systemer, udfør regelmæssige inspektioner og analyser defektdata for løbende forbedringer.
A: Panelisering maksimerer pladsen, forbedrer håndteringen og giver mulighed for effektiv brug af ressourcer under produktionen.
