| ICT Online AOI Inspektionsmaskine AI-5146
ICT online aoi inspektionsmaskinen AI-5146 bruger et højpræcisions farvekamera til at fange PCB-billeder i realtid. Det anvender CNN's dyb læring til smart at opdage komponent- og loddefejl. Denne smt-produktionslinje online aoi-maskine passer til præ-reflow og post-reflow-tjek. Det tilbyder lave falske alarmer, høj hastighed og nem opsætning. Brugere får stabile resultater med GR&R under 10 %. Den understøtter fjernbetjening og MES-datalinks for bedre fabriksflow.
| Funktion

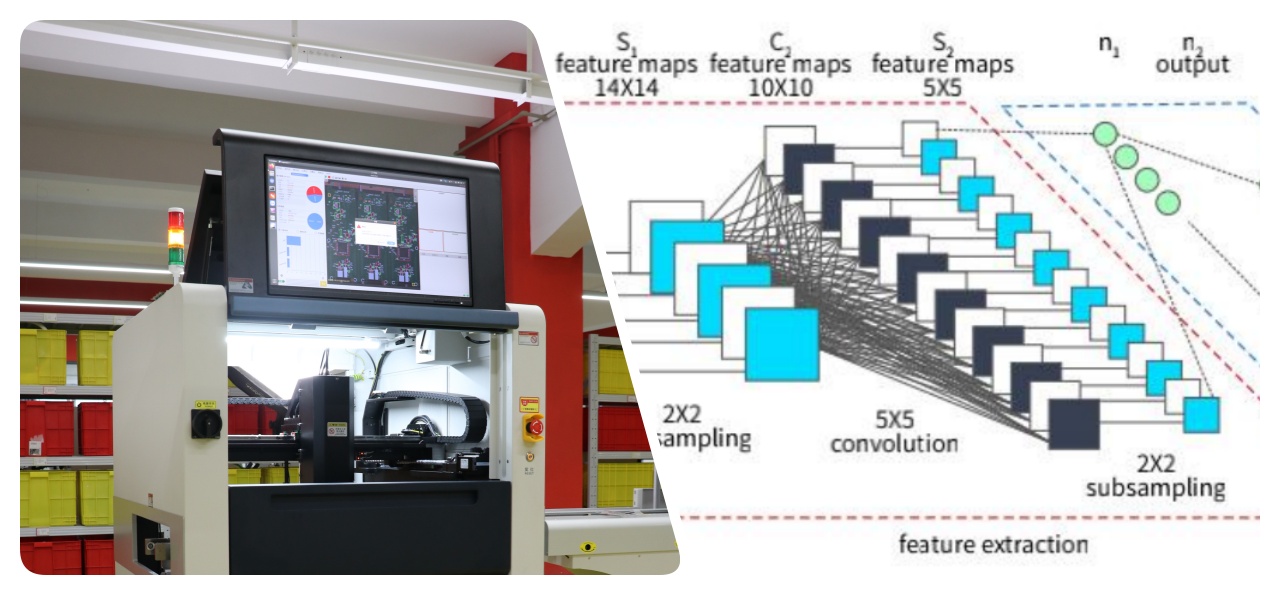

AI-5146W automatiske pcb aoi-maskine anvender dyb læring gennem CNN for at optimere big data og muliggøre intelligent minimalistisk programmering. Den identificerer automatisk komponenter og loddesamlinger med et enkelt klik, og løser problemer med lange programmeringstider og høje falske alarmer, der er almindelige i traditionelle metoder. Trænet på store datasæt, skelner den nøjagtigt NG fra OK-plader, selv med varierende loddesamlingsformer. Dette reducerer fejlinspektioner og forbedrer generaliseringen til forskellige scenarier, såsom håndtering af komponentudhæng eller stifthuller i loddemetal uden interferens.

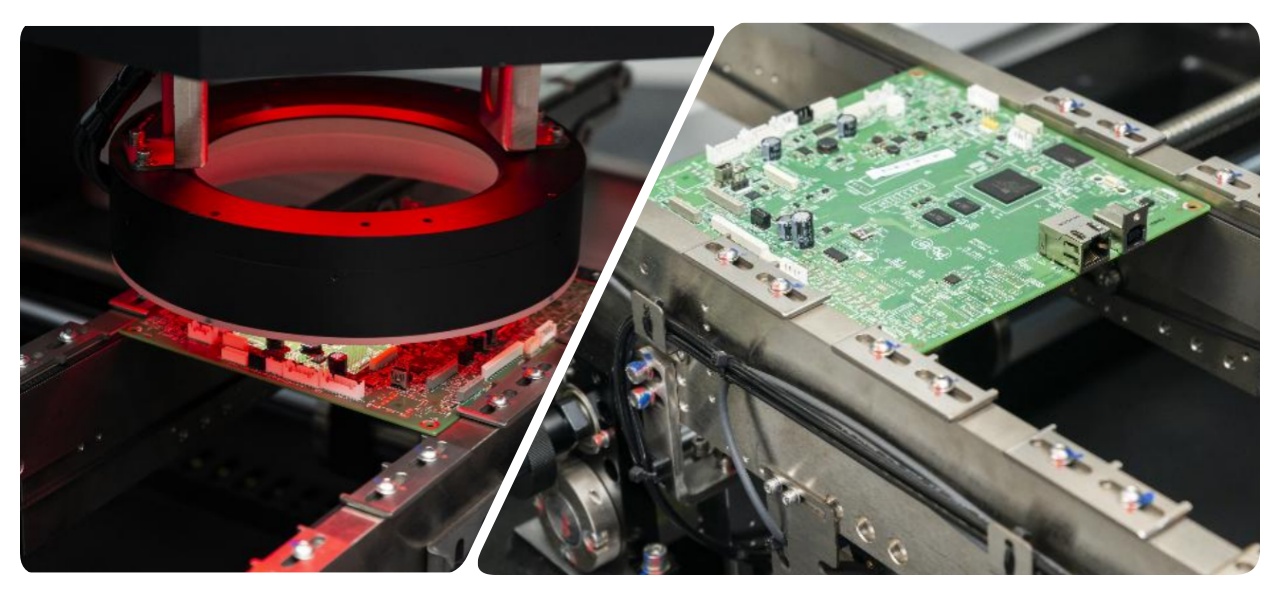

Topkamera optager med 0,23 sek pr. FOV. Dyb justering holder hurtig bevægelse. Den beregner næste felt, mens den optager det nuværende. Vejplanlægning af automatiske ruter for effektivitet. Den online aoi inspektionsmaskine håndterer nemt store PCB'er. Den passer til linjer med høj lydstyrke uden afmatning. Brugere får mere output pr. skift.
Den finder manglende, skæv, bro, overskydende loddemetal og mere. Auto IC pin-bokse bedømmer flere defekter på én gang. Den ignorerer tavlefarve eller tegnskift. Generalisering håndterer overhæng eller små afvigelser. Den online aoi inspektionsmaskine holder lave falske rater i komplekse sager.
| Specifikation
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini komponent | 01005chip, 0,3 pitch IC og specialformet | |
| Opløsning@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M pixel intelligent digitalt industrikamera | |
| Linse | Telecentrisk linse | |
| Lys | RGB+W 4 farveintegral | |
| Inspektionshastighed | 0,23 sek/FOV | |
| Inspektionsalgoritme | CNN, farvekontrast, konturgenkendelse, offsetinspektion, skabelonmatchning, tegnsammenligning, OCR osv. | |
| Inspektionsvare | Komponent: Fraværende, Omvendt, Fejljustering, Ødelagt, Ekstra, Fremmedlegemer, Plettet osv. Lodde: Utilstrækkelig lodning, overdreven lodning, brodannelse, pseudo lodning osv. Andet: Stregkodegenkendelse/QR-kodegenkendelse/OCR. | |
| PCB -størrelse | 50*50mm~510*460mm (Stort bordtilstand: Venstre mod højre: max 730*460mm Højre til venstre: max 640*460mm) | 50*50mm~510*610mm (Enkeltskinnedrift) 50*50mm ~ 510*330mm (Dobbelt skinnedrift) |
| Jernbane | Enkelt skinne | Dobbelt skinne |
| PCB Højde | Top: 25 mm, bund: 80 mm | Top: 25 mm, bund: 30 mm |
| PCB -tykkelse | 0,3 ~ 6,0 mm | |
| PCB kant | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB -vægt | Max: 3 kg | |
| Transportørhøjde | 900 ± 20 mm | |
| Med justering | Manuel & Auto | |
| Transportør retning | L ~R eller R ~L | |
| Magt | AC220 50/60Hz,5A | |
| Nominel effekt | 380W | |
| Meddelelse | Smema | |
| Vægt | 750 kg | 790 kg |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste

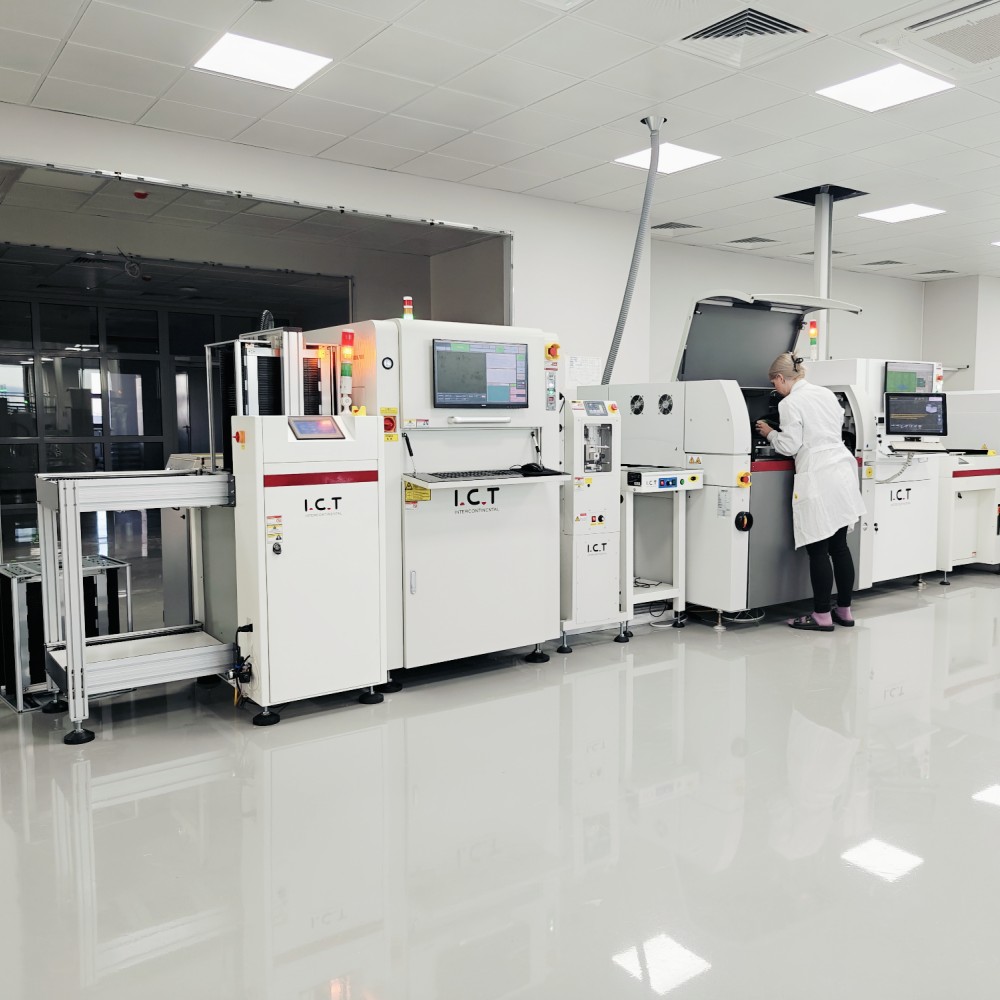

Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Video om kundesucces
Se ICT-5146 marketingvideoen for at se online aoi-inspektionsmaskinen i aktion. Det starter med et elegant ydre og vigtige salgsargumenter. Indvendige visninger viser højpræcisionskamera og RGB+W-lys. Maskinen kører problemfrit på SMT-linjen og tager billeder i realtid. AI-programmeringsdemo fremhæver et-klik komponent-id og loddekontrol. Den viser defekte eksempler som bro eller manglende dele. Hurtig opsætning og eksterne links vises. Slut viser stabil drift på fabrikken, hvilket øger udbytte og hastighed.
| Service og træningssupport
IKT tilbyder fuld support til online aoi inspektionsmaskinen. Vores team håndterer installation, fejlretning og vedligeholdelse. Fjernhjælp løser problemer hurtigt. Vi tilbyder undervisning på stedet eller online for nem brug. Brugere lærer programmering, defektopsætning og dataanalyse. Regelmæssige opdateringer holder softwaren opdateret. Globale servicecentre sikrer hurtig levering af reservedele. Dette opbygger brugerfærdigheder og maskinoppetid.
| Kundeanmeldelser

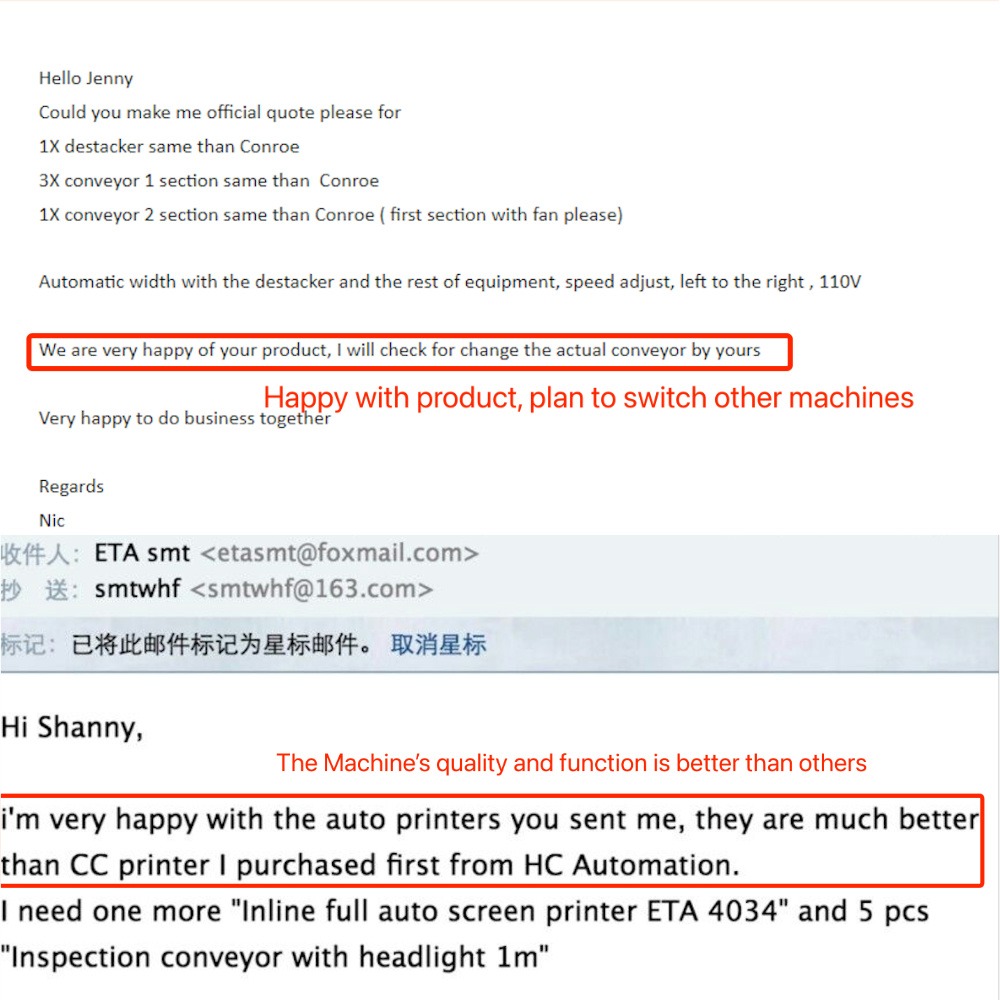

Kunder elsker vores ingeniørers hurtige respons og ekspertrettelser. De roser online aoi inspektionsmaskinen for præcise kontroller og lave fejl. Sikker pakning beskytter under afsendelse. Hurtig problemløsning reducerer ventetiden. Stabil ydeevne booster deres linjer.
| Certificeringer og standarder
ICT har CE for sikkerhed, RoHS for grønne materialer og ISO9001 for kvalitetskontrol. Vi har patenter på nøgleteknologi som AI-algoritmer. Disse beviser pålidelig konstruktion og innovation.
| Om ICT Company og vores SMT Factory
ICT har egen R&D og produktion på 12.000 m² fabrik. Over 89 medarbejdere omfatter 20 ingeniører. Vi vokser hurtigt og betjener 1600+ kunder i 72 lande. Strenge tests og kvalitetssystemer sikrer topprodukter. Globale afdelinger tilbyder lokal hjælp.
