IKT-4034
I.C.T
SMT Stencil Printer
| Antal: | |
|---|---|

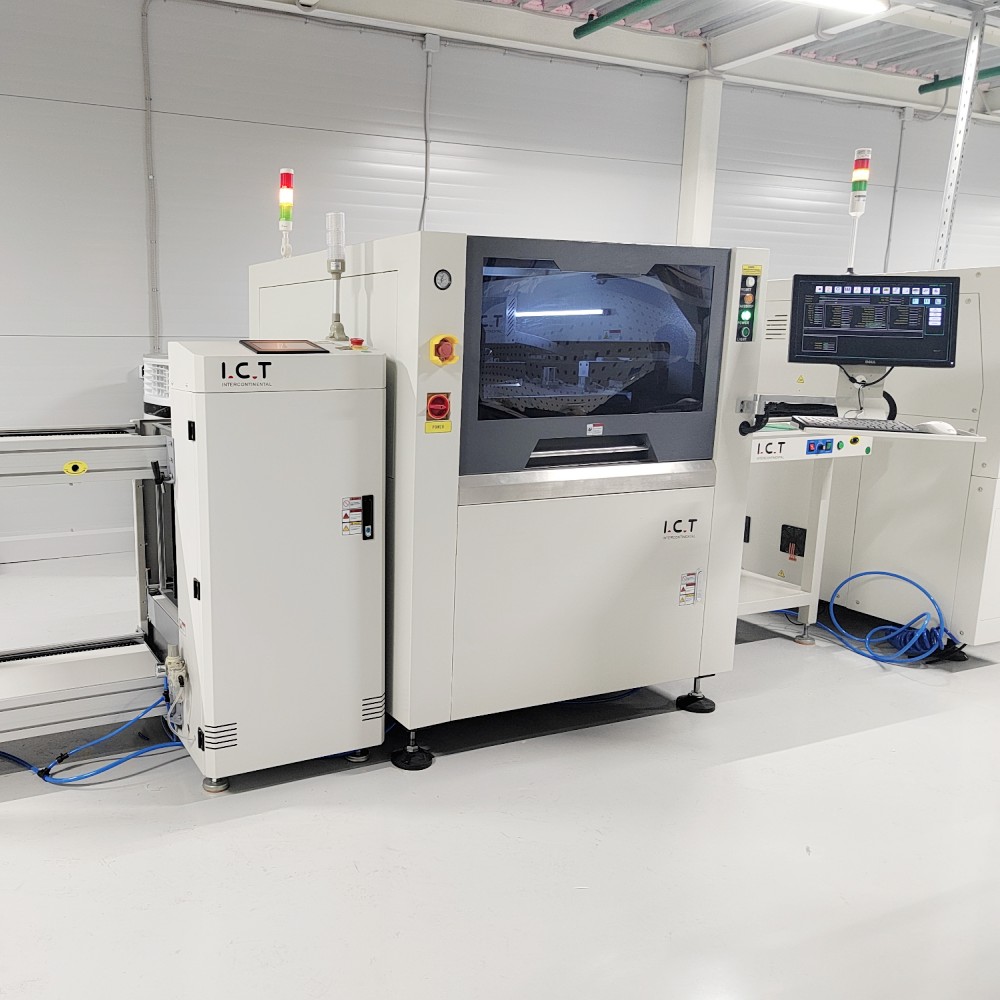

| SMT fuldautomatisk stencilprinter
SMT fuldautomatisk stencilprinter fra ICT er et topvalg til effektiv SMT-udskrivning. Med en hurtig cyklus på 7 sekunder og høj repeterbarhed på ±0,01 mm opfylder den forskellige behov som LCD-tv og produktion af køretøjselektronik. Denne maskine har automatisk PCB-kalibrering, justerbart gummiskrabertryk og avancerede rensesystemer. Den er designet til enkelhed og ydeevne og understøtter stencilstørrelser fra 470370 mm til 737737 mm og PCB-størrelser op til 400*340 mm. ICT's ekspertise sikrer pålidelige resultater, hvilket gør den ideel til moderne produktionslinjer over hele verden.

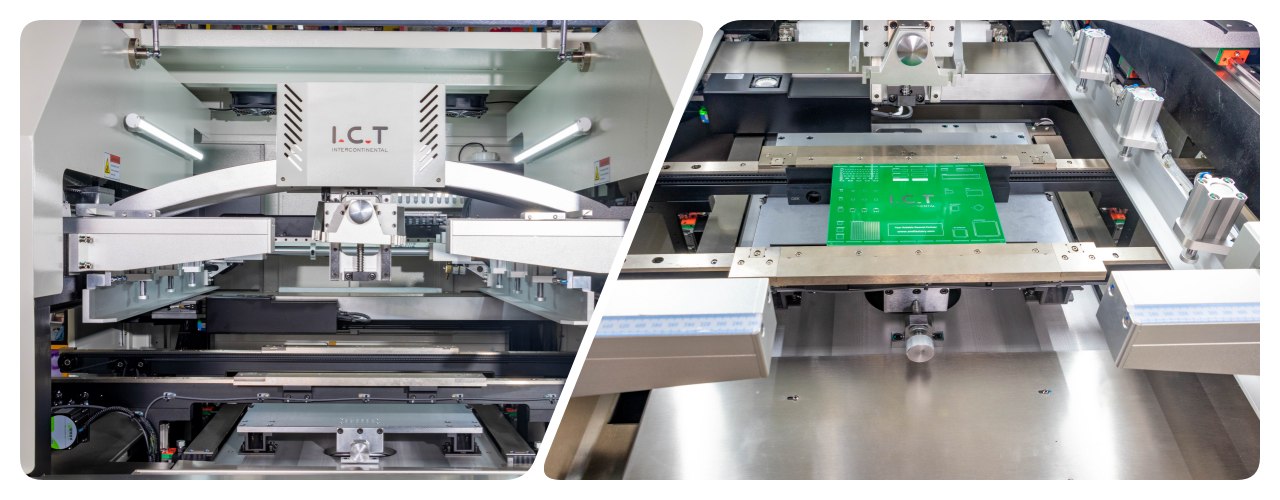

| Funktion
SMT-stencilprinteren leverer høj præcision med en gentagelsespositioneringsnøjagtighed på ±0,01 mm og udskrivningsnøjagtighed på ±0,025 mm. Dette sikrer ensartet loddepasta-anvendelse på PCB'er, hvilket reducerer fejl i produktionen. Maskinen bruger avancerede servostyringskomponenter til stabil drift, hvilket gør den perfekt til detaljeret elektronik som LED- og STB-produkter. Dens pålidelige ydeevne sparer tid og forbedrer kvaliteten og opfylder globale producenters behov.

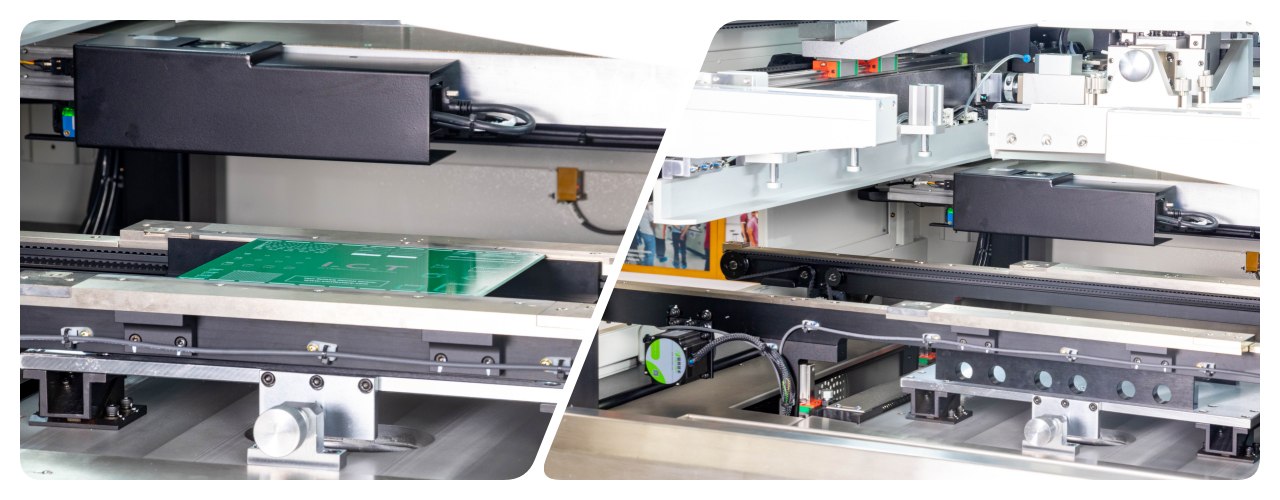

Denne fuldautomatiske SMT-stencilprinter har et automatisk PCB-kalibreringssystem. Den justerer PCB-positionen nøjagtigt før udskrivning, hvilket sikrer perfekt justering med stencilen. Denne funktion, kombineret med en programmerbar løfteplatform, understøtter forskellige PCB-tykkelser fra 0,4 mm til 6 mm. Den øger produktionseffektiviteten og er ideel til forskellige anvendelser, herunder familiebiograf og køretøjselektronik.

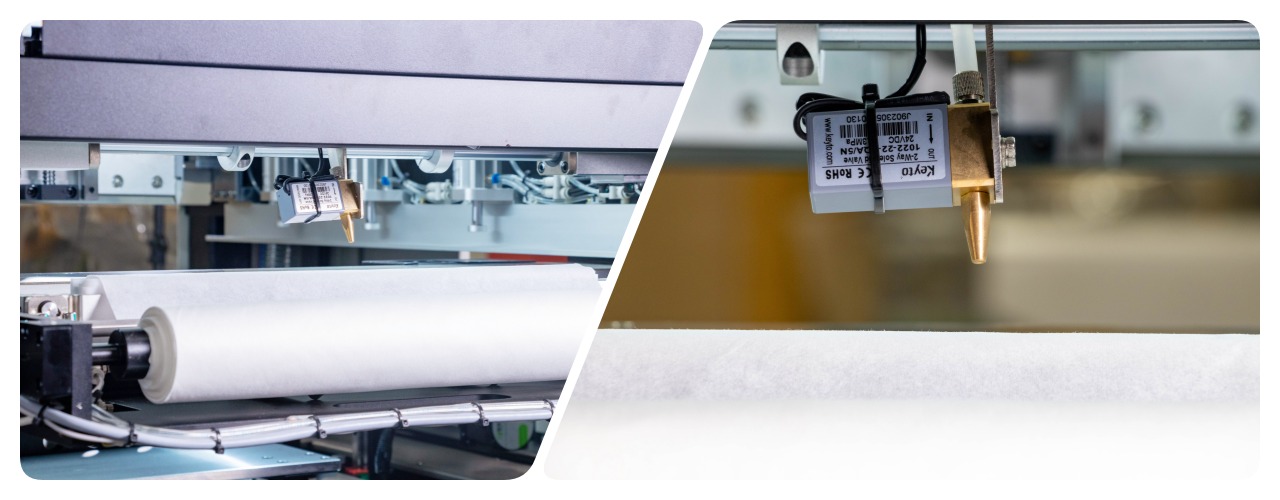

Printeren inkluderer et alsidigt rengøringssystem med tør-, våd- og vakuumtilstande. Adskillelse af rensedelen fra CCD sikrer effektiv stencilvedligeholdelse. Et unikt spraysystem renser jævnt fra top til bund, mens software styrer alkohol- og papirforbruget for at spare materialer. Denne funktion reducerer nedetid og opretholder højkvalitetsudskrivning for generelle elektronikprodukter.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

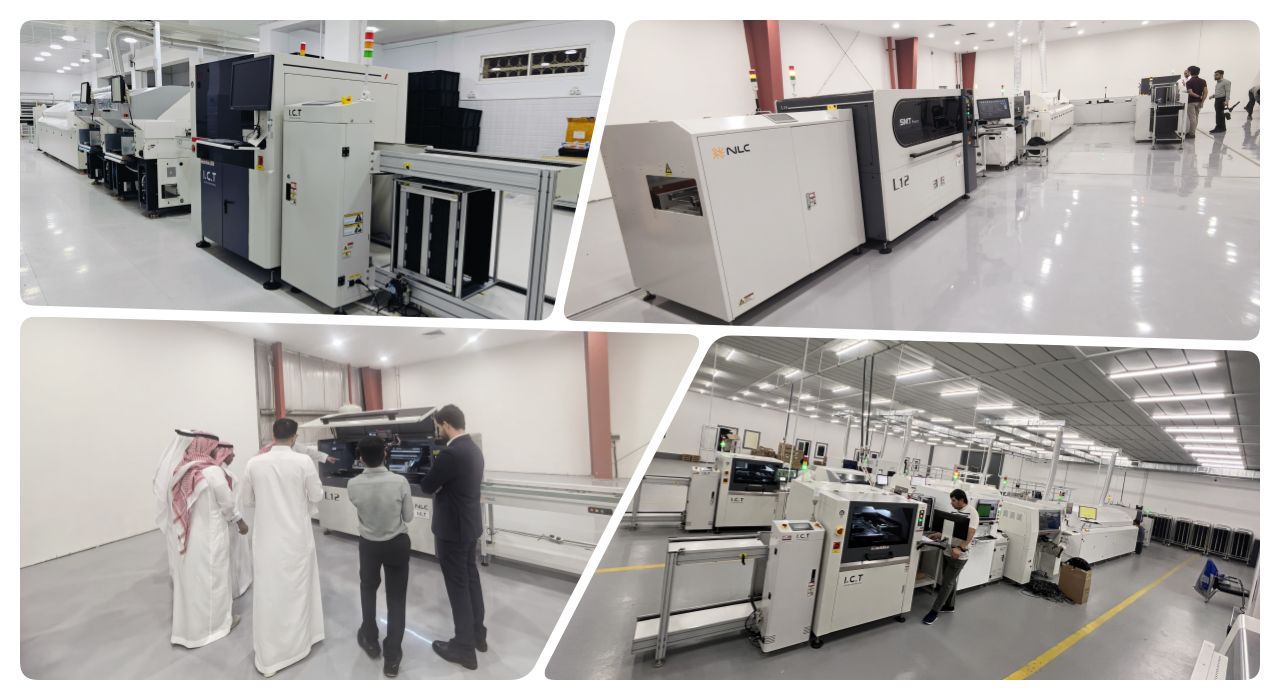

| SMT-linjeudstyrsliste

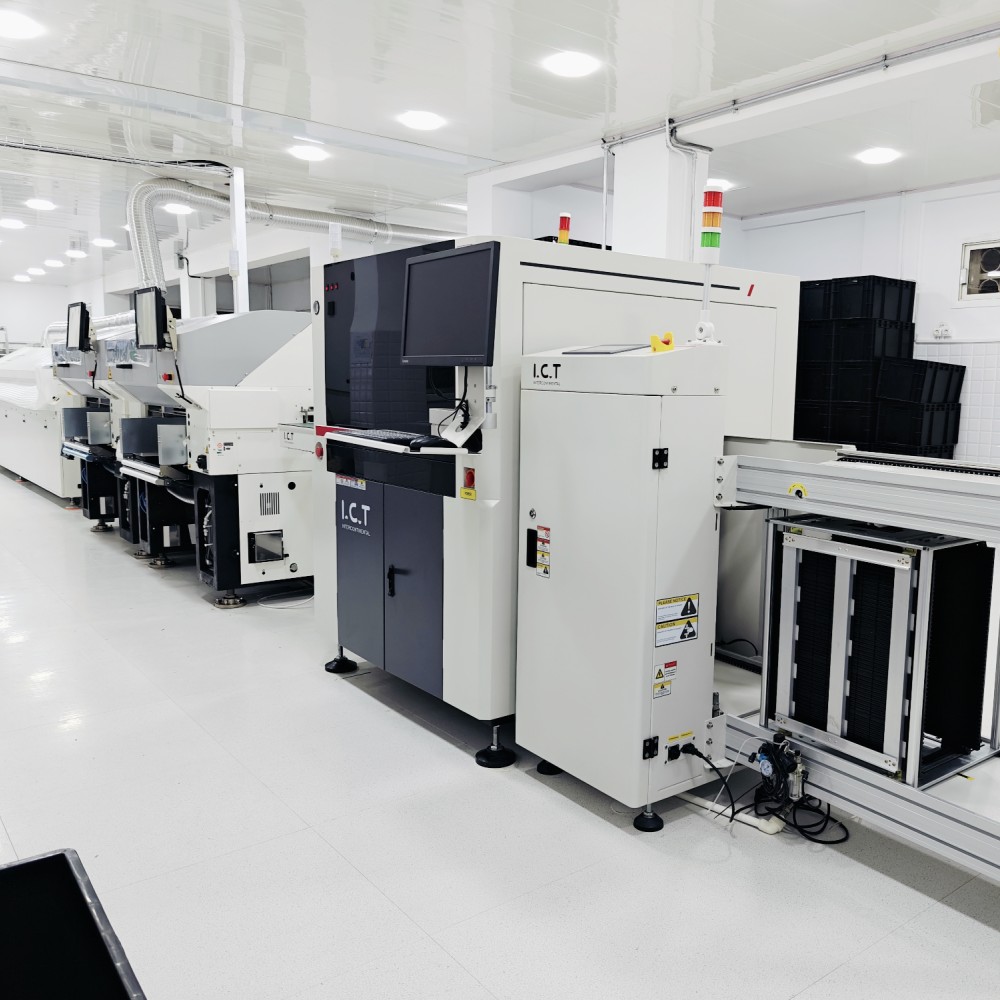

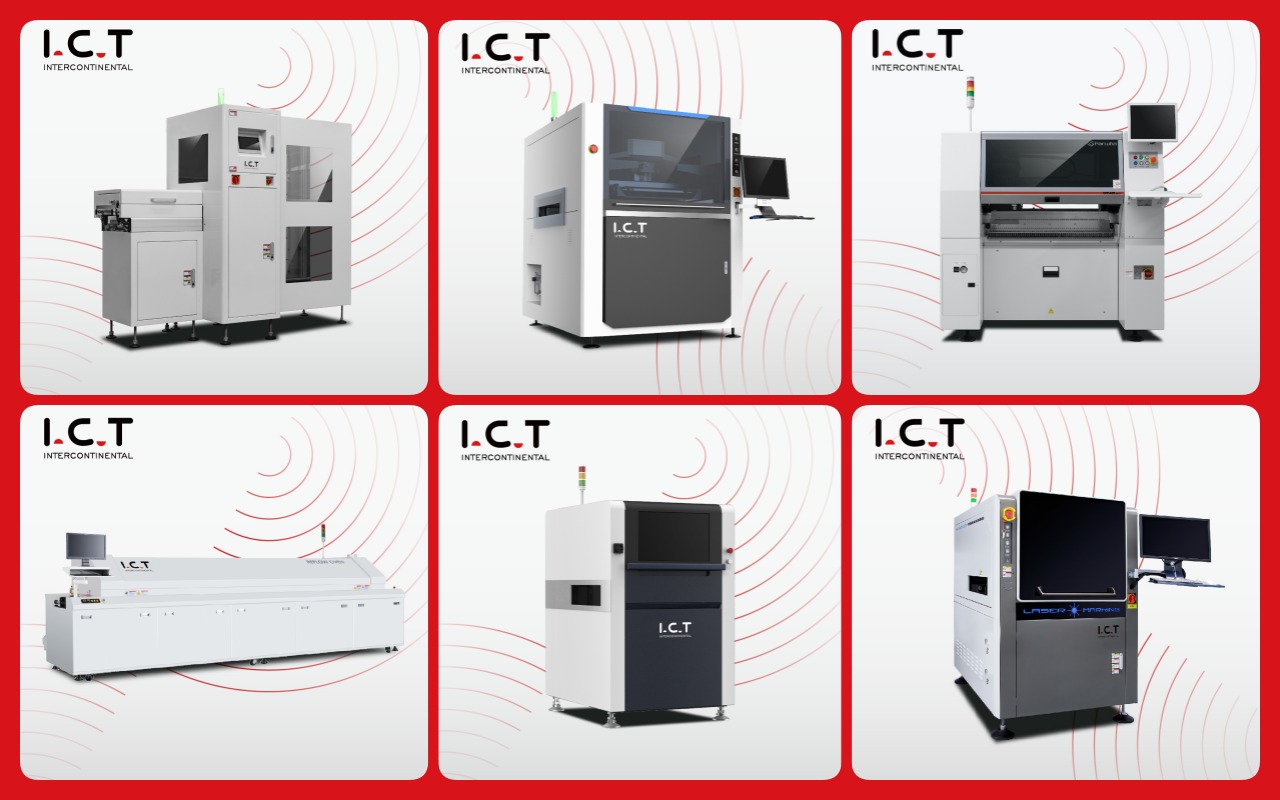

Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Video om kundesucces

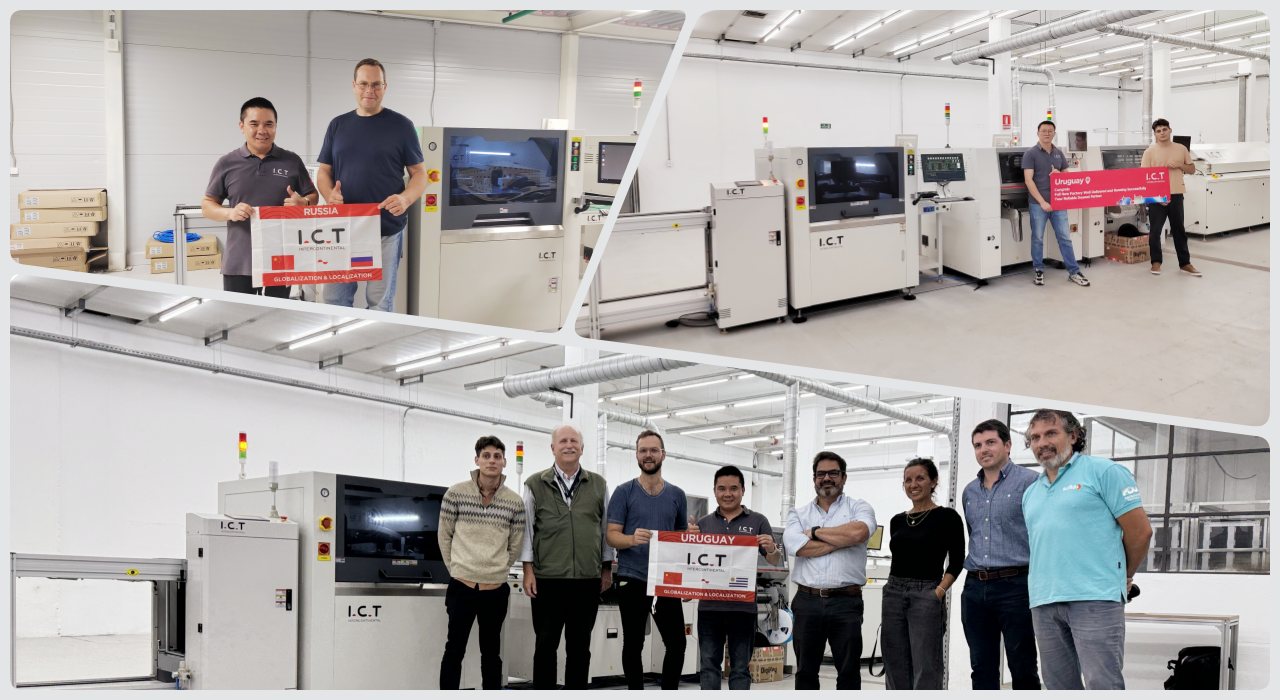

Som europæisk kunde er vi begejstrede for SMT- og DIP-produktionslinjerne fra ICT. Vores video viser hele SMT-linjen, inklusive læsser, renser, SMT stencilprinter, JUKI-placeringsmaskine, transportør, reflow-ovn, køler, buffer, AOI og NG/OK-aflæsser. DIP-linjen har en båndtransportør, bølgelodning, aflæsser, flipper og IKT-tester. Hver maskine kører problemfrit, hvilket øger vores produktion af avanceret elektronik. ICT's ingeniører ydede fremragende support, hvilket sikrede problemfri integration og drift.

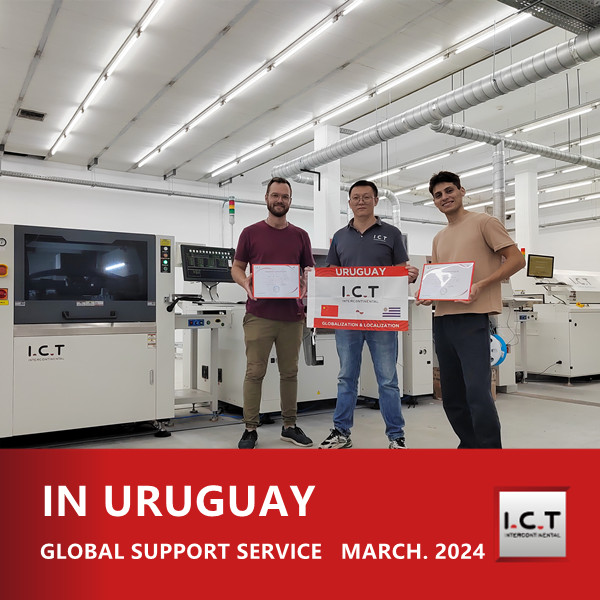

| Service og træning

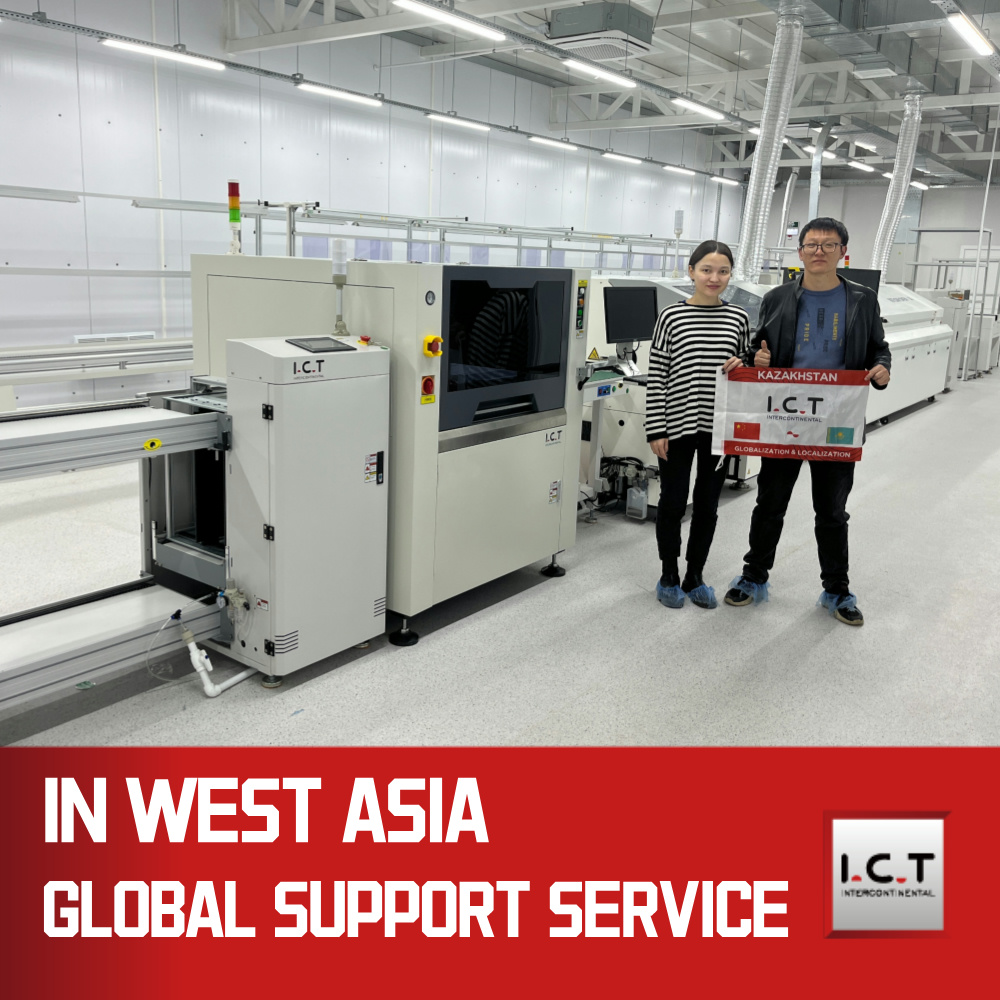

ICT tilbyder omfattende service og træning til SMT Stencil Printeren. Vores team yder installation, vedligeholdelse og support for at sikre, at dit udstyr kører perfekt. Uddannelsesprogrammer lærer operatører, hvordan man bruger maskinen effektivt, og dækker kalibrerings- og rengøringsprocesser. Med globale servicecentre leverer vi hurtige svar og langsigtet support, der hjælper dig med at maksimere produktionen og reducere omkostningerne.
| Kundeanmeldelser
Vores kunder elsker ICTs ingeniører for deres dygtige support og hurtige problemløsning. De roser SMT-stencilprinteren for dens høje præcision og pålidelighed. Den stærke pakning og sikre transportmetoder får også høje karakterer. Kunder sætter pris på vores hurtige reaktion på problemer, hvilket sikrer glatte produktionslinjer.
| Vores certificering
ICT har prestigefyldte certificeringer som CE, RoHS, ISO9001 og patenter. Disse certifikater beviser vores forpligtelse til kvalitet og sikkerhed ved fremstilling af SMT-stencilprinteren. De forsikrer kunderne om pålidelige, miljøvenlige produkter, der opfylder globale standarder.
| Om os og fabrikken

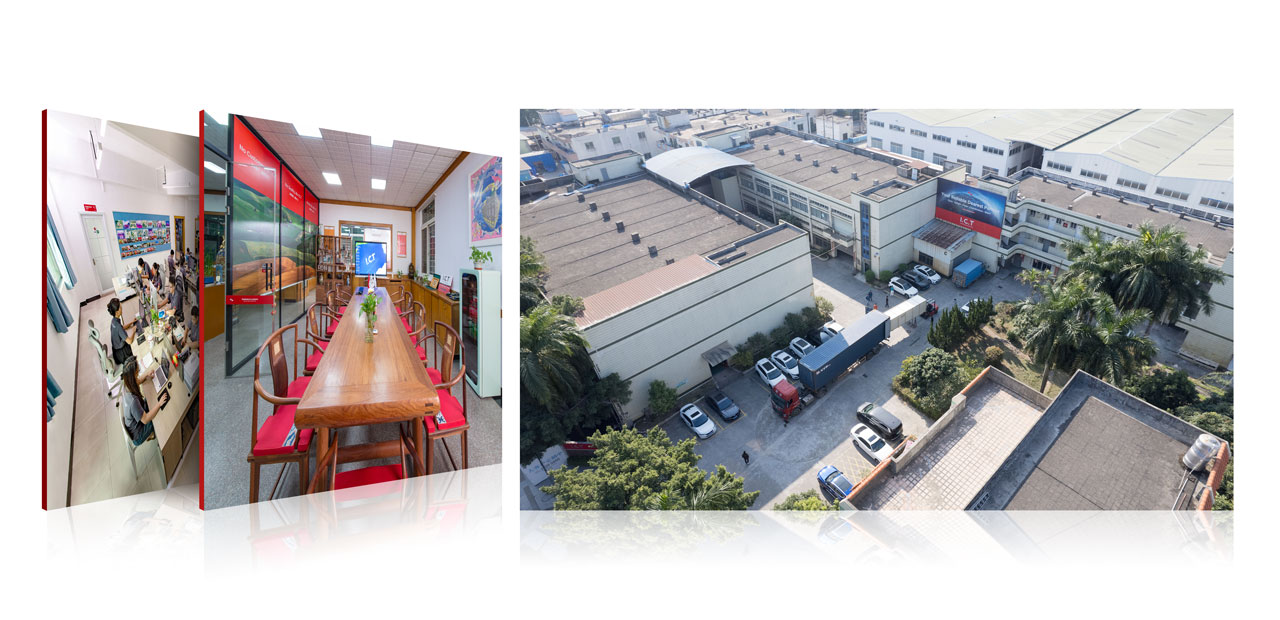

ICT er en førende virksomhed med egne forsknings-, udviklings- og produktionshold. Med over 89 ansatte og hurtig vækst betjener vi mere end 1600 kunder i 72 lande. Vores fabrik har strenge testprocesser og et stærkt kvalitetsstyringssystem. Beliggende i Dongguan, Kina, dækker vi 12.000 m² og leverer højkvalitets SMT-stencilprintere globalt.
