I.C.T- AI-5146
I.C.T
| Antal: | |
|---|---|
Oversigt
Hovedegenskaber og funktioner af SMT Online Aoi Inspection Machine:
Høj nøjagtighed og stabilitet:
Den tilbyder høje inspektionshastigheder med lave falske alarmfrekvenser, god stabilitet (@6 Sigma, ) og testafvigelsesnøjagtighed mindre end ±0,25 mm. Det kompenserer også for PCB-forvridning.
Avanceret belysning og optik:
Har en programmerbar RGB + W LED-lyskilde og bilaterale telecentriske linser med lav forvrængning og høj dybdeskarphed.

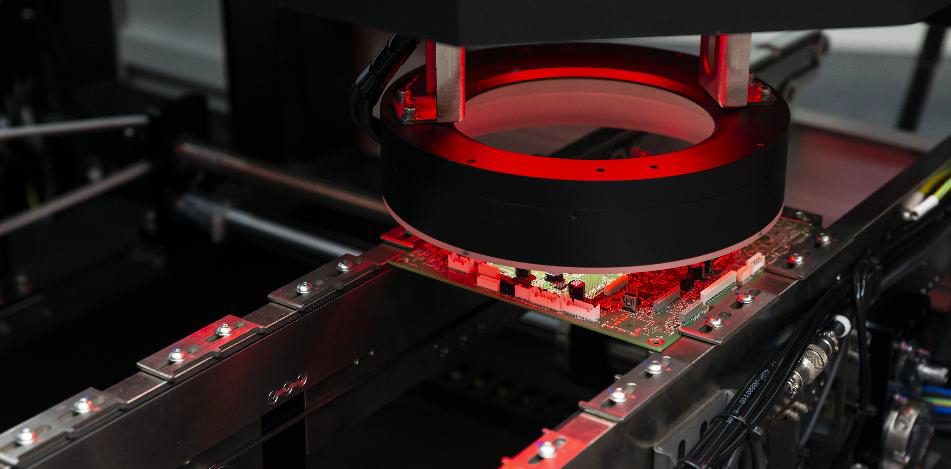

Hurtig inspektionshastighed:
Adopterer et intelligent højpræcisionskamera i top til fotograferingsinspektion sammen med et kontrolsystem for dyb justering for at opretholde ultrahurtige bevægelseshastigheder. Den udfører realtidsberegning og stiplanlægning for effektiv inspektion.
MES-systemkompatibilitet:
Dataene opbevares i realtid og kan eksporteres, hvor kameraet automatisk kan læse koder (stregkode og QR-kode). Det giver komplette data til procesforbedringer og produktionssporing og kan effektivt anvendes i MES-systemer.

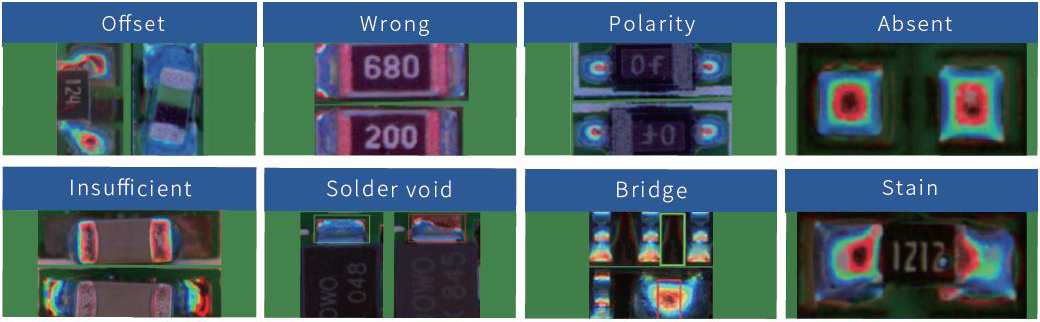

Stærk intelligent inspektionsevne
1. Model trænes ud fra big data. Høj identifikationsnøjagtighed af komponenter og loddetin.
2. Korriger alarm forårsaget af komponenters overhæng og loddetinsafvigelse. Reducer falsk alarm. For fuzzy funktion har den stærk identifikationsevne.
3. Inspicér effektivt defekter uden at blive forstyrret af farven på tavlen og ændring af tegn på enheden
4. Uregelmæssig deleinspektion er stærk. Generer automatisk IC-pin inspektion afkrydsningsfeltet. Bedømme flere defekter med ét afkrydsningsfelt.
5. Stærk generaliseringsevne. Enhedsafvigelse, normal gennem højpræcisionsidentifikation, men et lille udhæng af sig selv, lille farveforskel, uregelmæssigt arrangerede enheder og andre komplicerede situationer er kompatible. Der kan således opnås lav falsk alarmrate.
Flere inspektionstilstande
1. Flere inspektionstilstande kan designes ved at kombinere flere produktionstilstande på fabrikker.
2. Støt multi-type maskinproduktionstilstand, erstatningsmaterialetilstand og andre tilstande.
3. Støtte inspektion af fugeplader, Støtte inspektion af blandet plade, Støtte inspektion af blandet materiale, Støtte multiple MARK (inklusive Bad Mark-funktion), Støtte automatisk identifikation A/B-program.
4. Flere inspektionsscenarier. Støttepladeinspektion med/uden inventar.
Specifikation af SMT Online AOI Inspection Machine:
| Model | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini komponent | 01005chip, 0,3 pitch IC og specialformet | |
| Opløsning@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M pixel intelligent digitalt industrikamera | |
| Linse | Telecentrisk linse | |
| Lys | RGB+W 4 farveintegral | |
| Inspektionshastighed | 0,23 sek/FOV | |
| Inspektionsalgoritme | CNN, farvekontrast, konturgenkendelse, offset-inspektion, skabelonmatchning, tegnsammenligning, OCR osv. | |
| Inspektionsvare | Komponent: Fraværende, Omvendt, Fejljustering, Ødelagt, Ekstra, Fremmedlegemer, Plettet osv. Lodde: Utilstrækkelig lodning, overdreven lodning, brodannelse, pseudo lodning osv. Andet: Stregkodegenkendelse/QR-kodegenkendelse/OCR. | |
| PCB størrelse | 50*50mm~510*460mm (Stort bordtilstand: Venstre mod højre: max 730*460mm Højre til venstre: max 640*460mm) | 50*50mm~510*610mm (Enkeltskinnedrift) 50*50mm ~ 510*330mm (Dobbelt skinnedrift) |
| Jernbane | Enkelt skinne | Dobbelt skinne |
| PCB Højde | Top: 25 mm, bund: 80 mm | Top: 25 mm, bund: 30 mm |
| PCB tykkelse | 0,3 ~ 6,0 mm | |
| PCB kant | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB vægt | Max: 3 kg | |
| Transportør højde | 900±20 mm | |
| Med justering | Manuel & Auto | |
| Transportør retning | L ~R eller R ~L | |
| Magt | AC220 50/60Hz,5A | |
| Nominel effekt | 380W | |
| Meddelelse | SMEMA | |
| Vægt | 750 kg | 790 kg |
* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
Se videoen for at lære, hvordan automatiseres SMT Online AOI inspektionsmaskine kan forbedre effektiviteten i SMT-fremstilling!
Klik til højre for at forespørge --->>
Q: Hvilke typer defekter kan I.C.T SMT AOI AI-5146 opdage?
A: Den registrerer loddefejl, komponentforskydning, polaritetsproblemer og mere.
Q: Kan SMT AOI håndtere dual-rail operationer?
A: Ja, det understøtter både enkelt- og dobbeltskinneoperationer med fleksible konfigurationsmuligheder.
Q: Hvordan hjælper SMT AOI med at forbedre kvaliteten af SMT-produktion?
A: AOI forbedrer kvaliteten ved at bruge højopløsningskameraer og avanceret billedbehandling til at inspicere komponenter og loddesamlinger. Den identificerer selv de mindste fejl hurtigt og præcist, hvilket reducerer manuelle inspektionsfejl. Systemet hjælper producenter med at opnå højere udbytte og lavere fejlprocenter ved at sikre, at kun korrekt monterede PCB'er flytter til næste produktionstrin.
