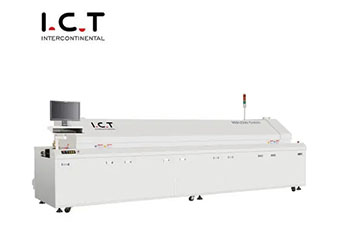

Introduktion af Lyra Reflow Ovens procesudviklingstrin.

På grund af den kontinuerlige miniaturisering af elektroniske produkter og fremkomsten af ​​spånkomponenter kan traditionelle svejsemetoder ikke længere opfylde behovene.Reflow-lodningsprocessen blev først brugt i samlingen af ​​hybride integrerede kredsløb, og de fleste af de komponenter, der skulle samles og loddes, var chipkondensatorer, chipinduktorer, monterede transistorer og dioder.Med udviklingen af ​​hele SMT-teknologien, der bliver mere og mere perfekt, og fremkomsten af ​​en række chipkomponenter (SMC) og monteringsenheder (SMD), er reflow-loddeprocesteknologien og -udstyret også blevet udviklet som en del af monteringsteknologien tilsvarende, og dens anvendelse bliver mere og mere omfattende.Næsten alle elektroniske produktdomæner er blevet anvendt, og Lyra Reflow Oven-teknologi, omkring forbedring af udstyr, har også gennemgået følgende udviklingstrin.

Procesudvikling af Lyra Reflow Ovn til termisk plade- og trykplade termisk pladeledning

Om procesudviklingen af ​​infrarød stråling Lyra Reflow Ovn

Om den teknologiske udvikling af den infrarøde varmevind Lyra Reflow Oven

Procesudvikling af Lyra Reflow Oven til termisk plade- og trykplade termisk pladeledning

Denne type Lyra Reflow Oven er afhængig af opvarmningen af ​​varmekilden under transportbåndet eller skubbepladen og opvarmer komponenterne på underlaget gennem termisk ledning.Den bruges til enkeltsidet samling af tykfilmskredsløb med keramiske underlag.Lyra Reflow Oven keramiske underlag kan kun fastgøres til transportbåndet.For at få nok varme er dens struktur enkel, og prisen er billig.

Om procesudviklingen af ​​infrarød stråling Lyra Reflow Oven

Denne type Lyra Reflow Ovn er for det meste transportbånd, men transportbåndet understøtter og overfører kun underlaget.Opvarmningsmetoden i Lyra Reflow Oven er hovedsageligt baseret på den infrarøde varmekilde til opvarmning ved stråling.Temperaturen i ovnen er mere ensartet end den tidligere metode, og nettet er mere ensartet.Stor, velegnet til reflow-lodning og opvarmning af dobbeltsidede samlede underlag.Denne type Lyra Reflow Oven kan siges at være den grundlæggende type reflow ovn.

Om den teknologiske udvikling af den infrarøde varmevind Lyra Reflow Oven

Denne type Lyra Reflow Ovn er baseret på IR-ovnen med varmluft for at gøre temperaturen i ovnen mere ensartet.Når man bruger opvarmning med infrarød stråling alene, oplever man, at i det samme varmemiljø absorberer forskellige materialer og farver varme forskelligt, hvilket forårsager temperaturstigningen ΔT er også forskellig.For eksempel er pakken med SMD såsom IC sort phenol eller epoxy, mens blyet er hvidt metal.Når Lyra Reflow Oven kun opvarmes, er ledningens temperatur lavere end dens sorte SMD-hus.
