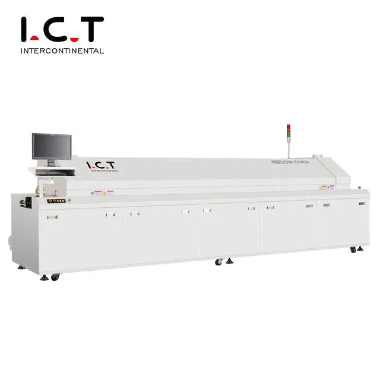

Lyra Reflow Ovn er en blød lodning, der realiserer den mekaniske og elektriske forbindelse mellem loddeenderne af overflademonteringskomponenter eller stifterne og printpladepuderne ved at omsmelte loddepastaen, der er forudfordelt på printpladepuderne.Lyra Reflow Ovenis opdelt i fire temperaturzoner i alt: forvarmningszone;varme zone;smeltende svejsning zone;kølezone.Lad os tale om arbejdsprincippet for disse fire temperaturzoner.
Dette er indholdslisten:
l Hvad er arbejdsprincippet for Lyra Reflow Oven-forvarmningszonen?
l Hvad er arbejdsprincippet for Lyra Reflow Oven-isoleringszonen?
l Hvad er arbejdsprincippet for Lyra Reflow Oven-svejsezonen?
l Hvad er arbejdsprincippet for Lyra Reflow Ovens kølezone?
Forvarmning er for at aktivere loddepastaen, og for at undgå den hurtige højtemperaturopvarmning under nedsænkning i tin, som er en opvarmningshandling udført for at forårsage defekte dele.Målet med Lyra Reflow Ovn er at opvarme PCB ved stuetemperatur hurtigst muligt, men opvarmningshastigheden skal styres inden for et passende område.Hvis det er for hurtigt, vil der opstå termisk stød, og printkortet og komponenterne kan blive beskadiget.Hvis det er for langsomt, vil opløsningsmidlet ikke fordampe tilstrækkeligt.Påvirker svejsekvaliteten af Lyra Reflow Oven.På grund af den hurtigere opvarmningshastighed er temperaturforskellen i reflowovnen på bagtrinnet af Lyra Reflow Oven temperaturzonen relativt stor.
Hovedformålet med Lyra Reflow Ovn varmekonserveringstrin er at stabilisere temperaturen af hvert element i Lyra Reflow Oven-ovnen og minimere temperaturforskellen.Giv tilstrækkelig tid i dette område til at få temperaturen på den større komponent til at indhente den mindre komponent og sikre, at fluxen i Lyra Reflow Oven-loddepastaen er fuldstændig fordampet.I slutningen af varmekonserveringssektionen fjernes oxiderne på puderne, loddekuglerne og komponentstifterne under påvirkning af fluxen, og temperaturen på hele printkortet er også afbalanceret.Det skal bemærkes, at alle komponenter på SMA'en skal have samme temperatur i slutningen af dette afsnit, ellers vil indtræden i reflow-sektionen forårsage forskellige dårlige loddefænomener på grund af den ujævne temperatur af hver del.
Når printet kommer ind i reflow-zonen, stiger temperaturen hurtigt, så loddepastaen når en smeltet tilstand.I dette område er varmelegemets temperatur indstillet højt, så komponentens temperatur stiger hurtigt til spidstemperaturen.Hvis spidstemperaturen på Lyra Reflow Ovn er for lav, er det let at producere kolde kryds og utilstrækkelig befugtning;hvis Lyra Reflow Oven er for høj, vil epoxyharpikssubstratet og plastdelen forkoksning og delaminering tilbøjelige til at forekomme, og overdreven eutektiske metalforbindelser vil dannes og forårsage skørhed.Svejsepunktet påvirker svejsestyrken.I Lyra Reflow Oven-svejseområdet skal man være særlig opmærksom på, at reflow-tiden ikke er for lang, for at forhindre beskadigelse af Lyra Reflow Oven-ovnen, det kan også forårsage dårlig funktion af de elektroniske komponenter eller få printkortet til at blive forbrændinger og andre negative virkninger.
På dette stadium er temperaturen på Lyra Reflow Ovn afkøles til under fastfasetemperaturen for at størkne loddeforbindelserne.Afkølingshastigheden vil påvirke styrken af loddeforbindelserne.Hvis afkølingshastigheden er for langsom, vil der blive produceret for mange eutektiske metalforbindelser.En stor kornstruktur er tilbøjelig til at opstå ved svejsepunktet, hvilket gør styrken af svejsepunktet lavere.Kølezonens afkølingshastighed er generelt omkring 4 ℃/S, og det er kun nødvendigt at afkøle den ved 75 ℃.
