I.C.T Off-line Automatiseret Optisk Inspektion AOI Machine I.C.T-V8

AOI maskine & Pick and Place maskiner.Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen.Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter.
Off-line automatiseret optisk inspektionsmaskine med høj kvalitet, få en forespørgsel nu!
1.Industrielt kamera
2. Telecentrisk linse
3.Granit platform og ramme
4.Hele FOV Assist-position
  • I.C.T-V8

  • I.C.T

  • aoi inspection

Tilgængelighedsstatus:
Antal:

I.C.T Off-line Automatiseret Optisk Inspektion AOI Machine I.C.T-V8


Oversigt

offline aoi maskine

Offline AOI V8

Indledning:

For SMT pre-reflow, post-reflow inline-inspektion.

Granitplatform, forbedre maskinens præcision og stabilitet i høj grad.

Programmerbar RGB+W LED lyskilde.

Telecentrisk linse med konstant forstørrelse og lavt forvrængningsrespons på høj komponent.



Funktioner:

1. LOG automatisk indsamlings- og opbevaringsfunktion, NG-advarsels-/alarmfunktion, fjernprogrammering og fejlfinding.

2. Inspektionsevne: utilstrækkelig, kort, slidende hul, loddestift, forurening, fejljustering, manglende del, skævt, billboard, montering

på siden, vælter, forkert del, beskadiget, flyder, polaritet, pseudolodning, tom lodning, for meget lim osv.

3. Perfect SPC indsamler NG information offline og genererer alle slags produktionstabeller automatisk.

4. Moden kontrolcenterfunktion, klar softwaregrænseflade.

5. God stabilitet (GR&R<10%@6 Sigma,CPK>1.33(Testafvigelsesnøjagtighed mindre end ±0.25mm.

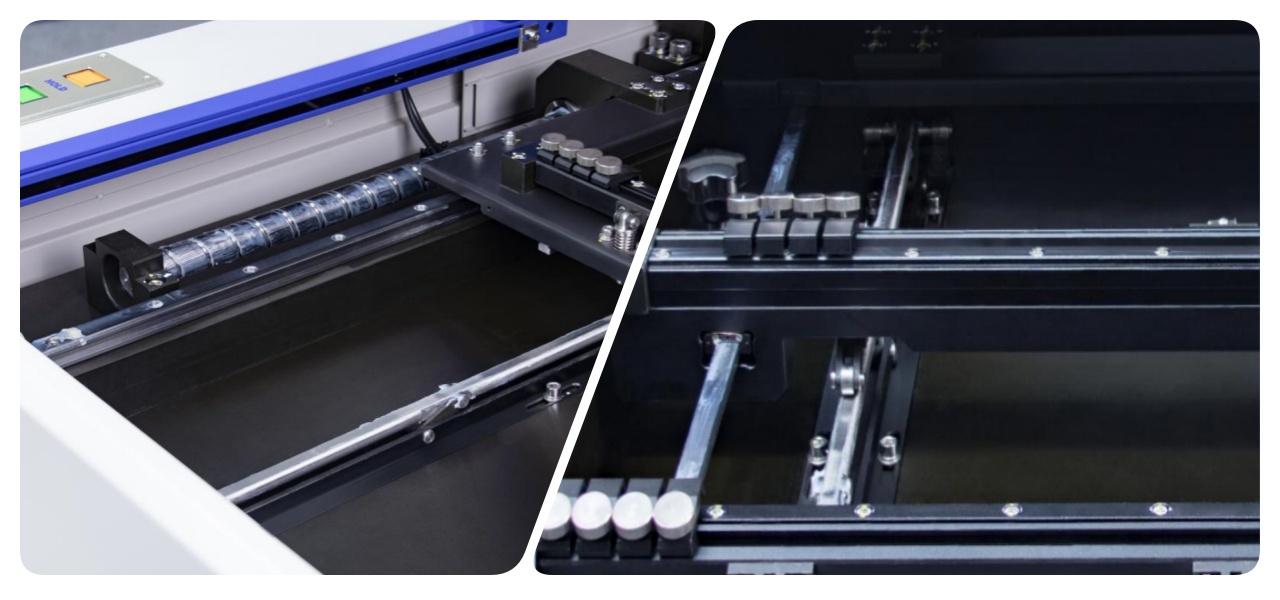

6. Kamerabevægelse, transportbånd fikseret under test.

7. PCB-forvrængning kompensation: total Mark kompensation kalibrering, komponent position ramme kompensation.



aoi Granit platform og ramme



Granit platform og ramme

Sikre stabiliteten af ​​udstyret og konsistensen af ​​delingsprogram mellem maskiner



aoi Granit platform og ramme

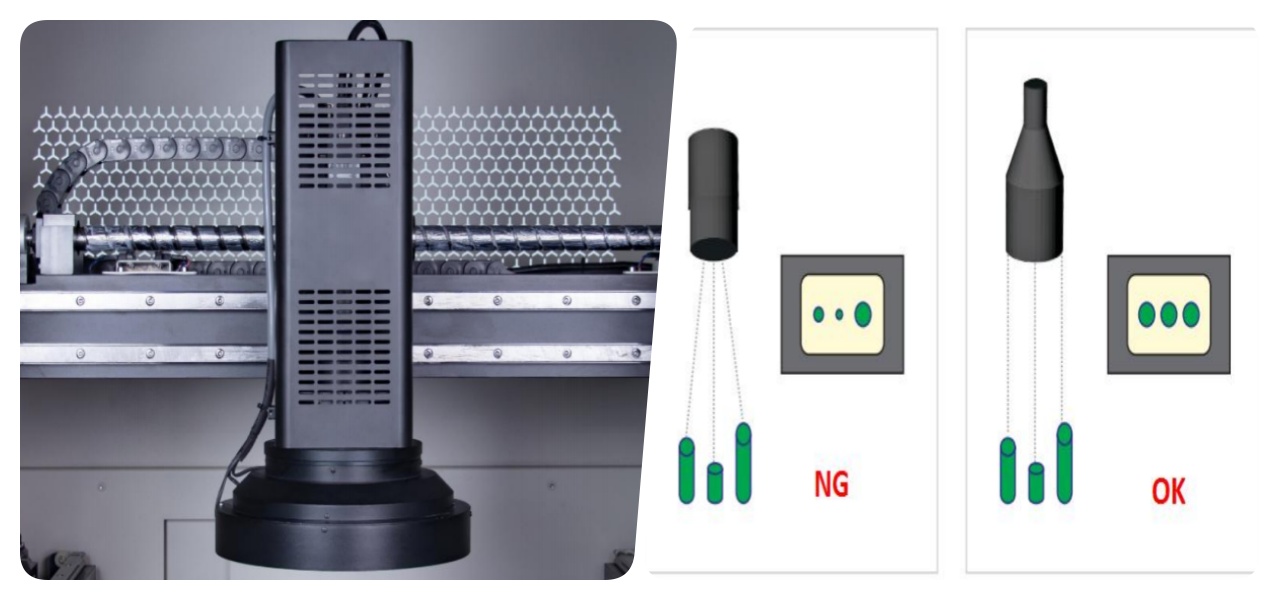

Industrielt kamera + telecentrisk linse

Inspektionen af ​​højkomponent loddesamling påvirkes ikke, da der ikke er nogen skyggeeffekt i hele synsfeltet.


aoi hele FOV Assist position


Hele FOV Assist position

Høj detektionsevne på ingen udsatte pudekomponenter (BGA osv.) eller delvist afskærmede komponenter

aoi detaljer

Model I.C.T-V8 I.C.T-V8XL
FOV 15u (38,4*28,8 mm)
Kamera 5M pixel intelligent digitalt industrikamera
Linse Telecentrisk linse
Lys LED-lys med 4 farver, RGB+W
Inspektionsvare Komponenttest, loddetest
Mini komponent 03015chip, 0,3 pitch IC og specialformet
Driftssystem Windows 7
PCB størrelse 50*50~430*330mm 50*50~650*510mm
PCB tykkelse 0,3 ~ 6,0 mm
PCB Warpage ±3,0 mm
PCB vægt Max: 10 kg
PCB Højde Top: 25-60 mm, bund: 25-80 mm justerbar
X/Y-driver AC servodriver, gentagelsesnøjagtighed 0,01 mm
Platform Granit
Magt AC220 50/60Hz,2,5A
Meddelelse SMEMA
Vægt 500 kg 600 kg
Dimension 880*1170*1350mm (ekskl. lys) 1080*1470*1370mm (ekskl. lys)

* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.


I.C.T - Vores virksomhed


ICT - Vores firma AOI Optical Inspection Machine Om ICT: ICT er en førende leverandør af fabriksplanlægningsløsninger.Vi har 3 helejede fabrikker, der leverer professionel rådgivning og tjenester til globale kunder.Vi har mere end 22 års elektroniske helhedsløsninger.Vi leverer ikke kun et komplet sæt udstyr, men tilbyder også hele spektret af teknisk support og tjenester og giver kunderne mere fornuftig professionel rådgivning.Vi hjælper mange kunder med at etablere fabrikker inden for LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi skal etablere fabrikker i LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi er troværdige.AOI Optisk Inspektionsmaskine Udstilling AOI Optisk Inspektionsmaskine

Om I.C.T:


I.C.T er en førende leverandør af fabriksplanlægningsløsninger.Vi har 3 helejede fabrikker, der leverer professionel rådgivning og tjenester til globale kunder.Vi har mere end 22 års elektroniske helhedsløsninger.Vi leverer ikke kun et komplet sæt udstyr, men tilbyder også hele spektret af teknisk support og tjenester og giver kunderne mere fornuftig professionel rådgivning.Vi hjælper mange kunder med at etablere fabrikker inden for LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi skal etablere fabrikker i LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi er troværdige.

ICT - Vores firma AOI Optical Inspection Machine Om ICT: ICT er en førende leverandør af fabriksplanlægningsløsninger.Vi har 3 helejede fabrikker, der leverer professionel rådgivning og tjenester til globale kunder.Vi har mere end 22 års elektroniske helhedsløsninger.Vi leverer ikke kun et komplet sæt udstyr, men tilbyder også hele spektret af teknisk support og tjenester og giver kunderne mere fornuftig professionel rådgivning.Vi hjælper mange kunder med at etablere fabrikker inden for LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi skal etablere fabrikker i LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi er troværdige.AOI Optisk Inspektionsmaskine Udstilling AOI Optisk Inspektionsmaskine

Udstilling


ICT - Vores firma AOI Optical Inspection Machine Om ICT: ICT er en førende leverandør af fabriksplanlægningsløsninger.Vi har 3 helejede fabrikker, der leverer professionel rådgivning og tjenester til globale kunder.Vi har mere end 22 års elektroniske helhedsløsninger.Vi leverer ikke kun et komplet sæt udstyr, men tilbyder også hele spektret af teknisk support og tjenester og giver kunderne mere fornuftig professionel rådgivning.Vi hjælper mange kunder med at etablere fabrikker inden for LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi skal etablere fabrikker i LED, TV, mobiltelefon, DVB, EMS og andre industrier over hele verden.Vi er troværdige.AOI Optisk Inspektionsmaskine Udstilling AOI Optisk Inspektionsmaskine

Maskininspektion Aoi

Pakkemetode: Standard trækasse med vakuumpakke

Forsendelsesmåde: 1. Med fly, for prøve og lille pakke, international ekspres som DHL, UPS, EMS... 2. Til søs, for stor pakke og mængde;3. Andre måder som kunden anmoder om.

Leveringstid: 25-35 dage

Til SMT fabriksopsætning kan vi gøre for dig:

1.  Vi leverer fuld SMT-løsning til dig

2.  Vi leverer kerneteknologi med vores udstyr

3.  Vi leverer den mest professionelle tekniske service

4.  Vi har rig erfaring med SMT Factory Setup

5.  Vi kan løse ethvert spørgsmål om SMT
