Almindelige SMT-placeringsdefekter kommer normalt fra ustabil afhentning, unøjagtige komponentdata, svag synsgenkendelse, dårlig feederpræsentation eller problemer med bordsupport. I en højhastigheds-SMT-linje kan selv en lille forskydning ved føderen, dysen, PCB-støtten eller placeringskoordinaten blive til synlige defekter såsom komponentskift, gravsten, manglende komponent, rotation, polaritetsfejl eller forkert placering af delen.

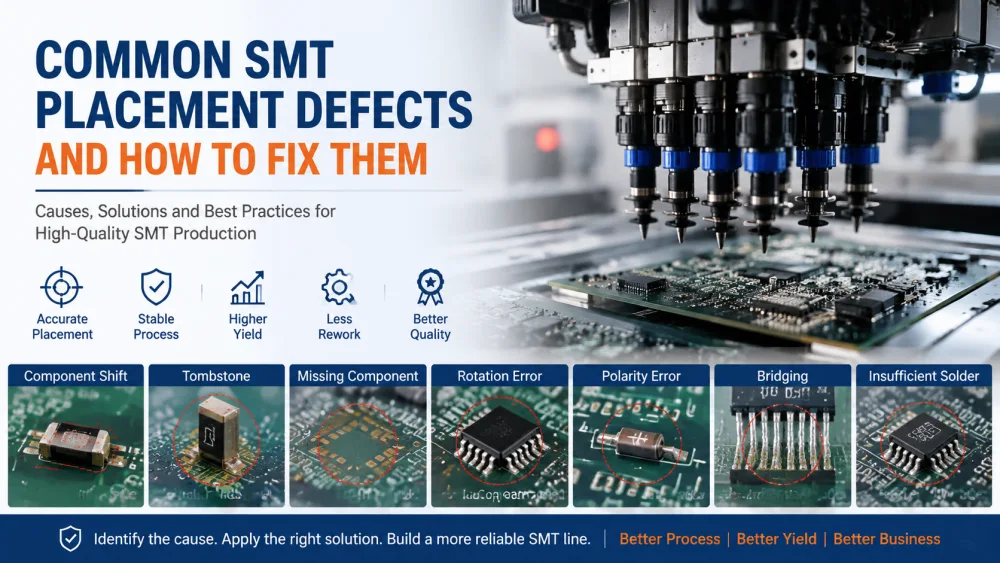

Denne artikel forklarer de mest almindelige SMT-placeringsdefekter, hvorfor de opstår, og hvordan ingeniører kan rette dem uden at svække kvalitetskontrollen. Den er skrevet til produktionsledere, SMT-procesingeniører, vedligeholdelsesteams og fabriksejere, der ønsker praktiske SMT-monteringsdefektløsninger, der forbedrer udbyttet, reducerer efterbearbejdning og stabiliserer produktionen.
Indholdsfortegnelse
Mange fabrikker reagerer på placeringsfejl ved først at ændre maskinparametre. Det kan nogle gange hjælpe, men det kan også skjule det virkelige problem. En bedre metode er at identificere defekttypen, spore, hvor den starter, og derefter rette den fysiske eller datarelaterede årsag.
Forskellige defekter kan ligne hinanden, men kommer af forskellige årsager. En forskudt komponent kan komme fra dårlig PCB-understøttelse, forkert placeringskoordinat, dyseslid, overdreven pladevibration eller loddepastabevægelse. En roteret komponent kan komme fra feeder pickup-fejl, forkerte pakkedata, vakuumustabilitet eller høj acceleration. En manglende komponent kan komme fra problemer med indføringslommen, blokering af dyse, vakuumlækage eller synsforstyrrelse.
Når teams kun beskriver en defekt som "dårlig placering", mister de retningen for fejlfinding. En nyttig defektrapport skal identificere defekttype, komponentreference, pakkestørrelse, indføringsåbning, dyse-id, maskinhoved, PCB-placering, produktionstid og materialeparti. Dette gør problemet sporbart.
Ikke alle placeringsfejl er forårsaget af pick and place-maskinen. Udskrivning af loddepasta, PCB-forvridning, panelstøtte, komponentpakning, fugtkontrol og reflow-profil kan alle påvirke den endelige placeringskvalitet. For eksempel kan en komponent placeres korrekt, men flyttes senere på grund af dårlig pastaaflejring eller vibrationer under overførsel.
Ingeniører bør kontrollere, om defekten er synlig umiddelbart efter placering eller først efter genfyldning. Hvis komponenten allerede er flyttet før reflow, er problemet sandsynligvis relateret til placering, afhentning, bordsupport eller maskindata. Hvis komponenten skifter efter reflow, kan loddepastavolumen, pudedesign, termisk balance eller reflow-profil have behov for en dybere gennemgang.

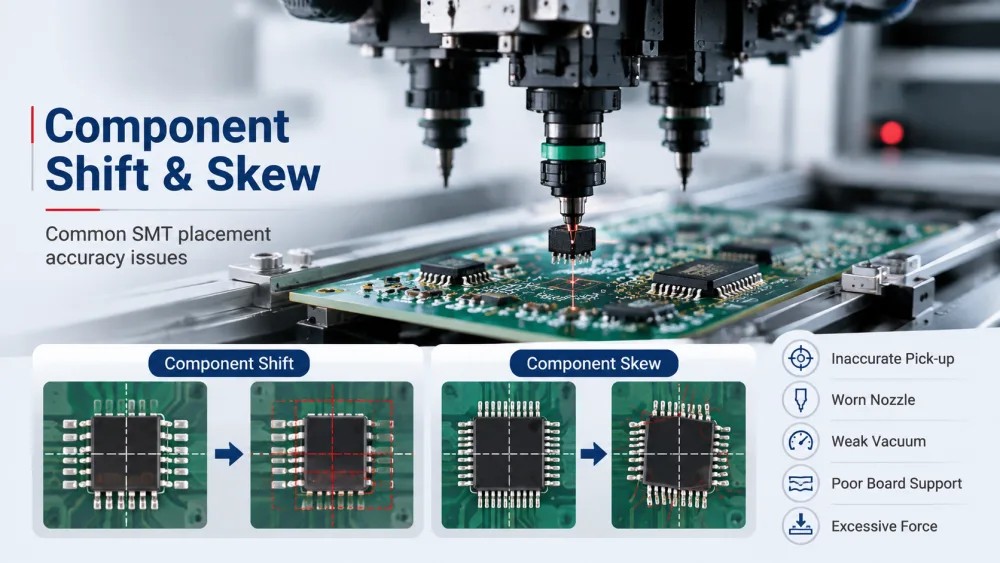

Komponentforskydning og skævhed er blandt de mest almindelige SMT-komponentplaceringsproblemer. En forskudt komponent forskydes fra pudens centrum. En skæv komponent drejes lidt eller placeres i en vinkel. Begge defekter kan reducere loddeforbindelseskvaliteten og skabe elektrisk eller mekanisk risiko.
Komponentskift starter ofte med ustabil pickup eller ustabil bordstøtte. Hvis dysen ikke samler komponenten i midten, kan delen vippe under bevægelse. Hvis printkortet ikke understøttes godt, kan printet bøje sig under placeringen. Hvis placeringskraften er for høj, kan lille komponent glide på loddepasta.
Almindelige årsager omfatter unøjagtig opsamlingsposition, slidt dysespids, forkert dysestørrelse, svagt vakuum, forkert komponenthøjde, dårlig PCB-fastspænding, pladeforvridning, for stor placeringskraft eller forkert placeringskoordinat. For små spånkomponenter kan selv en lille feeder offset skabe gentagelig placeringsforskydning.
Disse problemer er normalt relateret til nøjagtigheden og stabiliteten af SMT pick and place maskinen . Et korrekt konfigureret placeringssystem med præcist udsyn, stabil foderkontrol og præcis bevægelseskontrol kan reducere komponentforskydning og skævheder betydeligt.
Det første trin er at bekræfte, om defekten følger én komponent, én føder, én dyse eller én bordplacering. Hvis defekten følger efter én føder, skal du kontrollere feederkalibrering, tapestigning, afskalning af dækbånd, pickup-koordinat og cylinderspænding. Hvis den følger efter én dyse, skal du inspicere dysens renhed, slid, tilstopning af vakuumhullet og dysecentrering.
Hvis defekten opstår i et PCB-område, skal du kontrollere bordstøtten, panelets fladhed, klemmetilstand, pålidelig genkendelse og lokalt pudedesign. Placeringskoordinaten skal verificeres i forhold til det rigtige blokcenter, ikke kun mod programdataene. Placeringstrykket bør også gennemgås, især for små passive komponenter og fin-pitch-pakke.
Tombstone er en defekt, hvor den ene ende af en spånkomponent løfter sig under reflow og efterlader delen stående delvist oprejst. Selvom gravsten dukker op efter reflow, har den ofte rødder i placeringsnøjagtighed, loddepastabalance, komponentgeometri og termisk adfærd.
Gravsten opstår normalt, når befugtningskraften på den ene side af en lille komponent bliver stærkere end den anden side under reflow. Ujævnt loddepastavolumen, ulige pudestørrelse, ujævn opvarmning, komponentoffset og forskellig pudebefugtningshastighed kan alle bidrage. Meget små passive komponenter er mere følsomme, fordi deres lave masse gør dem nemmere at løfte.
Placeringsfejl kan gøre gravsten mere sandsynlig. Hvis en komponent placeres tættere på den ene pude end den anden, kan den ene side blive våd først og trække delen opad. Derfor bør gravstensfejlfinding ikke kun fokusere på ovnen.
Printeren, placeringsmaskinen, PCB-designet og reflow-profilen har alle betydning. Stabil loddepastaprint fra en præcisionsloddepastaprinter er også vigtig for at reducere ujævn loddevolumen, der kan føre til gravstensfejl.
Ingeniører bør først inspicere loddepasta-udskrivning. Pastaaflejringer skal være afbalancerede, rene og konsekvente. Stencilens blændedesign skal matche komponentpakken og pudelayoutet. PCB-pudestørrelse og loddemaskedesign bør gennemgås, hvis gravsten gentages på den samme referencebetegnelse på tværs af batcher.
Placeringens nøjagtighed bør også kontrolleres. Komponenten skal sidde jævnt over begge puder med den korrekte højde og tryk. Til procesreferencer er IPC-standarder såsom IPC J-STD-001 og IPC-A-610 nyttige til at forstå montageprocesstyring og acceptforventninger. De erstatter ikke fabriksfejlfinding, men de hjælper teams med at bruge ensartet kvalitetssprog.

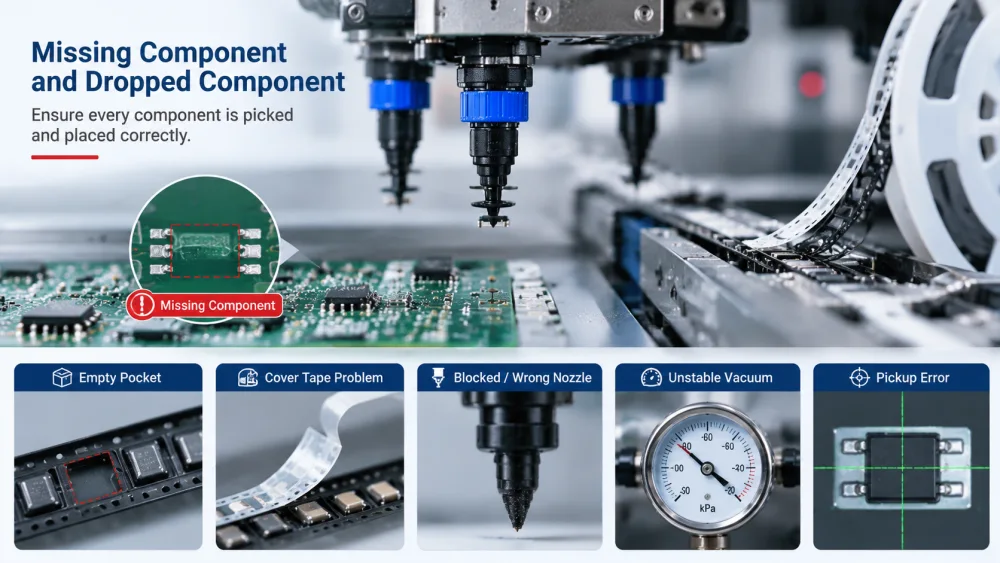

En manglende komponent betyder, at delen ikke er til stede på dens forventede PCB-placering. En tabt komponent betyder, at delen blev valgt, men tabt før placering. Disse defekter kan stoppe produktionen, øge inspektionsbelastningen og skabe alvorlig kvalitetsrisiko, hvis de undslipper opdagelse.
Manglende og tabte komponent kommer ofte fra pickupfejl. Feederen præsenterer muligvis ikke komponenten korrekt, dysen kan ikke forsegle, eller vakuumniveauet kan være ustabilt. Hvis maskinen opdager fejlen, kan den afvise komponenten. Hvis detektionsindstillingerne er svage, kan defekten nå kortet.
Typiske årsager omfatter tom lomme, dæktape, der trækker komponenten ud af position, dårlig splejsningskvalitet, forkert foderstigning, slidte foderdele, blokeret dyse, forkert dysestørrelse, vakuumlækage, snavset filter, overdreven hovedacceleration eller forkert opsamlingshøjde. Lille og let komponent kan også klæbe til tape eller dyseoverflader på grund af statisk ladning.
Den bedste metode er at spore pickup-kæden fra feeder til placeringshoved. Ingeniører bør kontrollere fremføringsindeksering, lommestabilitet, afskalning af dæktape, opsamlingskoordinat, dysetype, dyserenhed, vakuumværdi og komponentgenkendelsesresultat. Hvis maskinloggen viser gentagne afhentningsfejl fra én plads, skal fremførings- og båndpræsentationen kontrolleres først.
Hvis problemet opstår på tværs af forskellige fødere, men følger én dyse eller hoved, skal dysen og vakuumkredsløbet inspiceres. Vedligeholdelsesteam bør rense dysen, kontrollere vakuumbanen, inspicere filtre og kontrollere, om vakuumværdien svarer til den normale basislinje. For en bredere diagnostisk logik kan teams henvise til denne SMT-udvælgelsesvejledning for at forbinde pickup-, syn-, feeder- og placeringssymptomer.
Forkert rotation, vendt komponent og polaritetsfejl er højrisiko SMT-placeringsfejl, fordi de kan bestå visuel inspektion, hvis mærket er lille eller skjult. De er især vigtige for dioder, LED, IC, stik, elektrolytisk kondensator og polariseret pakke.
Orienteringsfejl kommer ofte fra forkerte pakkebiblioteksdata, forkert feeder-indlæsningsretning, uklart polaritetsmærke, dårlig synsgenkendelse eller komponentrotation under afhentning. Et kopieret komponentbibliotek kan også skabe problemer, hvis pakken er ens, men ikke identisk.
For eksempel kan en LED have et subtilt polaritetsmærke, der kræver specifik belysning. Et stik kan have en asymmetrisk form, der skal defineres korrekt i pakkedataene. En komponent kan også rotere under bevægelse, hvis dysekontaktområdet er for lille, eller vakuumtætningen er svag.
Fabrikker bør verificere komponentorientering under inspektion af første artikel og efter hver genindlæsning af feeder. Pakkebiblioteksdata bør omfatte korrekt kropsstørrelse, polaritetsdefinition, genkendelsesform, afhentningscenter, komponenthøjde og tilladt rotationstolerance. Det rigtige kamerabillede bør kontrolleres, før tolerancen udvides.
Indføringsretningen skal standardiseres med klare operatørinstruktioner. For polariserede komponenter bør procesteamet bruge referencefotos eller orienteringstegninger ved linjen. Synsbelysning og kamerakalibrering bør gennemgås, når mærker er svære at opdage. Målet er ikke blot at få maskinen til at acceptere flere komponenter, men at gøre genkendelsen mere pålidelig.
Efter placering kan AOI-inspektion hjælpe med at verificere komponentposition, rotationsvinkel, polaritet og manglende dele, før produkter flyttes til næste proces.

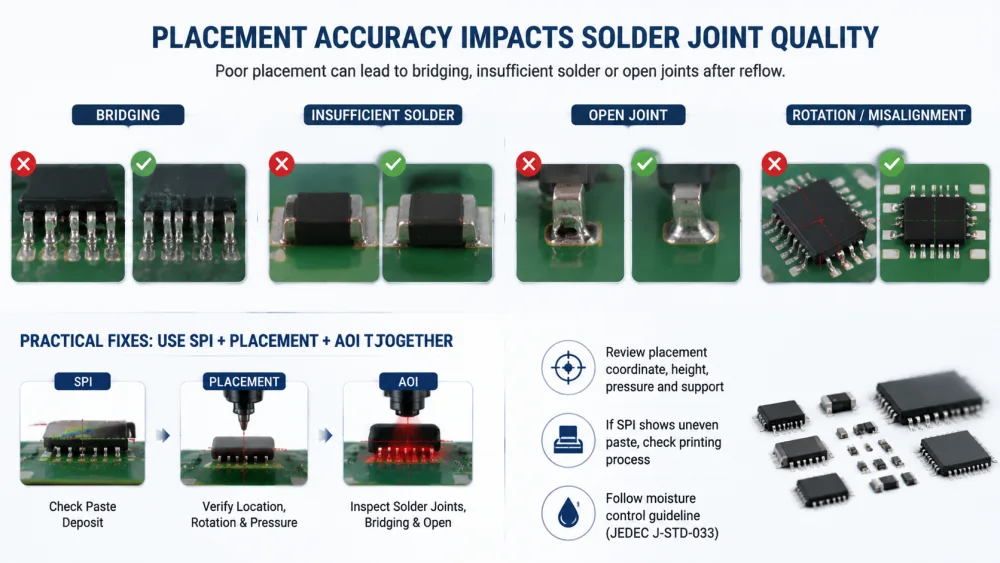

Brodannelse, utilstrækkelig lodning og åben samling diskuteres ofte som loddefejl, men placeringsnøjagtighed kan påvirke dem alle. En komponent placeret af puden, vippet, presset for dybt eller sidder på en ujævn pasta kan skabe problemer med loddeforbindelser efter reflow.
Hvis en komponent flyttes mod den ene side, kan loddemetal bygge bro på den overfyldte side og blive utilstrækkelig på den modsatte side. Hvis en blyholdig komponent roteres eller ikke er på linje med puden, kan nogle ledninger muligvis ikke våde ordentligt. Hvis placeringskraften er for høj, kan loddepasta presses ud og øge risikoen for brodannelse.
Fin-pitch IC, QFN, stik og lille passiv komponent er særligt følsomme. Selv når placeringsmaskinen ikke rapporterer nogen fejl, kan den endelige loddeforbindelse svigte, hvis pastaaflejringen, pudens design og placeringsplaceringen ikke er tilpasset som et system.
Ingeniører bør sammenligne SPI-, placerings- og AOI-data sammen. Hvis SPI viser god pasta, men AOI viser gentagne bro ved én komponent, bør placeringskoordinater, rotation, komponenthøjde, tryk og støtte gennemgås. Hvis SPI allerede viser ujævn pasta, kan årsagen være udskrivning snarere end placering.
For fugtfølsomme komponenter har opbevaring og gulvlevetid også betydning. JEDEC J-STD-033 er en vigtig reference til håndtering af fugt/reflow-følsomme enheder. God materialehåndtering kan ikke rette forkert placering, men det hjælper med at forhindre bredere reflow og pålidelighedsproblemer.
De mest effektive SMT-monteringsdefektløsninger følger et simpelt princip: find ud af, om defekten følger komponenten, føderen, mundstykket, maskinhovedet, PCB-placeringen, materialepartiet eller programmet. Når mønsteret er klart, bliver korrektionen meget lettere.
For fabrikker med gentagne SMT-placeringsproblemer er gennemgang af hele SMT-produktionslinjeopsætningen ofte mere effektiv end at justere én maskinparameter.
Hvis den samme defekt opstår på én komponent på tværs af mange PCB, skal du kontrollere komponentdata, føder, dyse og materialeemballage. Hvis defekten følger en indføringsåbning, skal du inspicere fremføringskalibreringen, tapelommen, afdækningsbåndets bane og splejsningen. Hvis den følger én dyse, skal du kontrollere dyseslid, kontaminering, vakuum og kalibrering. Hvis det kun vises i ét PCB-område, skal du kontrollere støttestifter, board-forvridning, fiducial data og lokale placeringskoordinater.
Denne metode forhindrer tilfældig justering. Det hjælper også teams med at undgå at ændre for mange parametre på én gang. Når der laves for mange ændringer sammen, bliver det svært at vide, hvilken korrektion der rent faktisk løste problemet.
En nyttig tjekliste for SMT-placeringsdefekter bør omfatte:
Fejltype og placering på printkortet.
Komponentpakke, referencebetegnelse og materialeparti.
Feederåbning, feedertilstand og båndpræsentation.
Dyse-ID, dysestørrelse, renhed og vakuumværdi.
Maskinhoved, placeringskraft, pickuphøjde og bevægelsesindstilling.
Synsbillede, belysning, tolerance og pakkebiblioteksdata.
PCB-understøttelse, klemmetilstand, pålidelig genkendelse og pladeplanhed.
SPI og AOI resultat før og efter korrektion.
Fabrikker bør registrere den endelige bekræftede årsag og opdatere standardarbejdet. Dette gør fejlfinding til procesviden i stedet for gentagen brandslukning.

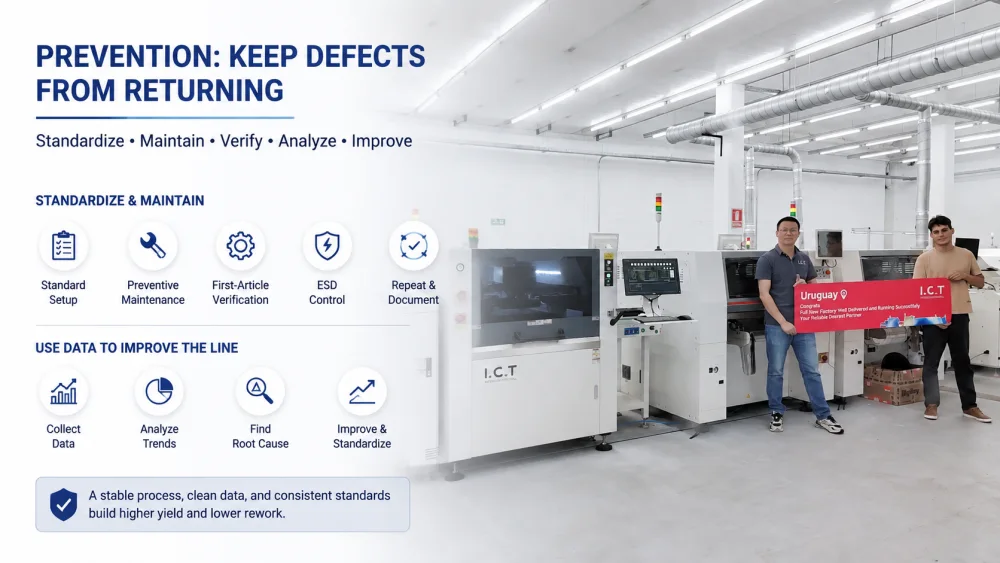

Det er nyttigt at løse en defekt, men det er mere værdifuldt at forhindre gentagne defekter. Stabil SMT-produktion afhænger af standardopsætning, forebyggende vedligeholdelse, verifikation af første artikel, operatørdisciplin og datagennemgang.
Feederkalibrering, dyserengøring, vakuuminspektion, kamerakalibrering, opsætning af støttestift og inspektion af første artikel bør være en del af rutinemæssig produktionskontrol. Disse kontroller bør ikke kun afhænge af den enkelte operatørs erfaring. De skal dokumenteres og gentages ved produktskift, genindlæsning af feeder og vedligeholdelsesintervaller.
ESD-kontrol bør også overvejes, fordi statisk elektricitet kan påvirke håndtering af små komponenter og opsamlingsstabilitet. ESD Associations ANSI/ESD S20.20 -ramme er en nyttig reference til at bygge et ESD-kontrolprogram omkring følsomme elektroniske enheder.
Placeringsfejl bør gennemgås efter trend, ikke kun efter individuelle begivenheder. En fabrik bør sammenligne antallet af defekter efter produkt, komponentpakke, maskine, føder, dyse, skift og materialeparti. Hvis et problem gentager sig, bør teamet forbedre standardopsætningen eller vedligeholdelsesreglen.
ICT understøtter elektronikproducenter med one-stop SMT-løsninger , herunder SMT-linjeplanlægning, udstyrsforsyning, installation, træning, produktionssupport og eftersalgsservice. SMT-projekter >>
For producenter, der står over for gentagne placeringsfejl, kan erfaren processupport hjælpe med at forbinde maskindata, materialehåndtering, operatørpraksis og produktionslinjekonfiguration i én klar forbedringsplan.
Almindelige SMT-placeringsdefekter omfatter skift, skævhed, gravsten, manglende komponent, tabt komponent, rotationsfejl, flip, polaritetsfejl, brodannelse, åben samling og utilstrækkelig lodning.
Den bedste fejlfindingsmetode er først at identificere defekttypen og derefter spore, om den følger komponenten, føderen, dysen, hovedet, PCB-området, materialepartiet eller programdata.
Feederpræsentation, dysetilstand, vakuumstabilitet, synsgenkendelse, PCB-understøttelse og placeringsdata er væsentlige årsager til problemer med placering af SMT-komponenter.
Ikke alle endelige loddedefekter er forårsaget af placeringen, men placeringsnøjagtigheden kan i høj grad påvirke bro, åben samling og utilstrækkelig lodning.
Langsigtet forbedring afhænger af standardopsætning, forebyggende vedligeholdelse, inspektion af første artikel, operatørtræning og datagennemgang.
Når en fabrik behandler placeringsfejl som procesbevis, bliver hver defekt lettere at løse og mindre tilbøjelig til at vende tilbage. Resultatet er bedre udbytte, mindre efterarbejde, mere stabil levering og stærkere tillid til SMT-linjen.
De mest almindelige SMT-placeringsdefekter omfatter komponentforskydning, skævhed, gravsten, manglende komponent, tabt komponent, forkert rotation, vendt komponent, polaritetsfejl, bro, åben samling og utilstrækkelig lodning. Nogle defekter er forårsaget direkte af opsamlings- og placeringsproblemer, mens andre opstår efter reflow, fordi placering, loddepasta, pudedesign eller varmebalance ikke var stabil. Ingeniører bør klassificere defekten først, før de ændrer maskinindstillinger.
Den hurtigste pålidelige metode er at kontrollere, om skiftet følger én komponent, føder, dyse, maskinhoved eller PCB-placering. Hvis den følger en feeder, er feeder-indeksering og båndpræsentation sandsynligvis årsager. Hvis den følger efter en dyse, kan dyseslid eller vakuumlækage være involveret. Hvis det vises i et PCB-område, skal kortstøtte, klemmetilstand eller lokale koordinatdata kontrolleres.
En komponent kan bevæge sig eller blive defekt efter reflow, fordi loddepastavolumen, pudedesign, termisk balance eller befugtningskraft ændres under opvarmning. Gravsten og nogle skiftedefekter er almindelige eksempler. Placeringen kan stadig bidrage, hvis komponenten var lidt ude af midten før reflow. Ingeniører bør sammenligne SPI, placeringsinspektion, AOI og reflow-resultater sammen i stedet for at se på ét procestrin alene.
Synstolerance bør ikke udvides, før den egentlige årsag er forstået. Større tolerance kan reducere alarmer, men det kan tillade, at roteret, forskudt eller forkert genkendt komponent passerer. Ingeniører bør først inspicere kamerabilledet, lystilstand, pakkebibliotek, polaritetsmærke, komponentform og pickup-stabilitet. Tolerancejustering er kun nyttig, når genkendelsesmålet allerede er nøjagtigt, og risikoen er kontrolleret.
En fabrik bør bede om SMT-processupport, når placeringsfejl gentager sig efter normal feeder, dyse, vakuum, syn og programtjek. Support er også nyttig under introduktion af nye produkter, high-mix produktion, ny linjeinstallation, eller når dyre komponenter skaber høje omarbejdningsomkostninger. En professionel SMT-løsningsudbyder kan gennemgå hele linjen i stedet for at behandle hver maskinalarm som et isoleret problem.
