Hvordan man håndterer fugtfølsomme komponenter i smart opbevaring?

Fugtfølsomme komponenter skal opbevares omhyggeligt, fordi de kan absorbere fugt fra luften. Hvis de udsættes for længe og derefter passerer gennem reflow-lodning, kan den indespærrede fugt skabe kvalitetsproblemer. Dette er grunden til, at SMT-fabrikker har brug for en klar måde at kontrollere åbningstid, gulvlevetid, tør opbevaring, returneringsstatus og sporbarhed.

Et smart opbevaringssystem hjælper med at gøre fugtkontrol til en synlig proces. Den kan spore komponentidentitet, lagerplacering, fugtighedstilstand, åbningstid, returtid og advarselsstatus. Det erstatter ikke gode procesregler, men det gør disse regler nemmere at følge hver dag.

Denne artikel forklarer, hvordan fugtfølsom komponentopbevaring fungerer i et smart SMT-materialesystem. For den fulde søjleoversigt kan du også læse den komplette guide til smarte SMT-materialelagringssystemer.

1. Hvorfor fugtfølsomme komponenter har brug for særlig kontrol

Nogle elektroniske komponenter er følsomme over for fugt. De kan absorbere fugt, mens de sidder udenfor kontrolleret opbevaring. Under reflow opvarmes komponenten hurtigt. Fugt fanget inde i pakken kan udvide sig og skabe indre stress.

Denne risiko er en af ​​grundene til, at SMT-fabrikker behandler fugtfølsomme enheder anderledes end almindelige dele. Disse komponenter kan have brug for forseglet opbevaring, tørre skabe, kontrolleret fugtighed, sporing af gulvlevetid, bagegennemgang og strenge returregistreringer.

Udfordringen er ikke kun teknisk. Det er også operationelt. Et hjul kan bevæge sig fra modtagelse til opbevaring, fra opbevaring til kitting, fra kitting til feeder-opsætning, fra feeder-opsætning til linjen og derefter tilbage til opbevaring. Hvert træk kan påvirke rekorden.

Almindelige fugtkontrolproblemer

• Åbningstiden registreres ikke tydeligt.

• Returnerede ruller scannes ikke tilbage til opbevaring.

• Operatørerne kender ikke den resterende gulvlevetid.

• Delruller blandes med forseglede ruller.

• Tør opbevaringsstatus spores på papir eller hukommelse.

• Udløbne eller usikre ruller udstedes ved en fejl.

• Forskellige hold følger forskellige regler.

Disse problemer opstår ofte under travl produktion. En kø venter. En omstilling er presserende. En rulle er delvist brugt og returneres hurtigt. Hvis processen kun afhænger af manuelle noter, kan posten blive upålidelig.

Et smart opbevaringssystem giver fabrikken en mere stabil måde at håndtere disse detaljer på.

2. Hvad er Smart Dry Storage for elektroniske komponenter?

Smart tør opbevaring til elektroniske komponenter kombinerer fysisk lagerstyring med digitale materialeregistreringer. Den fysiske side kan omfatte tørre skabe, fugtkontrollerede tårne, lukkede opbevaringsområder eller andre kontrollerede miljøer. Den digitale side sporer hvert hjul og dets status.

Et normalt tørskab kan beskytte komponenter, mens de er inde i det. Men den ved måske ikke, hvilken rulle der er indeni, hvornår rullen blev åbnet, hvor længe den stod udenfor, eller om den er tilladt til næste job. Smart opbevaring tilføjer det manglende kontrollag.

Hvilken smart tør opbevaring skal spore

• Komponent varenummer

• Spole-id eller materiale-id

• Partinummer og datokode efter behov

• Opbevaringssted

• Åben eller forseglet status

• Taskens åbningstid

• Tid uden for kontrolleret opbevaring

• Retur til opbevaringstid

• Fugtighed eller opbevaringsforhold

• Advarsel eller hold status

Værdien kommer fra at forbinde miljøet med materialeregistret. Det er ikke nok at holde et skab tørt. Fabrikken skal også vide, hvilken rulle der er sikker at bruge, og hvilken rulle der skal gennemgås.

For et praktisk udstyrseksempel viser siden SMD-komponentlagersystem en intelligent opbevaringsløsning med stregkodescanning, batchhåndtering, temperatur- og fugtkontrol, tidsbegrænsningsstyring og MES/ERP-kompatibilitet.

3. Sådan fungerer et MSL Component Management System

Et MSL-komponentstyringssystem hjælper med at spore fugtfølsomme materialer baseret på fabriksregler. MSL betyder fugtfølsomhedsniveau. Forskellige komponenter kan have forskellige håndteringskrav, så fabrikken bør følge sin godkendte proces og kundekrav.

Systemet bør ikke afhænge af hukommelse. Det skal gøre fugtkontrol til en trin-for-trin arbejdsgang. Når en rulle ankommer, registreres dens identitet og fugtstatus. Når det åbnes, begynder systemet at spore eksponering. Når det vender tilbage, opdaterer systemet status. Når det udstedes igen, tjekker systemet, om det stadig er tilladt.

Grundlæggende smart MSL-arbejdsgang

1. Modtag den fugtfølsomme komponent.

2. Scan rullen eller pakkeetiketten.

3. Registrer materiale-id, parti, mængde og status.

4. Opbevar det på et kontrolleret tørt sted.

5. Scan rullen, når pakken er åbnet.

6. Spor gulvlevetid eller eksponeringstid baseret på fabriksregler.

7. Udgiv kun rullen, når status er acceptabel.

8. Scan delvise ruller, når de vender tilbage.

9. Opdater resterende tid, mængde og placering.

10. Advar eller hold hjul, der skal gennemgås.

Denne arbejdsgang er især nyttig til high-mix SMT-produktion. Mange hjul kan åbnes for korte løb og derefter returneres. Uden en digital journal er det svært at vide, hvilken rulle der stadig er sikker, og hvilken rulle der kræver opmærksomhed.

Hvis du først har brug for det grundlæggende lagerflow, forklarer artiklen om, hvordan smart SMT-lagring fungerer, den overordnede proces fra modtagelse til returnering.

4. Modtagelse og mærkning af fugtfølsomme komponenter

Fugtkontrol starter ved modtagelse. Hvis fabrikken ikke fanger den rigtige information, når materialer ankommer, bliver det sværere at administrere disse materialer senere. Modtagelsesprocessen skal bekræfte identitet, emballagetilstand, etiketkvalitet og opbevaringskrav.

Operatører bør scanne rullen eller pakkeetiketten og oprette en klar registrering. Hvis leverandøretiketter ikke er nok, kan fabrikken have brug for interne etiketter. Disse etiketter bør understøtte senere scanning under opbevaring, udstedelse, feederopsætning og returnering.

Vigtig modtagelse af checks

• Korrekt varenummer

• Oplysninger om leverandørparti eller batch

• Datokode efter behov

• Mængde

• Pakketilstand

• Fugtfølsom status

• Opbevaringskrav

• Internt materiale ID

Målet er at gøre rullen nem at styre senere. Hvis etiketter er uklare, beskadigede eller inkonsekvente, vil teamet kæmpe under produktionen. Et smart system afhænger af rene data.

Hvorfor stregkodebekræftelse er vigtig

Stregkodebekræftelse hjælper operatører med at undgå manuelle læsefejl. Dette betyder endnu mere med fugtfølsomme materialer, fordi systemet skal spore både identitet og status. En forkert scanning eller manglende scanning kan påvirke kvalitetsbeslutninger senere.

Smart opbevaring kan også understøtte forebyggelse af forkert materiale. Hvis en rulle ikke er tilladt for en arbejdsordre eller har en uklar status, kan systemet advare operatøren. For flere detaljer, læs den relaterede artikel om, hvordan smarte opbevaringssystemer forhindrer forkert materialebelastning.

5. Kontrol af åben tid, etagelevetid og afkast

Åben tid og returkontrol er hjertet i fugtfølsom komponentstyring. En rulle kan være sikker, når den er forseglet. Når den er åbnet, skal den have en klar registrering. Fabrikken skal vide, hvor længe den har stået udenfor kontrolleret lager, og hvad der skal ske derefter.

I en manuel proces kan operatører skrive åbningstiden på en etiket eller registrere den på et ark. Dette kan fungere, hvis teamet er lille og disciplineret. Men det bliver sværere, når mange hjul bevæger sig gennem flere linjer.

Et smart system kan registrere åbningshændelsen og beregne status baseret på fabriksregler. Den kan også vise advarsler, når et hjul nærmer sig en grænse eller skal gennemgås.

Hvad systemet skal klare

• Når rullen eller posen blev åbnet

• Hvor længe den forblev uden for kontrolleret opbevaring

• Når den vendte tilbage til tør opbevaring

• Om den resterende tid er nok til det næste job

• Om rullen skal holdes til gennemgang

• Om bagning eller en anden procesbeslutning er påkrævet

Returkontrol er ofte, hvor fabrikker mister nøjagtighed. Et delvist hjul kan komme tilbage efter en kort løbetur. Hvis ingen scanner det, kan systemet stadig tro, at det er på linjen. Hvis mængden ikke opdateres, bliver lagerbeholdningen forkert. Hvis eksponeringstiden ikke opdateres, bliver fugtstatus uklar.

God returproces

1. Scan rullen, når den forlader linjen eller indføringsområdet.

2. Bekræft resterende mængde.

3. Opdater fugteksponeringsstatus.

4. Tjek om den kan vende tilbage til tør opbevaring.

5. Opbevar det på det rigtige sted.

6. Hold journalen tilgængelig for næste nummer.

Den bedste proces skal føles enkel for operatøren. Hvis det er for langsomt, kan folk springe trin over. Systemet skal gøre den korrekte handling let.

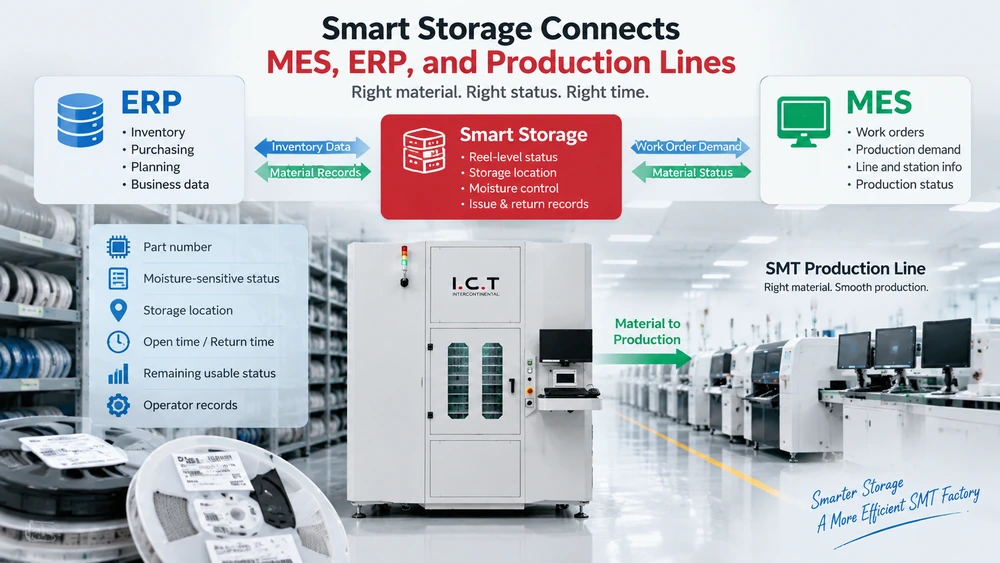

6. Hvordan Smart Storage forbindes med MES, ERP og produktionslinjer

Fugtkontrol bliver stærkere, når smart storage forbindes med MES og ERP. MES kan levere arbejdsordreefterspørgsel og produktionskontekst. ERP kan understøtte lagerbeholdning og planlægning. Lagersystemet kan give status og placering på rulleniveau.

Denne forbindelse hjælper fabrikken med at undgå at bruge en rulle, bare fordi den er fysisk tilgængelig. En rulle kan være på lager, men den er muligvis ikke klar til produktion. Dets fugtstatus skal muligvis gennemgås. Dens resterende eksponeringstid er muligvis ikke nok til en lang periode.

Nyttige data til integration

• Varenummer og materiale-id

• Efterspørgsel efter arbejdsordre

• MSL eller fugtfølsom status

• Opbevaringssted

• Åbningstid og hjemkomsttid

• Resterende brugbar status baseret på fabriksregler

• Udsted og returner optegnelser

• Operatørens handlingshistorie

Derfor bør smart materialestyringssoftware være en del af projektplanen. Softwaren forbinder lagerposter med produktionsbeslutninger. Det hjælper operatører med at vide, om en rulle skal udstedes, holdes eller gennemgås.

For en dybere softwarevisning forklarer den relaterede artikel om, hvordan smart SMT-lagring integreres med MES- og ERP-systemer, dataejerskab, arbejdsordrematchning og grænsefladeplanlægning.

Fugtkontrol understøtter også hele SMT-linjen. En rulle kan opbevares korrekt, men den skal stadig nå frem til den rigtige feeder og line på det rigtige tidspunkt. Når du planlægger et komplet fabriksflow, skal du overveje opbevaring sammen med SMT produktionslinjeløsningen.

7. Opbevaringstårn, tørskab eller traditionelt stativ?

Ikke alle fugtfølsomme komponenter har brug for den samme opbevaringsmetode. Nogle materialer kan have behov for kontrolleret tør opbevaring. Nogle kan have brug for kortvarig iscenesættelse. Nogle kan være lavrisiko og nemme at administrere. Den rigtige løsning afhænger af komponenttype, produktionsflow og fabriksregler.

Traditionelle stativer

Traditionelle stativer kan holde hjul, men de kontrollerer ikke fugtighed eller sporer eksponering af sig selv. De kan være acceptable for materialer med lav risiko. Til fugtfølsomme komponenter har stativer normalt brug for støtte fra tørre skabe, etiketter og strenge manuelle optegnelser.

Tørre skabe

Tørre skabe hjælper med at kontrollere fugtigheden. De er nyttige til fugtfølsomme materialer. Men et kabinet administrerer muligvis ikke spolens identitet, arbejdsordreproblem, åbningstid, returtid eller sporbarhed. Derfor kombinerer mange fabrikker tørskabe med softwareregistreringer.

Smarte opbevaringstårne

Smarte lagertårne ​​kan kombinere placeringskontrol, stregkodescanning, batchhåndtering og softwareregistreringer. Nogle understøtter også temperatur- og fugtighedskontrol. Dette gør dem nyttige, når fabrikker ønsker både lagereffektivitet og materialestatuskontrol.

Hvis du sammenligner hardwarevalg, forklarer artiklen om smarte SMT-lagertårne ​​versus traditionelle materialestativer forskellene i plads, arbejde, nøjagtighed, sporbarhed og kontrol.

Vælg systemet efter risiko

Den bedste tilgang er ikke altid fuld automatisering for hvert hjul. Højrisiko og hurtigt bevægelige fugtfølsomme materialer kan have brug for smart tør opbevaring. Lavrisikomaterialer kan bruge enklere opbevaring. Langsomtgående følsomme materialer kan have brug for tørre skabe med klare scanningsregler.

Fabrikken bør klassificere materialer efter risiko, bevægelsesfrekvens og produktionspåvirkning. Så kan den vælge den rigtige opbevaringsmetode til hver gruppe.

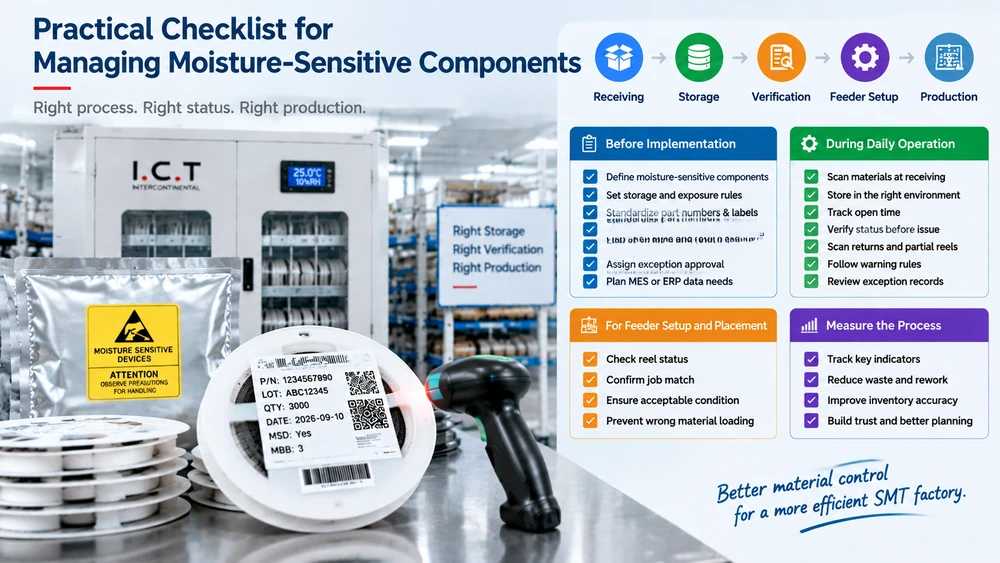

8. Praktisk tjekliste til håndtering af fugtfølsomme komponenter

En stærk fugtkontrolproces kræver mere end udstyr. Den har brug for rene etiketter, klare ansvarsområder, uddannede operatører og praktiske undtagelsesregler. Systemet skal matche, hvordan folk arbejder på gulvet.

Før implementering

• Definer hvilke komponenter der er fugtfølsomme.

• Bekræft fabriksreglerne for opbevaring og eksponering.

• Rengør delnummer og etiketstandarder.

• Beslut hvordan åben tid skal registreres.

• Beslut hvordan returneringer skal scannes.

• Definer regler for advarsel og hold.

• Beslut hvem der kan godkende undtagelser.

• Planlæg MES- eller ERP-databehov.

Under daglig drift

• Scan materialer ved modtagelse.

• Opbevar følsomme komponenter i det rigtige miljø.

• Scan, når en rulle åbnes.

• Spor tid uden for kontrolleret opbevaring.

• Bekræft status før udstedelse til produktion.

• Scan delvise ruller, når de vender tilbage.

• Følg advarsler i stedet for at omgå dem.

• Gennemgå undtagelsesposter ofte.

Til foderopsætning og placering

Fugtkontrol skal fortsætte, indtil rullen er brugt. Feederopsætningsteamet bør verificere, at rullen er tilladt til jobbet og stadig er i en acceptabel status. Placeringslinjen bør modtage materialer, der ikke kun er korrekte efter varenummer, men også korrekte efter håndteringstilstand.

Dette betyder noget, fordi en pick and place-maskine kan placere komponenter hurtigt, men den kan ikke løse dårlig materialehåndtering opstrøms. Korrekt opbevaring, korrekt verifikation og korrekt foderforberedelse arbejder alt sammen.

Mål processen

Efter implementering, spor praktiske indikatorer. Se på manglende scanninger, udløbne materialeadvarsler, returnerede rullefejl, lageruoverensstemmelse, operatørfeedback og produktionsforsinkelser forårsaget af materialestatus. Disse tal viser, om processen fungerer.

Bedre fugtkontrol kan også reducere spild og nødarbejde. Hvis fabrikken stoler på sin materielle status, kan den planlægge mere roligt og reducere unødvendig overbeholdning. Læs artiklen om, hvordan smart materialeopbevaring reducerer lager- og arbejdsomkostninger for at få et overblik over virksomheden.

God fugtfølsom komponentstyring handler ikke om at få operatørerne til at udføre mere papirarbejde. Det handler om at give dem et klart system. Den rigtige rulle skal opbevares i den rigtige stand, udstedes med den rigtige status og returneres med en pålidelig registrering.

9. FAQ

Hvad er fugtfølsom komponentopbevaring?

Opbevaring af fugtfølsomme komponenter er kontrolleret opbevaring og sporing af komponenter, der kan absorbere fugt fra luften. Det omfatter normalt tør opbevaring, sporing af åben tid, kontrol med gulvlevetid, returscanning og statusadvarsler. Målet er at sikre, at komponenter stadig er acceptable, før de går i SMT-produktion.

Hvordan administrerer et smart lagringssystem MSL-komponenter?

Et smart lagringssystem administrerer MSL-komponenter ved at registrere rullens identitet, lagerplacering, åbningstid, returtid, eksponeringsstatus og advarselsstatus. Det kan vejlede operatører under udstedelse og returnering. Det kan også hjælpe med at forhindre hjul med uklar eller udløbet status i at blive sendt til produktion uden gennemgang.

Er et tørt skab nok til fugtfølsomme komponenter?

Et tørt kabinet hjælper med at beskytte komponenter, mens de er inde i det, men det er måske ikke nok i sig selv. Fabrikken mangler stadig at spore, hvilken rulle der blev åbnet, hvor længe den stod udenfor, hvornår den kom tilbage, og om den er tilladt til produktion. Smarte optegnelser gør tør opbevaring mere pålidelig.

Kan smart storage forbinde fugtstatus med MES eller ERP?

Ja. Smart storage kan dele materialestatus med MES eller ERP, når integration er planlagt. Dette kan hjælpe produktionshold med at vide, om en rulle er tilgængelig, hvor den er opbevaret, og om den er acceptabel for en arbejdsordre. Det nøjagtige dataflow afhænger af fabrikkens systemer og regler.

Hvad er den største fejl ved håndtering af fugtfølsomme ruller?

Den største fejl er at miste kontrollen efter et hjul er åbnet eller returneret. Mange problemer opstår, når delvise hjul kommer tilbage uden scanning, mængdeopdateringer eller eksponeringsregistreringer. En stærk returproces er lige så vigtig som god tør opbevaring.
