SMT-splejsningsproblemer opstår normalt, når to-komponenttape ikke er forberedt, justeret, sammenføjet eller fremført korrekt. En dårlig splejsning kan forårsage tapeadskillelse, papirstop, komponenttab, placeringsafbrydelser og uventet produktionsnedetid. Ved højvolumen SMT-montage kan selv en lille splejsningsfejl påvirke stabiliteten af hele materialeforsyningsprocessen.
De mest almindelige SMT-splejsningsproblemer kan forebygges. Nøglen er at forstå forholdet mellem splejsningsforberedelse, justering af bæretape, sammenføjningsstyrke, føderkompatibilitet og operatørhåndtering. Når fabrikken kombinerer det korrekte udstyr med en standardiseret proces, kan risikoen for komponentbåndsplejsningsfejl reduceres betydeligt.
Denne vejledning forklarer de hyppigste splejsningsproblemer, hvordan man udfører praktisk SMT-splejsningsfejlfinding , og hvordan man forhindrer gentagne fejl under automatisk eller manuel materialeskift.
Indholdsfortegnelse
En SMT-splejsning er en lille samling, men den skal fungere pålideligt inde i en hurtigt bevægende feeder. Den tilsluttede tape skal bevare den korrekte retning, bredde, stigning, lommeposition og mekanisk styrke, mens den passerer gennem fremføringsbanen.
Hvis en del af processen er forkert, kan splejsningen fejle med det samme eller skabe et problem flere minutter senere. For eksempel kan en samling se sikker ud, når den er lavet, men blive adskilt efter gentagne træk af føderen. En anden splejsning kan forblive forbundet, men skabe tilstrækkelig tykkelse eller forskydning til at forårsage indføringsstop.
Splejsningskvalitet afhænger ikke af én handling alene. Det påvirkes af tilstanden af den gamle tape, tilstanden af den nye tape, skæremetoden, justeringspositionen, sammenføjningsmaterialet, fremføringsdesignet og operatørens håndteringsmetode.
Det betyder, at fejlfinding ikke kun bør fokusere på det synlige led. Hvis det samme problem opstår gentagne gange, bør fabrikken gennemgå hele processen fra rulleforberedelse til fremføringsdrift.
Operatører udfører ofte hjulskift i travle produktionsperioder. Når flere foderautomater har brug for opmærksomhed på samme tid, kan operatøren skynde sig at forberede tape eller springe et verifikationstrin over. Træthed og skift-til-skift forskelle kan også skabe inkonsistente resultater.
Automatisk udstyr kan reducere noget af denne variation, men det fjerner ikke behovet for ordentlig træning og proceskontrol. En pålidelig splejsningsoperation skal være let at følge, selv når produktionsefterspørgslen er høj.
En splejsning, der fungerer med én føder, fungerer muligvis ikke lige godt med en anden fødertype. Forskelle i tapebane, styrestruktur, håndtering af dæktape og frigang kan påvirke, hvordan samlingen bevæger sig gennem føderen.
Af denne grund bør en splejsning altid testes under faktiske produktionsforhold. Visuel inspektion alene kan ikke bekræfte, at en samling vil fremføres korrekt ved normal linjehastighed.
Tape fejljustering er et af de mest almindelige SMT-splejsningsproblemer. Det sker, når de gamle og nye bærebånd ikke er placeret i samme retning eller ikke er justeret korrekt før sammenføjning.
Forskydning kan påvirke tapekanten, lommepositionen, tandhjulshullerne eller komponentstigningen. Når føderen trækker det tilsluttede bånd fremad, kan samlingen bevæge sig ujævnt eller gribe ind mod styrebanen.
Almindelige symptomer på tapeforskydning omfatter fremføringsmodstand, ujævn tapebevægelse, intermitterende fodringsalarmer og en splejsning, der skifter sidelæns, mens den passerer gennem føderen. Operatøren kan også bemærke, at tapekanten ikke er lige efter samlingen er færdig.
I nogle tilfælde fortsætter føderen med at bevæge sig, men komponentlommens position bliver ustabil. Dette kan føre til manglende valg eller placeringsfejl snarere end et øjeblikkeligt maskinstop.
De to bånd blev ikke placeret på samme midterlinje.
Tapeenderne blev skåret i forskellige vinkler.
Operatøren sammenføjede bånd med forskellige orienteringer.
Positioneringsguiden blev ikke brugt korrekt.
Tapebredden var ikke kompatibel med splejsningsværktøjet.
Bærebåndets kant var beskadiget før sammenføjningen.
Før sammenføjning skal operatører bekræfte tapens retning, kantposition og lommeorientering. De gamle og nye tape skal placeres i maskinføreren i henhold til det definerede referencepunkt, i stedet for kun at justeres med øjet.
Når det er muligt, skal du bruge en splejsemaskine med en stabil positioneringsfikstur eller justeringsguide. Guiden skal holde begge bånd sikkert, mens samlingen skabes. Fabrikker bør også definere en simpel visuel inspektionsstandard for rethed, kantposition og taperetning.
Hvis fejljusteringen fortsætter efter operatørtræning, test processen med forskellige tapeleverandører og tapebredder. Problemet kan komme fra dimensionsvariationer i bæretapen snarere end kun fra operatørens håndtering.
En svag splejsningssamling kan skilles, mens føderen trækker i tapen. Dette er en alvorlig form for komponenttapesplejsningsfejl , fordi det bryder materialekontinuiteten og kan stoppe føderen uventet.
Sammenføjningen kan adskilles umiddelbart efter splejsning, under indføring af feeder, eller efter at den tilsluttede tape allerede er passeret gennem en del af fremføringsbanen. Forsinket adskillelse er særligt vanskelig at diagnosticere, fordi splejsningen i begyndelsen kan virke acceptabel.
Tegn på en svag splejsning omfatter tapeadskillelse, løst sammenføjningsmateriale, en åben samling eller en fremføring, der pludselig stopper, efter at splejsningspunktet når fremføringsmekanismen. Operatører kan også finde den nye spole afbrudt fra den gamle tape under inspektion.
Hvis samlingen adskilles inde i føderen, skal operatøren muligvis fjerne tapen, rydde fødebanen, tilslutte rullen igen og verificere materialet igen. Dette skaber mere nedetid end et normalt skift af hjul.
Utilstrækkeligt sammenføjningstryk.
Forkert eller beskadiget splejsemateriale.
Støv, olie eller rester på tapeoverfladen.
Ujævne eller beskadigede tapeender.
Forkert overlap mellem de to bånd.
Splejsningsmateriale, der ikke passer til tapetypen.
For stor trækkraft i føderen.
Tapeenderne skal være rene, flade og fri for forurening før sammenføjning. Operatører bør bruge det korrekte splejsningsmateriale og følge den anbefalede position og overlapning. Hvis maskinen påfører tryk eller varme, skal indstillingerne kontrolleres i henhold til den tape- og sammenføjningsmetode, der anvendes.
Fabrikker bør udføre en simpel pull- eller håndteringskontrol under procesvalidering. Målet er ikke at anvende overdreven kraft, men at bekræfte, at leddet forbliver sikkert under normal tapebevægelse.
Til højvolumenproduktion kan en automatisk splejsningsmaskine hjælpe med at forbedre sammenføjningskonsistensen ved at kontrollere tapepositionen og sammenføjningen. Den automatiske SMT-tapesplejsningsløsning kan evalueres, når fabrikken har brug for mere repeterbar spoleomskiftningsydelse.
Et splejsningsstop opstår, når den tilsluttede sektion ikke kan passere jævnt gennem føderen. Fremføreren kan stoppe, generere en alarm eller vise unormal modstand, når splejsningen når guiden, kædehjulet eller dækbåndets bane.
Dette problem er almindeligt, når splejsningen er for tyk, ujævn, forkert justeret eller ikke egnet til den specifikke føder. En samling kan være mekanisk stærk, men stadig svigte, fordi dens form ikke matcher fremføringsafstanden.
Typiske tegn omfatter et pludseligt fremføringsstop, en papirstopalarm, uregelmæssig tapefremføring eller en splejsning, der bliver foldet eller beskadiget inde i føderen. I nogle tilfælde kan fødemotoren fortsætte med at forsøge at føre båndet frem, mens komponentpositionen ikke bevæger sig korrekt.
Gentagne papirstop i samme arkføderposition kan indikere et feederspecifikt problem. Papirstop, der opstår med mange fødere, kan indikere et bredere problem med splejsningsprocessen.
Splejsningen er for tyk til fremføringsbanen.
Fugen har en ujævn kant eller hævet sektion.
Tapebredden stemmer ikke overens med feeder-opsætningen.
Splejsningsmaterialet strækker sig ud over tapekanten.
Indføringsstyret er snavset eller beskadiget.
Splejsningen var lastet i den forkerte retning.
Den endelige splejsning skal være flad og ren, uden unødvendigt materiale, der strækker sig ind i fødebanen. Operatører bør undgå for stor overlapning eller sammenføjning af materiale, der skaber en omfangsrig samling.
Før fuld produktion testes splejsningen gennem selve fødermodellen ved normal driftshastighed. Tjek bevægelsen før og efter splejsningspunktet. Denne test bør gentages for de tapebredder og komponenttyper, der bruges oftest.
Vedligeholdelse af foderautomater er også vigtig. Støv, klæbemiddelrester og slidte styredele kan gøre en feeder mindre tolerant over for splejsningsvariationer. En god fejlfindingsproces bør kontrollere både splejsningen og føderens tilstand.
Et andet almindeligt problem opstår, når den nye rulle sættes i den forkerte retning, eller bærebåndet vendes om før splejsning. Båndene kan stadig være sammenføjet, men føderen kan ikke levere komponenter korrekt.
Forkert retning kan få komponentlommer til at vende den forkerte vej, dæktape til at bevæge sig forkert, eller tandhjulshuller til ikke at gå i indgreb med fødemekanismen.
Symptomerne kan omfatte ingen komponentopsamling, bagudgående tapebevægelse, føderalarmer, udsatte komponenter i den forkerte position eller en splejsning, der ser ud til at være korrekt, men ikke kan indlæses i føderen.
Fordi båndet stadig kan se fysisk forbundet ud, kan dette problem forveksles med en feeder- eller placeringsmaskinefejl. Operatører bør kontrollere taperetningen, før de justerer maskinen eller udskifter føderen.
Den nye rulle var placeret i den forkerte retning.
Båndet blev vendt inden sammenføjningen.
Operatøren sammenlignede ikke de gamle og nye båndvejledninger.
Ens-lignende hjul forårsagede forvirring.
Arbejdsinstruktionen indeholdt ikke et retningstjek.
Brug et tydeligt taperetningsmærke på splejsningsstationen. Operatører bør sammenligne den nye tape med den løbende tape før sammenføjning og bekræfte, at komponentlommerne, tandhjulshullerne og dæktapen vender den rigtige vej.
Materialeetiketter og feeder-opgaver skal også være lette at læse. Når flere hjul ligner hinanden, kan stregkodekontrol eller materialeverifikation reducere risikoen for forkert læsning.
En standard arbejdsinstruktion bør omfatte en retningskontrol som et påkrævet trin i stedet for at overlade det til operatørens hukommelse.
Nogle splejsninger forbliver forbundet, men skaber stadig ustabil komponenttilførsel. Samlingen kan passere gennem føderen, men alligevel bliver komponentstigningen, lommepositionen eller tapebevægelsen inkonsekvent nær splejsningspunktet.
Denne type problemer kan påvirke placeringsnøjagtigheden og kan være sværere at identificere end et komplet arkføderstop. Linjen kan fortsætte med at køre, mens den producerer intermitterende pickup-fejl eller komponentplaceringsalarmer.
Operatører kan observere ubesvarede hakker, tomme lommer, uregelmæssig tapefremføring eller et placeringshoved, der holder pause nær splejsningsområdet. I nogle tilfælde viser kun visse komponenter eller fremføringspositioner problemet.
Hvis problemet er intermitterende, er det vigtigt at registrere, hvornår det sker, og om det altid er forbundet med splejsningspunktet. Disse oplysninger kan hjælpe med at adskille et splejsningsproblem fra et feeder- eller komponentproblem.
Placeringsmaskinen forventer, at komponenter ankommer til et forudsigeligt afhentningssted. Hvis båndet bevæger sig ujævnt, eller splejsningen ændrer den effektive pitch, vises komponenten muligvis ikke korrekt.
Dette kan påvirke SMT pick and place-systemet , selv når selve maskinen fungerer normalt. Stabil komponentfodring er derfor en vigtig del af placeringskvalitetskontrollen.
Brug splejsningsmaterialer og sammenføjningsmetoder, der bevarer tapens fladhed og bevægelse. Undgå at placere samlingen for tæt på en beskadiget lomme eller brug en tapesektion med strakte eller deforme tandhjulshuller.
Når du validerer en splejsningsproces, skal du køre nok tape gennem føderen til at observere den faktiske overgang. En kort manuel kontrol ved splejsningsstationen er ikke nok til at bekræfte stabil placeringsadfærd.
Forkert materialebelastning er ikke en mekanisk splejsningsfejl, men det er et af de mest alvorlige problemer forbundet med hjulskift. Tapen kan forbindes korrekt, mens den forkerte komponent indføres i produktionslinjen.
Dette kan føre til forkert placering, produktkvalitetsproblemer, efterbearbejdning, materialespild og vanskelige sporbarhedsundersøgelser.
Forkert materiale kan vælges, fordi lignende ruller opbevares sammen, etiketter er svære at læse, eller operatøren arbejder under tidspres. Risikoen bliver højere i high-mix produktion, hvor mange varenumre kan bruges på samme linje.
En anden risiko opstår, når en erstatningsrulle er forberedt på forhånd, men ikke klart identificeret. Operatøren kan antage, at rullen er korrekt uden at have gennemført en ordentlig kontrol.
Brug stregkodescanning eller en defineret to-trins materialeverifikationsproces, når produktionsmiljøet kræver stærkere sporbarhed. Varenummeret, fremføringspositionen og arbejdsordren bør kontrolleres, før splejsningen er færdig.
Udskiftningsspoler bør iscenesættes i henhold til produktionsplanen og klart adskilt fra ubrugte eller returnerede materialer. Dette reducerer forvirring i travle overgangsperioder.
Materialeverifikation bør behandles som en del af splejsningsprocessen. En hurtig splejsning er ikke en vellykket omstilling, hvis den indfører den forkerte komponent i føderen.
Inkonsekvent splejsningskvalitet er almindelig, når processen afhænger meget af manuel håndtering. To operatører kan bruge de samme værktøjer, men skaber samlinger med forskellig justering, tryk, overlapning eller sammenføjningsstyrke.
Dette skaber en ustabil produktionsproces. Linjen kan fungere normalt på et skift, men oplever flere feederproblemer på et andet skift.
Operatørvariation kan komme fra ufuldstændig træning, uklare arbejdsinstruktioner, forskellige personlige vaner, træthed eller brug af forskellige værktøjer. Det kan også ske, når processen ikke definerer acceptabel tapejustering eller splejsningsudseende klart.
Hvis fabrikken kun beder operatører om at "tilslutte båndene sikkert", kan hver person fortolke instruktionen forskelligt. En bedre proces beskriver de nøjagtige trin og de kvalitetskriterier, der skal kontrolleres.
Opret en visuel arbejdsinstruktion, der viser den korrekte taperetning, skæreposition, overlapning, samlingsmaterialeplacering og endelige inspektionspunkter. Brug prøvebilleder eller godkendte referencesplejsninger, når det er muligt.
Træning bør omfatte både normal drift og almindelige fejleksempler. Operatører bør vide, hvordan man genkender en svag samling, en ujævn kant, en omvendt tape og en splejsning, der ikke er egnet til føderen.
Overvej at opgradere til automatisk udstyr for linjer med hyppige hjulskift. Den manuelle versus automatiske splejsningssammenligning kan hjælpe produktionshold med at vurdere, om automatisering vil reducere operatørafhængig variation.

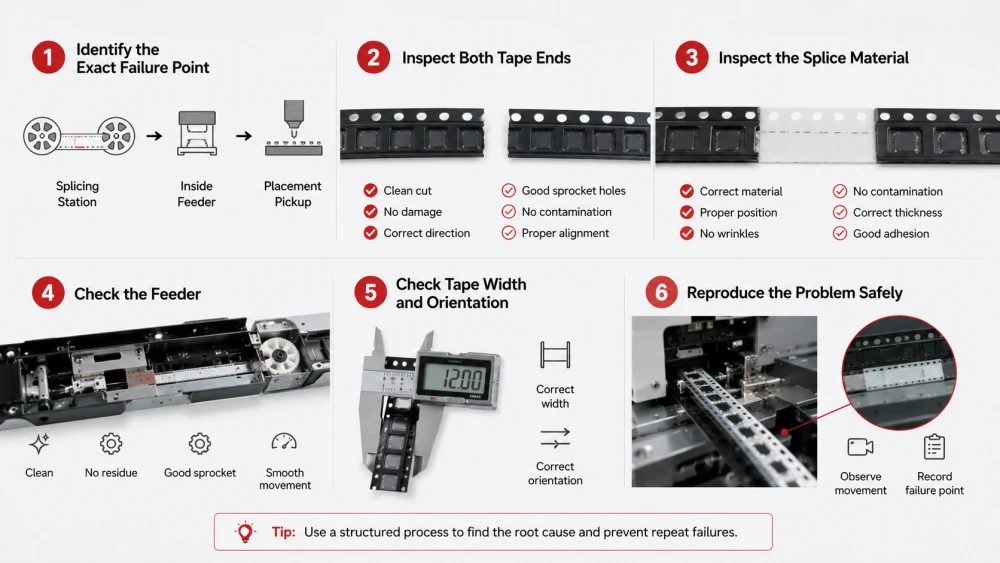

Når en splejsning fejler, er den hurtigste løsning ikke altid at udskifte hele rullen eller justere placeringsmaskinen. En struktureret fejlfindingsproces hjælper med at identificere den faktiske årsag og forhindrer det samme problem i at vende tilbage.
Følgende trin kan bruges til praktisk fejlfinding af SMT-splejsningsled.
Bestem først, hvor problemet opstår. Fejler splejsningen ved splejsningsstationen, under indlæsning af feeder, inde i feederen eller i nærheden af placeringens afhentningsposition?
Placeringen giver et vigtigt fingerpeg. En samling, der adskilles før læsning, tyder på et sammenføjningsproblem. En samling, der sidder fast inde i arkføderen, tyder på problemer med tykkelse, justering eller kompatibilitet. Et led, der passerer igennem, men forårsager pickup-fejl, kan indikere ustabilitet i tonehøjde eller båndbevægelse.
Kontroller, om de gamle og nye tape blev skåret rent, og om enten tapen har beskadigede kanter, strakte tandhjulshuller, forurening eller deformation.
Undersøg ikke kun den synlige overflade. Kontroller taperetningen, lommepositionen, dæktapens tilstand og kantjustering. En lille defekt før splejsningen kan påvirke samlingen efter den er færdig.
Kontroller, om det korrekte sammenføjningsmateriale er brugt, og om det er placeret inden for det anbefalede område. Se efter løse kanter, rynker, forurening, overdreven tykkelse eller ufuldstændig vedhæftning.
Hvis det samme materiale gentagne gange skaber problemer, skal du teste et andet godkendt sammenføjningsmateriale eller gennemgå maskinindstillingerne. Sammenføjningsmaterialet skal passe til tape- og fremføringsbetingelserne.
Inspicer fremføringsbanen for støv, klæbemiddelrester, beskadigede føringer, slidte kædehjul eller unormal modstand. Kør et kendt bånd gennem føderen for at bekræfte, om selve føderen fungerer korrekt.
Denne sammenligning er nyttig, fordi den adskiller splejsningsfejl fra feederfejl. Hvis en kendt tape også sidder fast, kan det være nødvendigt at rense, justere eller vedligeholde fremføreren.
Bekræft, at tapebredden passer til fremføreren, og at de gamle og nye tape vender i den rigtige retning. En breddemismatch eller omvendt tape kan skabe symptomer, der ligner splejsningsfejl.
Dokumenter tapebredden, komponenttype, fremføringsmodel og produktionslinjeposition. Disse oplysninger hjælper med at identificere mønstre, hvis problemet opstår gentagne gange.
Hvis problemet er intermitterende, skal du gengive det ved hjælp af en kontrolleret testrulle i stedet for at vente på den næste produktionsfejl. Observer splejsningen, når den passerer gennem føderen, og noter det punkt, hvor bevægelsen bliver ustabil.
Fortsæt ikke med at køre en kendt dårlig splejsning, hvis det kan beskadige føderen eller skabe produktkvalitetsrisiko. Kontrolleret test er sikrere og giver normalt bedre diagnostisk information.
Forebyggelse er mere effektiv end gentagen genopretning. Et stærkt forebyggelsesprogram kombinerer korrekt udstyr, standardarbejde, operatørtræning, materialekontrol, fodervedligeholdelse og præstationsovervågning.
Arbejdsinstruktionen skal forklare hvert trin fra klargøring af gammel rulle til verifikation af feeder. Det skal vise, hvor tapen skal placeres, hvordan man bekræfter retningen, hvordan man påfører sammenføjningsmaterialet, og hvordan man inspicerer den endelige samling.
Instruktionen bør også definere, hvad man skal gøre, når tapen er beskadiget, det forkerte materiale er fundet, eller splejsningen ikke opfylder den visuelle standard. Klare beslutningsregler reducerer improvisation under produktionen.
Godkendte referenceprøver hjælper operatører med at forstå forskellen mellem en acceptabel splejsning og en defekt splejsning. Prøver kan vise korrekt justering, fladhed, kantposition, overlapning og sammenføjningsmaterialeplacering.
Referenceeksempler er især nyttige til at træne nye operatører og opretholde ensartede standarder på tværs af forskellige skift.
Inden du forbinder, skal du inspicere både det gamle og det nye tape. Tjek for beskadigede kanter, forurening, deformation, manglende lommer og dårlig stand af dæktapen. Antag ikke, at hver tape-ende er egnet til splejsning.
Hvis tapen er beskadiget, skal du skære tilbage til en ren sektion eller følge fabrikkens godkendte genopretningsprocedure. At starte med en dårlig tape-ende øger chancen for ledsvigt.
Regelmæssig rengøring og vedligeholdelse hjælper med at holde positionering og sammenføjningsprocessen stabil. Fjern tapefragmenter, støv og klæbemiddelrester fra arbejdsområdet i henhold til maskinleverandørens instruktioner.
Kontroller skæredele, føringer, sensorer og trykmekanismer med definerede intervaller. En maskine, der gradvist mister justeringens nøjagtighed, kan skabe flere fejl, før problemet bliver tydeligt.
Splejsningskvalitet kan ikke kompensere for en snavset eller beskadiget feeder. Feedervedligeholdelse bør omfatte rengøring af tapebanen, kontrol af styrebevægelser, inspektion af tandhjul og gennemgang af unormal fodermodstand.
Fabrikker bør registrere, om splejsningsrelaterede alarmer er koncentreret om specifikke fødermodeller eller positioner. Disse oplysninger kan afsløre problemer med udstyrsvedligeholdelse, der fejlagtigt tilskrives splejsningsprocessen.
Sporfremførerstop, båndadskillelser, fastklemningssteder, hændelser med forkert materiale og operatøromarbejde i forbindelse med skift af rulle. Dataene skal omfatte tapebredde, komponenttype, fremføringsposition, operatør og skift, når det er muligt.
Regelmæssig gennemgang hjælper fabrikken med at identificere tilbagevendende årsager. Det viser også, om en udstyrsopgradering eller procesændring giver målbar forbedring.
Automatisering er ikke en løsning på ethvert splejsningsproblem, men det kan reducere variationen, der forårsager mange fejl. Det er især nyttigt, når fabrikken udfører hyppige hjulskift, kører flere skift eller har svært ved at opretholde en ensartet manuel splejsningskvalitet.
Automatisk udstyr kan hjælpe med at placere båndene i henhold til en gentagelig reference. Dette reducerer fejljustering forårsaget af håndplacering og gør den endelige splejsning mere ensartet på tværs af operatører.
En maskine kan hjælpe med at kontrollere sammenføjningstryk, position eller rækkefølge. Dette reducerer sandsynligheden for svage samlinger forårsaget af ujævn manuel håndtering.
Automatisering giver en klarere proces for træning og auditering. Operatører følger den samme maskinarbejdsgang, og supervisorer kan gennemgå problemer i forhold til en defineret driftssekvens.
Fabrikker, der evaluerer automatisering, bør stadig teste udstyret med faktiske bånd og feedere. En passende maskine skal matche produktionsmaterialerne og understøtte den nødvendige omstillingsproces.

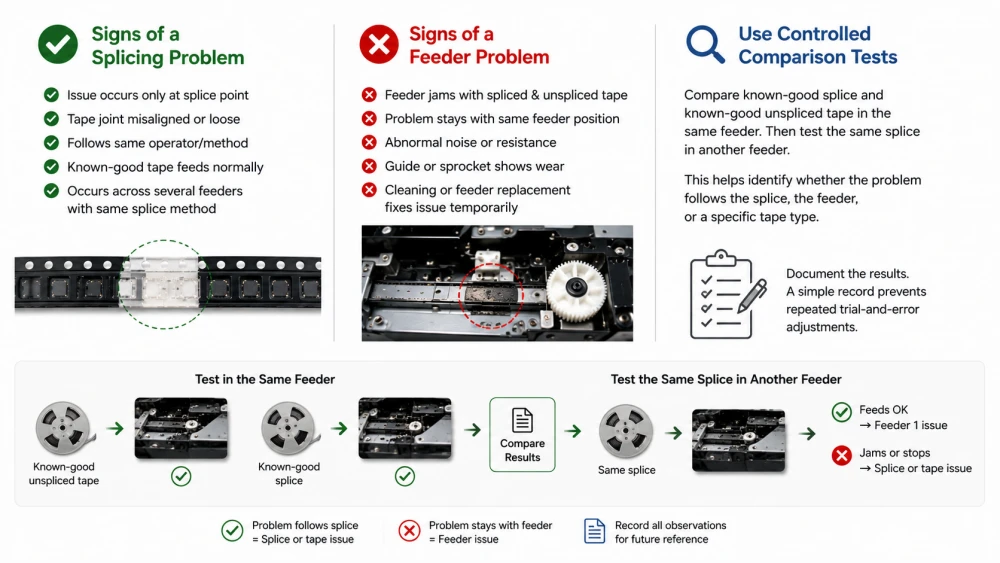

Splejsningsfejl og feederfejl kan skabe lignende symptomer, så diagnosen bør være systematisk. Udskiftning af splejsningsmetoden, når det virkelige problem er en slidt feeder, løser ikke problemet.
Problemet opstår kun, når båndet når splejsningspunktet.
Tapesamlingen er synligt skævt eller løs.
Problemet følger den samme splejsningsoperatør eller metode.
Velkendt tape føres normalt gennem den samme feeder.
Problemet opstår på tværs af flere fødere, der bruger den samme splejsningsmetode.
Feederen sidder fast med både splejset og usplejset tape.
Problemet forbliver med den samme fremføringsposition.
Feederen har unormal støj eller modstand.
Styringen eller kædehjulet viser synligt slid.
Rengøring eller udskiftning af feeder løser midlertidigt problemet.
Den mest nyttige test er at sammenligne en kendt-god splejsning og en kendt-god usplejset tape i samme feeder. Test derefter den samme splejsning i en anden feeder. Dette hjælper med at identificere, om problemet følger splejsningen, fremføreren eller en specifik tapetype.
Dokumenter resultaterne i stedet for at stole på hukommelsen. En simpel fejlfinding kan forhindre gentagne prøve-og-fejl-justeringer.
De mest almindelige SMT-splejsningsproblemer omfatter tapeforskydning, svage samlinger, papirstop, forkert taperetning, ustabil komponentfremføring, forkert materialebelastning og inkonsekvent operatørudførelse. Disse problemer kan skabe produktionsnedetid, feeder-alarmer, komponentspild og risici for placeringskvalitet.
Effektiv forebyggelse starter med klargøring af tape, nøjagtig justering, passende sammenføjningsmaterialer, kontrol af foderkompatibilitet, standardarbejdsinstruktioner og regelmæssig vedligeholdelse af maskinen og føderen. Når der opstår et problem, skal du bruge struktureret SMT-splejsningsforbindelsesfejlfinding for at identificere, om årsagen er splejsningen, føderen, materialet eller driftsmetoden.
For fabrikker med hyppige hjulskift eller højt produktionstryk kan et automatisk splejsningssystem forbedre repeterbarheden og reducere operatørafhængig variation. Hele processen bør betragtes som en del af den bredere SMT-materialeskiftestrategi.
Ved at overvåge splejsningsrelaterede fejl og korrigere deres grundlæggende årsager kan SMT-producenter reducere komponenttapesplejsningsfejl , forbedre feeder-stabiliteten og opretholde en mere pålidelig forsyning af komponenter til placeringslinjen.
De mest almindelige problemer med SMT-splejsning er tapeforskydning, svage eller adskilte splejsningssamlinger, indføringsstop, forkert taperetning, ustabil komponentfremføring, forkert materialebelastning og inkonsekvent splejsningskvalitet mellem operatører. Disse problemer kan være forårsaget af dårlig tapeforberedelse, forkert sammenføjningsmateriale, fødertilstand, operatørfejl eller inkompatibilitet mellem splejsningen og føderen.
En SMT-splejsningssamling kan svigte inde i føderen, fordi den er for tyk, svag, forkert justeret, forurenet eller uegnet til fødebanen. Samlingen kan også svigte, når bærebåndets kant er beskadiget, eller samlingsmaterialet ikke er påført korrekt. Test splejsningen med den faktiske føder, og inspicer både samlingen og føderens tilstand under fejlfinding.
Komponenttapesplejsningsfejl kan forhindres ved at bruge rene og ubeskadigede tapeender, justere tapene nøjagtigt, vælge passende sammenføjningsmateriale, kontrollere taperetningen og teste splejsningen gennem selve føderen. Standard arbejdsinstruktioner, operatørtræning, regelmæssig vedligeholdelse og automatisk splejsningsudstyr kan forbedre repeterbarheden yderligere.
For at fejlfinde et SMT-splejsningsled skal du først identificere, hvor fejlen opstår. Inspicer tapenderne, sammenføjningsmaterialet, tapens retning, fugetykkelse og justering. Kontroller derefter føderen for forurening, slitage eller unormal modstand. Sammenlign problemsplejsningen med en kendt splejsning og noter tapebredden, fremføringspositionen, komponenttypen og driftsbetingelserne.
En automatisk SMT-splejsningsmaskine kan reducere mange problemer forårsaget af manuel justering, inkonsekvent sammenføjningstryk og operatørvariation, men den kan ikke forhindre enhver fejl. Forkerte materialer, beskadiget tape, uegnede fremføringsforhold, dårlig vedligeholdelse eller forkerte maskinindstillinger kan stadig forårsage problemer. Automatisering fungerer bedst, når det kombineres med materialeverifikation, træning og fodervedligeholdelse.
