I en verden af højtydende elektronik står producenterne over for den presserende udfordring at sikre termisk styring og samtidig opretholde loddeforbindelsens integritet i tunge og komplekse komponenter som køleplader og AI-hardware. Den forkerte reflow-loddeløsning kan resultere i upålidelige produkter, dyre reparationer og utilfredse kunder.
Det er her, ICT kommer ind i billedet. Vi er specialiserede i tilpassede reflow-loddeløsninger, der henvender sig til industrier med strenge ydeevnestandarder, fra 5G-infrastruktur til AI-processorer, rumfart og medicinsk udstyr. Vores state-of-the-art systemer optimerer ikke kun loddepræcisionen, men sikrer også, at dine produkter er bygget til at holde under de hårdeste forhold.

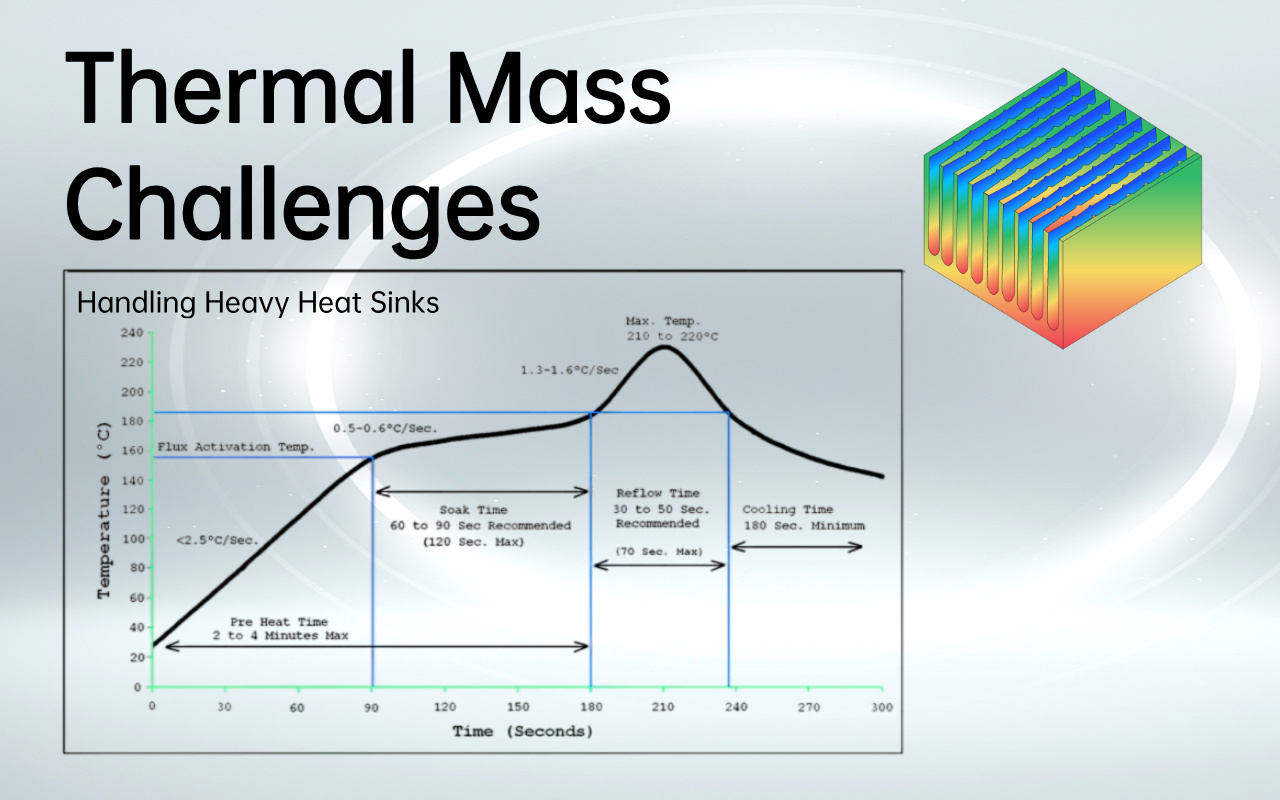

Køleplader, især dem, der bruges i 5G-basestationer, er tunge, massive komponenter, der ofte vejer op til 10 kg. Disse strukturer, designet til at sprede enorm varme, udgør en betydelig udfordring under reflow-lodningsprocessen på grund af deres høje termiske masse. Traditionelle reflow-ovne kæmper for at give ensartet opvarmning til så store komponenter, hvilket fører til:
Ujævn temperaturstigning : Nogle områder opvarmes muligvis ikke nok til korrekt reflow, mens andre kan overophedes.
Kolde samlinger og overdreven varme : Denne ubalance svækker loddesamlinger og kompromitterer kølelegemets overordnede mekaniske og termiske ydeevne.
Standard transportørsystemer, der bruges i reflow-ovne, giver typisk minimal støtte og griber kun om kanterne af komponenter. Den massive vægt af en 10 kg køleplade fører til:
Forskydning : Over tid kan den termiske ekspansion og vægtspænding fordreje transportskinnerne, hvilket resulterer i produktfejljustering.
Nedbøjning : Kantstøtte forårsager nedbøjning i midten af tunge komponenter under højtemperaturfaser, hvilket yderligere øger risikoen for inkonsekvente opvarmnings- og loddefejl.
Miniaturiseringen af 5G-komponenter, såsom RF-moduler, kræver præcis temperaturstyring. Men mange standard reflow ovne kæmper for at opretholde ensartet temperatur, hvilket fører til:
Temperatursvingninger : Variationer på mere end ±2°C kan forårsage problemer som komponentforvrængning, loddehuller eller ufuldstændig reflow.
Komponentfejl : Disse udsving kan påvirke pålideligheden og ydeevnen af 5G-komponenter, hvilket fører til dyre reparationer og nedetid.
Store køleplader kræver en gradvis og kontrolleret opvarmningsproces for at sikre ensartet temperaturfordeling. Traditionelle ovne klarer ofte ikke de massive termiske belastninger. Nøglefunktioner ved tilpassede reflow-ovne inkluderer:
Multi-zone opvarmning : Mindst 10 varmezoner er nødvendige for ensartet temperaturfordeling, med 12-24 zoner anbefalet til større komponenter.
Gradvis temperaturrampe : Dette sikrer en ensartet temperatur på tværs af kølepladen, minimerer termisk stress og optimerer loddeforbindelsens ydeevne.
5G-komponenter er meget følsomme over for temperaturudsving. For at imødekomme de præcise behov for disse miniature, højfrekvente elementer tilbyder vores reflow-systemer:
Zone-for-zone PID-kontrol : Tillader præcise temperaturjusteringer for hver sektion af samlingen.
Termoelementfeedback i realtid : Sikrer ensartet lodning, samtidig med at følsomme komponenter beskyttes mod overophedning.
Dette præcisionsniveau sikrer, at delikate 5G RF-moduler bevarer deres integritet og ydeevne under høje strømforhold.
For at forhindre oxidation under reflow-processen integrerer brugerdefinerede ovne:
Nitrogenatmosfære : Et kontrolleret miljø med lavt iltindhold minimerer oxidation uden for stort nitrogenforbrug.
Forseglede kamre med oxygenanalysatorer : Disse opretholder lave dele-per-million (PPM) niveauer af oxygen, hvilket forbedrer loddeforbindelsens kvalitet og korrosionsbestandighed.
Dette kontrollerede miljø forbedrer holdbarheden og pålideligheden af både køleplader og 5G-moduler.

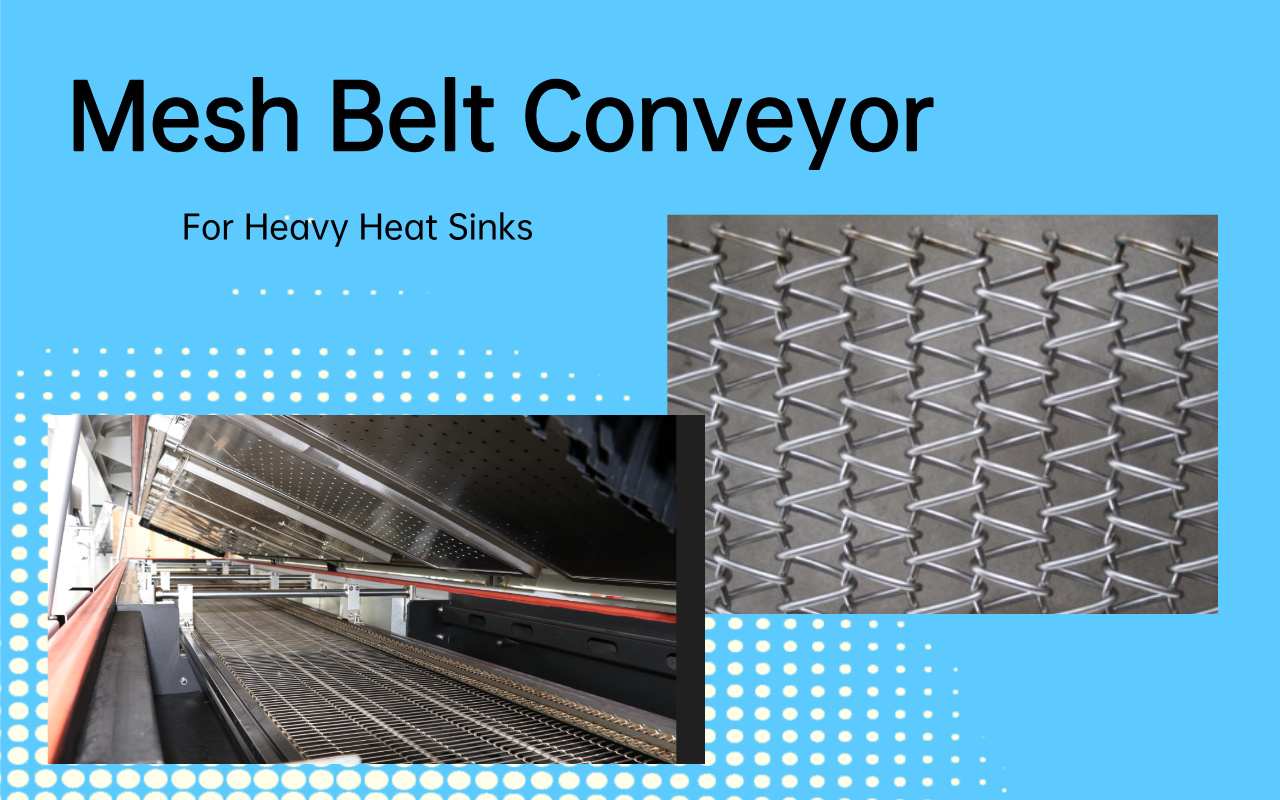

Traditionelle jernbanetransportsystemer kæmper med kravene til tung kølepladelodning, der tilbyder minimal støtte og er tilbøjelige til at deformeres under vægten af store komponenter, som dem der findes i 5G-basestationer. For at løse dette har ICT udviklet en forstærket rustfrit stål ren mesh båndtransportør , designet til at understøtte tunge komponenter effektivt gennem hele reflow-processen.
Dette brugerdefinerede mesh bælte:
Fordeler belastningen jævnt : Understøtter køleplader på over 10 kg, hvilket sikrer stabilitet og forhindrer fejljustering.
Forhindrer nedbøjning og deformation : Selv når flere tunge enheder behandles på én gang.
Sikrer pålidelig transport : Garanterer jævn og præcis justering gennem hver temperaturzone, hvilket optimerer loddeydelsen.
Ved at udskifte traditionelle transportbåndssystemer eliminerer vi risikoen for fejljustering, hvilket sikrer optimal loddesamlingskvalitet.
Standard transportørmotorer kan gå i stå eller blive slidt under vedvarende tunge belastninger, hvilket forårsager produktionsforsinkelser. Vores brugerdefinerede systemer bruger motorer med højt drejningsmoment og opgraderede gearkasser , der er udviklet specifikt til at håndtere vægten af store køleplader og samtidig opretholde ensartet hastighed og drejningsmoment.
Nøglefunktioner i denne brugerdefinerede opsætning inkluderer:
Overdimensionerede motorer : Designet til at sikre pålidelig, kontinuerlig transport af tunge køleplader uden at gå i stå.
Justerbare hastigheder : Ligger fra 300-2000 mm/min, hvilket giver mulighed for præcis, jævn transport.
Minimeret vibration : Reducerer risikoen for fejljustering eller forstyrrelse af loddepasta under loddeprocessen.
Denne opsætning sikrer en stabil, uforstyrret proces, der leverer loddesamlinger af høj kvalitet hver gang.
At opnå ensartet opvarmning på tværs af store, termisk krævende komponenter som køleplader kræver avancerede reflow-ovnkonfigurationer. Vores systemer omfatter 10 eller flere uafhængigt kontrollerede varmezoner (top og bund), hvilket skaber en trindelt termisk profil , der giver mulighed for gradvis, jævn opvarmning.
Fordele ved denne multi-zone konfiguration:
Forlænget iblødsætningsfase : Letter bedre varmeudligning over hele kølepladens masse.
Konsistent temperatur : Sikrer, at kølepladen når den ideelle reflowtemperatur på samme tid, hvilket forhindrer problemer som hulrum eller ufuldstændig befugtning.
Præcis kontrol : Reducerer defekter og sikrer loddesamlinger af høj kvalitet selv for store komponenter.
Ved at optimere reflow-processen med multi-zone kontrol garanterer vi optimal loddekvalitet til store køleplader i krævende applikationer.

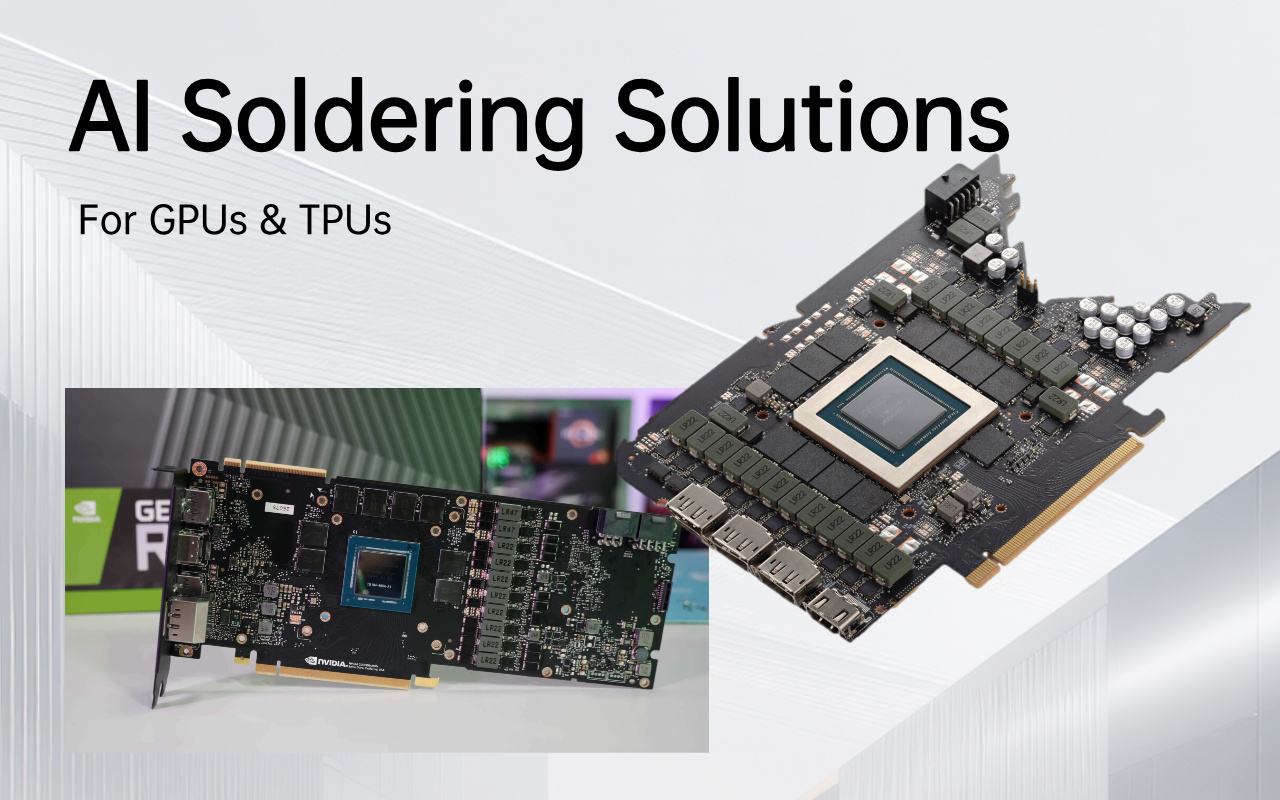

Med den hurtige vækst af AI-teknologi er komponenter som Graphics Processing Units (GPU'er) og AI-processorer blevet afgørende for at drive innovation på tværs af industrier som bilindustrien, robotteknologi og deep learning. Disse højtydende komponenter genererer betydelig varme, hvilket gør præcis termisk styring afgørende under lodningsprocessen.
Graphics Processing Units (GPU'er) : GPU'er, der er integreret i AI-behandling, kræver nøjagtig temperaturkontrol under lodning for at forhindre overophedning. Vores tilpassede reflow-loddeløsninger sikrer, at både GPU'en og dens kølekomponenter loddes pålideligt uden at gå på kompromis med varmeafledningen.
AI-processorer (f.eks. TPU'er) : Tensor Processing Units (TPU'er) og andre AI-processorer kræver specialiserede temperaturprofiler for at undgå termisk stress og loddeforbindelsesfejl. Vores systemer giver høj præcision temperaturkontrol , hvilket sikrer optimal lodning uden at beskadige følsomme komponenter.
Disse tilpassede løsninger garanterer ydeevnen og pålideligheden af GPU'er og AI-processorer under krævende forhold.
Ud over traditionelle applikationer er flere nicheprodukter også afhængige af tilpasset reflowlodning for optimal ydeevne og lang levetid:
Luftfartselektronik : I rumfart skal komponenter såsom strømstyringssystemer og flyvekontrolelektronik modstå ekstreme forhold. Reflow-lodning sikrer præcise loddesamlinger , der kan modstå belastningen fra store højder og temperaturudsving.
Smart medicinsk udstyr : Bærbart medicinsk udstyr som EKG-maskiner og glukosemonitorer kræver meget præcis lodning for at sikre, at de fungerer præcist og pålideligt i medicinske miljøer. Tilpassede reflow-løsninger forhindrer defekter og sikrer, at disse enheder forbliver sikre og effektive.
Avanceret bilelektronik : I bilindustrien kræver komponenter, der bruges i elektriske køretøjer (EV'er) og autonome køresystemer, robuste loddeløsninger, der håndterer både lette og tunge komponenter. Vores systemer sikrer langsigtet pålidelighed selv under de udfordrende driftsforhold.
Bærbare enheder : Reflow-lodning spiller en kritisk rolle i bærbar teknologi, hvor komponenter med høj densitet skal loddes præcist for at sikre holdbarheden og ydeevnen af enheder som smartwatches og fitness-trackere. Vores løsninger opfylder de strenge krav til miniaturiserede og tætpakkede PCB'er.

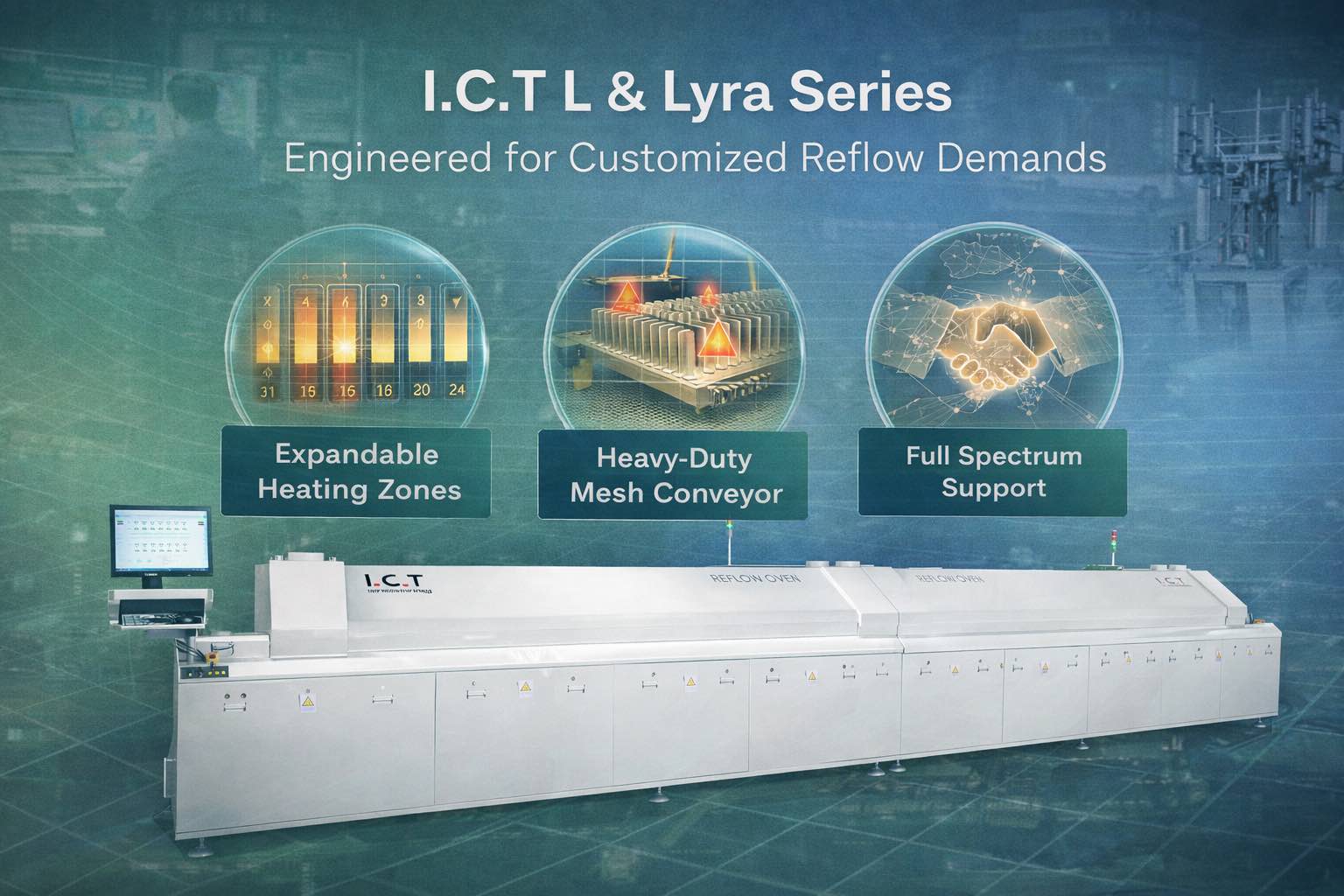

I.CT Lyra reflow-ovnen starter med 8-12 zoner og kan udvides til 24+ zoner efter behov. Denne fleksibilitet, kombineret med avanceret software, giver ingeniører mulighed for at gemme og optimere profiler til forskellige produktvarianter, hvilket sikrer præcis termisk kontrol til forskellige applikationer, fra store køleplader til sarte 5G-komponenter.
Hver L Series reflow-ovn leveres med et forstærket mesh-bælte og højeffekts drivsystem, designet til at håndtere kontinuerlige 10 kg+ belastninger. Denne holdbare opsætning sikrer pålidelig drift, forhindrer nedhængning og opretholder stabil transport, selv med tunge komponenter.
Vi leverer end-to-end service, herunder termisk simulering, profiludvikling, installation på stedet og operatørtræning. Vores support sikrer hurtig ramp-up og vedvarende ydeevne, hvilket gør L-serien til en effektiv, langsigtet løsning til dine produktionsbehov.

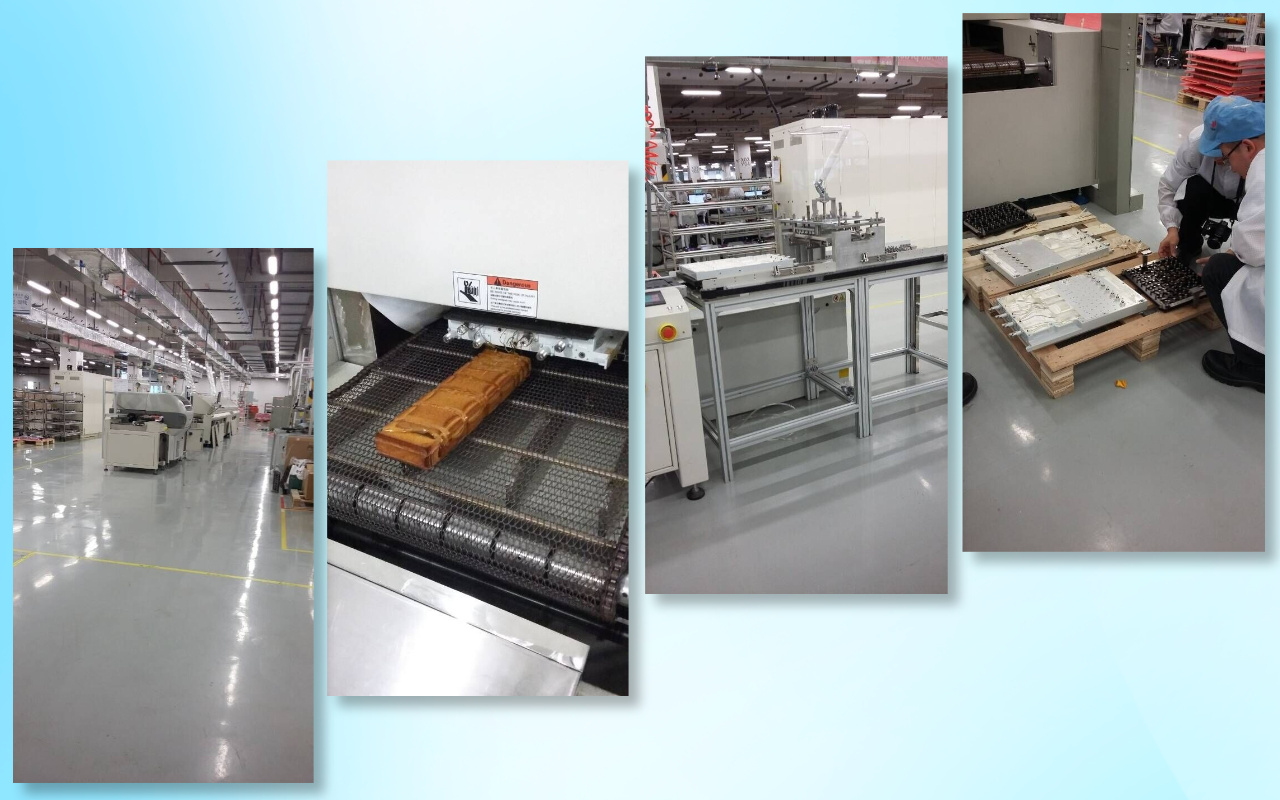

I samarbejde med Huawei udviklede vi en 24-zoners tilpasset reflow-ovn, der er specielt designet til deres 5G-basestations kølepladeproduktion. Den primære udfordring var at opnå ensartet temperaturfordeling på tværs af store, tunge køleplader, der hver vejede op til 10 kg.
Ved at integrere flere varmezoner skabte vi en ultragraduel termisk profil, der sikrede præcis og ensartet temperatur over hele reflow-processen. Dette muliggjorde eliminering af kolde pletter og opretholdt et højt niveau af temperaturkonsistens gennem både iblødsætnings- og genstrømningsfasen. Resultatet var forbedret loddeforbindelseskvalitet og stabilitet, der opfylder de strenge termiske krav i Huaweis 5G-applikationer.

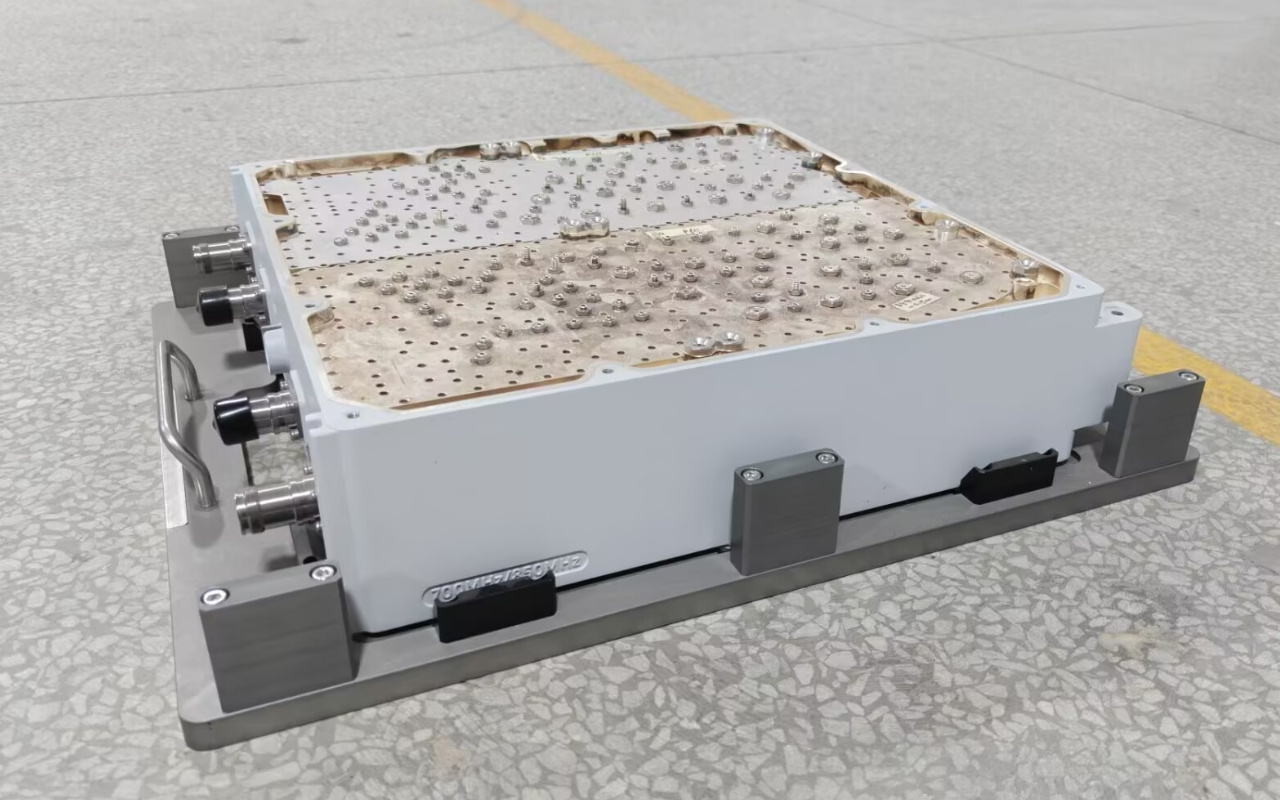

Til et andet 5G-basestationsprojekt arbejdede vi med en klient med speciale i hulrumsfiltre i metal , der bruges til at bortfiltrere uønskede signaler og vælge specifikke frekvensbånd. Disse metalfiltre, der vejer over 13 kg, gav unikke udfordringer på grund af deres størrelse og vægt.
For at imødekomme disse udfordringer har vi designet en tilpasset reflow-ovn med et multi-zone-system, der er i stand til at håndtere de store metalkomponenter og samtidig sikre præcis temperaturkontrol. Denne løsning forhindrede vridning og sikrede korrekt reflowlodning for alle komponenter, hvilket bevarede metalfilterets integritet.
Resultaterne af dette samarbejde var tydelige i den forbedrede loddeforbindelses pålidelighed og overordnede ydeevne af metalkavitetsfiltrene. Den gradvise og kontrollerede opvarmning sikrede optimale forhold for både tungmetalstrukturen og de sarte komponenter, hvilket bidrog til forbedret produktkvalitet og pålidelighed for 5G-infrastruktur.
Hos ICT forstår vi kompleksiteten og udfordringerne ved reflow-lodning til højtydende produkter. Fra tunge køleplader til avancerede AI-processorer og 5G-komponenter giver vores tilpassede reflow-loddeløsninger den præcision og pålidelighed, der er nødvendig for at opfylde de mest krævende industristandarder.
Kontakt os i dag for at diskutere, hvordan vores skræddersyede reflow-loddeløsninger kan forbedre din SMT-produktionslinje og sikre dine produkters langsigtede succes. Kontakt vores team for ekspertrådgivning og find den perfekte løsning til dine loddebehov.
Standardovne har normalt 6-8 zoner og skinnetransportører optimeret til lette PCB'er. En køleplade på 10 kg har enorm termisk inerti, så utilstrækkelige zoner forårsager store temperaturgradienter - nogle områder når aldrig tilbagestrømning, mens andre overophedes. Skinnerne deformeres også under vægt, hvilket gør produktet forkert justeret og risikerer skade. Skræddersyede ovne løser dette med 10+ zoner til gradvis, ensartet opvarmning og fuldstøttende mesh-remme, der bærer tunge belastninger uden at bøje.
Til 5-10 kg klasse 5G basestations køleplader anbefaler vi minimum 10-12 zoner, med 24 zoner ideelle til de mest krævende krav til ensartethed. Ekstra zoner tillader forlænget gennemvædningstid for at udligne temperaturen på tværs af tykke baser og tætte finner, hvilket forhindrer hulrum og sikrer, at hver loddegrænseflade bliver helt våd. Færre zoner fremtvinger aggressive ramper, der skaber varme/kolde steder og øger risikoen for defekter.
Rene mesh-bælter giver 100 % undersidestøtte, fordeler vægten jævnt og forhindrer nedbøjning eller vridning af tunge enheder under opvarmning. Skinner griber kun kanter, så tunge belastninger bøjer skinnen eller forårsager fald i midten, hvilket fører til fejljustering og potentiel beskadigelse af bord/ovn. Mesh-bælter forenkler også rengøring og tillader behandling af skæve eller uregelmæssige armaturer, der er almindelige i produktion af køleplader.
Ja – moderne brugerdefinerede ovne har opskriftsopbevaring til snesevis af profiler, hurtigskift af transportbåndsindstillinger og overvågning i realtid. Operatører vælger den passende profil (tung køleplade vs. præcisions 5G-modul) ved HMI'et, og uafhængig zonekontrol plus nitrogenkapacitet sikrer repeterbarhed på tværs af produkttyper uden at gå på kompromis med kvalitet eller gennemløb.
