Fuldt SMT -løsning til LED -objektivproduktion

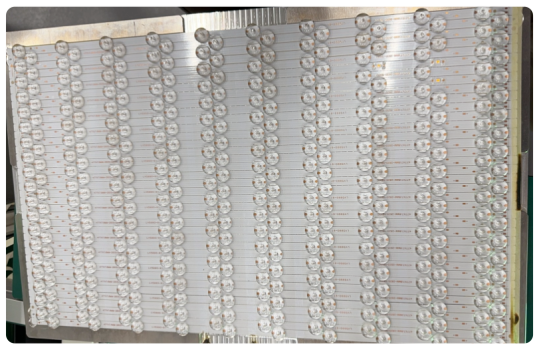

LED objektiv PCBA -applikationer

LED -objektivkomponenter er kritiske optiske elementer, der er vidt anvendt i moderne LED -belysningssystemer. I 2025 blomstrer LED -objektivapplikationer på tværs af flere brancher på grund af fremskridt inden for optisk design, miniaturisering og intelligente belysningsteknologier.

Nøgleapplikationsområder:

• Generel belysning: LED -objektiv med Batwing -distribution reducerer blænding; Smart dæmpelige linser understøtter IoT -kontrol.

• Bilbelysning: Linser i bilindustrien modstår ekstreme temperaturer (-40 ° C til 125 ° C) og understøtter adaptive kørestråle (ADB) systemer.

• Baggrundsbelysningsdisplay: Ultra-tynde lys-Guide-linser (<1,5 mm) Forbedre HDR-effekter i mini-LED-tv'er og tablets.

• Medicinsk og landbrugsbelysning: 450nm blå linser brugt i endoskopi; 660nm røde linser forbedrer planten PPFD til 300μmol/m²/s.

• Industriel inspektion: Koaksiale linser (± 1 ° parallelisme) Forbedre maskinvision for automatiseret kvalitetskontrol.

Disse linse kræver ofte præcision PCBA -produktionsprocesser for at opfylde strenge standarder for nøjagtighed, holdbarhed og let ensartethed.

Kontakt os for LED -objektiv PCBA -løsninger >>>

Globale succesleveringssager i LED -objektiv SMT -produktion

I.C.T har med succes leveret LED -objektiv SMT -produktionslinjer til flere globale kunder, hvilket demonstrerer vores globale leveringsevne og tekniske ekspertise.

Tadsjikistan - juni 2024

• I juni 2024 leverede og bestilte I.C.T med succes en komplet SMT -produktionslinje til LED -objektivmontering i Tadsjikistan, hvilket understøtter fremstilling af DOB LED -belysningsprodukter. Vores ingeniørteam håndterede fuld installation, kalibrering på stedet og praktisk træning til kundens operatører og tekniske personale, hvilket sikrede øjeblikkelig masseproduktion og pålidelig ydelse.

Polen - november 2023

• I november 2023 blev en fuld LED -objektiv SMT -linje implementeret på et kundesite i Polen, der betjente det europæiske LED -belysningsmarked. Denne linje blev brugt til at fremstille DOB LED -panellys med strenge optiske justeringskrav. Igen leverede I.C.Ts ingeniører ende til ende support-fra udstyrsopsætning til omfattende produktionsuddannelse-hvilket forstærker vores rolle som en betroet teknisk partner.

Få din tilpassede LED -objektivproduktionslinje nu >>

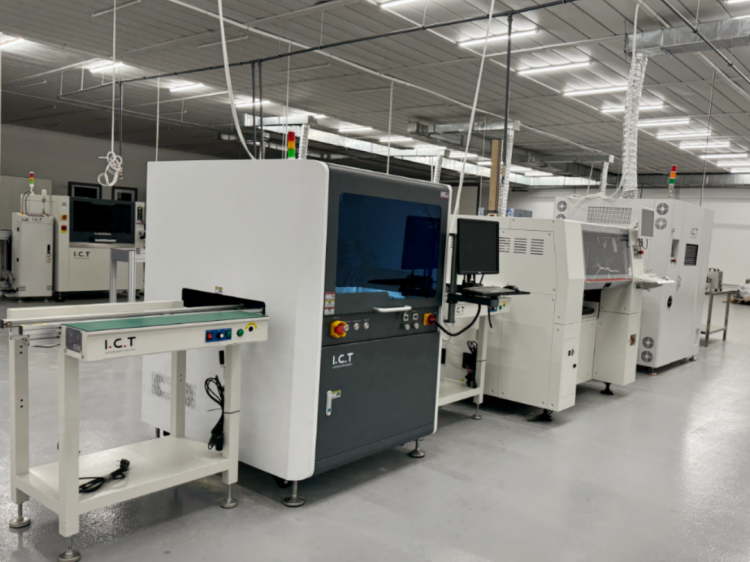

I.C.T komplet udstyrsløsning til LED -objektivproduktion

Den faktiske produktion af LED -panellysprodukter som eksempel: produktets maksimale størrelse er 510 mm * 330mm; I henhold til produktinformationen og de faktiske processkrav konfigurerer kunden følgende programlinje under hensyntagen til vanskelighederne i produktionsprocessen og effektiviteten.

Objektiv monteringsprocesstrøm: PCBA -plet UV -klæbemiddel → Objektiv montering → UV -klæbemiddelt hærdning

• PCB-overførsel ---------- ---------- Indgang via PCB-transportør

• UV Lim Dispensing ------ ------ I.C.T High-Precision Dispenser

• PCB-overførsel ---------- ---------- Post-Dispensing Buffer

• Linseplacering -------- --- ----- Multifunktionel chip-munter med tilpassede linsefoder og dyser

• PCB-overførsel ---------- ---------- mellem processtadier

• UV-hærdning ----------- ---- ------- I.C.T UV-hærdning ovn med høj energiudgang til hurtig størkning

• Afkølingstransportør ------- ------- Endelig overførsel til afkøling før opbevaring eller nedstrøms proces

Personaleanbefaling:

• 1 ingeniør

• 1 operatør

• 1 Kvalitetsinspektør (QC)

Justerbar i henhold til produktionsbehov.

Video: Objektiv oversigt over objektiv og monteringslinje

LED objektiv Industri Outlook i 2025

LED -objektivmarkedet fortsætter med at udvide, drevet af:

• Mini & Micro LED-integration: linser til AR/VR nær øje-skærme, tablets og tv'er.

• Smart Lens Technologies: Elektrisk afstemte linser til adaptiv belysning.

• Avanceret optisk design: Fuld intern refleksion (TIR), hybridoptik, der kombinerer brydning og refleksion.

Der er stadig udfordringer, såsom:

• Afhængighed af importerede avancerede materialer (f.eks. Silikone i bilkvalitet).

• Masseproduktionsudbytteproblemer for mikroskala-linser.

Fremtidige tendenser:

• Intelligent design: AI-assisteret optisk simulering til forkortelse af F & U-cyklusser.

• Bæredygtighed: Bio-baseret PMMA og kviksølvfri materialer.

• Integration: Kombination af linser med sensorer og termisk styring.

At overvinde tekniske udfordringer i LED -objektivmontering

Produktion af LED-linseenheder med høj præcision kræver at overvinde flere tekniske udfordringer i hele SMT-processen. I.C.T adresserer disse udfordringer med avanceret teknologi og mange års industriekspertise for at sikre ensartet kvalitet og højt udbytte.

1. objektivplaceringsnøjagtighed

Under SMT-processen er præcis placering kritisk-både LED-chips og optiske linser skal monteres med nøjagtighed på mikronniveau på de udpegede PCB-puder. For at opnå dette bruger I.C.T højpræcision multifunktionelle chip-montering fra Sydkorea, udstyret med tilpassede dyser og dedikerede foderstoffer, der er specifikt designet til LED-objektivhåndtering. Dette sikrer gentagne placeringsnøjagtighed på tværs af alle enheder, især vigtigt for produkter som DOB LED -panellys.

2. Precision Lim Dispensing

Før objektivplacering skal UV-klæbemiddel udleveres i nøjagtige mængder på PCBA ved foruddefinerede positioner. Limets flowadfærd og viskositet skal opfylde stramme tolerancer for ordentlig vedhæftning og optisk ydeevne. For at sikre dette forvarmes UV-limet baseret på dets TDS (tekniske datablad) egenskaber for at optimere fluiditeten.

I.C.T udsætter sine selvudviklede højhastigheds-dispenseringsmaskiner med høj præcision. Disse maskiner bruger pulssignaler til at kontrollere pneumatiske jetventiler, hvilket muliggør ensartet, ensartet limfordeling selv på tætpakkede eller komplekse plader.

3. Effektiv UV -hærdning

Efter linseplacering er UV -hærdning vigtig for at størkne klæbemidlet og låse linsen på plads. I.C.T har udviklet sit eget UV-lampesystem med høj energi, der leverer overlegen intensitet og hærdningseffektivitet. Dette system er især effektivt til at helbrede udfordrende klæbemidler som UV40, hvilket sikrer stærke, stabile bindinger uden at gå på kompromis med cyklustiden eller produktkvaliteten.

Hvorfor ikt?

Efterhånden som den globale efterspørgsel efter avanceret LED-belysning øges, bliver behovet for højeffektiv, intelligent og automatiseret SMT-produktionslinjer mere presserende. I.C.T LED -objektiv SMT -produktionsløsning er konstrueret til at understøtte denne tendens, hvilket sikrer høj præcision og pålidelighed for ethvert applikationsscenarie - fra smarte hjem til bilsystemer.

Brug for en tilpasset LED -objektiv SMT -løsning til din fabrik?
Kontakt I.C.T i dag - din kæreste pålidelige partner i LED -fremstillingsteknologi.
