Oxidation er en af de skjulte årsager til ustabil reflow-lodning. Det udvikler sig, når opvarmede metaloverflader og loddematerialer reagerer med ilt. Reaktionen kan reducere loddemetalspredning, svække befugtning, ændre filetform og indsnævre procesvinduet.
Nitrogen hjælper ved at sænke iltkoncentrationen omkring PCB"et, mens loddet opvarmes. Denne iltfattige reflow-proces erstatter ikke korrekt udskrivning, komponentplacering, pastakontrol eller termisk profilering. Det giver disse procestrin en renere atmosfære at arbejde i.
Denne vejledning forklarer, hvordan nitrogen reducerer oxidation af loddemetaller, hvor oxidation forekommer, hvordan man vælger et iltmål, og hvordan man beviser, at atmosfærekontrol forbedrer samlingen i stedet for blot at øge driftsomkostningerne.
Når kobberpuder, komponentafslutninger og loddepulver opvarmes, kan ilt i den omgivende luft reagere med deres overflader. Reaktionen producerer oxidfilm. Nogle film er tynde og svære at se, men de kan stadig påvirke loddets adfærd.
Smeltet loddemetal skal komme i intim kontakt med puden og komponentafslutningen. Et oxidlag kan fungere som en barriere mellem disse overflader. Loddet kan tøve, trække sig tilbage eller kun spredes over en del af det tilgængelige område.
Oxidation kan bidrage til ikke-befugtning, affugtning, ujævne fileter, loddekugler, åbne samlinger og uensartet fælles udseende. Den nøjagtige defekt afhænger af pudens finish, fluxkemi, temperaturprofil, forureningsniveau og eksponeringstid.
Oxidation er ikke altid den eneste årsag. En brodannelsesdefekt kan komme fra overdreven pasta eller dårlig justering. Et tomrum kan komme fra pastadesign eller indespærrede flygtige stoffer. God fejlfinding adskiller oxidationsrelaterede defekter fra defekter skabt tidligere i SMT-processen.
Blyfri lodning bruger ofte højere temperaturer end traditionel tin-bly lodning. Den højere termiske belastning kan øge hastigheden af overfladereaktioner og stille større krav til fluxen.
Af den grund bliver oxidationskontrol mere værdifuld, når samlingen bruger blyfri legeringer, vanskelige finish, blotlagt kobber eller komponenter med små afslutningsområder.

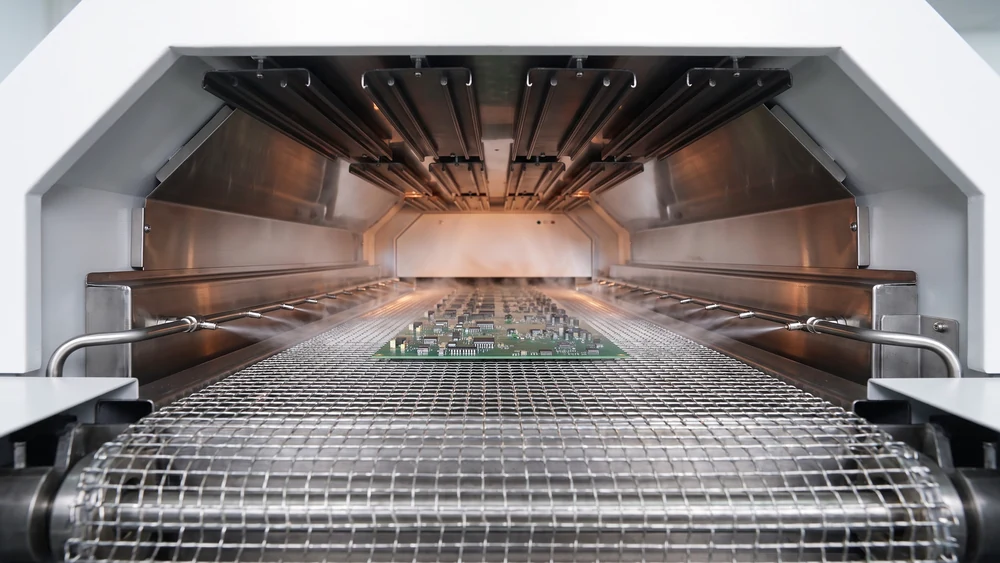

Nitrogen indføres i reflow-ovnen gennem kontrollerede injektionspunkter. Når nitrogen fylder procestunnelen, fortrænger det meget af rumluften. Iltkoncentrationen falder omkring PCB, loddepasta og komponentafslutninger.

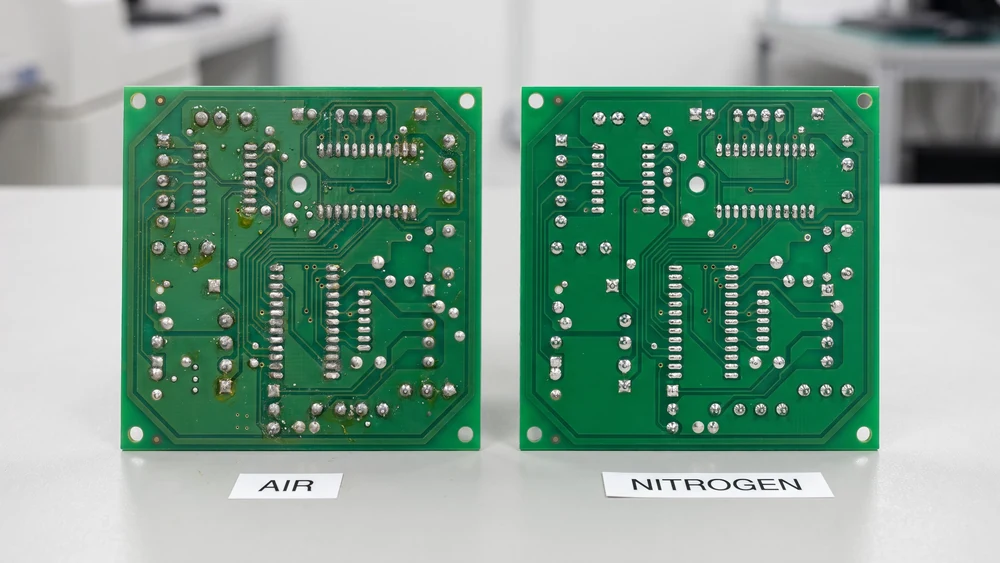

Med mindre tilgængelig ilt reduceres hastigheden af ny oxiddannelse, mens pladen er varm. Dette er den grundlæggende årsag til, at nitrogen reducerer oxidation af lodde.
Det mest følsomme øjeblik opstår, når loddemetal er flydende og skal spredes ud over puden. En atmosfære med lavt iltindhold reducerer oxidationstrykket i denne fase. Flux kan fokusere mere af sin aktivitet på eksisterende overfladeoxider i stedet for løbende at bekæmpe ny oxidation.
Resultatet kan være hurtigere spredning, mere fuldstændig pudedækning og mere ensartet filetdannelse.
Nitrogen kan ikke fjerne fingeraftryk, ionisk kontaminering, beskadigede overflader eller ældet pasta. Den kan heller ikke reparere en pude, der er dårligt designet eller en komponent, der ikke er koplanar.
Atmosfærekontrol fungerer bedst, når pladen er ren, pastaen er inden for sin levetid, og den termiske profil matcher legerings- og komponentgrænserne.
Oxidation begynder før loddemetal smelter. Under forvarmning stiger pladetemperaturen, og fluxopløsningsmidler begynder at forlade pastaen. Udsatte metaloverflader forbliver i et varmt iltholdigt miljø i flere minutter.
Et nitrogensystem bør derfor styre atmosfæren gennem helpensionsvejen. Beskyttelse af kun spidstemperaturzonen efterlader de tidligere opvarmningstrin blotlagte.
I blødgøringszonen bliver temperaturerne mere ensartede, og fluxen aktiveres. Hvis ilt forbliver højt, kan der dannes nyt oxid, mens fluxen arbejder på at fjerne eksisterende oxid.
Forholdet mellem iblødsætningstid, fluxaktivitet og atmosfære er vigtigt. En alt for lang opblødning kan forbruge flusmiddel, før loddet når den flydende tilstand. En lav iltmåling kan ikke kompensere for en dårligt matchet profil.
Når pastaen bliver flydende, skal loddemetal spredes over de tilsigtede overflader. Enhver resterende oxid eller ny oxidation kan påvirke denne bevægelse.
Tilbagestrømningszonen får normalt meget opmærksomhed, fordi befugtningsproblemer bliver synlige der. Det endelige resultat afspejler dog hele brættets termiske og atmosfærehistorie.
Efter reflow afkøles loddet og størkner. Varme overflader kan stadig reagere med ilt under tidlig afkøling. Fortsat nitrogen gennem en del af køleområdet kan beskytte samlingen, indtil dens temperatur falder.
Kølehastigheden skal stadig kontrolleres. Atmosfærebeskyttelse erstatter ikke en passende køleprofil.

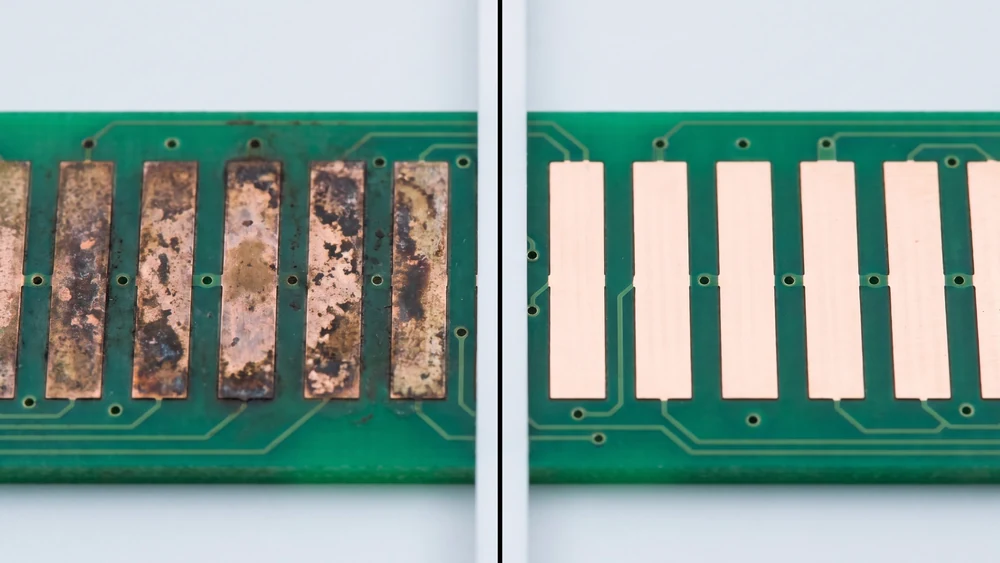

Frisk kobber er meget reaktivt, når det opvarmes. Oxiddannelse kan reducere loddemetalspredning og gøre en tidligere stabil proces mere følsom over for opbevaringstid og håndtering.
Beskyttende overfladefinish reducerer direkte eksponering, men de gør ikke samlingen immun over for oxidation. Beskadigede, porøse eller forurenede overflader kan stadig skabe befugtningsproblemer.
Komponentledninger og endeafslutninger kan have forskellige belægninger og overfladeforhold. Nogle dele vådes hurtigt i luft, mens andre viser en målbar forbedring af kvælstof.
Blandede samlinger bør vurderes efter komponentfamilie. En proces, der fungerer godt for store mågevingeledninger, giver muligvis ikke den samme margin for små passive ender eller bundterminerede komponenter.
OSP, ENIG, immersionstin, immersionsølv og andre finish reagerer forskelligt på varme og opbevaring. Finishen, alderen, håndteringshistorien og leverandørkvaliteten påvirker alle oxidationsadfærd.
Antag ikke, at en iltgrænse gælder for hver finish. Brug repræsentative tavler og sammenlign de fejltyper, der har betydning for produktet.
Flux fjerner overfladeoxider og understøtter loddespredning. Dens aktivitet afhænger af kemi, temperatur, tid og pastaens tilstand.
Hvis pastaen har været udsat for fugt, opbevaret forkert eller brugt ud over dens arbejdstid, fungerer fluxen muligvis ikke som forventet. Nitrogen kan reducere ny oxidation, men det kan ikke genoprette opbrugt flux.
Pastaleverandører kan levere anbefalede atmosfæreintervaller. Gennemgå legering, pulvertype, fluxklassificering, toptemperatur, tid over liquidus og opbevaringskrav.
Til krævende SAC-samlinger kan den blyfri nitrogentilbagestrømningstilgang understøtte mere stabil befugtning, når pastaen og profilen er korrekt afstemt.
Oxidation får ofte skylden for defekter forårsaget af udskrivning. Tjek pastavolumen, overførselseffektivitet, blændetilstand, justering og bordstøtte, før du ændrer ovnatmosfæren.
En iltfattig proces kan beskytte et godt tryk. Det kan ikke gøre et utilstrækkeligt tryk til en pålidelig samling.
Der er ingen universel iltværdi for hver reflow-proces. Nogle produkter kører godt med et par tusinde ppm. Mere krævende forsamlinger kan kræve et lavere mål.
Målet bør komme fra pastavejledning, produktkrav, forsøgsdata og omkostningerne ved at opretholde atmosfæren. Et lavere tal er kun nyttigt, når det giver en målbar kvalitetsfordel.

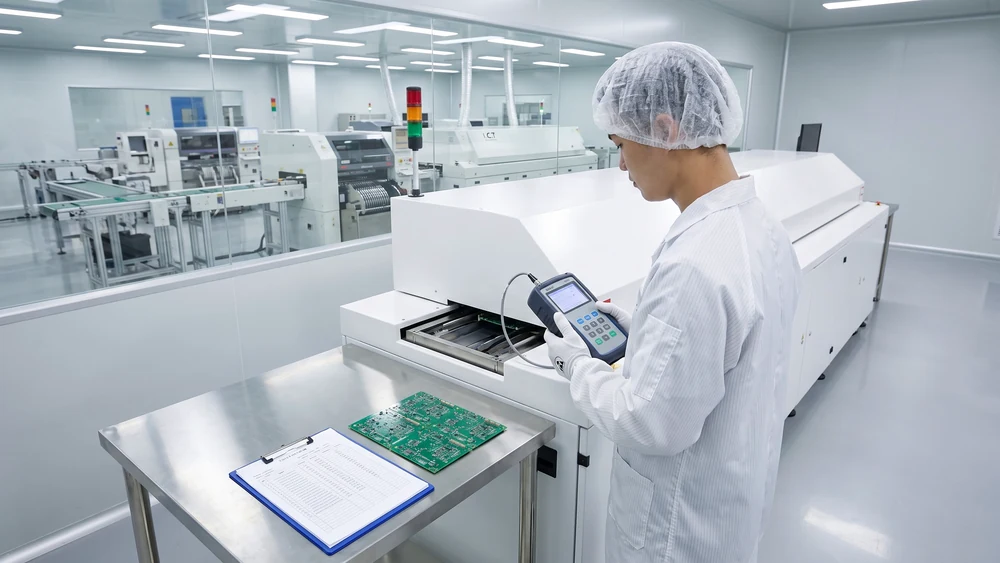

Ilt skal måles på et kendt punkt under normal produktionsbelastning. Registrer sensorplacering, pladetype, transportørhastighed, zonetemperaturer og nitrogenflow.

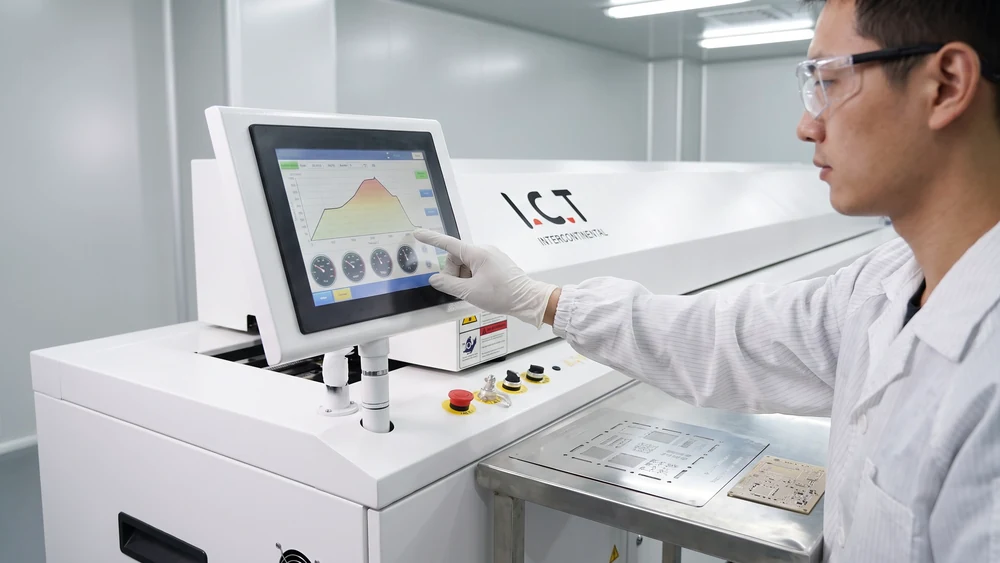

Nitrogentilbageløbsiltniveauet skal skrives som en komplet processpecifikation snarere end som et isoleret ppm-tal .
En analysator med et forurenet filter, en utæt prøveledning eller en forældet sensor kan producere vildledende data. Følg producentens kalibreringsprocedure, og gem kalibreringsjournalen.
Sammenlign analysatoraflæsninger med procesresultater. Hvis displayet forbliver stabilt, mens befugtningen ændrer sig kraftigt, skal du inspicere målesystemet samt ovnen.
Før du ændrer atmosfæren, skal du køre en kontrolleret baseline. Brug samme tavlerevision, indsæt parti, stencil, placeringsprogram, profil, transportbåndhastighed og inspektionskriterier.
Registrer ikke-vædning, affugtning, brodannelse, loddekugler, filetform, tømning, førstegangsudbytte og efterbearbejdningstid. Baseline giver nitrogenforsøget et meningsfuldt sammenligningspunkt.
Kør repræsentative bestyrelser ved den aktuelle indstilling og ved et eller to lavere iltmål. Tillad nok brædder til at fange normal variation. En enkelt succesfuld bestyrelse er ikke nok til at bevise procesevne.
For fine-pitch-produkter skal du inkludere små passive komponenter og de mest følsomme pakker i evalueringen. Kravene til finpitch SMT-samling kan afsløre en fordel, der ikke er synlig på store komponenter.
Automatiseret optisk inspektion kan identificere filet- og placeringsændringer. Røntgeninspektion hjælper med at evaluere skjulte led og tømninger. Tværsnit kan vise, om loddemetal har været korrekt i kontakt med puden og afslutningen.
Når pålidelighed er kritisk, skal du tilføje træktest, forskydningstest, termisk cykling eller andre kvalifikationsmetoder, der kræves af produktspecifikationen.
Formålet med validering er at definere et interval, der forbliver stabilt under normal variation. Indstil et normalt driftsmål, et alarmniveau og et handlingsniveau.
Hvis to iltindstillinger giver samme kvalitet, kan indstillingen med lavere gasforbrug være det bedre produktionsvalg.
En pålidelig ovn skal give effektiv tunnelforsegling, stabil nitrogenfordeling, justerbar udstødning, iltovervågning, termisk ensartethed og receptkontrol.
En pålidelig SMT reflow-ovnplatform bør opretholde den valgte atmosfære under normal bordbelastning i stedet for kun under en demonstration i tomt kammer.
Gasforbrug afhænger af flowhastighed, driftstimer, udrensningscyklusser, standbytilstand, udstødningsbalance og lækage. Brug en kvælstofforbrugsberegning baseret på faktiske målinger.
Efter at processen er stabil, skal du inspicere tætninger, ventiler, filtre og udstødningsindstillinger. Kontrolleret nitrogenflowoptimering kan sænke omkostningerne uden at ofre iltmålet.
Høje aflæsninger kan komme fra beskadigede tætninger, løse dæksler, overdreven udstødning, lavt forsyningstryk, blokerede filtre, defekte ventiler eller et prøveudtagningsproblem.
Løs ikke enhver høj måling ved at øge gasflowet. Find først kilden og bekræft resultatet efter reparationen.
Atmosfæredata er mere nyttige, når de er forbundet med profil-, inspektions- og sporbarhedsregistreringer. En komplet SMT-produktionslinje kan holde produktopskriften konsistent fra udskrivning til den endelige inspektion.
For fleksibel produktion bør en blyfri dual-rail reflow-ovn vurderes for ensartet atmosfære på begge skinner.
Nitrogen reducerer hovedsageligt mængden af nyt oxid, der dannes på varme metal- og loddeflader. Det fjerner ikke alle eksisterende oxidlag. Flux, overfladefinish, renhed og termisk profil bestemmer stadig, hvor godt fugen væder.
Nej. En lavere aflæsning kan øge procesmarginen, men det kan også øge gasomkostningerne uden at ændre kvaliteten. Det korrekte mål er det laveste praktiske niveau, der giver en stabil, målbar forbedring for den specifikke samling.
Det kan reducere oxidationskomponenten af problemet, men det kan ikke reparere en beskadiget eller forurenet finish. Bekræft bordkvalitet, opbevaringshistorik, pastatilstand og profil, før du tildeler defekten til atmosfæren alene.
En lækage, udstødningsændring, ændring af bordbelastning, forsyningstrykfald, ventilfejl eller analysatorproblem kan øge aflæsningen. Tjek hele gasbanen og sammenlign aflæsningen med den normale produktionstilstand.
Nej. Mange blyfri enheder kører med succes i luft. Nitrogen bliver mere værdifuldt, når højere temperaturer, fin stigning, vanskelige finish eller krav til pålidelighed efterlader en lille procesmargin.
Brug en kontrolleret sammenligning med samme bord, pasta, stencil, profil, indlæsning og inspektionsmetode. Sammenlign befugtning, filetkvalitet, defektkategorier, førstegangsudbytte og efterbearbejdning. Pålidelighedstest kan være nødvendig for kritiske produkter.
Bekræft først iltaflæsningen og analysatortilstanden. Kontroller derefter tætninger, flow, udstødning, pastaens alder, pladens renhed, profil, printvolumen og overfladefinish. Registrer fundene og brug dokumenterede fejlfindingstrin for nitrogentilstrømning for at holde svaret konsekvent.
