Iltniveauet er en af de vigtigste indstillinger ved nitrogentilbageløbslodning. Det påvirker oxidation, loddebefugtning, fluxydelse, processtabilitet og driftsomkostninger. En lav aflæsning kan forbedre en vanskelig montering, men det lavest mulige antal er ikke automatisk det korrekte produktionsmål.
Det rigtige mål afhænger af loddepasta, legering, PCB-finish, komponentafstand, termisk profil, ovndesign, pladebelastning og krav til pålidelighed. Denne vejledning forklarer, hvordan man vælger et nitrogentilbageløbs-iltniveau, hvordan man forstår reflow-ovnens oxygen-ppm-aflæsninger, og hvordan man validerer krav til lavt oxygen-lodning med produktionsdata.
Når kobberpuder, komponentafslutninger og loddepulver opvarmes, kan oxygen reagere med deres overflader. Reaktionen skaber oxidfilm. Selv en tynd film kan gøre det sværere for smeltet loddemiddel at sprede sig og danne en kontinuerlig binding.
Flux fjerner oxider under opvarmning, men fluxaktivitet er begrænset. Hvis ny oxidation udvikler sig hurtigere, end fluxen kan klare den, bliver befugtning mindre pålidelig. Dette er grunden til, at atmosfærekontrol bliver vigtigere, efterhånden som temperatur, eksponeringstid og produktkompleksitet øges.

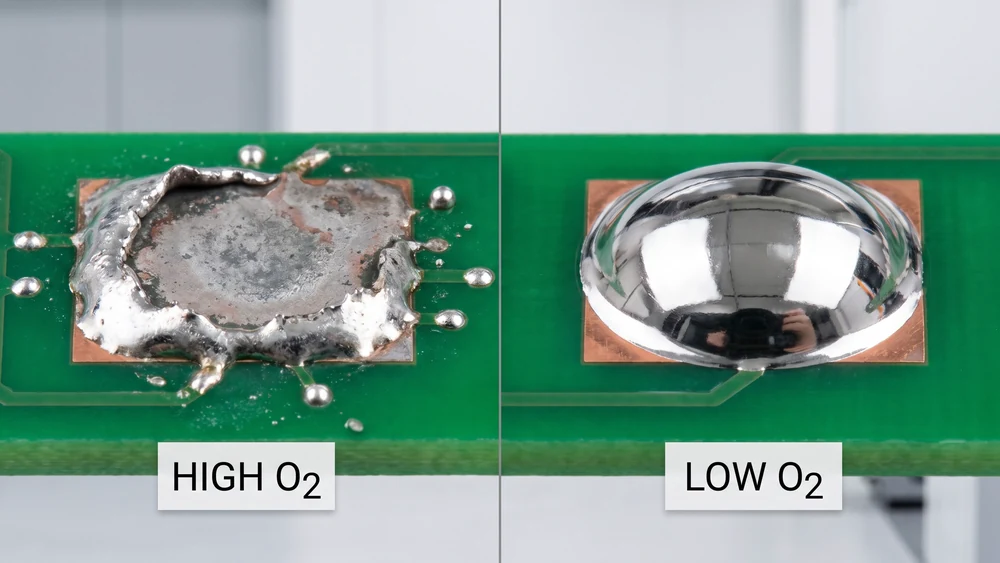

Højt iltindhold kan bidrage til ikke-befugtning, affugtning, ujævne fileter, loddekugler, åbne samlinger og inkonsekvent fugeudseende. Det kan også reducere den tilgængelige margin for fine-pitch og blyfri processer.
Ilt er ikke årsagen til enhver loddefejl. Brodannelse kan skyldes overdreven pasta eller dårlig justering. Ugyldighed kan være relateret til pastadesign eller flygtig escape. En nyttig procesundersøgelse adskiller atmosfærerelaterede defekter fra tryk-, placerings- og profilproblemer.
Ilt skal styres som temperatur, transportbåndhastighed og pastavolumen. Definer en normal driftsværdi, en alarmgrænse og en handlingsgrænse. Dokumenter også sensorplaceringen og kortets belastningstilstand, der bruges til hver måling.
PPM betyder dele pr. million. En aflæsning på 1.000 ppm betyder, at oxygen repræsenterer cirka 0,1 procent af den målte atmosfære. En aflæsning på 500 ppm repræsenterer cirka 0,05 procent.
Lavere ppm betyder mindre ilt er tilgængeligt til at reagere med varme overflader. Værdien har dog kun betydning, når den måles konsekvent. Sensorposition, prøvetagningsledningstilstand, ovntemperatur, udstødningsindstilling og pladebelastning kan alle påvirke resultatet.

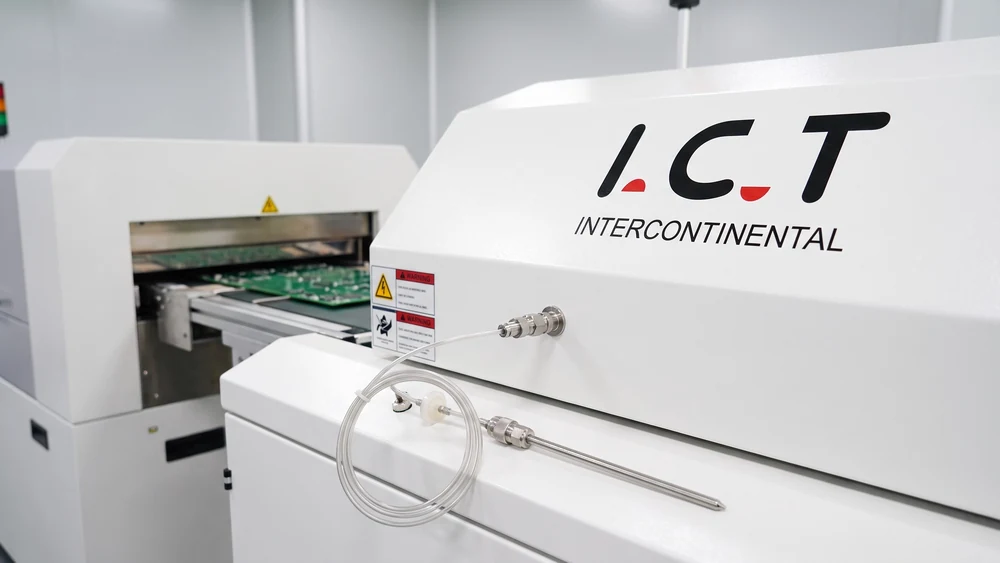

Værdien på ovnskærmen tages normalt på ét analysatorsted. Det repræsenterer muligvis ikke atmosfæren på ethvert punkt langs transportøren. Ilt kan være højere i nærheden af døråbninger, transportørhuller, adgangspaneler eller dårligt forseglede zoner.
Af denne grund bør proceshold registrere analysatorpositionen og bruge repræsentative tavler under valideringen. En aflæsning i tomt kammer er ikke nok til at godkende en produktionsproces.
En stabil aflæsning inden for et rimeligt målområde er mere værdifuld end en kortvarig fremragende aflæsning, der ikke kan opretholdes. Trend iltværdien under opstart, normal produktion, produktskift, standby og nedlukning.
Restitutionstid efter at et bræt kommer ind i ovnen er også nyttig. En linje, der når en lav værdi, men genopretter sig langsomt, kan have brug for en anden belastnings- eller udstødningsindstilling.
Mange SMT-linjer opererer i området med lavt tusindvis af ppm. Mere krævende applikationer kan målrette under 1.000 ppm, mens specialprocesser kan kræve flere hundrede ppm eller derunder.
Disse værdier er eksempler snarere end universelle specifikationer. Loddepastaleverandøren, kundekrav, produktrisiko og forsøgsdata bør bestemme det endelige mål.

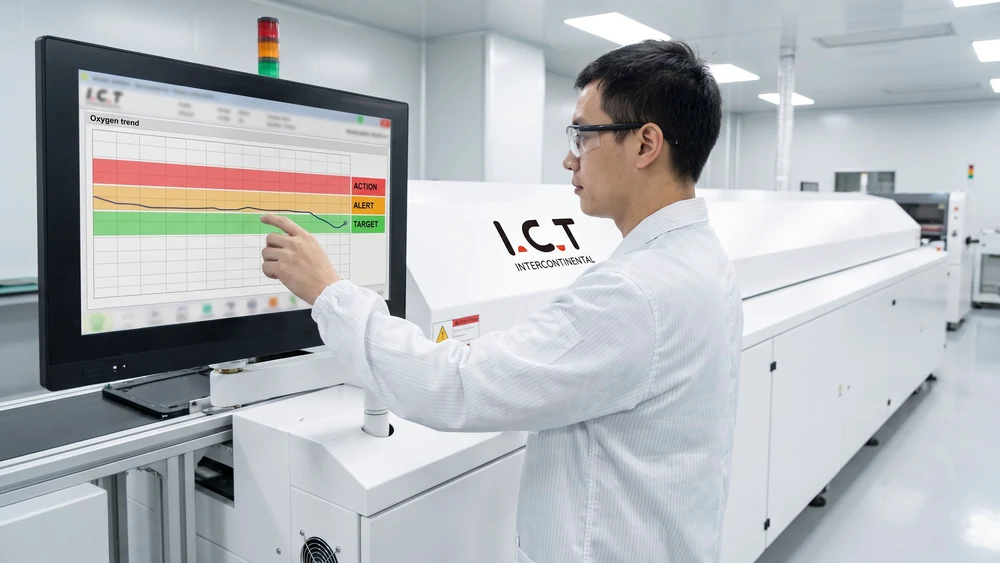

En praktisk specifikation kan omfatte et normalt mål tæt på 800 ppm, et alarmniveau tæt på 1.200 ppm og et handlingsniveau tæt på 2.000 ppm. De faktiske værdier skal fastsættes for produktet og udstyret.
Målet fortæller operatørerne, hvor processen skal køre. Alarmgrænsen tilskynder til undersøgelse. Handlingsgrænsen definerer, hvornår produktionen skal stoppes, sættes i karantæne eller genkvalificeres.
Lavere ilt kan forbedre oxidationskontrol, men det kræver også mere gas eller bedre tætning. Hvis 1.500 ppm og 700 ppm giver samme befugtning og udbytte, kan den højere indstilling give en bedre balance mellem pris og kvalitet.
Målet er en stabil proces med tilstrækkelig margin, ikke et lavt antal valgt uden beviser.
Start med indsæt tekniske datablad. Gennemgå den anbefalede atmosfære, legering, toptemperatur, rampehastighed, iblødsætningsområde og tid over liquidus.
Forskellige pastaer kan reagere forskelligt på det samme iltniveau. En proces udviklet til et fluxsystem bør ikke overføres til et andet uden bekræftelse.
Gennemgå eksponeret kobber, overfladefinish, store termiske puder, fine-pitch-pakker, bundterminerede komponenter, konnektorer, skjolde og blandede termiske masser.
Finpitch-produkter har ofte mindre procesmargin. Kravene til finpitch SMT-samling bør overvejes, før der sættes en iltgrænse.
Blyfri SAC-legeringer kræver generelt højere reflow-temperaturer end tin-bly-legeringer. Højere temperatur kan øge oxidationstrykket og stille større krav til fluxaktivitet.
For disse samlinger kan den blyfri nitrogengenstrømningsproces give yderligere befugtningsmargin, når pastaen og profilen er korrekt valgt.
Bil-, medicin-, rumfarts-, kraftelektronik- og industriprodukter kan have specifikke krav til atmosfære eller pålidelighed. Kundespecifikationer bør gennemgås, før procesvinduet afsluttes.
Når der ikke eksisterer noget formelt iltbehov, skal du bruge defektdata, omarbejdningsomkostninger og pålidelighedsbevis til at bestemme, om et lavere mål skaber meningsfuld værdi.
Lad ovnen opnå termisk stabilitet. Bekræft, at nitrogentilførslen har passende tryk og renhed. Kontroller, at døre, dæksler, adgangspaneler og transportøråbninger er korrekt lukkede.
Registrer zonetemperaturer, transportbåndshastighed, nitrogenflow, pladebelastning og udstødningsindstillinger med hvert formelt forsøg. Disse variabler gør aflæsningen gentagelig.
Brug en analysator designet til reflow-service. Kalibrer den i henhold til producentens anvisninger. Undersøg prøveudtagningsledninger, filtre, fittings og konnektorer for forurening eller utætheder.
En langsom eller unøjagtig analysator kan føre til unødvendig gasforbrug eller en forkert procesbeslutning. Kalibreringsregistreringer bør være en del af produktionskvalitetssystemet.
Brædder kan ændre gasbevægelsen gennem tunnelen. En høj pladebelastning kan fortrænge nitrogen, ændre det lokale flow og øge ilt midlertidigt.

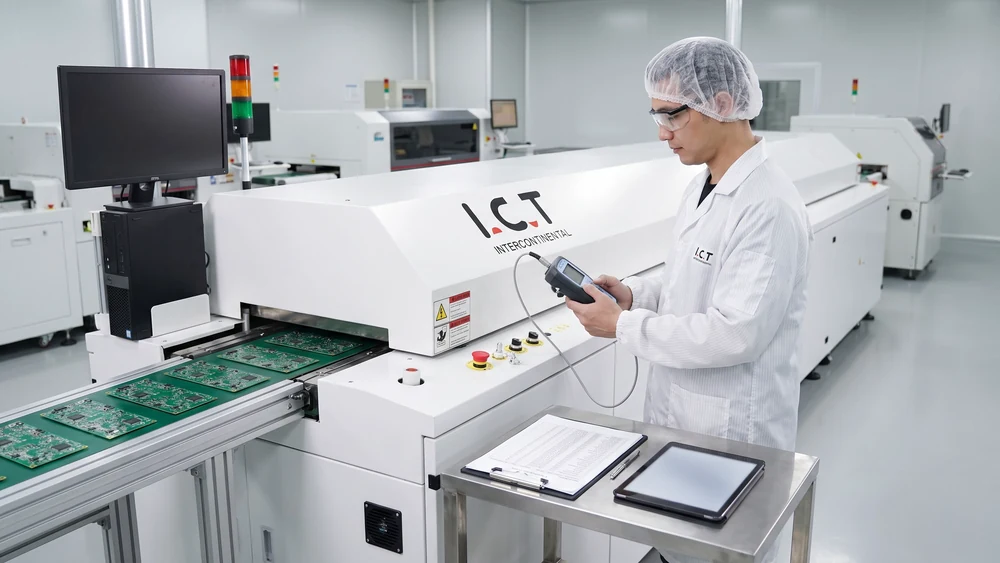

Mål under normal produktion i stedet for at stole på en aflæsning i tom ovn. Inkluder den tungeste og sværeste tavlekonfiguration i valideringsplanen.
Kør en basislinje ved den eksisterende indstilling. Test derefter et eller to lavere iltmål, mens du holder brættet, pastapartiet, stencilen, placeringsprogram, termisk profil og inspektionsmetode konsekvente.
Sammenlign nonwetting, affugtning, brodannelse, loddekugler, filetform, tømning, førstegangsudbytte og efterbearbejdningstid. Dette bevis viser, om iltændringen forbedrede produktet.
Dørtætninger, servicepaneler, dæksler, transportøråbninger og beskadiget isolering kan tillade rumluft ind i tunnelen. Selv en lille lækage kan øge gasforbruget og gøre ilt ustabil.
Efterse tætninger under forebyggende vedligeholdelse. En lav flowindstilling kan ikke kompensere for en vedvarende luftlækage.
Udstødning fjerner fortrængt luft og procesdampe. Overdreven udstødning kan skabe undertryk og trække rumluft gennem huller. Utilstrækkelig udstødning kan påvirke renlighed og damphåndtering.
Juster udstødningen sammen med nitrogenflowet og bekræft resultatet med en ilttrend i stedet for en enkelt aflæsning.
Pladeafstand, panelstørrelse, transportørhastighed og produktblanding påvirker gasbevægelsen. Et stort panel eller tætpakket linje kan producere et andet iltmønster fra et enkelt lille bræt.
Registrer belastningsforhold i opskriften. Operatører bør vide, hvilke ændringer der kræver en procesgennemgang.
En næsten tom tank, begrænset regulator, blokeret filter eller ustabil generator kan reducere den effektive nitrogentilførsel. Gasrenheden skal opfylde processpecifikationen.
Trendforsyningstryk og flow ved siden af iltaflæsningen. Dette gør det lettere at skelne et ovnproblem fra et forsyningsproblem.
En passende nitrogentilbagestrømningsovn bør give pålidelig forsegling, kontrolleret gasfordeling, justerbar udstødning, iltovervågning, temperaturensartethed, receptopbevaring og nyttige alarmer.
En pålidelig SMT reflow-ovnplatform bør bevare sin atmosfære under normal produktionsbelastning, ikke kun under en demonstration i tomt kammer.
Gasforbruget afhænger af flowhastighed, driftstimer, udrensningscyklusser, standbytilstand, opstartstid og lækage. Brug faktiske flowdata, når du udarbejder et budget.
En praktisk beregning af kvælstofforbrug kan konvertere flow til time-, daglig- og månedsomkostninger. Inkluder leveringsomkostninger, tankleje, generatorvedligeholdelse og analysatorservice.
Reparer utætheder, afbalancerer udstødningen, kontraventiler, og gennemgå standby-indstillingerne, før du sænker procesmålet. Når processen er stabil, skal du anvende nitrogenflowoptimering i små trin.
Efter hver ændring skal du kontrollere ppm-gendannelse, loddemets udseende, inspektionsresultater og førstegangsudbytte. Gasbesparelser er kun succesfulde, når produktkvaliteten forbliver stabil.
Iltindstillinger bør være en del af produktopskriften, der bruges på tværs af linjen. En komplet SMT-produktionslinje kan forbinde printer-, placerings-, reflow-, inspektions- og sporbarhedsoplysninger.
For fleksibel produktion bør en blyfri dual-rail reflowovn vurderes for atmosfærekonsistens på begge skinner under repræsentativ belastning.
Bekræft analysatorkalibrering, prøvetagningsledningstilstand, filtertilstand og sensorrespons. Sammenlign læsningen med en kendt reference, når den er tilgængelig.
En defekt analysator kan få holdet til at øge gasstrømmen unødigt. Bekræft målingen, før du ændrer opskriften.
Efterse regulatorer, ventiler, filtre, rør, fittings og indsprøjtningsporte. Bekræft, at forsyningstrykket og gasrens renhed er inden for specifikationerne.
Se efter en ventil, der ikke åbner helt, eller et filter, der begrænser flowet. Disse fejl kan skabe høj ilt, selv når recepten kræver en normal strømningshastighed.
Efterse tunneldæksler, døre, adgangspaneler og transportøråbninger. Gennemgå udstødningsindstillinger og kontroller for nylige ændringer foretaget under vedligeholdelse.
Hvis aflæsningen stiger, når brætbelastningen øges, sammenlignes belastningsmønsteret med den godkendte opskrift. Bordafstanden skal muligvis justeres.
Når ikke-vædende eller inkonsistente fileter vises, skal du kontrollere ilt, pastaens tilstand, pladefinish, printvolumen, profil og komponentplacering sammen.
Brug dokumenterede fejlfindingstrin for nitrogentilbagestrømning, så operatører registrerer beviserne og undgår at foretage flere ukontrollerede ændringer på én gang.
Den bredere nitrogentilbagestrømningsprocesguide kan bruges til at forbinde atmosfærekontrol med termisk profilering, pastavalg og kvalitetskontrol.
Mange produktionslinjer opererer i området med lavt tusindvis af ppm, mens krævende samlinger kan målrettes under 1.000 ppm eller flere hundrede ppm. Det korrekte niveau afhænger af pasta, legering, pladefinish, komponentdesign og krav til pålidelighed. Valider målet med repræsentative bestyrelser i stedet for at kopiere et nummer fra en anden linje.
Nej. Lavere oxygen kan reducere oxidation, men det kan også øge gasforbruget og driftsomkostningerne. Hvis et højere mål giver samme befugtning og udbytte, kan det være den bedre produktionsindstilling. Vælg det laveste praktiske niveau, der skaber målbar procesværdi.
Brædder kan ændre gasbevægelser og fortrænge nitrogen inde i tunnelen. Store paneler, snævre afstande, transportøråbninger, udstødningsbalance og svage tætninger kan øge aflæsningen. Mål genopretningstiden og inspicer belastningstilstanden, før du blot øger flowet.
Ikke altid. En lækage, lavt forsyningstryk, blokeret filter, defekt ventil, overdreven udstødning eller analysatorproblem kan være den egentlige årsag. Tjek først hele gas- og målesystemet. Højere flow uden diagnose kan øge omkostningerne, samtidig med at det underliggende problem forbliver uløst.
Dokumenter det normale mål, alarmgrænse, handlingsgrænse, analysatorplacering, pladebelastning, nitrogenflow, transportørhastighed, profil, målefrekvens og operatørrespons. Dette gør et ilttal til en gentagelig proceskontrol snarere end en isoleret visningsværdi.
