I.C.T CVB-1200
I.C.T
Tilgængelighedsstatus: | |
---|---|
Antal: | |

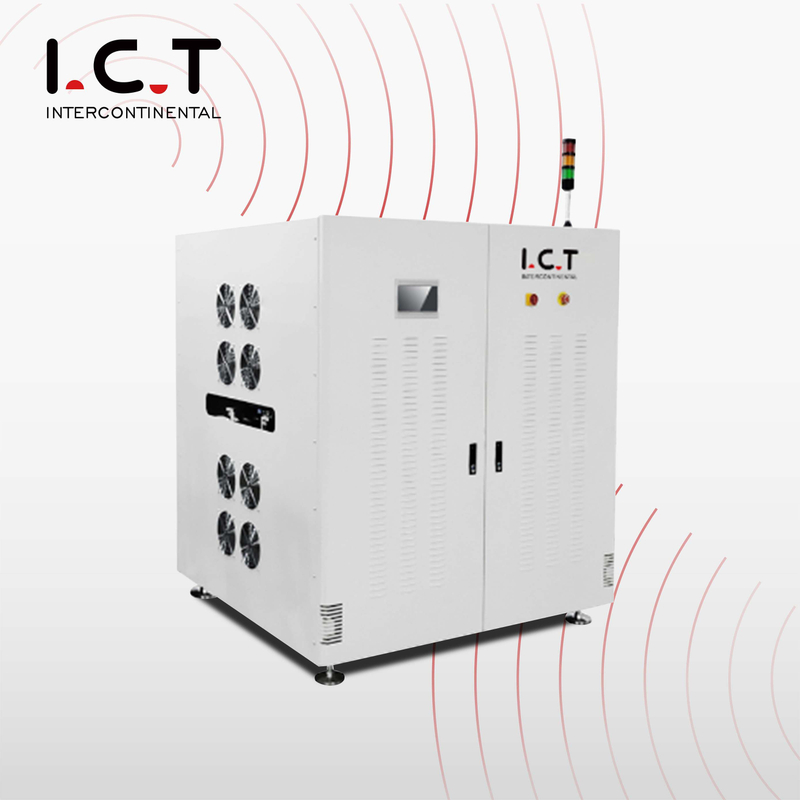

Effektiv køling og pålidelig buffering til SMT -produktionslinjer
SMT -magasin af SMT Magazine Type, Multi -funktion lodret buffer, PCB SMT NG/ OK -puffer, multifunktionskøling lodret buffer, til SMT SMD -produktionslinje.
Denne enhed bruges til at placere den foran AOL, efter reflow -lodning, opbevarer midlertidigt LED PCB eller Lens Bar PCB og afkølingsfunktion.
1. Speciel aluminiumslegering kombineret med metalplader, stærk, fast og stabil design.
2. transmission med holdbar rulle (ikke nødvendigt at udskifte bæltet).
3. Panasonic PLC, multifunktionelt elektrisk kredsløb og programdesign, stabil ydelse.
4.Fast, glat og nøjagtige hentningspositioner.
5. Parallel og glat breddejustering (blyskrue)
6. Tre driftstilstande: FLFO, LLFO, gennemgang.
7. Side kølefunktion.
8.compatible smema interface.
Indgangsafsnit
PCB'er går ind i buffersystemet fra den ene ende og ankommer fra tidligere monteringsstadier, såsom AOI, skærmudskrivning, pluk og sted eller lim dispensering.
Opbevaringsområde
Bufferen inkluderer et lagerområde, hvor PCB'er midlertidigt holdes, før de går videre til det næste fase af samlingen. Størrelsen og designet af dette lagerområde kan tilpasses til at imødekomme de specifikke krav på samlebåndet.
Kontrolsystem
Et kontrolsystem administrerer bevægelsen af PCB'er inden i bufferen, hvilket sikrer, at der er en konsekvent forsyning til rådighed til den næste monteringstrin. Dette system bruger sensorer til at overvåge PCB -niveauer i bufferen og justere strømmen efter behov.
Outputafsnit
Når der er behov for en PCB til den næste samlingsstadium, hentes den fra bufferen og overføres til det udpegede sted på samlebåndet.
Automation og pålidelighed
Automatiser din samlebånd med vores lodrette buffere, som giver ekstra tid til andre rutinemæssige opgaver. Disse systemer er bygget med faste, stabile konstruktion og pålidelige, overkommelige komponenter uden for hylden.
Model | CVB-1200 |
Dimension (mm) | 1500*1500*1780 |
PCB -størrelse (MM) | 50*50-1200*350 |
Cyklustid | Ca. 10 sekunder |
PCB -kapacitet | 15 stk eller angiv |
Kontrolsystem | PLC |
Magt | Max 250 VA |
Transporthøjde | 900 ± 20 mm (eller kunde specificeret) |
PCB -retning | L til r eller r til l |
Meddelelse | Smema til bo th in & out |
Strømforsyning | 1 pH AC 220V 5 0/6 0Hz (Valg: 110V til 380V) |
Vægt | 350 kg |
* I.C.T fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
