I det hastigt fremadskridende område inden for kraftelektronik spiller reflow-lodning en kritisk rolle ved montering af strømstyringsenheder såsom invertere, strømforsyninger og elektriske køretøjssystemer (EV). Disse komponenter er essentielle til styring af energiomdannelse og distribution, ofte i højeffektapplikationer.
Udfordringerne forbundet med reflowlodning til effektelektronik PCBA (Printed Circuit Board Assembly) er dog betydelige på grund af de unikke krav til strømkomponenter.
Denne artikel diskuterer de store reflow-lodningsudfordringer, som effektelektronik står over for, herunder termisk styring, PCB-forvridning, loddefejl og optimering af temperaturprofiler.
Derudover vil vi udforske avancerede teknikker og integrationen af automatisering og kvalitetskontrol for at forbedre reflow-lodningsprocessen for kraftelektronik.
Effektelektronik involverer ofte højeffektkomponenter som effekthalvledere og store kondensatorer, som har en tendens til at have en høj termisk masse. Det betyder, at de tager længere tid at varme op og køle ned sammenlignet med mindre komponenter. Ved reflowlodning er det afgørende at opnå ensartet opvarmning på tværs af hele printkortet. Tilstedeværelsen af komponenter med høj termisk masse kan forårsage ujævn opvarmning, hvilket fører til lokale temperaturvariationer, der kan kompromittere loddeforbindelsens integritet.
Dette er især problematisk, når man har at gøre med sarte komponenter, der er følsomme over for høj varme, hvilket gør ensartet temperaturkontrol afgørende for lodning af høj kvalitet.
En anden termisk udfordring i kraftelektronik PCBA reflow lodning er risikoen for termisk stød. De høje termiske gradienter, der skabes under opvarmnings- og afkølingsfaserne af reflow-lodning, kan få komponenter til at udvide og trække sig sammen med forskellige hastigheder. Denne forskel i ekspansion kan føre til revner eller brud på komponenter, især i højeffektmoduler, der har komplekse designs.
Derudover kan loddesamlinger svigte, hvis temperaturændringen er for hurtig. Håndtering af termiske profiler og reduktion af sandsynligheden for termisk stød er afgørende for at sikre langsigtet pålidelighed og ydeevne.

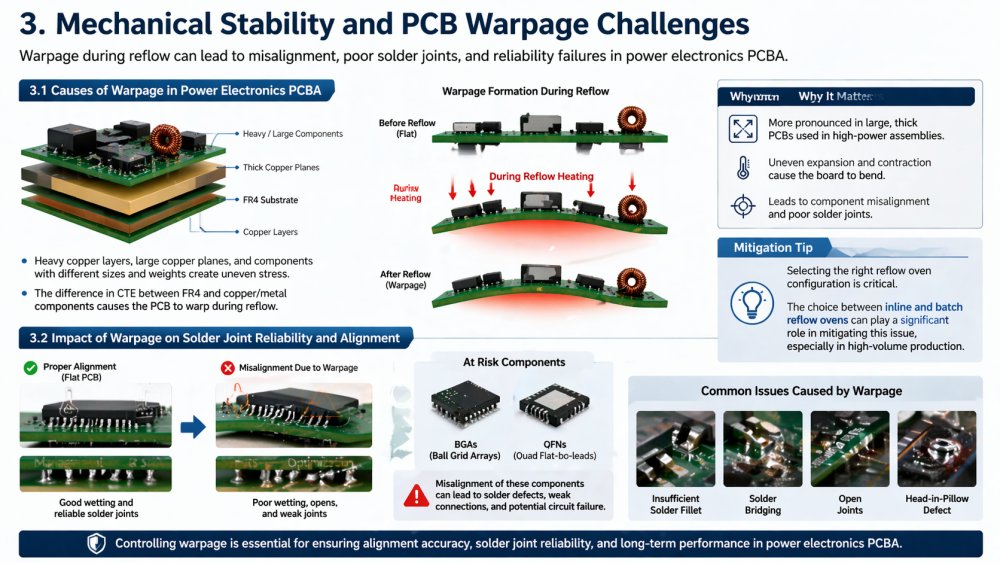

Power elektronik PCB"er har ofte tunge kobberlag, store kobberplaner og en række komponenter med forskellige størrelser og vægte. Forskellen i termisk udvidelseskoefficient (CTE) mellem PCB-materialet (typisk FR4) og kobber- eller andre metalkomponenter kan forårsage PCB-forvridning. Vridning opstår, da PCB"et udsættes for varmen fra reflow-processen, og det kan føre til fejljustering af komponenterne, hvilket igen resulterer i dårlige loddesamlinger.
Forvridningen er mere udtalt i højeffektssamlinger, hvor PCB-størrelsen og tykkelsen er større for at rumme tunge komponenter.
Forvridning kan betydeligt påvirke justeringen af komponenter under reflow-lodningsprocessen, hvilket igen påvirker loddesamlingens kvalitet. Fejljusterede komponenter er tilbøjelige til dårlig befugtning, hvilket resulterer i upålidelige loddesamlinger.
Valget mellem inline- og batch-reflow-ovne kan spille en væsentlig rolle i at afbøde dette problem, især i højvolumenproduktion.'
For eksempel er komponenter som BGA"er (Ball Grid Arrays) og QFN"er (Quad Flat No-leads) særligt følsomme over for fejljustering under lodning. Hvis komponenterne forskydes på grund af PCB-forvrængning, kan loddeforbindelserne dannes forkert, hvilket fører til svage forbindelser, der i sidste ende kan resultere i kredsløbsfejl.

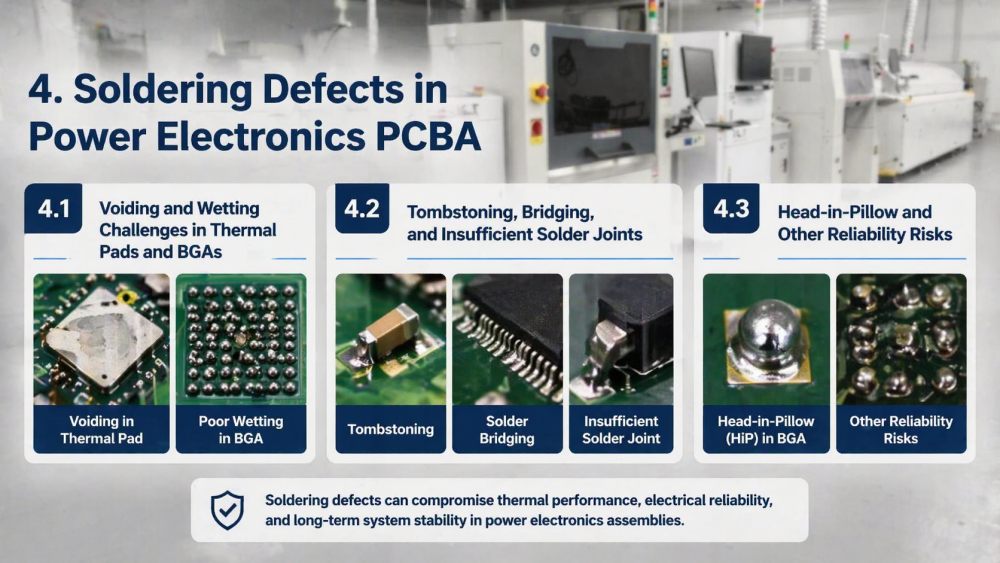

Voiding refererer til dannelsen af luftlommer under loddeforbindelsen, som kan svække forbindelsen. I kraftelektronik PCBA er tømning især almindelig i termiske puder og BGA"er, hvor de store kontaktområder har tendens til at fange luft under loddeprocessen. Utilstrækkelig befugtning på disse store puder kan yderligere forværre problemet, da loddet ikke hæfter fuldstændigt til puden, hvilket skaber svage samlinger, der påvirker den termiske og elektriske ydeevne. At sikre korrekt befugtning er afgørende for pålidelige loddesamlinger i kraftelektroniksamlinger.
Tombstone, et fænomen, hvor den ene ende af en komponent løfter printkortet under lodning, er et almindeligt problem i kraftelektronik PCBA. Dette er ofte forårsaget af ubalanceret opvarmning eller utilstrækkelig loddepasta. På samme måde er loddebrodannelse (uønskede loddeforbindelser mellem tilstødende ledninger) og utilstrækkelige loddeforbindelser (hvor der ikke er nok loddegods til at danne en pålidelig samling) almindelige problemer, der kan opstå på grund af inkonsekvent loddepastapåføring eller forkerte reflow-profiler. Disse defekter reducerer produktets overordnede pålidelighed og øger sandsynligheden for fejl.
Hoved-i-pude (HiP) er en anden defekt, der almindeligvis observeres i BGA"er og er forårsaget af dårlig loddekuglebefugtning. Denne defekt opstår, når loddekuglen ikke formår at væde puden helt, og efterlader bolden suspenderet over puden som et "hoved i en pude".
Denne tilstand reducerer styrken af forbindelsen og kan føre til svigt under stress. Tilstedeværelsen af HiP kan være særlig skadelig i højpålidelig effektelektronik, hvor robuste forbindelser er afgørende for systemets stabilitet.
Reflow-temperaturprofilen spiller en afgørende rolle for at sikre loddeforbindelseskvalitet og minimere defekter. I kraftelektronik PCBA er optimering af temperaturprofilen kritisk på grund af den varierende termiske masse af forskellige komponenter.
At vælge den rigtige reflowovn er afgørende for at imødekomme disse behov.
Forvarmningstrinnet skal sikre ensartet opvarmning uden at stresse komponenterne, mens iblødsætningsfasen giver mulighed for termisk ensartethed, før den når tilbagestrømningsspidsen. Afkølingsfasen skal være gradvis for at forhindre termisk stød.
Afbalancering af alle disse trin sikrer effektivt, at komponenter med høj effekt oplever minimal termisk belastning, samtidig med at der opnås loddesamlinger af høj kvalitet.
Med den voksende brug af blyfrit loddemateriale skal reflow-temperaturprofiler justeres for at imødekomme de højere smeltetemperaturer for disse loddematerialer.
At vælge den rigtige blyfri reflow-ovn er afgørende for at imødegå disse udfordringer. Derudover har højdensitetsdesign ofte komponenter, der er pakket tæt sammen, hvilket yderligere komplicerer opvarmningsprocessen.
For at opnå ensartede lodderesultater skal profiler tunes til at tage højde for den øgede kompleksitet af disse designs.

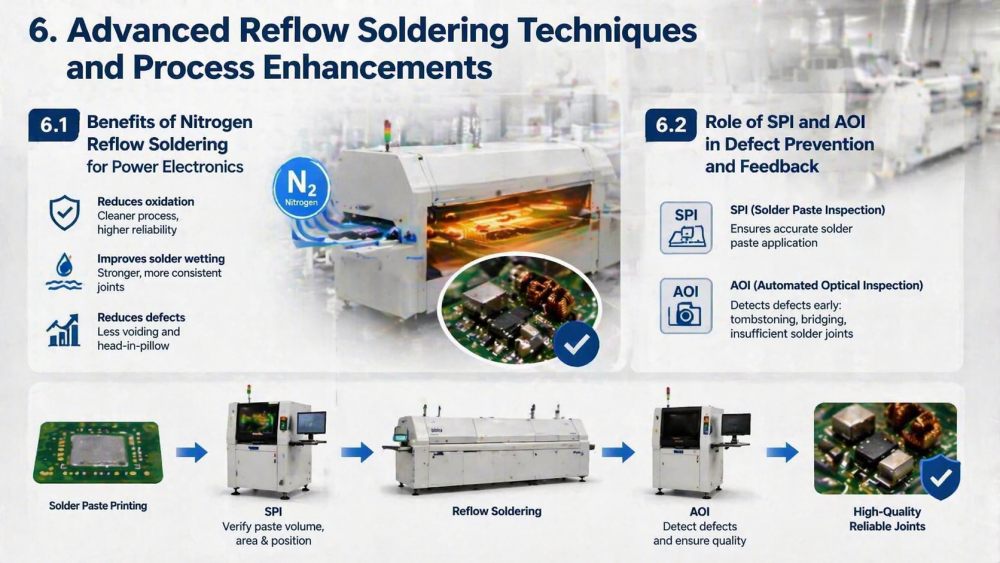

Nitrogen reflow lodning er dukket op som en værdifuld løsning til kraftelektronik PCBA på grund af dets evne til at reducere oxidation og forbedre loddebefugtning. Nitrogenmiljøet forhindrer dannelsen af oxider på komponenterne og loddepuderne, hvilket sikrer samlinger af høj kvalitet.
For kraftelektronik med komponenter med høj densitet og kritiske ydeevnekrav giver nitrogentilbagestrømning øget pålidelighed ved at forbedre loddeforbindelsens konsistens og reducere defekter som tømning og hoved-i-pude.
Loddepastainspektion (SPI) og Automated Optical Inspection (AOI) spiller afgørende roller i defektforebyggelse og feedback i realtid under reflow-lodningsprocessen.
SPI sikrer nøjagtig påføring af loddepasta, mens AOI opdager defekter som gravsten, brodannelse og utilstrækkelige loddesamlinger tidligt i processen.
Ved at integrere disse inspektionssystemer i reflow-processen kan producenterne minimere defekter og forbedre det samlede udbytte af kraftelektronik PCBA.
Integrering af reflowlodning med inline-inspektionssystemer såsom SPI og AOI giver producenterne mulighed for at opnå kvalitetskontrol i realtid. Denne integration sikrer ikke kun øjeblikkelig detektering af defekter, men muliggør også kontinuerlig procesovervågning.
Realtidsfeedbacken giver operatørerne mulighed for at justere processen hurtigt, hvilket reducerer chancerne for defekter og forbedrer den samlede produktionseffektivitet.
Inkorporering af procesovervågnings- og sporbarhedssystemer i realtid i reflow-lodningsprocessen forbedrer processtabiliteten. Producenter kan spore alle aspekter af produktionsprocessen, fra påføring af loddepasta til den endelige inspektion.
Dette giver mulighed for løbende forbedringer, da operatører kan identificere mønstre, implementere korrigerende handlinger og forhindre defekter i at opstå igen.
Et casestudie af højeffekt-invertersamlinger illustrerer, hvordan forvridning kan påvirke komponentjustering og loddeforbindelsespålidelighed. Ved at optimere temperaturprofiler og bruge kontrollerede afkølingstrin var virksomheden i stand til at reducere skævheden betydeligt og opnå ensartede loddesamlinger. Dette resulterede i forbedret produktpålidelighed og ydeevne i højeffektapplikationer.
Et andet casestudie viser, hvordan optimering af temperaturprofiler og integrering af AOI-systemer førte til forbedret udbytte i kraftelektronikproduktion. Virksomheden oplevede en betydelig reduktion i defekter såsom tømning, brodannelse og utilstrækkelige loddesamlinger, hvilket resulterede i højere produktionseffektivitet og lavere omarbejdningsomkostninger.
Efterhånden som efterspørgslen efter miljøvenlige fremstillingsprocesser vokser, udforsker elektronikindustrien nye materialer, der er både bæredygtige og effektive i højeffektapplikationer.
Fremskridt inden for materialer, såsom blyfri lodning med forbedret ydeevne, ændrer den måde, reflow-lodning udføres på, med fokus på at reducere miljøpåvirkningen og samtidig opretholde høj pålidelighed.
Brugen af AI-drevne profileringssystemer er stigende, hvilket giver mere præcis kontrol over reflow-lodningsprocessen. AI-systemer kan forudsige temperaturudsving, justere profiler i realtid og forbedre den samlede produktionseffektivitet.
Disse innovationer driver skiftet mod mere bæredygtige og effektive fremstillingsprocesser, hvilket i sidste ende bidrager til væksten af kraftelektronik.
Som konklusion udgør reflow-lodning i kraftelektronik PCBA unikke udfordringer, herunder termisk styring, PCB-forvridning og loddefejl. Men med fremskridt inden for temperaturprofiloptimering, nitrogentilbageløbslodning og automatiseret inspektion kan producenterne overvinde disse udfordringer og forbedre produktets pålidelighed. Efterhånden som industrien bevæger sig mod mere miljøvenlige processer og AI-drevet profilering, ser fremtiden for kraftelektronik-reflow-lodning lovende ud med større effektivitet og bæredygtighed i horisonten.
