At vælge den rigtige loddepasta-printmaskine er en afgørende beslutning for at sikre succes med din SMT-produktionslinje. Dette tilsyneladende enkle første trin i SMT-processen har magten til at bestemme kvaliteten af hele din produktionscyklus, fra komponentplacering til det endelige lodderesultat. Faktisk er dårlig loddepasta-udskrivningskvalitet ansvarlig for op til 70 % af alle SMT-defekter, hvilket fører til kostbar efterbearbejdning, skrot og lavt førstegangsudbytte. For at forblive konkurrencedygtige har producenterne brug for en printer, der garanterer præcision, repeterbarhed og effektivitet – en, der kan integreres fejlfrit med downstream SPI-systemer for at minimere fejl og maksimere gennemløbet. I denne vejledning vil vi udforske de kritiske faktorer, der sikrer, at din loddepasta-printmaskine ikke kun opfylder, men overgår dine produktionsmål, reducerer omkostningerne og forbedrer den overordnede kvalitet.
I de følgende afsnit vil vi nedbryde de vigtigste overvejelser for at vælge den ideelle loddepastaprinter til dine behov, fra forståelse af maskintyper og specifikationer til integration med andet udstyr i SMT-linjen. Vi vil også diskutere, hvordan justering af din printer med SPI-systemer kan drive din ydelsesoptimering og de skjulte omkostninger ved at vedligeholde sådant udstyr. Lad os dykke ned i verden af loddepasta-udskrivning og finde ud af, hvordan du kan forbedre din produktionseffektivitet og bundlinje.
Loddepastatryk er grundlaget for en glat og effektiv SMT-produktionslinje. Som det første trin i processen påvirker det hver efterfølgende operation direkte - fra komponentplacering til reflowlodning og i sidste ende pålideligheden af det endelige produkt. Selv mindre variationer i pastahøjde, volumen eller justering kan skabe en krusningseffekt, hvilket fører til defekter ned ad linjen, såsom fejlplacering eller dårlige loddesamlinger. Investering i en stabil, nøjagtig udskrivningsproces er afgørende for at reducere defekter, sikre kvalitet og øge den samlede linjeeffektivitet. Kort sagt er en pålidelig loddepasta-printproces det første skridt mod højkvalitetsproduktion og øget rentabilitet.
Udskrivningsfejl såsom brodannelse, utilstrækkelig lodning, overskydende pasta, loddekugler og dårlig pastafrigivelse er ikke kun mindre problemer – de kan udløse en kaskade af dyre problemer. Disse defekter fører ofte til alvorlige konsekvenser som gravsten, åbne samlinger eller kortslutninger efter reflow. Dette betyder højere omarbejdningsrater, øget skrot og potentielt mistet kundetillid. Den økonomiske virkning? Betydende! At vælge det rigtige loddepasta-printudstyr kan hjælpe med at fange disse problemer tidligt og forhindre defekter, før de forstyrrer produktionsprocessen og skader din bundlinje.
Når det kommer til at forbedre førstegangsudbyttet, er den rigtige loddepasta-printer en game-changer. En højkvalitetsprinter sikrer ensartet pastaaflejring, perfekt justering og stabile procesparametre – nøgleelementer for at opnå et højt førstegangsudbytte. Når det parres med optimalt stencildesign og SPI-feedback i realtid, bliver det et kraftfuldt værktøj til at reducere defekter, skære ned på skrot og fremskynde produktionscyklusser. For virksomheder, der vælger klogt, omsættes investering i førsteklasses printudstyr direkte til gevinster i kvalitet, effektivitet og i sidste ende rentabilitet.

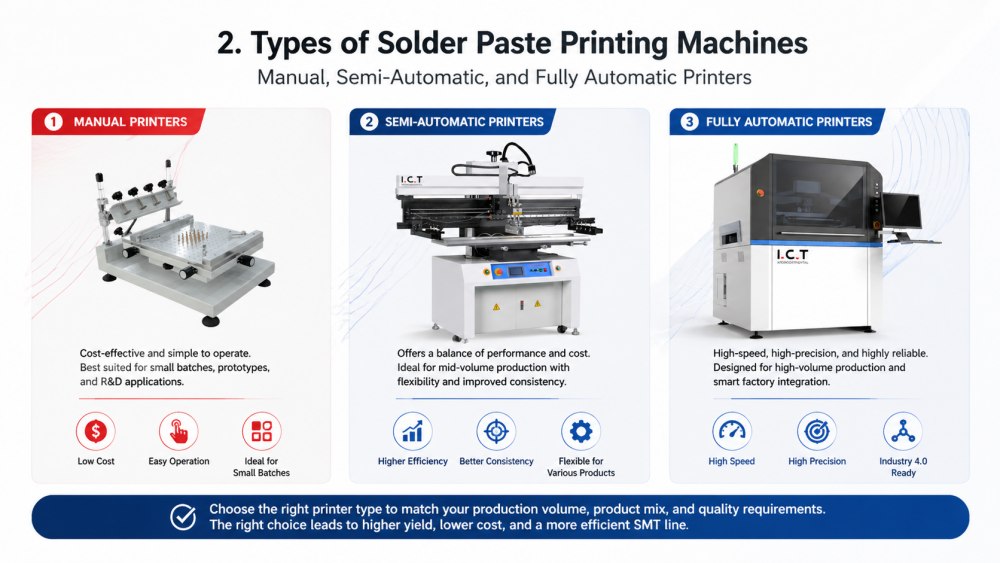

Manuelle loddepastaprintere tilbyder en omkostningseffektiv, fleksibel løsning til prototyping, forskning og udvikling og lavvolumenproduktion. Disse maskiner giver operatører mulighed for manuelt at justere stencilen og påføre pastaen ved hjælp af en gummiskraber. Selvom de er billige og tilpasningsdygtige, afhænger processens succes i høj grad af operatørens dygtighed, og de kæmper ofte med repeterbarhed og høj gennemstrømning. For producenter med begrænsede budgetter eller dem i de tidlige stadier af produktudvikling kan manuelle printere være et godt udgangspunkt - men efterhånden som produktionen skaleres, bliver behovet for mere automatisering tydeligt.
Halvautomatiske loddepasta-printere automatiserer gummiskraberens bevægelse, og de inkorporerer ofte grundlæggende synsjusteringssystemer for forbedret konsistens. Disse printere har en fremragende balance mellem omkostninger og produktivitet, hvilket gør dem perfekte til produktion af mellemstore mængder, hvor du har brug for mere pålidelige resultater, end manuelle printere kan levere – uden at bryde banken. Selvom de reducerer operatørens træthed og forbedrer nøjagtigheden, tillader halvautomatiske maskiner stadig en vis fleksibilitet, hvilket gør dem til en fantastisk mulighed for producenter, der sigter på at øge konsistensen og samtidig kontrollere udgifterne.
Til højvolumenproduktion er fuldautomatiske loddepasta-trykmaskiner guldstandarden. Med banebrydende synssystemer, automatisk stencilrensning og fuldt programmerbare parametre sikrer disse printere den højeste præcision, hastighed og repeterbarhed. De er ideelle til high-mix, højvolumen SMT-linjer, der kræver fejlfri udskriftskvalitet og evnen til problemfrit at integrere i fuldt automatiserede produktionsmiljøer. Mens den oprindelige investering er højere, retfærdiggør driftseffektiviteten og reduktionen af defekter omkostningerne, hvilket fører til betydelige langsigtede besparelser i tid og materiale.
Når du vælger mellem inline- og offlineprinterkonfigurationer, er det vigtigt at matche dine produktionsbehov. Inline-printere, integreret i SMT-transportørsystemet, understøtter kontinuerligt flow og giver procesfeedback i realtid, hvilket gør dem ideelle til producenter af store mængder, der ønsker at maksimere gennemløbet. På den anden side fungerer offline-printere uafhængigt, hvilket giver mere fleksibilitet til mindre batch-kørsler eller dedikerede processer. For større produktionsmiljøer med høje gennemløbskrav er inline-konfigurationer typisk det bedste valg, men mindre virksomheder eller specialiserede linjer kan drage fordel af offlineprinternes tilpasningsevne.

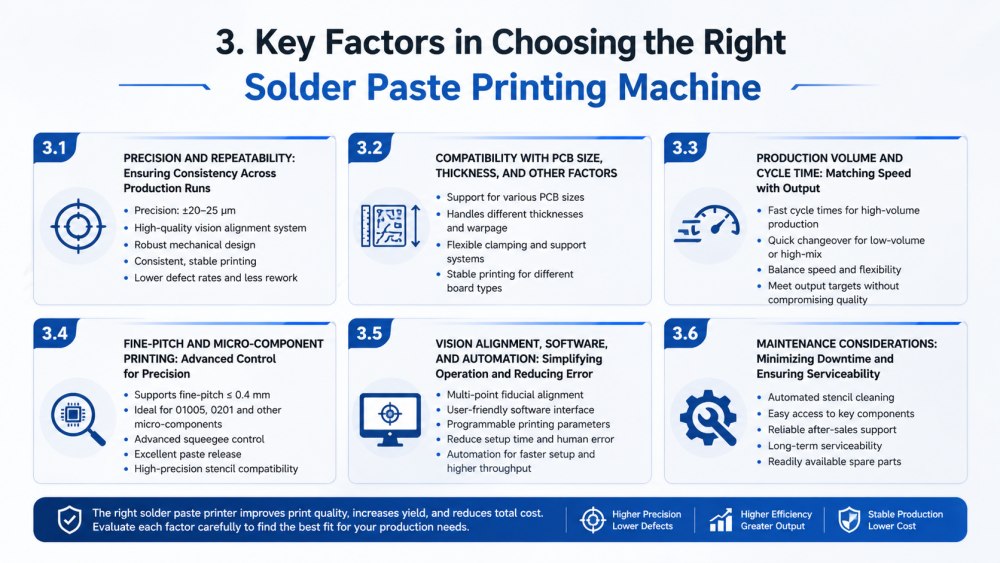

I dagens SMT-produktionslinjer er præcision (±20–25 μm) og repeterbarhed ikke til forhandling, især da komponentstørrelser fortsætter med at krympe. En printer med robust mekanisk design og et højkvalitets vision alignment system er afgørende for at opretholde ensartede udskrifter af høj kvalitet over lange produktionsserier. At sikre, at disse egenskaber vil direkte påvirke antallet af defekter og produktionseffektivitet. Se efter udstyr, der leverer stabile resultater gennem hele din produktionscyklus for at undgå dyrt omarbejde og sikre en jævn proces fra start til slut.
Den printer, du vælger, skal håndtere dine specifikke PCB-størrelser, tykkelser og krav til vridningstolerance. Fleksible støtte- og fastspændingssystemer er afgørende for at imødekomme forskellige produkttyper og sikre stabil udskrivning på tværs af forskellige pladekonfigurationer. At have den rigtige maskine, der kan tilpasse sig dine produktionsbehov, sikrer ikke kun udskriftskvaliteten, men reducerer også risikoen for defekter forårsaget af kortets ustabilitet eller fejljustering.
Din printers hastighed og cyklustid skal stemme overens med dine daglige outputmål. For store produktionslinjer er hurtige cyklustider afgørende for at imødekomme efterspørgslen uden at gå på kompromis med kvaliteten. På den anden side kan lavvolumen- eller højmixproduktion prioritere hurtige omstillinger og evnen til at håndtere en række forskellige pladetyper. Det er vigtigt at vælge en maskine, der balancerer hastighed med fleksibilitet, og sikrer, at dine produktionsmål bliver opfyldt uden unødvendige forsinkelser.
Til produktion, der involverer komponenter med fin stigning (0,4 mm og derunder) eller mikrokomponenter som 01005 og 0201, skal din printer tilbyde avanceret gummiskraberkontrol, exceptionelle pastafrigivelsesegenskaber og stencilkompatibilitet med høj præcision. Disse faktorer er afgørende for at sikre nøjagtig pastapåføring i mindre, mere indviklede komponenter. Hvis din produktion involverer så udfordrende opgaver, skal du sørge for at vælge en printer med de rigtige funktioner for at opretholde ensartet kvalitet i disse små skalaer.
Moderne loddepasta-printere er udstyret med multi-point fiducial alignment, brugervenlig software og programmerbare udskrivningsparametre, der i høj grad forenkler betjeningen. Disse funktioner reducerer opsætningstiden og minimerer menneskelige fejl, hvilket sikrer, at selv operatører med minimal erfaring kan opnå ensartede resultater. Integrationen af automatiseringsfunktioner giver også mulighed for hurtigere opsætning og højere gennemløb, hvilket gør din produktionsproces glattere og mere effektiv.
Automatisk stencilrensning, nem adgang til nøglekomponenter og pålidelig eftersalgssupport er afgørende for at minimere nedetid og holde din produktionslinje kørende. At vælge en printer med langsigtet servicebarhed og let tilgængelige reservedele er afgørende for at undgå produktionsafbrydelser. Når du evaluerer printere, skal du ikke kun overveje deres umiddelbare ydeevne, men også hvor nemt de kan vedligeholdes og understøttes over tid.

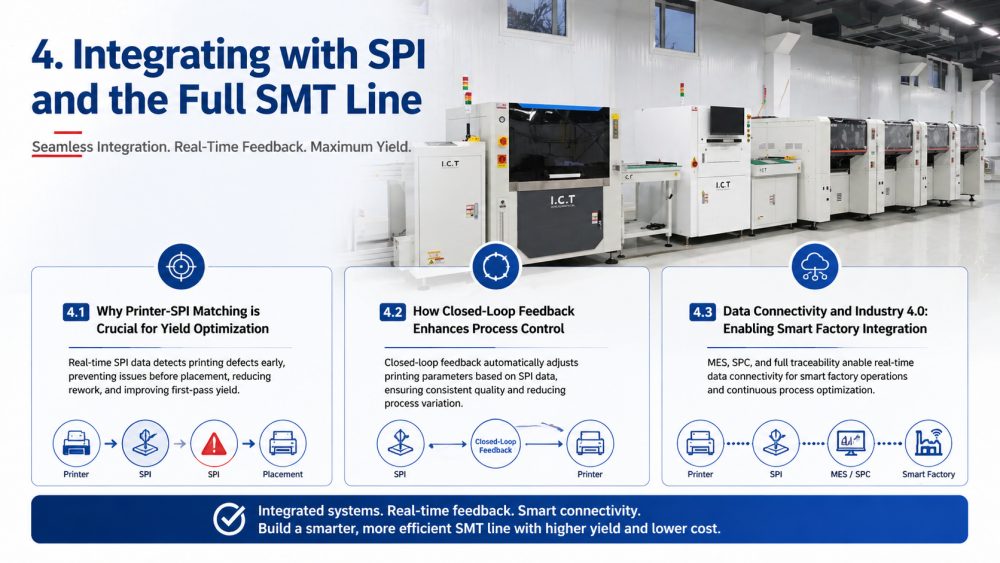

Den sømløse integration mellem din loddepastaprinter og 3D SPI-system er afgørende for at optimere udbyttet. SPI-data i realtid giver mulighed for øjeblikkelig detektering af potentielle udskrivningsfejl, såsom forkert pastavolumen, højdevariationer eller justeringsproblemer. Ved at fange disse problemer tidligt i processen, før brættet flytter til placeringsstadiet, kan du forhindre dyre defekter nedstrøms, reducere efterbearbejdning og markant forbedre dit førstegangsudbytte. For producenter, der ønsker at strømline deres produktionsproces og maksimere effektiviteten, er denne integration afgørende.
Med feedback i lukket kredsløb kan avancerede loddepasta-printsystemer automatisk justere deres indstillinger baseret på realtidsdata fra SPI-systemet. Denne dynamiske kontrol hjælper med at opretholde optimale printforhold under hele produktionsforløbet, hvilket effektivt reducerer procesvariation og sikrer ensartet kvalitet. Ved løbende at finjustere udskrivningsparametre forbedrer disse systemer den overordnede processtabilitet og produktivitet , minimerer risikoen for defekter og forbedrer din langsigtede outputkonsistens.
I nutidens smarte produktionsmiljø er printere, der understøtter MES-integration (Manufacturing Execution System), SPC (Statistical Process Control) dataoutput og fuld sporbarhed uvurderlige. Disse funktioner muliggør smart fabriksdrift ved at levere realtidsdata til kontinuerlig procesoptimering, hvilket giver producenterne mulighed for at overvåge ydeevnen og træffe informerede beslutninger på farten. Efterhånden som industrien bevæger sig mod Industri 4.0, er disse funktioner ikke længere kun en luksus – de er afgørende for at forblive konkurrencedygtige, forbedre effektiviteten og opnå fuld processynlighed.
Mens fuldautomatiske printere kræver en højere initial investering, er deres samlede ejeromkostninger (TCO) ofte betydeligt lavere over tid. Dette skyldes deres evne til at levere højere udbytte, reducere lønomkostninger og minimere efterarbejde. Når du vurderer udstyr, skal du ikke kun fokusere på købsprisen – se på det større billede. Det er vigtigt at vurdere TCO over 3-5 år for virkelig at forstå de langsigtede økonomiske fordele ved at investere i en printer af høj kvalitet. Denne tilgang sikrer, at du laver en smart investering, der betaler sig over tid, ikke kun på købstidspunktet.
ROI af din loddepastaprinter afhænger af flere nøglefaktorer: produktionsvolumen, defektreduktion og arbejdsbesparelser En automatisk printer af høj kvalitet opnår typisk tilbagebetaling inden for 12-24 måneder for mellemstore til store mængder, takket være reduceret skrot, øget effektivitet og færre manuelle indgreb. Ved at skære ned på defekter og optimere gennemløbet, betaler den rigtige printer sig hurtigt tilbage, hvilket gør det til en sund investering for producenter, der ønsker at skalere produktionen uden at gå på kompromis med kvaliteten. .
Mens du vælger den rigtige printer, så glem ikke at medregne de skjulte omkostninger såsom operatøruddannelse, regelmæssig vedligeholdelse, forbrugsvarer og potentiel nedetid. Disse faktorer kan i væsentlig grad påvirke din samlede omkostningseffektivitet. Førende leverandører som IKT tilbyder omfattende træning og løbende support, der hjælper producenter med at minimere disse skjulte omkostninger og holde produktionen kørende. Ved at vælge en leverandør, der leverer en one-stop SMT-løsning, kan du undgå besværet med at handle med flere leverandører og sikre, at din produktionslinje forbliver effektiv og omkostningseffektiv.
At vælge den rigtige loddepasta er afgørende for ensartede resultater. Vær opmærksom på faktorer som partikelstørrelse og fluxaktivitet for at matche dine komponenter og proceskrav. Korrekt håndtering er lige så vigtig: Sørg for, at pastaen opbevares korrekt, optøs gradvist og rulles konsekvent for at bevare dens viskositet og generelle ydeevne. Disse enkle, men afgørende trin kan påvirke din udskriftskvalitet betydeligt, reducere defekter og forbedre førstegangsudbyttet.
Arbejd tæt sammen med stencilleverandører for at finjustere parametre såsom arealforhold, billedformat og blændeformer. Veldesignede stencils er nøglen til pålidelig pastafrigivelse, især når du arbejder med komponenter med fin stigning (såsom 0201 eller 0,4 mm stigning). Optimering af stencildesign sikrer, at den rigtige mængde pasta afsættes, hvilket forhindrer problemer som utilstrækkelig lodde eller loddebro, hvilket kan påvirke det endelige produkts kvalitet og udbytte.
Juster nøgleparametre som gummiskrabertryk, printhastighed og stencilseparation for at matche de specifikke krav til hver produkttype. Finjustering af disse indstillinger baseret på dine materialer og pladeegenskaber er afgørende for at opnå ensartede udskrifter i høj kvalitet. Derudover sikrer regelmæssig parameterverifikation, at maskinen forbliver kalibreret, hvilket forhindrer drift over tid og opretholder optimal ydeevne gennem hver produktionskørsel.
For at holde din udskrivningsproces kørende problemfrit og effektivt skal du etablere et planlagt kalibrerings- og forebyggende vedligeholdelsesprogram. Undersøg regelmæssigt stencils og udskrivningskomponenter for at forhindre problemer i at eskalere. Velholdt udstyr forlænger ikke kun printerens levetid, men sikrer også ensartet outputkvalitet. Proaktiv pleje forhindrer det gradvise fald i ydeevnen, reducerer sandsynligheden for dyre reparationer og nedetid og sikrer, at din printer fungerer bedst på lang sigt.
Match printertypen (manuel, halvautomatisk eller fuldautomatisk) og konfigurationen til din specifikke produktionsvolumen og produktmix.
Prioriter høj nøjagtighed, repeterbarhed og fin-pitch-kapacitet, så du sikrer, at printeren opfylder både nuværende og fremtidige behov.
Sikre problemfri integration med SPI-systemer og feedback i lukket kredsløb for at maksimere udbyttet og minimere defekter.
Evaluer de samlede ejeromkostninger (TCO) i stedet for blot den oprindelige købspris for at foretage en smart, langsigtet investering.
Vælg en pålidelig partner, der tilbyder stærk teknisk support og one-stop SMT-løsninger for at sikre, at din produktionslinje kører problemfrit og effektivt.
Hos ICT er vi mere end blot en leverandør af højkvalitets loddepasta-trykmaskiner - vi er din partner i at opbygge en pålidelig, effektiv og omkostningseffektiv produktionslinje. Med vores omfattende tekniske support og skræddersyede SMT-løsninger hjælper vi producenter med at optimere deres drift og opnå ensartede resultater af høj kvalitet. Klar til at forbedre din SMT-linje? Kontakt ICT i dag for at diskutere dine behov og få ekspertanbefalinger, der stemmer overens med dine produktionsmål.
