SMT pick and place-maskine fejlfinding fungerer bedst, når ingeniører følger fejlvejen fra materiale, feeder, dyse, vision, program, board support og maskintilstand i stedet for at ændre indstillinger tilfældigt. I en højhastigheds-SMT-linje kan en lille fejl optræde lige så mange symptomer: afvist komponent, manglende afhentning, vendt del, forskudt placering, skæv QFP eller gentagen maskinalarm. En god fejlfindingsmetode adskiller den egentlige årsag fra den synlige defekt, reducerer nedetid og beskytter komponentudbyttet.
Denne vejledning er skrevet som en praktisk søjle-ressource for produktionsingeniører, procesteknikere, SMT-linjeledere og fabriksejere, der har brug for klare SMT-maskinfejlløsninger. Det forbinder almindelige SMT-placeringsmaskinerproblemer med gentagelige kontroller, der kan bruges på forskellige mærker af placeringsudstyr. Det skaber også en ramme for dybere emner, såsom hvorfor en SMT-maskine afviser komponent , hvordan man reducerer SMT-komponentafvisning og materialespild , almindelige SMT-placeringsdefekter retter , SMT-synsgenkendelsesfejlløsninger , komponentskift under SMT-placering , mistet, tabt eller vendt komponent fejlfinding , SMT-fejl-vakuum- og pickup-fejlfinding SMT-vakuum og afhentningsfejl fejlfinding.
Indholdsfortegnelse
En placeringsmaskine er kun en del af SMT-processen. En defekt, der opstår på placeringsstadiet, kan komme fra komponentemballage, feederindeksering, dyseslid, loddepastahøjde, bordunderstøttelse, softwaredata, belysning eller miljøkontrol. Af denne grund er den første fejlfindingsregel enkel: juster ikke fem ting på én gang. Skift en variabel, registrer resultatet, og hold linjehistorikken sporbar.
Operatører beskriver ofte forskellige problemer med de samme ord. "Afvis" kan betyde, at maskinen afviste komponenten efter synsinspektion. "Drop" kan betyde, at delen blev valgt korrekt, men mistet før placeringen. "Mangler" kan betyde, at dysen aldrig har plukket komponenten, eller det kan betyde, at komponenten blev placeret, men senere mistet under genflow eller håndtering. Ingeniøren bør først identificere det nøjagtige punkt, hvor fejlen opstår: afhentning, transport, genkendelse, placering, eftersyn eller slutinspektion.
En ægte maskinfejl gentager sig normalt under stabile forhold. En procesfejl ændres med materiale, opsætning, skift, fugtighed, vedligeholdelsesstatus eller operatørhåndtering. For eksempel kan et slidt Z-akseleje forårsage ustabilt placeringstryk på tværs af mange produkter, mens en dårlig indføringsstigningsindstilling kun kan påvirke ét varenummer. Et skævt PCB kan kun forårsage fin-pitch-forskydning i ét panelområde, mens en forkert dyse kan forårsage dårlig opsamling for hver rulle i den samme pakke.
Pålidelig fejlfinding er i overensstemmelse med almindelig elektroniksamlingsdisciplin. Standarder som IPC J-STD-001 og IPC-A-610 er nyttige referencer, fordi de hjælper teams med at forbinde montageudførelse, acceptabilitet og defekt sprog. De erstatter ikke maskinmanualen, men de hjælper med at holde inspektionsvurderingen ensartet.

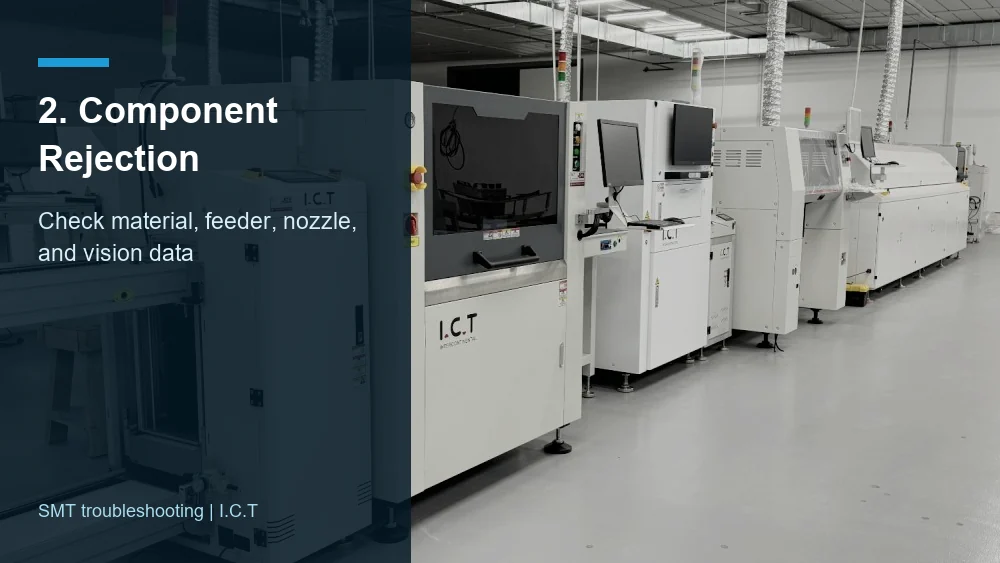

Komponentafvisning er et af de mest synlige SMT-placeringsmaskinerproblemer, fordi det direkte skaber materialespild og linjeafbrydelse. Afvisning kan ske, når maskinen ikke kan vælge komponenten, ikke kan genkende den, finder den uden for tolerance eller beslutter, at komponentens orientering ikke stemmer overens med det programmerede bibliotek.
De mest almindelige årsager omfatter forkerte komponentdata, dårlig synstærskel, forkert belysningsopskrift, beskadiget tape lomme, ustabil feederindeksering, dysemismatch, snavset dysespids, svagt vakuum, komponentpakkevariation og forkert polaritetsdefinition. Håndtering af fugtfølsomme komponenter kan også have betydning. Hvis en komponent absorberer fugt eller opbevares forkert, kan der opstå senere defekter efter reflow, så ingeniører bør også overveje håndteringsregler såsom JEDEC J-STD-033 for fugt/reflow-følsom enhedskontrol.
En farlig vane er at udvide synstolerancen, indtil alarmen forsvinder. Dette kan forbedre kortsigtet output, men kan tillade dårlig placering, forkert rotation eller beskadiget komponent i produktet. En bedre metode er kun at justere tolerancen efter bekræftelse af den faktiske komponentvariation og proceskapacitet. Maskinen skal beskytte kvaliteten, ikke bare køre stille og roligt.
Et praktisk linjeteam bør opbygge en afvisningsreduktionstjekliste: verificere feederkalibrering, rengøre og inspicere dyser, bekræfte pakkedimensioner, gennemgå visionbillede, kontrollere afhentningskoordinater, inspicere tapebane og sammenligne vakuumværdien med den normale basislinje. Dette understøtter det senere emne om, hvordan man reducerer SMT-komponentafvisning og materialespild , fordi materialebesparelse afhænger af årsagskontrol, ikke kun operatørens reaktion.

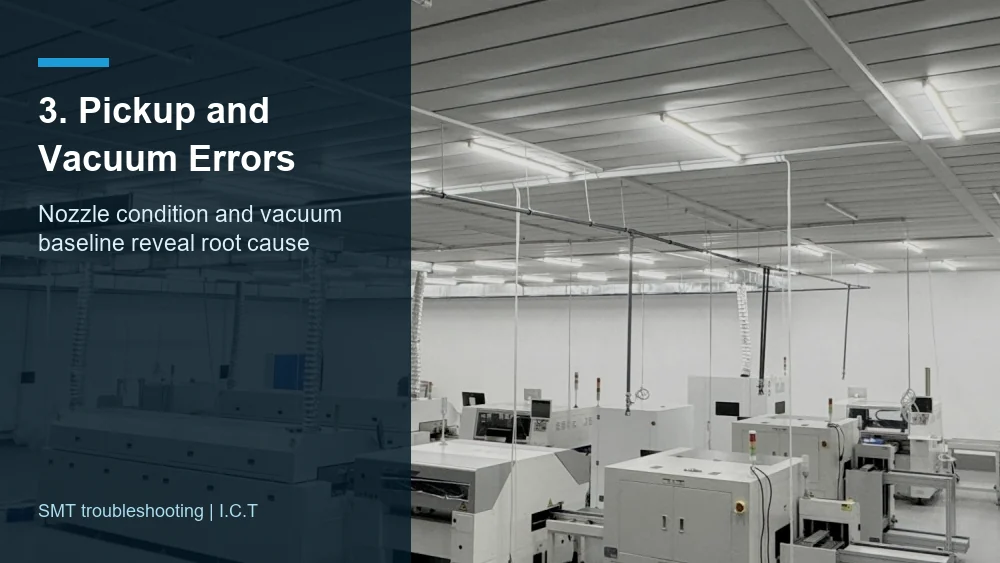

Afhentningsfejl er kernen i mange SMT maskinfejlløsninger. Hvis komponenten ikke plukkes rent, bliver hvert senere trin ustabilt. En del kan blive afvist ved syn, tabt under hovedbevægelse, placeret med offset eller vendt, fordi selve pickuppen var dårlig.
Dysen skal matche komponentstørrelse, overflade, vægt og opsamlingsområde. En dyse, der er for lille, holder muligvis ikke komponenten sikkert. En dyse, der er for stor, kan berøre ledninger, tilstødende tape-lommekanter eller komponenter, der ikke bør berøres. Slidte, revnede, blokerede eller forurenede dysespidser kan skabe periodiske fejl, som er svære at spore, fordi ledningen kan køre normalt i flere minutter, før fejlen vender tilbage.
God praksis er at inspicere dysen under forstørrelse, rense spidsen, bekræfte dyse-id"et i programmet og sammenligne fejl efter dysenummer. Hvis den samme fejl følger én dyse på tværs af forskellige komponenter, skal du udskifte eller genkalibrere denne dyse. Hvis alle dyser viser ustabil opsamling, skal du kontrollere vakuumkilden, filtrene, slangerne, hovedtætningen og maskinens vedligeholdelsesstatus.
For detaljeret pluk og placer vakuumfejlfinding bør ingeniører kontrollere dyseforsegling, vakuumrespons, opsamlingshøjde, feederpræsentation og maskinlogdata sammen.
Forpasset, tabt eller vendt komponent sker ofte, når dysen ikke kan holde delen sikkert fra afhentning til placering, så ingeniører bør kontrollere dyseforsegling, vakuumrespons, opsamlingshøjde og feederpræsentation sammen.
Vakuum er ikke kun en alarmværdi; det er et processignal. En lav værdi kan indikere blokeret luftvej, utæt dyse, dårlig opsamlingsoverflade, feederpræsentationsfejl, forkert opsamlingshøjde eller beskadiget komponent. En værdi, der ændrer sig mellem hjulene, kan pege på emballagevariationer. En værdi, der ændres efter flere produktionstimer, kan pege på forurening eller termisk drift.

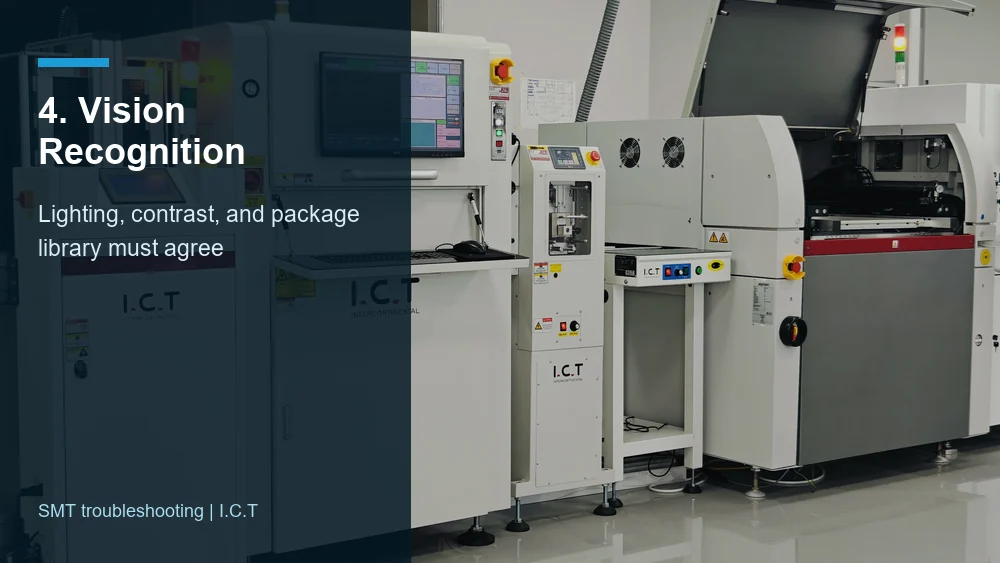

Synsgenkendelse er kraftfuld, men den kan kun bedømme, hvad kameraet, belysningen og komponentbiblioteket tillader det at se. Når synet svigter, kan årsagen være optisk, mekanisk, materialerelateret eller datarelateret. De bedste fejlfindere ser først på billedet, ikke kun alarmkoden.
Mange tilfælde af SMT-synsgenkendelsesfejl kommer fra dårlig kontrast mellem komponentkanten og baggrunden. Reflekterende overflader, sort komponenthus, gennemsigtig emballage, metalskjold, ulige blyform eller inkonsekvent mærke kan forvirre algoritmen. Hvis kamerabilledet er klart for det menneskelige øje, men ustabilt for maskinen, kan det være nødvendigt at finjustere genkendelsesparametrene. Hvis selve billedet er dårligt, skal du kontrollere belysningen, linsens renhed, kamerakalibrering og komponentpræsentation.
Pakkebiblioteksdata skal afspejle den reelle komponent. Kropsstørrelse, blyantal, polaritetsmærke, centerdefinition, tykkelse og opsamlingspunkt har alle indflydelse på genkendelsen. Et bibliotek kopieret fra en lignende komponent kan køre for simpel pakke, men mislykkes, når tolerancen er snæver. Ingeniører bør sammenligne komponenttegning, faktisk prøve og maskinbillede, før de ændrer tærskler.
Synsfejl er ikke altid forårsaget af kameraet. Støv, forurening, dårlig opbevaring, bøjet bly, statisk tiltrækning og hårdhændet håndtering kan ændre, hvordan komponenten sidder i lommen eller vises under linsen. Elektronikproduktion bør også kontrollere elektrostatisk risiko. ANSI /ESD S20.20 -rammeværket fra ESD Association er en nyttig reference til at bygge et ESD-kontrolprogram omkring følsomme elektroniske enheder.
Når synsforstyrrelser stiger, skal du kontrollere, om problemet startede efter materialeskift, operatørhåndtering, fjernelse af tørkabinet, indlæsning af foder eller miljøændring. Den fremtidige klyngeartikel om SMT-synsgenkendelsesfejl: årsager og løsninger kan gå dybere ind i kamerabilleder, lysstrategi og biblioteksindstilling, men søjlereglen er klar: Behandl aldrig syn som en isoleret indstillingsside.

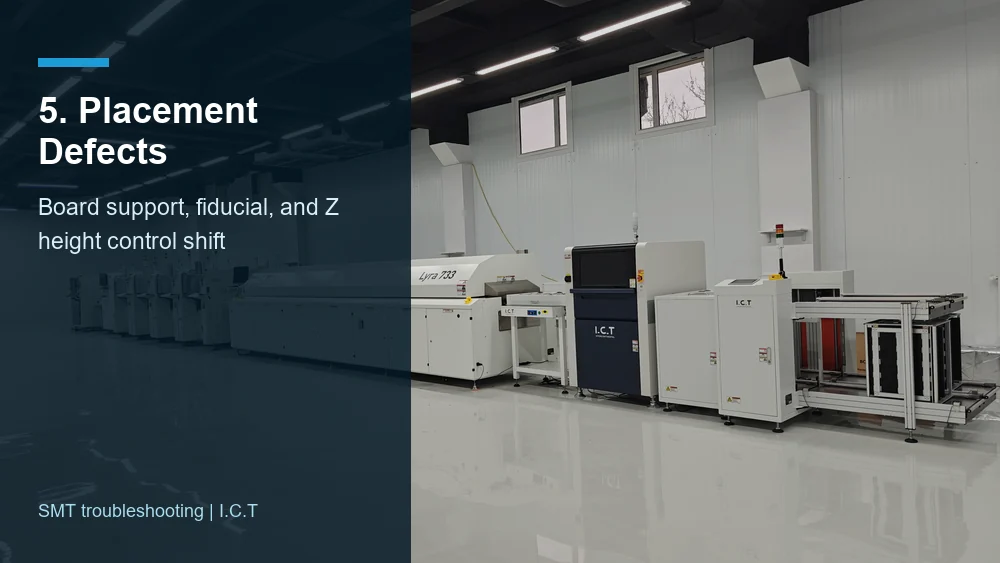

Placeringsfejl optræder ofte som forskydning, skævhed, tendens til gravsten, forkert rotation, utilstrækkeligt monteringstryk eller komponent, der sidder uden for pudeområdet. Nogle er problemer med placeringsmaskine, mens andre kommer fra loddepasta-udskrivning, PCB-understøttelse, reflow-profil eller komponentdesign. Fejlfindingsstien skal forbinde placeringsdata med downstream-inspektion.
Bevægelse af plade er en almindelig årsag til komponentforskydning under placering i SMT-placering. Hvis printkortet er tyndt, stort, skævt, dårligt fastspændt eller utilstrækkeligt understøttet, kan placeringshovedet skubbe pladen ned og skabe offset. Dårlig troværdig anerkendelse kan også flytte hele placeringskortet. Før du ændrer komponentkoordinater, skal du kontrollere transportbåndets bredde, klemmestatus, støttestiftens position, pladens fladhed, pålidelig renhed og lokal panelstøtte.
Placeringstryk og Z-højde bør også gennemgås. For meget kraft kan presse komponenten ind i pastaen, skabe udtværing eller flytte små chipkomponenter. For lidt kraft kan lade en komponent sidde højt og sårbar over for bevægelse før reflow. Den korrekte værdi afhænger af emballage, dyse, pastadepot, pladens tilstand og maskinens kapacitet.
Ikke alle defekter, der ses efter AOI, er forårsaget af placeringsmaskinen. Dårlig loddepastavolumen, stenciltilstopning, pudekontamination, termisk ubalance og reflow-profil kan alle producere defekter, der ser placeringsrelaterede ud. Et disciplineret team sammenligner SPI-data, placeringskoordinater, AOI-billede og reflow-resultat. Hvis SPI viser dårlig pasta før placering, skal du først rette udskrivningen. Hvis placeringsbilledet er korrekt, men komponenten bevæger sig efter reflow, skal du kontrollere pasta, pudedesign, termisk profil og komponentgeometri.
Det er her, almindelige SMT-placeringsdefekter, og hvordan man løser dem, bliver et nyttigt understøttende artikelemne. Søjleartiklen skal guide læserne til at tænke på tværs af hele SMT-linjen i stedet for at skyde skylden på én maskine for hurtigt.

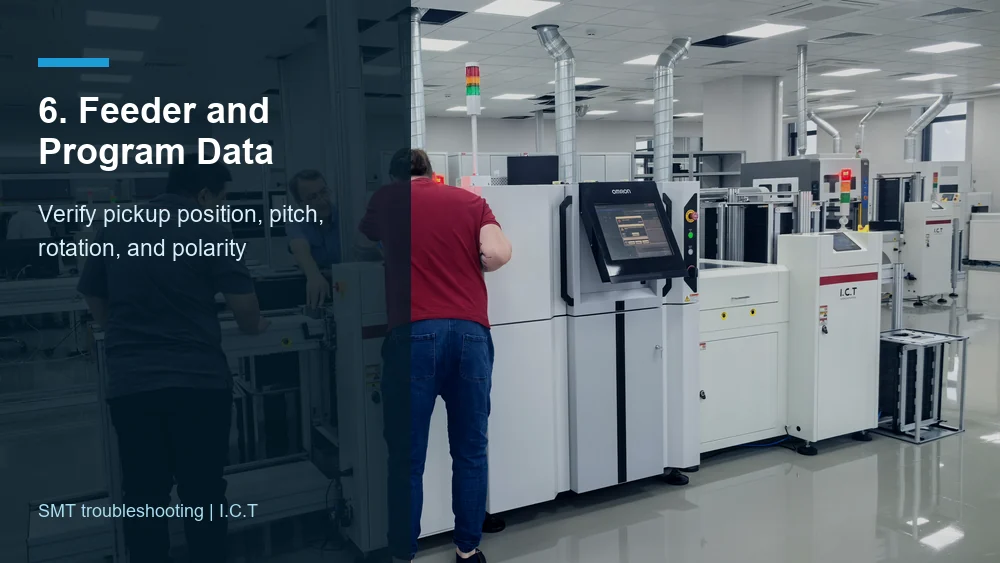

Feederproblemer er ofte enkle, men dyre. En lidt forkert opsamlingsposition, slidt fremføringsudstyr, dårlig tapespænding, beskadiget dækbåndsbane eller forkert fremføringsstigning kan skabe gentagne afvisninger, manglende opsamling eller ustabil komponentvinkel. Fordi feederfejl kan ligne dyse- eller synsfejl, skal feederdiagnosen være systematisk.
Start med at se komponentpræsentationspunktet. Komponenten skal ankomme centreret, vandret og stabil på afhentningsstedet. Hvis den flyttes inde i tapelommen, løftes af dæktape, vippes eller ikke er helt indekseret, kan dysen opsuge luft, røre ved lommens kant eller løfte komponenten i en vinkel. Feederkalibrering, tapeguide, spolespænding, dækbåndets afrivningsvinkel og stigningsindstilling bør kontrolleres, før synstolerancen ændres.
For fin-pitch eller små passive komponenter, kan selv en lille feeder pickup positionsfejl skabe et stort udbyttetab. Den fremtidige artikel om fejlfinding i SMT feeder pickup position bør udvide dette til praktisk feeder checks, men hovedreglen er at verificere den fysiske præsentation, før softwaren justeres.
Programfejl kan skabe nogle af de mest forvirrende SMT maskinfejlløsninger, fordi maskinen kan gøre præcis, hvad den blev bedt om at gøre. Forkert rotation, forkert dysetildeling, forkert pakkehøjde, forkert afhentningspunkt, forkert indføringsåbning eller forkert polaritetsmærke kan alle skabe defekter, mens hardwaren er sund.

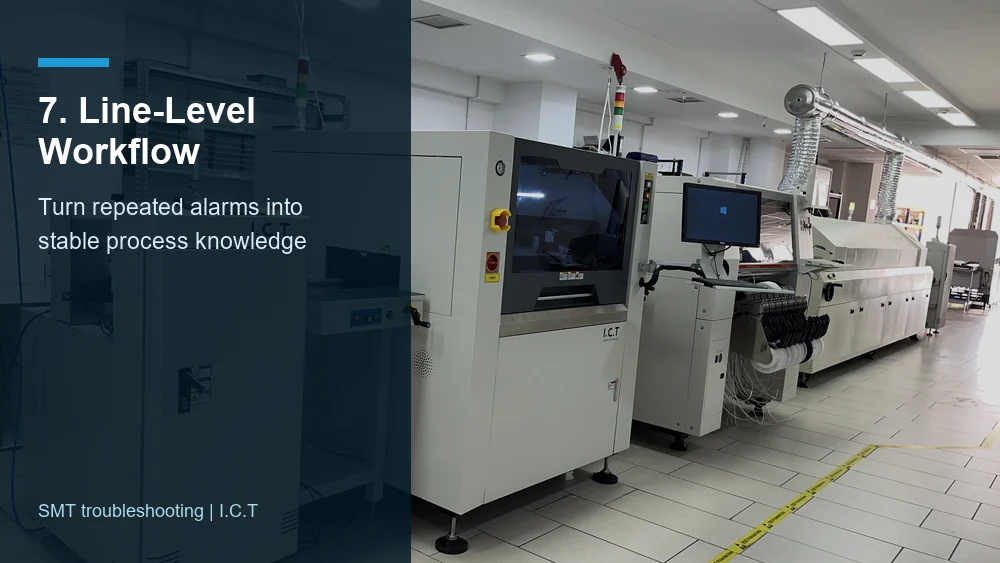

En stærk SMT-linje kræver mere end hurtige løsninger. Det har brug for en arbejdsgang, der gør hver gentagne alarm til bedre procesviden. Dette er især vigtigt for producenter, der kører high-mix produktion, hyppige omstillinger eller kundespecifikke produkter. Målet er ikke kun at genstarte maskinen; det er for at forhindre, at det samme problem vender tilbage i næste uge.
Følgende rækkefølge fungerer godt til de fleste problemer med SMT-placeringsmaskiner:
Bekræft det nøjagtige fejlpunkt: afhentning, transport, vision, placering eller inspektion.
Kontroller, om fejlen følger komponenten, føderen, dysen, hovedet, PCB-positionen eller programmet.
Gennemgå maskinlog, afvis billede, vakuumværdi, fremføringsposition og dysehistorik.
Inspicer materialeemballage, komponentorientering, tape-lomme og afdækningstapebane.
Bekræft dysevalg, renhed, slitage og vakuumbasislinje.
Gennemgå kamerabillede, belysning, pakkebibliotek og genkendelsestolerance.
Tjek brætstøtte, pålidelig genkendelse, klemmetilstand og placeringstryk.
Bekræft CAD, BOM, feeder table, polaritet, rotation og første artikelgodkendelse.
Foretag én kontrolleret ændring, og optag derefter resultatet.
Fabrikker, der dokumenterer defektsymptomer, rodårsag, korrigerende handling og forebyggelsesplan bygger en mere stabil proces over tid. En simpel database med tilbagevendende dyse-, feeder-, komponent- og pakkeproblemer kan reducere nedetiden under fremtidig omstilling. Det hjælper også nye operatører med at lære hurtigere.
ICT understøtter kunder med one-stop SMT og elektroniske fremstillingsløsninger, herunder behovsanalyse, linjeplanlægning, produktionsudstyr, træning, driftssupport, procesoptimering og justering. Baseret på virksomhedskataloget har ICT mere end 25 års erfaring med elektronikproduktion og har støttet mere end 1600 kunder i 72 lande. For kunder, der bygger eller forbedrer en komplet SMT-linje, er denne form for integreret visning vigtig, fordi mange placeringsproblemer er forbundet med opstrøms og nedstrøms procesforhold.

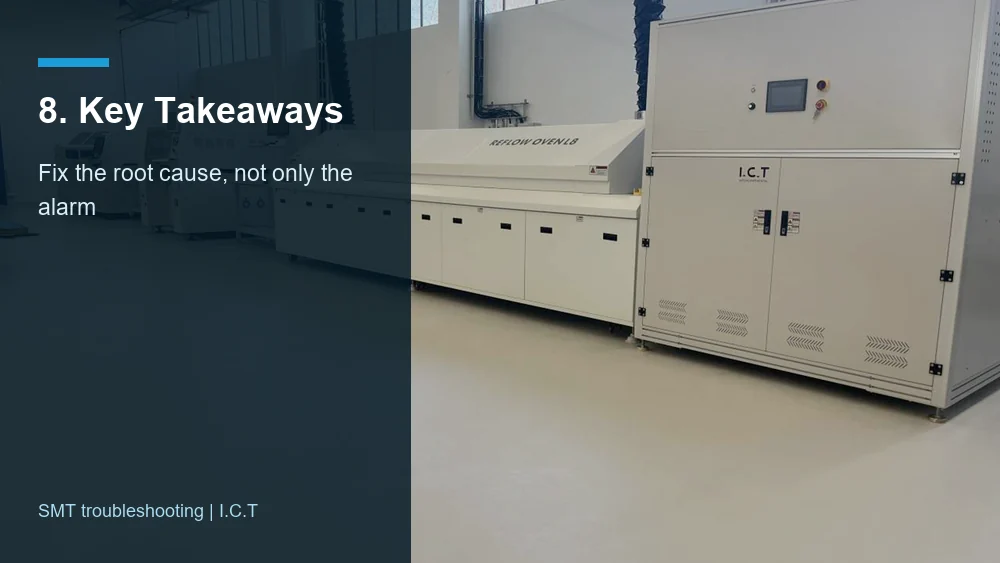

Start med det rigtige fejlpunkt, før du ændrer indstillinger.
Udvid ikke synstolerancen, før materiale-, føder-, dyse- og biblioteksdata er verificeret.
Brug vakuumværdien som et diagnostisk signal, ikke kun en alarm.
Undersøg feederpræsentationen, før du giver anbringelseshovedet skylden.
Forbind placeringsfejl med SPI, AOI, loddepasta-udskrivning, bordunderstøttelse og reflow.
Brug standarder og pålidelige tekniske referencer for at holde kvalitetsvurderingen konsekvent.
Opbyg fejlfindingsregistreringer, så hver defekt forbedrer fremtidig proceskontrol.
For producenter, der står over for gentagne problemer med afvisning, afhentning, vision, feeder eller placeringsstabilitet, er det mest værdifulde næste skridt en rolig gennemgang af hele processen. En veltilrettelagt SMT-linje placerer ikke kun komponent hurtigere; det giver ingeniører synlighed til at løse problemer med tillid. IKT kan samarbejde med elektronikproducenter om at gennemgå linjelayout, udstyrsmatchning, procesrisiko og eftersalgssupport, så produktionsteamet kan gå fra akut reparation til stabilt output.
Den hurtigste pålidelige måde er at identificere det nøjagtige stadium, hvor fejlen sker. Ingeniører bør ikke begynde med at ændre genkendelsestolerance eller afhentningshøjde blindt. Kontroller først, om komponenten mangler ved afhentning, tabt under bevægelse, afvist af syn, forlagt på printkortet eller fundet defekt efter reflow. Hvert stadium peger på en anden grundårsag. En afhentningsfejl fører normalt til kontrol af feeder, dyse, vakuum eller tapepræsentation. En afvisning af synet fører til kontrol af kamerabillede, belysning, pakkedata og komponenttilstand. Et placeringsskift fører til kontrol af bordstøtte, fiducial, Z-højde og indsæt tilstand. Denne strukturerede start sparer tid, fordi den forhindrer tilfældig justering.
En rulle kan se korrekt ud for en operatør, men stadig fejle under maskininspektion. Komponenten kan sidde let drejet i tapelommen, dæktapen kan forstyrre opsamlingen, pakkens krop kan afvige fra biblioteket, eller polaritetsmærket kan være svært for kameraet at genkende. Dysen kan også vælge komponenten på et dårligt sted, hvilket får synskameraet til at se hældning eller forskydning. Ingeniører bør sammenligne maskinens afvisningsbillede med den faktiske komponenttegning og en kendt god prøve. Hvis maskinen kun afviser én fremføringsposition, skal du inspicere fremføringskalibreringen og tapebevægelsen. Hvis den afviser den samme del på tværs af positioner, skal du gennemgå pakkebiblioteket, synsbelysningen og komponentvariationen.
Forpasset, tabt eller vendt komponent kommer normalt fra ustabil afhentning. Fabrikken bør kontrollere dysestørrelse, dyseslid, kontaminering, vakuumniveau, opsamlingshøjde, fremføringsposition, tapelommens tilstand og komponentoverfladen. For små chipkomponenter kan en lille pickup-offset få delen til at løfte sig i en vinkel. For større komponenter kan en dyse, der er for lille, muligvis ikke rumme nok overfladeareal. For uregelmæssige komponenter skal afhentningspunktet muligvis flyttes til et stabilt tyngdepunkt. Den bedste metode er at sammenligne fejldata efter dyse, feeder og komponenttype. Hvis en dyse altid er involveret, skal den udskiftes eller rengøres. Hvis en feeder altid er involveret, skal du kalibrere den igen. Hvis en pakke altid er involveret, skal du kontrollere pakkedata og materialehåndtering.
Synsindstillinger kan løse nogle genkendelsesproblemer, men de bør ikke bruges til at skjule mekaniske eller materielle problemer. Hvis kamerabilledet er uklart, bør belysning, linsens renhed og kalibrering gennemgås. Hvis billedet er klart, men maskinen afviser en god komponent, skal pakkebiblioteket eller tolerancen muligvis justeres. Men hvis komponenten ankommer på skrå, forurenet, beskadiget eller ude af midten på grund af problemer med feeder eller pickup, behandler ændring af synsindstillinger kun symptomet. God fejlfinding kontrollerer først den fysiske tilstand og justerer derefter genkendelsesparametre baseret på reel komponentvariation og kvalitetskrav.
Professionel support er værdifuld, når den samme fejl vender tilbage efter grundlæggende kontroller, når flere maskiner viser relaterede defekter, når introduktion af nye produkter skaber ustabilt udbytte, eller når teamet ikke kan adskille maskinfejl fra procesfejl. En leverandør med fuld-line erfaring kan gennemgå udstyrsmatchning, feeder-opsætning, dysestrategi, programdata, loddepasta-udskrivning, bordsupport, reflow, inspektion og operatørtræning sammen. Denne bredere visning er især nyttig for fabrikker, der bygger en ny SMT-linje eller opgraderer produktionskapaciteten. I stedet for at løse én alarm ad gangen, kan producenten forbedre processtrukturen bag alarmen.
