Dansk Visninger:0 Forfatter:Vinci Zhang Publiceringstid: 2026-08-19 Oprindelse:Websted
En SMT-splejsningsmaskine bruges til at forbinde enden af et komponentbånd med starten af en anden rulle, så SMT-linjen kan fortsætte med at køre med mindre afbrydelser. Enkelt sagt hjælper det operatører med at udskifte komponentspoler hurtigere uden at skabe lange stop ved fremførings- eller pick-and-place-stadiet.
For fabrikker, der håndterer hyppige hjulskift, er det vigtigt at forstå, hvordan SMT-splejsningsmaskinen fungerer, fordi materialeskift direkte påvirker linjeeffektiviteten, fremføringsstabiliteten og produktionsoutput. En god splejsningsproces sørger for, at komponenter bevæger sig jævnt fra spole til fremføringsmaskine til placeringsmaskine.
Denne artikel forklarer, hvad en SMT-splejsningsmaskine er, hvordan den automatiske tapesplejsningsproces fungerer, og hvorfor en komponentspole-splejsningsmaskine er ved at blive en vigtig del af moderne SMT-produktion.
En SMT-splejsningsmaskine er et stykke udstyr, der er designet til at forbinde to bærebånd sammen under udskiftning af komponenthjul. I stedet for at stoppe linen, fjerne en tom spole og manuelt klargøre den næste spole, kan operatøren bruge splejsningsmaskinen til at forbinde den nye spole til den eksisterende tapebane.
Formålet er ikke kun at forbinde tape. Det egentlige formål er at reducere nedetiden, forbedre omstillingsnøjagtigheden og holde produktionslinjen forsynet med komponenter.
I SMT-produktion leveres elektroniske komponenter normalt i bæretape og rulleemballage. Bæretapen holder komponenter i lommer, og en dæktape beskytter dem, før de plukkes af placeringsmaskinen.
Under produktionen trækker feederen båndet fremad. Når det ene hjul er næsten tomt, skal det næste hjul tilsluttes nøjagtigt. SMT-splejsningsmaskinen hjælper med at forbinde de to bånd, så fremføringen kan fortsætte med minimal afbrydelse.
Uden en pålidelig splejsningsproces kan hvert hjulskift blive et lille produktionsstop. På en travl SMT-linje stiger de små stop hurtigt. Hvis operatører skal skifte mange hjul under et skift, kan dårlig omstillingskontrol reducere hele linjens effektive output.
En SMT splejsningsmaskine er især nyttig, når fabrikken har brug for:
Kortere udskiftningstid for rulle
Mere stabil foderdrift
Mindre operatørafhængigt manuelt arbejde
Bedre kontrol med materialeskift
Mindre risiko for tapeforskydning

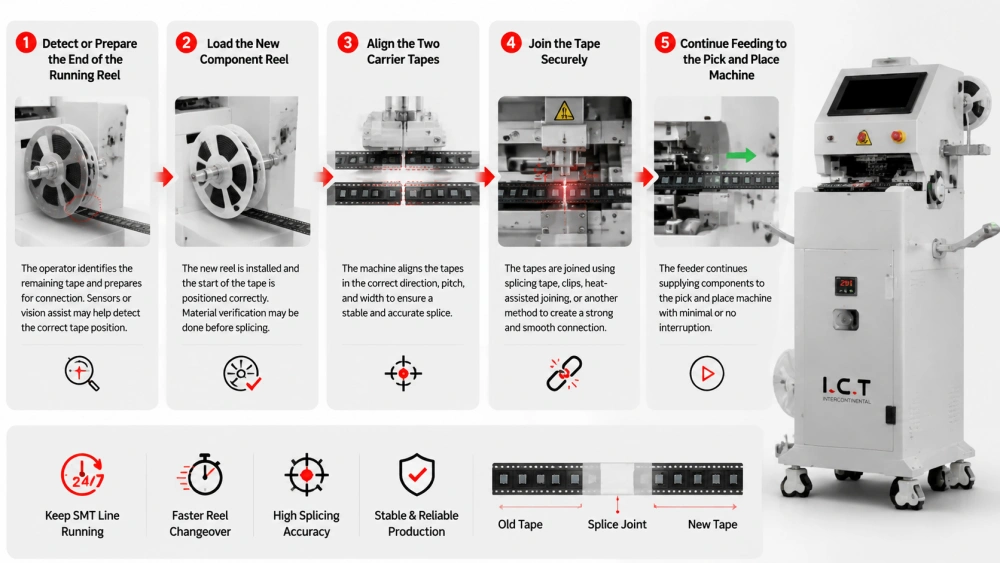

Det grundlæggende arbejdsprincip er ligetil. Maskinen forbereder, justerer og forbinder to komponentbånd, så fremføreren kan fortsætte med at trække materiale uden en lang afbrydelse.
Selvom maskindesign varierer, følger de fleste automatiske eller halvautomatiske modeller en lignende driftslogik.
Processen begynder, når den aktuelle komponentrulle er tæt på tom. Operatøren identificerer det resterende bånd og forbereder det til tilslutning. I mere avancerede systemer kan sensorer eller synsassistance hjælpe med at registrere den korrekte tapeposition.
Dette trin er vigtigt, fordi splejsningspunktet skal være rent og nøjagtigt. Hvis tapeenden er beskadiget, ujævn eller placeret forkert, kan den sidste samling påvirke fremførerens bevægelse.
Derefter forbereder operatøren den nye rulle. Starten af det nye bånd skal placeres korrekt, så det kan forbindes til enden af det gamle bånd.
I et kontrolleret materialeskiftesystem kan denne fase også omfatte materialeverifikation. For eksempel kan operatøren kontrollere varenummer, rullestregkode, partiinformation eller feedertildeling, før splejsningen afsluttes.
Nøjagtig justering er en af de vigtigste dele af den automatiske tapesplejsningsproces . De to bånd skal matche i retning, stigning og bredde. Hvis justeringen er dårlig, kan arkføderen sætte sig fast, eller komponentlommesekvensen kan blive ustabil.
En god komponentspole-splejsningsmaskine hjælper med at placere båndene ensartet. Dette reducerer dygtighedspresset på operatørerne og gør omstillingsprocessen nemmere at gentage på tværs af forskellige skift.
Efter justering forbinder maskinen det gamle og det nye bånd. Afhængigt af maskintypen kan dette involvere splejsningstape, clips, varmestøttet sammenføjning eller en anden mekanisk sammenføjningsmetode.
Samlingen skal være stærk nok til at passere gennem føderen, men glat nok til ikke at forstyrre fodring. Denne balance er vigtig. En svag samling kan adskilles, mens en voluminøs eller ujævn samling kan forårsage fødemodstand.
Når splejsningen er færdig, kan føderen fortsætte med at levere komponenter til pick and place-maskinen . Målet er, at overgangen mellem hjulene skal være så jævn som muligt, med ringe eller ingen afbrydelse af placeringen.
Det er her splejsning bliver værdifuld. Den understøtter kontinuerlig produktion i stedet for at behandle hvert hjulskift som et punktum.

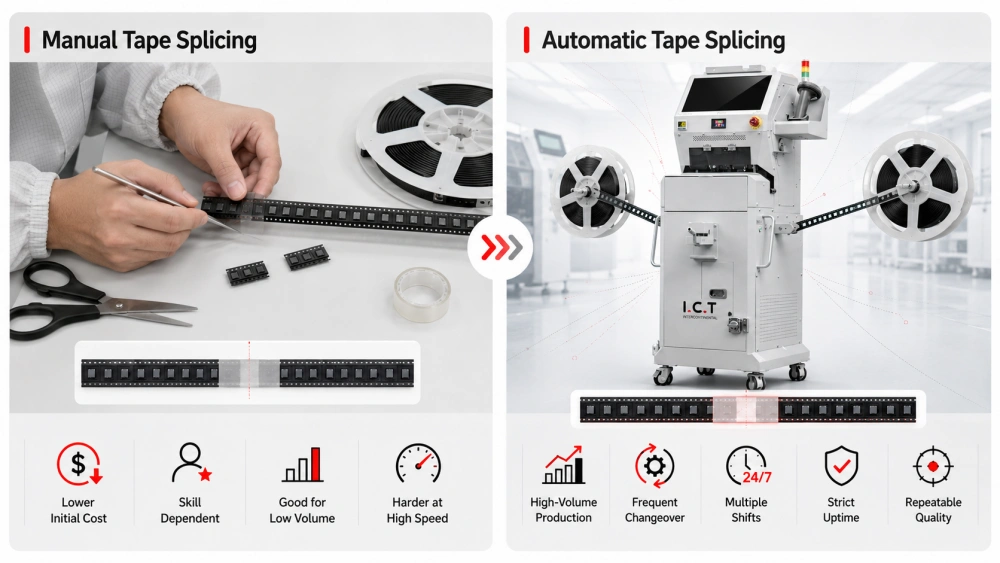

SMT tapesplejsning kan udføres manuelt eller med automatisk udstyr. Begge metoder kan fungere, men stabiliteten og effektiviteten er forskellig.
Manuel splejsning afhænger normalt af, at en operatør skærer, justerer og forbinder båndene med hånden. Det kan kræve lavere initialinvestering, men resultatet afhænger i høj grad af dygtighed og opmærksomhed.
Manuel splejsning kan være velegnet til linjer med lavt volumen, simple produkter eller fabrikker med begrænsede hjulskift. Men efterhånden som produktionshastigheden stiger, bliver manuel betjening sværere at kontrollere.
En automatisk tapesplejsningsproces bruger udstyr til at standardisere nøgletrin som tapepositionering, skæring, justering og sammenføjning. Dette forbedrer konsistensen og reducerer risikoen for menneskelige fejl.
Automatisk splejsning er normalt bedre for fabrikker med:
Højvolumen SMT produktion
Hyppig materialeskift
Flere produktionsskift
Strenge krav til oppetid
Krav om gentagelig driftskvalitet
For et bredere overblik over materialeskiftestrategien kan du læse SMT-splejsningsmaskinen og materialeskiftevejledningen.
En komponenthjulssplejsningsmaskine kan se kompakt ud, men den kombinerer normalt flere funktioner for at gøre rullesammenføjningen hurtigere og mere pålidelig.
Positioneringsområdet holder de gamle og nye bærebånd på plads. Dette område hjælper med at sikre, at båndene er justeret, før de sammenføjes. Stabil placering er især vigtig for små komponenter og smalle bånd.
Nogle maskiner har en skære- eller trimmemekanisme til at forberede tapeenderne. Et rent snit hjælper med at skabe en bedre splejsning og reducerer risikoen for ujævn bevægelse gennem føderen.
Splejseenheden udfører selve sammenføjningsprocessen. Det kan påføre splejsningstape, presse samlingen eller fuldføre en anden type forbindelse afhængigt af maskinens design.
Avancerede maskiner kan omfatte sensorer, stregkodescanning eller visuel inspektion. Disse funktioner hjælper med at reducere belastning af forkert materiale og forbedre processporbarheden.
For eksempel er den automatiske SMT-splejsningsmaskine designet til intelligent splejsning af hjul og effektiv SMT-materialeskift.
En splejsning kan ligne et lille tilslutningspunkt, men det kan påvirke hele fodringsprocessen. Hvis splejsningen ikke er nøjagtig, trækker fremføreren muligvis ikke tapen jævnt.
Almindelige feeder-relaterede problemer fra dårlig splejsning omfatter tapestop, fremføringsmodstand, manglende fremføring og ustabil plukkeposition. Disse problemer kan stoppe linjen eller skabe placeringsfejl.
Det er derfor, kvaliteten af leddet betyder lige så meget som hastigheden af operationen. Hurtig splejsning er kun nyttig, når den endelige splejsning kan passere gennem føderen pålideligt.
En god splejsning skal være stærk, flad og nøjagtigt justeret. Det skal gøre det muligt for føderen at fortsætte med at flytte båndet uden pludselig modstand. Når dette sker, forbliver pluk- og stedprocessen mere stabil.
For produktionshold betyder det færre afbrydelser og bedre selvtillid under hjulskift.
Materialeskift omfatter mere end udskiftning af en rulle. Det involverer også identifikation af det korrekte materiale, klargøring af den næste rulle, verifikation af opsætningen, opretholdelse af foderstabilitet og at holde placeringsprogrammet forsynet med de rigtige komponenter.
En SMT splejsningsmaskine hjælper med den fysiske forbindelse mellem hjulene. En komplet omstillingsproces kan dog også omfatte stregkodeverifikation, feederstyring, kitting, materialesporing og produktionsplanlægning.
Når disse trin arbejder sammen, kan fabrikken reducere linjestop og forbedre produktionskontinuiteten.
Operatørens arbejdsbyrde er en vigtig faktor i SMT-produktion. Når operatører skal håndtere mange foderautomater, ruller og skift på én gang, bliver fejl mere sandsynlige. En splejsningsmaskine til komponenter reducerer gentagne manuelt arbejde og giver operatørerne en klarere og mere kontrolleret proces.
Dette er en af grundene til, at automatisk splejsning af hjul er særlig værdifuld i linjer med hyppige produktskift eller højt komponentforbrug.
Før du bruger en SMT-splejsningsmaskine i produktionen, bør fabrikkerne kontrollere flere praktiske detaljer. Målet er at sikre, at maskinen matcher de faktiske materialer og linjekrav.
Forskellige komponenter bruger forskellige tapebredder. Almindelige SMT-bærebåndbredder inkluderer 8 mm, 12 mm, 16 mm og 24 mm. En passende maskine skal understøtte de tapestørrelser, der oftest bruges i din produktionslinje.
Beskadiget tape, bøjede kanter eller dårlig håndtering af rullen kan påvirke splejsningen. Operatører bør kontrollere båndets tilstand, før de samler to hjul, især når de har at gøre med følsomme komponenter eller komponenter af høj værdi.
Den endelige splejsning skal passere jævnt gennem føderen. Selvom båndet er sat sammen med succes, er processen ikke afsluttet, medmindre føderen kan håndtere splejsningen uden modstand eller blokering.
Automatisk udstyr reducerer kravene til manuelle færdigheder, men det fjerner ikke behovet for procesdisciplin. Operatører bør forstå den korrekte båndretning, materialebekræftelse og grundlæggende fejlfinding.
Mange splejsningsproblemer kommer fra små forberedelsesfejl. Disse fejl er nemme at forhindre, når processen er standardiseret.
Hvis den nye tape er sat i den forkerte retning, kan fremføringen ikke fortsætte korrekt. Dette kan føre til nedetid, komponentspild eller forkert materialeflow.
Fejljustering kan skabe fodringsmodstand. Det kan også få splejsningen til at gribe ind i fremføringsbanen. Nøjagtig placering er afgørende for pålidelig splejsning.
Hvis samlingen ikke er stærk nok, kan båndene skilles ad under fodring. Dette kan stoppe produktionen og kræve manuel gendannelse.
At splejse den forkerte rulle er mere alvorligt end et simpelt tapeproblem. Det kan føre til forkert komponentplacering og kvalitetsrisiko. Af denne grund bør splejsning forbindes med korrekte materialekontrolprocedurer.
En fabrik bør overveje automatisk splejsning, når hjulskift sker ofte nok til at påvirke oppetid, arbejdseffektivitet eller produktionsstabilitet.
Ved højvolumenproduktion forbruges komponentruller hurtigt. Hyppige hjulskift skaber mange muligheder for nedetid. Automatisk splejsning hjælper med at reducere disse gentagne tab.
High-mix produktion involverer ofte mange komponenttyper og rulleskift. En standardiseret splejsningsproces hjælper operatører med at styre kompleksiteten mere effektivt.
Når produktionsplanerne er stramme, kan selv korte stop påvirke leveringen. Automatisk splejsning understøtter et jævnere materialeflow og hjælper med at beskytte linjeoutput.
En SMT-splejsningsmaskine forbinder komponentbånd under spoleskift, så SMT-linjen kan fortsætte med at køre med færre afbrydelser. Ved at forberede, justere og sammenføje bærebånd understøtter det en mere stabil automatisk tapesplejsningsproces og reducerer nedetiden forårsaget af udskiftning af ruller.
At forstå, hvordan SMT-splejsningsmaskine fungerer, hjælper fabrikker med at træffe bedre beslutninger om feederstyring, materialeskift og linjeeffektivitet. Ved lavvolumenproduktion kan manuel splejsning stadig være nok. Men for SMT-linjer med høj volumen eller høj blanding kan en automatisk komponentsplejsningsmaskine forbedre konsistensen, reducere operatørens tryk og understøtte kontinuerlig produktion.
Hvis din fabrik ønsker at forbedre effektiviteten ved skift af spoler, er næste trin at evaluere dine faktiske tapebredder, fremføringstyper, spolernes forbrugshastighed og nedetidsomkostninger. Disse faktorer hjælper dig med at vælge den rigtige splejsningsløsning til din SMT-linje.
En SMT splejsningsmaskine bruges til at forbinde enden af en komponent rulletape med starten af en anden rulle. Dette hjælper feederen med at fortsætte med at levere komponenter til pick and place maskinen med færre afbrydelser. Det bruges hovedsageligt til at reducere nedetid under materialeskift og forbedre produktionskontinuiteten i SMT samlebånd.
En SMT-splejsningsmaskine fungerer ved at forberede, justere og forbinde to bærebånd sammen. Operatøren indlæser det gamle bånd og det nye bånd, og maskinen hjælper med at placere dem præcist, før splejsningen udføres. I automatiske modeller kan processen omfatte detektering, skæring, justering og presning for at skabe en stabil forbindelse til feederdrift.
Den automatiske tapesplejsningsproces er en kontrolleret metode til at forbinde to komponentbånd med hjælp fra en maskine. Det omfatter normalt tapeforberedelse, justering, sammenføjning og endelig kontrol. Sammenlignet med manuel splejsning forbedrer automatisk splejsning konsistensen og hjælper med at reducere fejl forårsaget af operatørtræthed eller unøjagtig håndjustering.
Ja, en SMT-splejsningsmaskine kan reducere nedetiden for pick and place ved at gøre skift af hjul hurtigere og mere stabilt. Når en ny spole tilsluttes, før den gamle tape løber helt ud, kan feederen fortsætte med at levere komponenter uden et langt stop. Dette er især nyttigt i højvolumen SMT-linjer med hyppige hjulskift.
Før du vælger en komponentsplejsningsmaskine, skal du kontrollere tapebreddekompatibilitet, feederkompatibilitet, splejsehastighed, driftsstabilitet, verifikationsfunktioner og eftersalgssupport. Det bedste valg afhænger af din produktionsvolumen, materialeskiftfrekvens, operatørens arbejdsbyrde og typen af komponenter, der bruges på din SMT-linje.
