LED-skærm er en slags fladskærm, som er sammensat af små LED-moduler.Det er den største og mest udbredte storskærmsteknologi på nuværende tidspunkt.

Den kan bruges ikke kun indendørs, men også udendørs, vandtæt, vindtæt og regntæt.Såsom udendørs reklame stor skærm, LED informationsudgivelse, scene baggrundsskærm osv. er alle LED display teknologi.

Hvad er SMT-produktionsprocessen for LED-skærm?

1. Produktafslutningsdesign:

Der er mange slags LED-display, til forskellige arbejdsmiljøer og displayindhold, såvel som kundernes særlige krav, er det nødvendigt at færdiggøre produktet, bestemme produktets indikatorer for bedre at imødekomme kundernes behov.

2. Bekræft styklisten:

Efter at produktet er færdiggjort, skal der laves en detaljeret stykliste og stykliste.En komplet stykliste kan opnå det dobbelte af resultatet med halvdelen af ​​indsatsen.Den lange materialemarch kan undgå en forlængelse af produktionscyklussen på grund af manglen på materialer i produktionsprocessen.Samtidig har det centraliserede indkøb af materialer den prismæssige fordel i forhold til det spredte indkøb af materialer, hvilket kan reducere omkostningerne til råvarer.

3. SMT-produktionsproces:

Hvilket udstyr skal der til SMT produktionslinje?

SMT stencilprinter I.C.T-4034

Loddepastaen fordeles jævnt på printpladen.Vær opmærksom på god kontakt og kompression ved udskrivning, og sørg for ensartet tykkelse af trykfladen.

I.C.T-4034 som har to uafhængige motoriserede printhoveder med max PCB-størrelse 400*340mm fuldstændig velegnet til LED-panelprint.

Lær mere

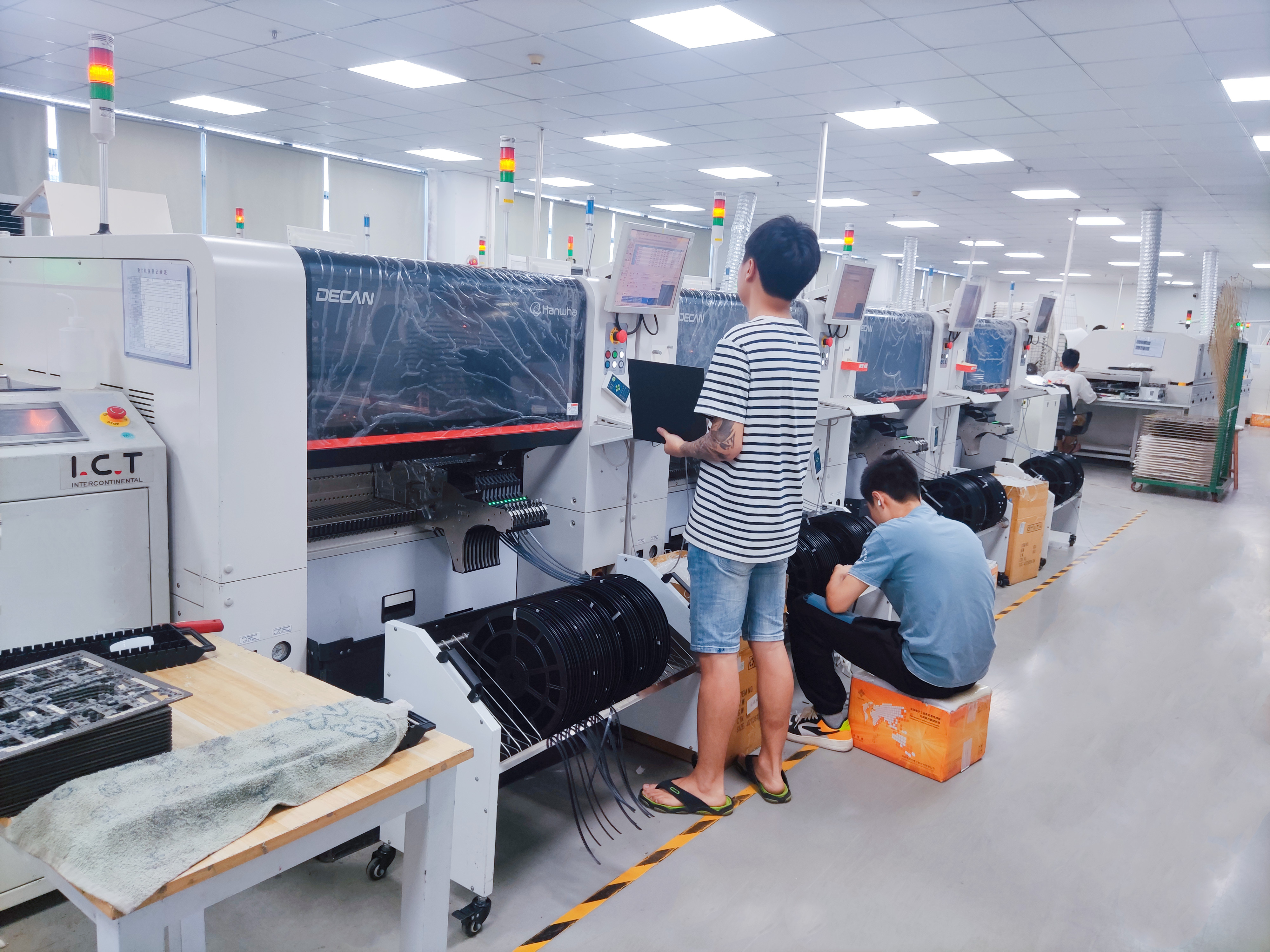

Decan S2 Chip Mounter

Fastgør de elektroniske komponenter til printkortet.Bemærk under placeringen: Orientering og polaritet af komponenter: Ben på komponenter skal være på linje med pinde på pudepakken

Lær mere

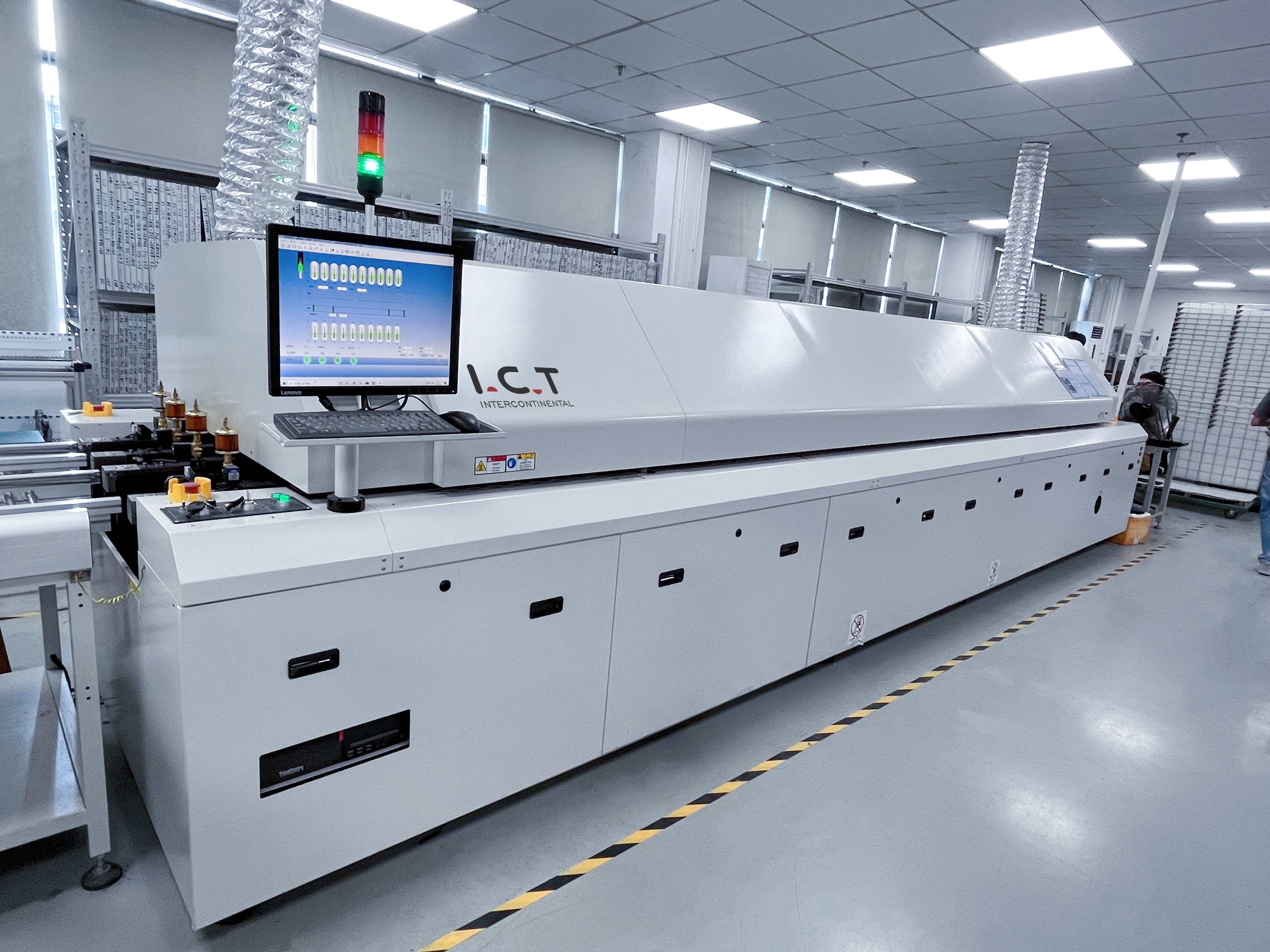

I.C.T-Lyra 733 Reflow Ovn

Fastgør komponenter, der er fastgjort til printkortet på kortet.

Loddepasta kan smeltes ved reflowlodning, så komponenterne kan loddes på printpladen.

Ved reflowlodning skal du være opmærksom på:

Temperaturindstilling for hver temperaturzone & Tidsindstilling for hver temperaturzone for reflowlodning

Lær mere

4. Test:

Efter lodning skal PCB-kortet testes for at bestemme kvaliteten af ​​kortet:

• Test dødlys, mørkt lys

• Om komponenterne er beskadigede

• Om komponenterne er loddet eller falsk loddet

• Om signaltimingen er korrekt

5. Ældning af halvfabrikata:

Ældning af halvfabrikata er vigtigere for masseproduktion.Under ældning kan hele produktionen evalueres, og kvalitetsproblemer kan findes og løses i tide.

6. Lim：

For udendørs LED-produkter er det nødvendigt at hælde lim og vandtæt.

7. De sidste trin er færdig modulældning og æskesamlingsældning

Hvis du ønsker at bygge LED-fabrik, så kontakt os venligst for flere detaljer.

Video til din reference:
