PCBA'er er rygraden i moderne elektronik, hvilket sikrer funktionalitet i alt fra smartphones til medicinsk udstyr. Men hvordan kan du garantere kvaliteten og pålideligheden af din PCBA ? Den rigtige teststrategi er afgørende for at identificere defekter tidligt og sikre produktets levetid. I dette indlæg lærer du om nøgletestningsmetoder som AOI, Axi, I.C.T og mere, og hvordan du vælger den bedste strategi baseret på dine produktionsbehov.

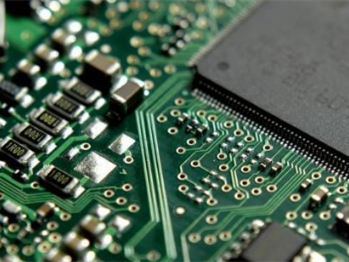

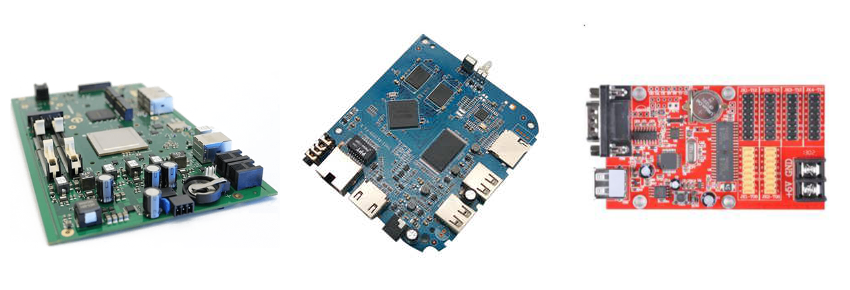

En PCBA (trykt kredsløbsstyringssamling) er en samling af elektroniske komponenter monteret på et trykt kredsløbskort (PCB) for at skabe en operationel elektronisk enhed. Monteringsprocessen involverer at fastgøre komponenter som modstande, kondensatorer, ICS og stik til brættet, enten gennem lodning eller andre metoder.
PCBA'er spiller en afgørende rolle i strømning og kontrol af elektroniske enheder. Fra telefonerne i lommen til systemerne i din bil giver de enheder mulighed for at udføre en lang række funktioner. Uanset om det er forbrugerelektronik, bilsystemer eller industrielle enheder, sikrer PCBA, at de elektriske signaler overføres og behandles korrekt.
Under PCBA -produktion kan der opstå flere udfordringer, herunder:
Misplacering af komponent : Forkert placering kan føre til funktionsfejl eller endda kortslutninger.
Lodningdefekter : Dårlige loddeforbindelser eller kold lodning kan forårsage, at elektriske forbindelser mislykkes.
Forkerte komponentspecifikationer : Brug af forkerte komponenter kan påvirke funktionalitet eller ydeevne. At sikre kvalitetskontrol er kritisk for at undgå disse problemer og garantere et pålideligt, højtydende produkt. Testning er vigtig for at identificere og løse disse problemer tidligt i produktionsprocessen, hvilket sikrer, at hver PCBA opfylder de krævede standarder.
Hvorfor er testen vigtig for PCBA'er?
Virkningen af dårlig test på produktydelsen og pålideligheden.
PCBA -testens rolle i forebyggelse af defekter, reduktion af omarbejde og forbedring af udbyttet.
Betydningen af at identificere og tackle problemer tidligt i produktionsprocessen for at undgå dyre tilbagekaldelser eller fiaskoer i marken.
Når du producerer PCBA'er, sikrer forskellige testmetoder, at det endelige produkt er pålideligt og fungerer som forventet. Disse metoder varierer fra enkle visuelle inspektioner til avancerede røntgenteknologier. Hver testteknik tjener et unikt formål, der hjælper med at identificere specifikke typer defekter i samlingsprocessen.
AOI bruger kameraer i høj opløsning til at inspicere overfladen af PCBA for defekter. Det sammenligner bestyrelsen med et 'Golden Board ' for at opdage problemer som lodningsfejl, misplacering af komponent og manglende komponenter. Ved hurtigt at scanne hvert bord identificerer AOI potentielle defekter inden videre behandling. Det er især nyttigt i produktionsmiljøer med høj volumen, hvor hastighed og nøjagtighed er kritisk.
Fordele:
Hurtig og velegnet til produktion med høj volumen.
Effektiv til at identificere overfladefejl tidligt.
Begrænsninger:
Kan ikke opdage skjulte defekter som loddefuger under BGA'er eller interne komponentproblemer.
Axi bruger røntgenbillede til at undersøge indersiden af PCBA'er, især nyttigt til at detektere skjulte defekter, såsom:
Hulrum i loddeforbindelser
Head-in-pillow (hofte) defekter
Problemer i BGAS (Ball Grid Arrays)
Fordele:
Fremragende til komplekse design med skjulte loddeforbindelser.
Tilvejebringer høj nøjagtighed til detektering af interne fejl.
Ulemper:
Højere omkostninger.
Langsommere sammenlignet med AOI.
Axi bruger røntgenbillede til at undersøge indersiden af PCBA'er, hvilket gør det særligt nyttigt til at detektere skjulte defekter, der ikke er synlige for det blotte øje. Det er især effektivt til at finde problemer som hulrum i loddefuger, head-in-pillow (hofte) defekter og problemer i BGA'er (kuglegitterarrays), som ofte er utilgængelige for andre inspektionsmetoder. Ved at give et klart overblik over den interne struktur i bestyrelsen, kan AXI registrere potentielle fejl tidligt og forbedre produktets pålidelighed.
Fordele:
Ekstremt hurtig og præcis til produktion med høj volumen.
Registrerer fejl i individuelle komponenter.
Begrænsninger:
Højere indledende opsætningsomkostninger.
Langsomere inspektionshastighed sammenlignet med AOI, hvilket gør den mindre egnet til produktion med høj volumen.
Flyvende sonde -test bruger robotprober til at teste den elektriske ydelse af en PCBA uden at kræve en brugerdefineret testarmatur. Dette gør det til en fleksibel og omkostningseffektiv løsning, især til produktion med lav volumen, prototyper eller design, der mangler dedikerede testpuder. Robotproberne bevæger sig overalt for at udføre forskellige tests, herunder kontinuitetskontrol, modstand og komponentfunktionalitet.
Fordele:
Fjerner behovet for dyre brugerdefinerede inventar, hvilket reducerer de oprindelige opsætningsomkostninger.
Meget tilpasningsdygtig til designændringer, hvilket gør det ideelt til prototyper eller design, der udvikler sig under test.
Ulemper:
Langsomere testhastighed sammenlignet med metoder som I.C.T, som muligvis ikke er egnet til storstilet produktion.
Færre testpunkter og begrænset evne til at udføre dybdegående elektriske kontroller sammenlignet med ikt.
Funktionel test (FCT) evaluerer den overordnede funktionalitet af en PCBA ved at simulere operationelle forhold i den virkelige verden. Det kontrollerer, om bestyrelsen fungerer som forventet ved at teste alle dens funktioner, såsom at tænde, kommunikere med andre komponenter og udføre opgaver i et levende miljø. FCT er typisk det sidste trin i testprocessen, før et produkt frigives for at sikre, at det opfylder alle designspecifikationer.
Fordele:
Giver en omfattende endelig kontrol af produktfunktionalitet under forhold i den virkelige verden.
Sikrer, at PCBA opfylder designspecifikationer og fungerer som tilsigtet.
Ulemper:
Kan ikke finde den nøjagtige årsag til en fiasko, hvilket gør fejlfinding mere udfordrende.
Tidskrævende og dyrt på grund af testens kompleksitet og behovet for specialudstyr.
Indbrændings-testpersoner PCBA'er til stressforhold, såsom kontinuerlig drift ved høje temperaturer, for at simulere langvarig brug og identificere tidlige fejl. Denne proces hjælper med at udslette svage komponenter eller designfejl, der kan føre til for tidlig svigt i marken. Indbrændtestning bruges ofte til at forbedre produkternes langsigtede pålidelighed, især dem, der bruges i missionskritiske anvendelser, hvor fiasko ikke er en mulighed.
Fordele:
Registrerer potentielle tidlige fejl, før produkterne når kunder, forhindrer dyre tilbagekaldelser eller præstationsproblemer.
Forbedrer produktets levetid ved at identificere og adressere svage komponenter tidligt i produktionsprocessen.
Ulemper:
Tidskrævende og kræver omfattende testperioder, ofte tager flere timer eller dage.
Den stress, der blev anvendt under testning, kan i nogle tilfælde forkorte produktets samlede levetid.
Forureningstest detekterer ioniske rester, såsom flux eller andre stoffer, hvilket kan forårsage langvarige fejl som elektrokemisk migration. Disse rester, ofte usynlige for det blotte øje, kan føre til kortslutninger, korrosion eller ydelsesnedbrydning over tid. Det er kritisk for at sikre PCBA'ernes levetid og pålidelighed, især i applikationer med høj pålidelighed.
Metoder inkluderer:
Rose (resistivitet af opløsningsmiddelekstrakt): En test, der måler det ioniske kontamineringsniveau på overfladen af PCBA.
Ionkromatografi: En mere præcis metode til at identificere og kvantificere specifikke ioniske forurenende stoffer.
Fordele:
Forhindrer skjulte problemer som korrosion eller fiaskoer på grund af ionisk forurening.
Sikrer, at produktet er fri for skadelige rester, der kan kompromittere ydeevnen.
Ulemper:
Høje omkostninger på grund af behovet for specialiseret udstyr og testprocedurer.
Kræver eksperthåndtering og analyse.
TDR er en specialiseret testmetode, der bruges til at sikre signalintegritet i højfrekvente PCBA'er ved at verificere impedans, der matcher langs signalstierne. Denne test er vigtig for at detektere problemer såsom signalforvridninger eller refleksioner, der kan have negativ indflydelse på højhastighedssignaloverførsel. TDR fungerer ved at sende et signal gennem sporet og analysere reflektionen for at vurdere impedanskonsistens.
Fordele:
Sikrer præcis impedansstyring, som er afgørende for at forhindre signaltab eller forvrængning.
Vital for højhastighedskredsløb, hvor selv let impedansmisbrug kan forårsage nedbrydning af præstationer.
Ulemper:
Kræver specialiseret udstyr og ekspertise, hvilket gør det dyrere.
Det er måske ikke nødvendigt for enklere, lavhastighedsdesign, der ikke kræver præcis impedansstyring.
For at sikre kvaliteten af dine PCBA'er er det vigtigt at følge bedste praksis inden for testning. Denne praksis hjælper med at fange defekter tidligt og sikre pålideligheden af dit produkt.
Sørg for, at alle kritiske komponenter, grænseflader og funktionaliteter testes. En omfattende teststrategi sikrer, at ingen del af bestyrelsen overses. Test skal dække:
Komponentniveau-kontrol for modstande, kondensatorer og ICS.
Loddefuger for korrekt forbindelse.
Funktionel verifikation for at kontrollere, om bestyrelsen fungerer som tilsigtet under normale forhold.
Regelmæssig kalibrering af testudstyr er nøglen til at opretholde nøjagtighed. Uanset om det er AOI, I.C.T eller nogen anden metode, skal du sørge for, at dine testværktøjer fungerer optimalt. Kalibrering sikrer ensartede resultater og reducerer fejl forårsaget af defekt udstyr.
Inkorporering af DFT -principper i designfasen kan forenkle test senere. Ved at designe din PCBA med test i tankerne, kan du:
Reducer testtid ved at gøre det lettere at få adgang til komponenter.
Forbedre fejldetektion ved at sikre, at de rigtige testpuder og punkter er tilgængelige.
Spar omkostninger ved at forhindre behovet for dyre redesign eller testfixturændringer.
Afbalancering af omkostningerne ved testning med fordelene ved defektdetektion er afgørende. En strategisk tilgang til test hjælper med at undgå unødvendige udgifter, samtidig med at det sikrer et produkt af høj kvalitet.
Det er vigtigt at identificere, hvilke dele af produktionsprocessen, der har brug for mere intens test, og hvilke ikke. For eksempel kan det være en god idé at fokusere på komponenter med høj risiko , der kan påvirke den samlede ydelse.
Brug af flere testmetoder sammen (f.eks. AOI + I.C.T + FCT) tilbyder større dækning og pålidelighed til en rimelig pris. Kombinationsmetoder sikrer, at overfladefejl, elektriske fejl og funktionalitetsproblemer alle behandles uden redundans i test.
Udnyttelse af automatiseringsværktøjer og dataanalyse forbedrer testeffektiviteten og kvalitetskontrol.
Automatiske testsystemer fremskynder processen og reducerer menneskelig fejl. Uanset om du bruger automatiserede sonder eller AI-baseret defektdetektion, kan automatisering forbedre gennemstrømningen markant, især i produktionsmiljøer med høj volumen.
Dataanalyse spiller en nøglerolle i optimering af testprocessen. Ved at analysere testresultater kan du:
Identificer mønstre i defekter og forbedrer fremtidige design.
Overvåg kvalitet over tid ved hjælp af statistiske metoder.
Optimer testcyklusser ved at målrette mod de mest almindelige fejlpunkter. Ved hjælp af visualiseringer og statistiske metoder kan du også hurtigt se områder til forbedring af produktionslinjen.
At vælge den rigtige teststrategi er afgørende for at sikre kvaliteten og pålideligheden af dine PCBA'er. Overvej dit projekts unikke behov og samarbejde med erfarne producenter for at vælge de bedste metoder. Balanceomkostninger, hastighed og nøjagtighed for at optimere din testproces og opretholde produktion af høj kvalitet.
A: I.C.T bruger en 'Bed of Nails ' -armatur til højhastighed, præcis test af elektriske komponenter i masseproduktion, mens flyvende sonde-test bruger robotprober til lavvolumen eller prototype-test uden behov for brugerdefinerede inventar.
A: Omkostninger til balanceprøvning med fordelinger af mangler. Brug en kombination af metoder som AOI, I.C.T og FCT for at sikre omfattende dækning til en rimelig pris.
A: Funktionel test sikrer, at PCBA fungerer som tilsigtet ved at simulere forhold i den virkelige verden. Det giver en endelig kontrol for produktfunktionalitet, men kan ikke finde ud af de nøjagtige fejlårsager.
A: Nej. Prototyper bruger ofte flyveprobetest for fleksibilitet, mens masseproduktion kræver metoder som ikt for hastighed og nøjagtighed.
A: Indbrændtprøvning hjælper med at registrere tidlige fejl ved at udsætte PCBA'er for stressforhold, forbedre langsigtet pålidelighed og sikre, at produktet kan håndtere ekstreme forhold.
