Overflademonteringsteknologi (SMT) er en fremtrædende metode, der anvendes til samling af elektroniske kredsløb, hvor komponenter monteres direkte på overfladen af printplader (PCB'er).SMT-fremstilling er blevet industristandarden på grund af dens effektivitet, omkostningseffektivitet og evne til at håndtere applikationer med høj tæthed.Denne artikel udforsker den detaljerede fremstillingsproces af SMT, dens fordele, ulemper og væsentlig terminologi.
Surface Mount Technology (SMT) er en metode, der bruges til at fremstille elektroniske kredsløb, hvor komponenterne monteres eller placeres direkte på overfladen af PCB.En elektronisk enhed oprettet ved hjælp af SMT omtales som en overflademonteringsenhed (SMD). SMT giver mulighed for automatisering af komponentplacering og lodning, hvilket resulterer i højeffektive og skalerbare produktionsprocesser.I modsætning til gennemgående hulteknologi, som kræver boring af huller i printet, er SMT-komponenter loddet på overfladen, hvilket gør processen hurtigere og mere egnet til miniaturisering.
Øget tæthed: SMT muliggør højere komponenttæthed, hvilket er afgørende for at skabe mere kompakte og komplekse elektroniske enheder.
Forbedret ydeevne: SMT-komponenter har typisk lavere modstand og induktans ved forbindelsen, hvilket fører til bedre elektrisk ydeevne.
Automatisering: SMT-produktionslinjerne kan være stærkt automatiserede, hvilket reducerer arbejdsomkostningerne og øger produktionshastighederne.
Omkostningseffektiv: På grund af automatisering og mindre materialeforbrug (f.eks. færre huller boret), er SMT generelt mere omkostningseffektiv end traditionelle metoder.
Pålidelighed: SMT-komponenter er mindre tilbøjelige til mekanisk belastning, da de er loddet direkte på PCB-overfladen.
Kompleksitet i reparation: På grund af den lille størrelse af SMT-komponenter kan det være mere udfordrende at reparere eller omarbejde dem sammenlignet med komponenter med gennemgående huller.
Indledende opsætningsomkostninger: Opsætning af SMT-produktionslinjer kan være dyrt på grund af behovet for specialiseret udstyr og maskiner.
Termisk styring: SMT kan udgøre udfordringer i termisk styring, da komponenter er placeret tæt sammen, hvilket gør varmeafledning vanskeligere.
Det SMT fremstillingsproces involverer flere kritiske trin, der hver kræver præcision og specialiseret udstyr.Her er et detaljeret kig på hver fase:
Det første trin i SMT-fremstillingsprocessen er loddepasta-udskrivning.En stencil eller skærm bruges til at påføre loddepasta til puderne på printkortet, hvor komponenterne skal placeres.Loddepastaen består af en blanding af bittesmå loddekugler og flusmiddel, som hjælper loddet med at klæbe til PCB-puderne.Præcision i dette trin er afgørende, da enhver fejljustering kan føre til defekter i det endelige produkt.
Når loddepastaen er påført, flytter PCB'et til pick-and-place-maskinen.Denne maskine opfanger overflademonterede enheder fra ruller eller bakker og placerer dem nøjagtigt på printkortet.Placeringsmaskinen bruger en kombination af vakuum og mekaniske gribere til at håndtere komponenter og sofistikerede visionsystemer for at sikre præcis placering.Effektiviteten og hastigheden af pick-and-place-maskinen er afgørende for den samlede produktivitet af SMT-produktionslinjerne.
Efter komponentplacering gennemgår printkortet en loddeproces for permanent at fastgøre komponenterne.Der er to hovedtyper af lodning, der bruges i SMT-fremstilling:
Reflow Lodning: Dette er den mest almindelige metode.PCB'et, der nu er fyldt med komponenter, føres gennem en reflowovn.Ovnen opvarmer pladen på en kontrolleret måde, hvilket får loddepastaen til at smelte og danne en solid forbindelse mellem komponenterne og PCB-puderne.
Bølgelodning: Bruges sjældnere i SMT, bølgelodning involverer at føre PCB'et over en bølge af smeltet loddemetal.Denne metode er mere udbredt ved montage gennem huller, men kan bruges til plade med blandet teknologi.
Kvalitetskontrol er en kritisk del af SMT-fremstillingsprocessen.Eftersyn sikrer, at komponenterne er korrekt placeret og loddet.Der anvendes flere teknikker:
Automatiseret optisk inspektion (AOI): AOI-systemer bruger kameraer til at tage billeder af PCB'en og sammenligne dem med en forudbestemt skabelon for at opdage eventuelle placerings- eller loddefejl.
Røntgeninspektion: Anvendes til mere komplekse tavler, eller hvor komponenter er skjulte, kan røntgeninspektion opdage interne defekter i loddesamlinger og verificere kvaliteten af forbindelser.
Manuel inspektion: Selvom det er mindre almindeligt på grund af automatisering, bruges manuel inspektion nogle gange til komplekse eller højpålidelige tavler.
Efter inspektion gennemgår printkortet funktionstest for at sikre, at det fungerer korrekt.Der er flere typer test, herunder:
In-Circuit Testing (IKT): IKT bruger elektriske sonder til at teste de enkelte komponenter på printkortet.
Funktionel test: Dette involverer test af PCB'et på en måde, der simulerer dets slutbrugsmiljø for at sikre, at det fungerer som forventet.
Når PCB'et har bestået alle inspektioner og tests, går det til det sidste montagetrin.Dette kan omfatte yderligere trin som at fastgøre køleplader, huse eller stik.Til sidst pakkes det færdige produkt og klargøres til forsendelse til kunden.

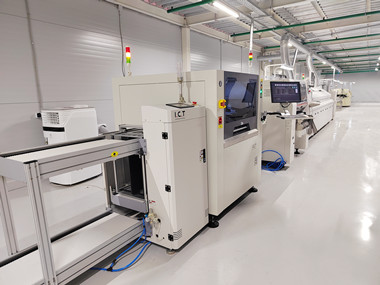

SMT produktionslinjer er designet til at optimere effektiviteten og kvaliteten af fremstillingsprocessen.Disse linjer består af flere indbyrdes forbundne maskiner, der hver udfører en bestemt funktion i montageprocessen.Layoutet og konfigurationen af en SMT-produktionslinje kan variere afhængigt af kompleksiteten af de produkter, der fremstilles, og produktionsvolumenkravene.Nøglekomponenter i SMT-produktionslinjer inkluderer:
Loddepasta-printere: Disse maskiner påfører loddepasta på printkortet med høj præcision.
Pick-and-Place-maskiner: Automatiserede maskiner, der placerer komponenter på printkortet.
Reflow ovne: Udstyr, der bruges til at opvarme PCB'en og reflow loddepastaen.
Inspektionssystemer: AOI og røntgenmaskiner for at sikre kvalitetskontrol.
Transportørsystemer: Bruges til at transportere PCB mellem forskellige stadier af produktionslinjen.
Designet og effektiviteten af SMT-produktionslinjer er afgørende for at opnå høje udbytter og opretholde konkurrencedygtige produktionsomkostninger.
At forstå den terminologi, der bruges i SMT-fremstilling, er afgørende for alle, der er involveret i processen.Her er nogle nøgleord:
PCB (Printed Circuit Board): Tavlen, hvorpå komponenter er monteret.
SMD (Surface Mount Device): Komponenter designet til overflademontering.
Stencil: En skabelon, der bruges til at påføre loddepasta på printkortet.
Strøm: Et kemisk rengøringsmiddel, der hjælper loddemetal med at klæbe til PCB-puderne.
Reflow Lodning: En proces, hvor loddepasta smeltes for at skabe elektriske forbindelser.
AOI (automatiseret optisk inspektion): Et maskinsynssystem, der bruges til kvalitetskontrol.
BGA (Ball Grid Array): En type emballage til integrerede kredsløb, der bruger loddekugler til at forbinde til printkortet.
Surface Mount Technology (SMT) har revolutioneret elektronikfremstillingsindustrien ved at muliggøre produktion af høj-densitet, højtydende PCB'er på en omkostningseffektiv måde.SMT-fremstillingsprocessen involverer flere kritiske trin, fra udskrivning af loddepasta til slutmontering, som hver kræver præcision og specialiseret udstyr.Ved at forstå forviklingerne ved SMT-produktionslinjer kan producenter optimere deres processer, reducere omkostninger og producere pålidelige elektroniske enheder af høj kvalitet.Uanset om du er en erfaren professionel eller en nybegynder på området, er det afgørende at forstå de grundlæggende principper i SMT for succes i den moderne elektronikindustri.
