I.C.T-LV733
I.C.T
Tilgængelighedsstatus: | |
---|---|
Antal: | |
Introduktion:
I.C.T LV Series Vacuum reflow ovn uovertruffen varmeydelse og temperaturkontrolsystem opfylder kravene til forskellige lodninger processer, LV Series Vacuum Reflow Oven er high-end reflow-produkter, der er forpligtet til at følge med markedets efterspørgsel for at forbedre kundernes konkurrenceevne. Dens nye designkoncept opfylder fuldt ud behovene i stadigt mere forskelligartede processer, og i betragtning af den fremtidige retning af industrien, helt velegnet til kommunikation, bilelektronik, husholdningsapparater, computere og anden forbrugerelektronik Produkter .
Funktioner:
1. Kontrolsystem: PC + Siemens PLC kontrolsystem, nøjagtig temperaturkontrol og mere stabil, sikrer, at temperaturstabilitetshastigheden er
mere end 99,99 %.

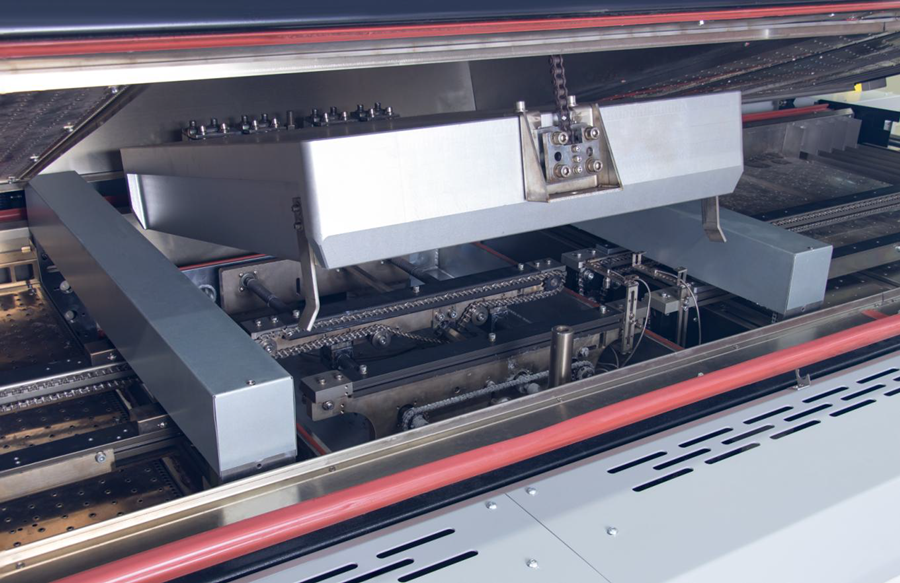

2. Vakuumsystem: PCB kommer direkte ind i vakuumenheden fra loddeområdet.Start vakuumprocessen for at reducere vakuumtrykket til
100mbar-5mbar.Den indre gas såsom porer og hulrum løber over fra den smeltede loddeforbindelse, hvilket kan reducere tomrumshastigheden til mindre
end 2 %.
3. Varmluftsystem: førsteklasses varmemodul, det bedste temperaturzoneintervaldesign giver optimal temperaturensartethed og gentagelse.
effektiv udnyttelse og termisk kompensationseffektivitet, det kræver mindre end 20 minutter fra temperaturkontrolnøjagtighed ± 1 ℃ omgivende
temperatur til en temperaturstabilisering.
4. Overvågningssoftware: Windows-grænseflade, traditionel og forenklet kinesisk og engelsk online gratis switch og operatøradgangskode
styring, nem at betjene. Driftsregistreringer, temperaturkurvemåling og analysefunktioner, virtuel simulering, fejl
selvdiagnose, procesovervågning, automatisk generering og lagring af proceskontroldokumenter, dynamisk visning af substrattransport.
Produkt:
Fra nul til 240 °C på grund af optimeret varmeoverførsel
Hvert produkt har sine egne krav i fremstillingsprocessen.Optimeret varmeoverførsel over hele loddeprocessen er grundlaget for
bedst mulige resultater.
LV-serien tilbyder fleksibelt kontrollerbare forvarmningszoner, inden for hvilke dit printkort forvarmes og forberedes til selve loddeprocessen.
De enkelte zoner kan styres uafhængigt af hinanden via ventilatorfrekvens og sikrer bedst mulige processer.
LV-serien er udstyret med specielle dyseplader til optimeret varmeoverførsel ved hjælp af ensartet luftstrøm over printpladerne.Flowhastigheder i
øvre og nedre varmezoner kan styres separat, hvilket sikrer, at dit PCB varmes op.

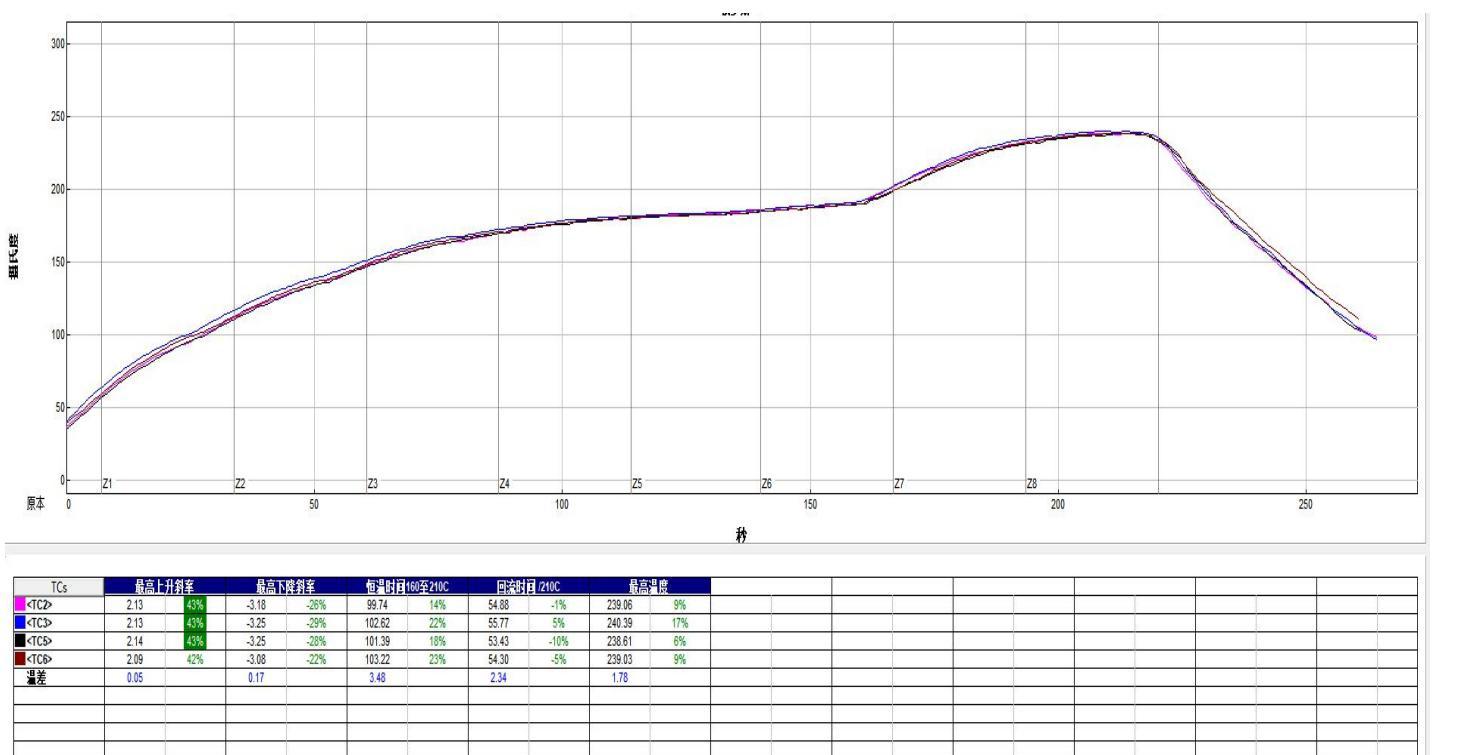

Sadelprofil
Komponenten bringes til en temperatur på mindst 240 °C til lodning.Ved hjælp af en sadelprofil opvarmes pladen gradvist i overensstemmelse med foruddefinerede individuelle temperaturområder.Selv komponenter med forskellig termisk masse opvarmes homogent og temperaturforskelle minimeres.
Lineær profil
Med en lineær profil opvarmes komponenten ikke trinvist under lodning, faktisk opvarmes den langs en identisk lineær temperaturgradient.Lineære profiler kan reducere cyklustider og kan hjælpe med at reducere loddefejl såsom gravsten.

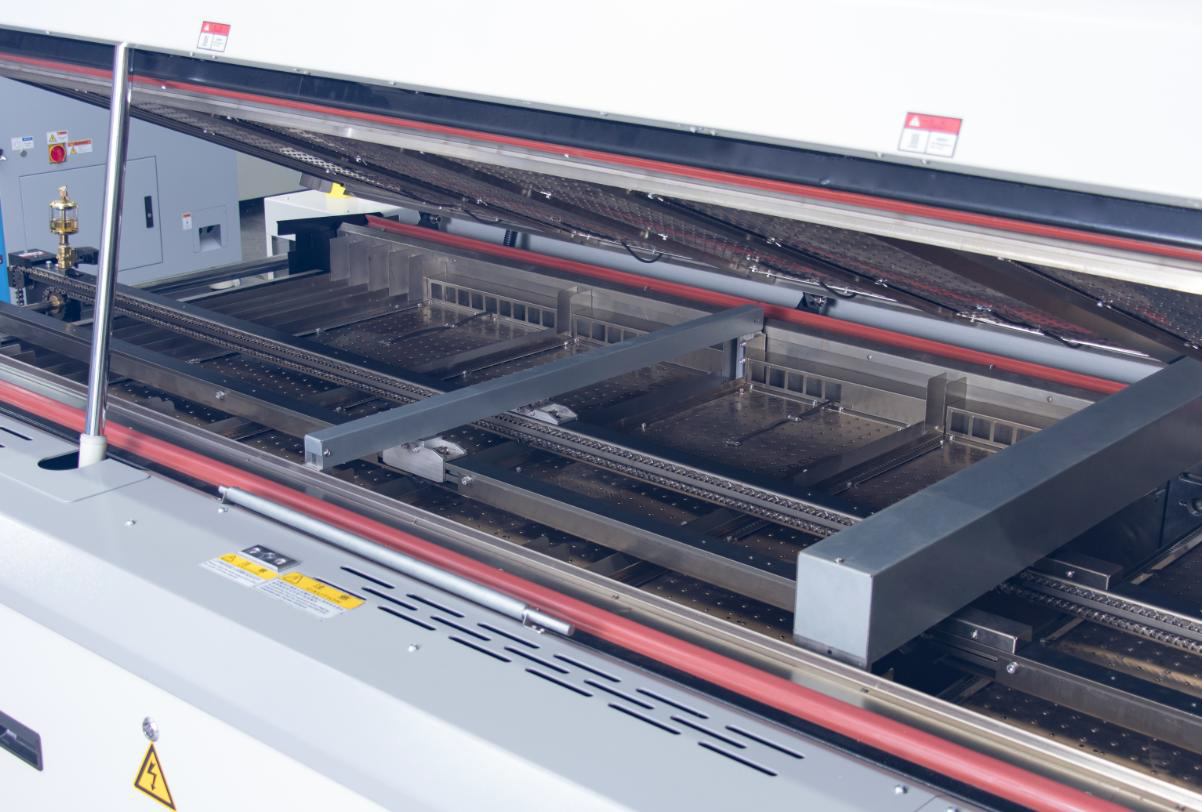

Varmesystem
<Separat justerbare varmezoner
<Reproducerbar temperaturprofil
<Enestående processtabilitet med den mindst mulige ΔT
< Homogen varmetilførsel over hele printkortet takket være specialdesignede dyser
<Lav vedligeholdelsesindsats
Specifikation:
LV Series Vakuum Reflow Ovn | I.C.T-LV733 | I.C.T-LV733N |
DIMENSIONER OG VÆGT | ||

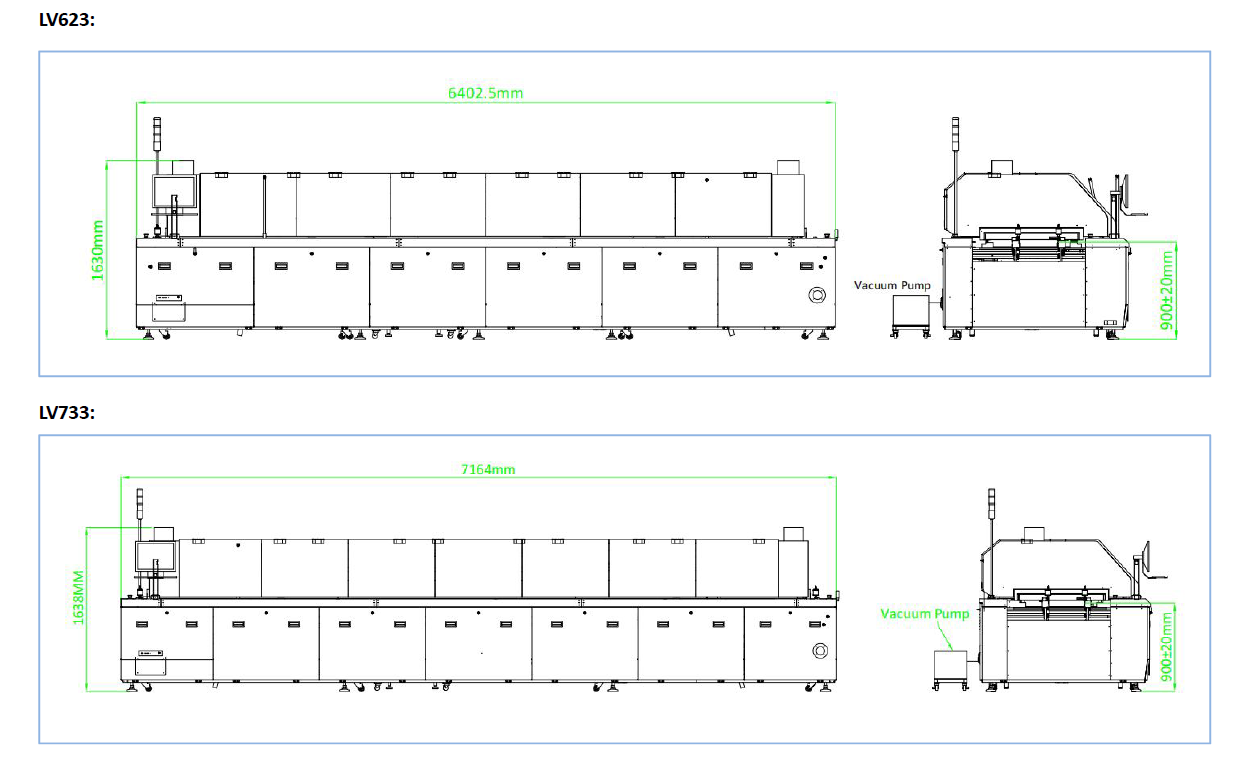

Dimensions | 6300*1430*1530mm | |
Nødvendigt område | 9.45㎡ | |
Vægt | ca.2500 kg | ca.2800 kg |
Belastning pr arealenhed 400 kg/m2 | 400 kg/m2 | |
PROCES KAMMER OPVARMNING | ||
Længde af varmezoner | 3730 mm | |
Mængde af forvarmningszoner | 9 | |
Længde af forvarmningszoner | 3450 mm | |
Mængde af topzoner | 1 | |
Opvarmningstid | ca.30 min | |
VAKUUMZONE | ||
Vakuum maksimalt tryk | 0,1-12kpa | |
Vakuumpumpe flow | 1000/min | |
Trykaflastningstid | ≦10S | |
Produkt tid | ≧40S | |
KØLEZONE | ||
Mængde af kølezoner | 3[top 3(vandkøling)/bund 3(luftkøling)] | |
Længde af kølezoner | 1460 mm | |
CONVEYOR | ||
Transportniveau | 900 ±20 mm | |
PCB størrelse | L320 - B400mm | |
Transportør kontrol | 3-trins, uafhængig kontrol | |
Transportør nummer | 1 | |
Justerbar transportørhastighed | 300 - 1800 mm/min | |
GRÆNSEFLADER | ||
Type | SMEMA | |
Spændingsforsyning | 5-leder system 3P,N,PE 380 VAC ± 5 % 50 Hz Andre spændinger på forespørgsel | |
Tilsluttet belastning | 68KW | |
Driftskapacitet | 16 KW | |
Da driftseffektiviteten afhænger af indstillingerne af procesparametrene, kan de opnåede værdier afvige fra de her angivne værdier. |
I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
Introduktion:
I.C.T LV Series Vacuum reflow ovn uovertruffen varmeydelse og temperaturkontrolsystem opfylder kravene til forskellige lodninger processer, LV Series Vacuum Reflow Oven er high-end reflow-produkter, der er forpligtet til at følge med markedets efterspørgsel for at forbedre kundernes konkurrenceevne. Dens nye designkoncept opfylder fuldt ud behovene i stadigt mere forskelligartede processer, og i betragtning af den fremtidige retning af industrien, helt velegnet til kommunikation, bilelektronik, husholdningsapparater, computere og anden forbrugerelektronik Produkter .
Funktioner:
1. Kontrolsystem: PC + Siemens PLC kontrolsystem, nøjagtig temperaturkontrol og mere stabil, sikrer, at temperaturstabilitetshastigheden er
mere end 99,99 %.
2. Vakuumsystem: PCB kommer direkte ind i vakuumenheden fra loddeområdet.Start vakuumprocessen for at reducere vakuumtrykket til
100mbar-5mbar.Den indre gas såsom porer og hulrum løber over fra den smeltede loddeforbindelse, hvilket kan reducere tomrumshastigheden til mindre
end 2 %.
3. Varmluftsystem: førsteklasses varmemodul, det bedste temperaturzoneintervaldesign giver optimal temperaturensartethed og gentagelse.
effektiv udnyttelse og termisk kompensationseffektivitet, det kræver mindre end 20 minutter fra temperaturkontrolnøjagtighed ± 1 ℃ omgivende
temperatur til en temperaturstabilisering.
4. Overvågningssoftware: Windows-grænseflade, traditionel og forenklet kinesisk og engelsk online gratis switch og operatøradgangskode
styring, nem at betjene. Driftsregistreringer, temperaturkurvemåling og analysefunktioner, virtuel simulering, fejl
selvdiagnose, procesovervågning, automatisk generering og lagring af proceskontroldokumenter, dynamisk visning af substrattransport.
Produkt:
Fra nul til 240 °C på grund af optimeret varmeoverførsel
Hvert produkt har sine egne krav i fremstillingsprocessen.Optimeret varmeoverførsel over hele loddeprocessen er grundlaget for
bedst mulige resultater.
LV-serien tilbyder fleksibelt kontrollerbare forvarmningszoner, inden for hvilke dit printkort forvarmes og forberedes til selve loddeprocessen.
De enkelte zoner kan styres uafhængigt af hinanden via ventilatorfrekvens og sikrer bedst mulige processer.
LV-serien er udstyret med specielle dyseplader til optimeret varmeoverførsel ved hjælp af ensartet luftstrøm over printpladerne.Flowhastigheder i
øvre og nedre varmezoner kan styres separat, hvilket sikrer, at dit PCB varmes op.
Sadelprofil
Komponenten bringes til en temperatur på mindst 240 °C til lodning.Ved hjælp af en sadelprofil opvarmes pladen gradvist i overensstemmelse med foruddefinerede individuelle temperaturområder.Selv komponenter med forskellig termisk masse opvarmes homogent og temperaturforskelle minimeres.
Lineær profil
Med en lineær profil opvarmes komponenten ikke trinvist under lodning, faktisk opvarmes den langs en identisk lineær temperaturgradient.Lineære profiler kan reducere cyklustider og kan hjælpe med at reducere loddefejl såsom gravsten.
Varmesystem
<Separat justerbare varmezoner
<Reproducerbar temperaturprofil
<Enestående processtabilitet med den mindst mulige ΔT
< Homogen varmetilførsel over hele printkortet takket være specialdesignede dyser
<Lav vedligeholdelsesindsats
Specifikation:
LV Series Vakuum Reflow Ovn | I.C.T-LV733 | I.C.T-LV733N |
DIMENSIONER OG VÆGT | ||
Dimensions | 6300*1430*1530mm | |
Nødvendigt område | 9.45㎡ | |
Vægt | ca.2500 kg | ca.2800 kg |
Belastning pr arealenhed 400 kg/m2 | 400 kg/m2 | |
PROCES KAMMER OPVARMNING | ||
Længde af varmezoner | 3730 mm | |
Mængde af forvarmningszoner | 9 | |
Længde af forvarmningszoner | 3450 mm | |
Mængde af topzoner | 1 | |
Opvarmningstid | ca.30 min | |
VAKUUMZONE | ||
Vakuum maksimalt tryk | 0,1-12kpa | |
Vakuumpumpe flow | 1000/min | |
Trykaflastningstid | ≦10S | |
Produkt tid | ≧40S | |
KØLEZONE | ||
Mængde af kølezoner | 3[top 3(vandkøling)/bund 3(luftkøling)] | |
Længde af kølezoner | 1460 mm | |
CONVEYOR | ||
Transportniveau | 900 ±20 mm | |
PCB størrelse | L320 - B400mm | |
Transportør kontrol | 3-trins, uafhængig kontrol | |
Transportør nummer | 1 | |
Justerbar transportørhastighed | 300 - 1800 mm/min | |
GRÆNSEFLADER | ||
Type | SMEMA | |
Spændingsforsyning | 5-leder system 3P,N,PE 380 VAC ± 5 % 50 Hz Andre spændinger på forespørgsel | |
Tilsluttet belastning | 68KW | |
Driftskapacitet | 16 KW | |
Da driftseffektiviteten afhænger af indstillingerne af procesparametrene, kan de opnåede værdier afvige fra de her angivne værdier. |
I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
Ofte stillede spørgsmål:
Q: Hvad er en Vacuum Reflow Ovnmaskine i SMT?
EN: En Vacuum Reflow Oven Machine er et specialiseret udstyr, der bruges i Surface Mount Technology (SMT) til lodning af elektroniske komponenter på printplader (PCB'er).Det skaber et kontrolleret miljø med reducerede iltniveauer for at forhindre loddeoxidation under lodningsprocessen.
Q: Hvordan fungerer en Vacuum Reflow Ovn?
A: En Vacuum Reflow Ovn virker ved at sænke det atmosfæriske tryk inde i kammeret, hvilket reducerer iltniveauet.Dette forhindrer loddeoxidation og forbedrer kvaliteten af loddesamlinger under reflow-lodningsprocessen, især for følsomme eller kritiske komponenter.
Q:: Hvad er fordelene ved at bruge en vakuumreflowovn i SMT?
A: Fordelene ved at bruge en Vacuum Reflow Ovn i SMT inkluderer reducerede loddefejl, forbedret loddeforbindelseskvalitet, øget pålidelighed for kritiske komponenter og evnen til at håndtere blyfri og følsomme materialer effektivt.
Q:: Hvornår bør du overveje at bruge en Vacuum Reflow-ovnmaskine?
A: Overvej at bruge en Vacuum Reflow Ovn ved lodning af sarte eller følsomme komponenter, højpålidelige applikationer eller samlinger, der kræver præcis kontrol over loddesamlingens kvalitet.Det er et værdifuldt værktøj til at opnå overlegne lodderesultater i krævende SMT-produktionsscenarier.
Ofte stillede spørgsmål:
Q: Hvad er en Vacuum Reflow Ovnmaskine i SMT?
EN: En Vacuum Reflow Oven Machine er et specialiseret udstyr, der bruges i Surface Mount Technology (SMT) til lodning af elektroniske komponenter på printplader (PCB'er).Det skaber et kontrolleret miljø med reducerede iltniveauer for at forhindre loddeoxidation under lodningsprocessen.
Q: Hvordan fungerer en Vacuum Reflow Ovn?
A: En Vacuum Reflow Ovn virker ved at sænke det atmosfæriske tryk inde i kammeret, hvilket reducerer iltniveauet.Dette forhindrer loddeoxidation og forbedrer kvaliteten af loddesamlinger under reflow-lodningsprocessen, især for følsomme eller kritiske komponenter.
Q:: Hvad er fordelene ved at bruge en vakuumreflowovn i SMT?
A: Fordelene ved at bruge en Vacuum Reflow Ovn i SMT inkluderer reducerede loddefejl, forbedret loddeforbindelseskvalitet, øget pålidelighed for kritiske komponenter og evnen til at håndtere blyfri og følsomme materialer effektivt.
Q:: Hvornår bør du overveje at bruge en Vacuum Reflow-ovnmaskine?
A: Overvej at bruge en Vacuum Reflow Ovn ved lodning af sarte eller følsomme komponenter, højpålidelige applikationer eller samlinger, der kræver præcis kontrol over loddesamlingens kvalitet.Det er et værdifuldt værktøj til at opnå overlegne lodderesultater i krævende SMT-produktionsscenarier.
