Efter SMT maskinlodning vil der være nogle hulrum i loddesamlingerne.Disse uundgåelige tomrum vil forårsage nogle potentielle risici for kvaliteten af hele produktet, og den mest direkte manifestation er, at produktets levetid vil være langt mindre end forventet.Især inden for rumfart, luftfart, bilelektronik, medicinsk elektronik og andre industrier, der kræver meget høj stabilitet og pålidelighed af produkter, bliver hulrumsraten for loddepunkter også en indikator for, om produktet er kvalificeret.
Årsagerne til disse loddeforbindelseshuller er forskellige, såsom loddepasta, PCB-overfladebehandling, indstilling af reflow-temperaturkurve, reflow-miljø, loddepudedesign, mikrohuller, tom loddepude osv. Men hovedårsagen er ofte forårsaget af resterende gas i det smeltede loddemiddel under lodning.
Når det smeltede loddemetal størkner, afkøles disse bobler og danner hulrum i en loddeforbindelse.Det er et fænomen, der helt sikkert vil opstå ved lodning, det er svært at have alle loddesamlinger i elektroniske samleprodukter for at opnå nul hulrum.
På grund af påvirkningen af tomrumsfaktorer er kvalitetspålideligheden af de fleste loddesamlinger usikker, hvilket resulterer i et fald i den mekaniske styrke af loddesamlinger, hvilket i alvorlig grad vil påvirke de termiske og elektriske egenskaber af loddesamlinger og dermed påvirke det endelige produkts ydeevne.

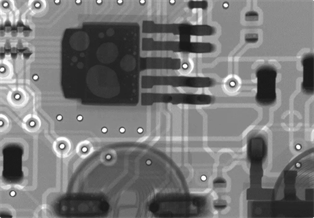

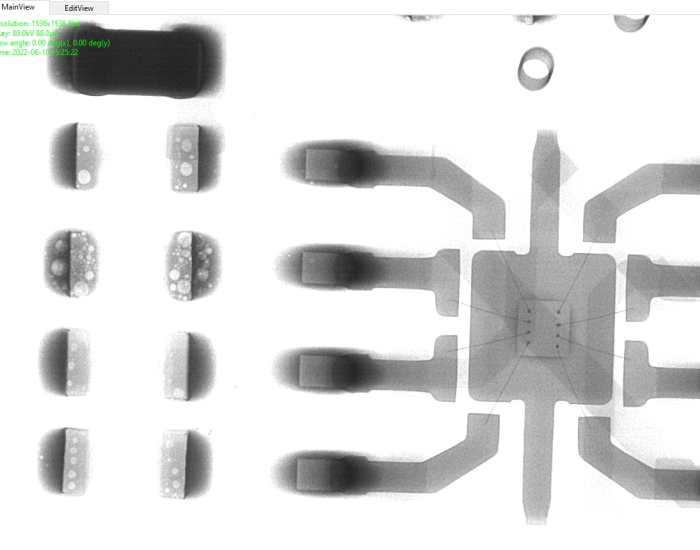

Spånkomponent loddefuger

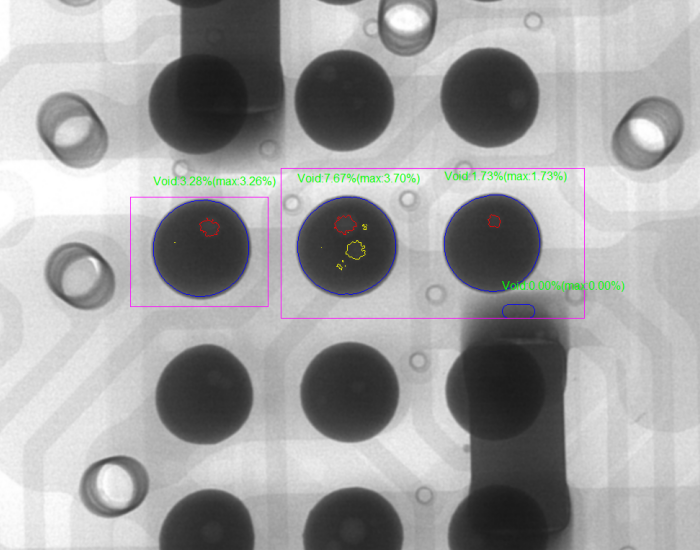

BGA loddefuger

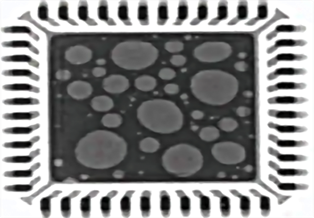

IC-komponent loddefuger

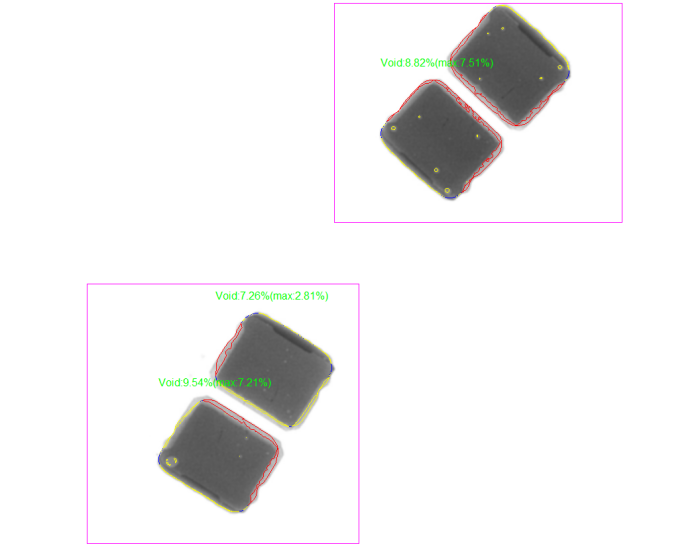

Normalt efter besigtigelse af ICT-7900 røntgen, tomrumsprocenten for nogle loddede produkter kan være så høj som 30%, mens tomrumsprocenten ifølge IPC-7095C er større end 35%, og tomrumsdiameteren er større end 50% af loddepudens diameter er processtyret grænseværdi .Generelt afgiver kunder med højere krav PCBA-produktionsordrer til EMS.Tomrummet er også en af indikatorerne.Hvis det overstiger 25 % af loddekuglens areal, vil produktet blive betragtet som ukvalificeret og kræve reparation.

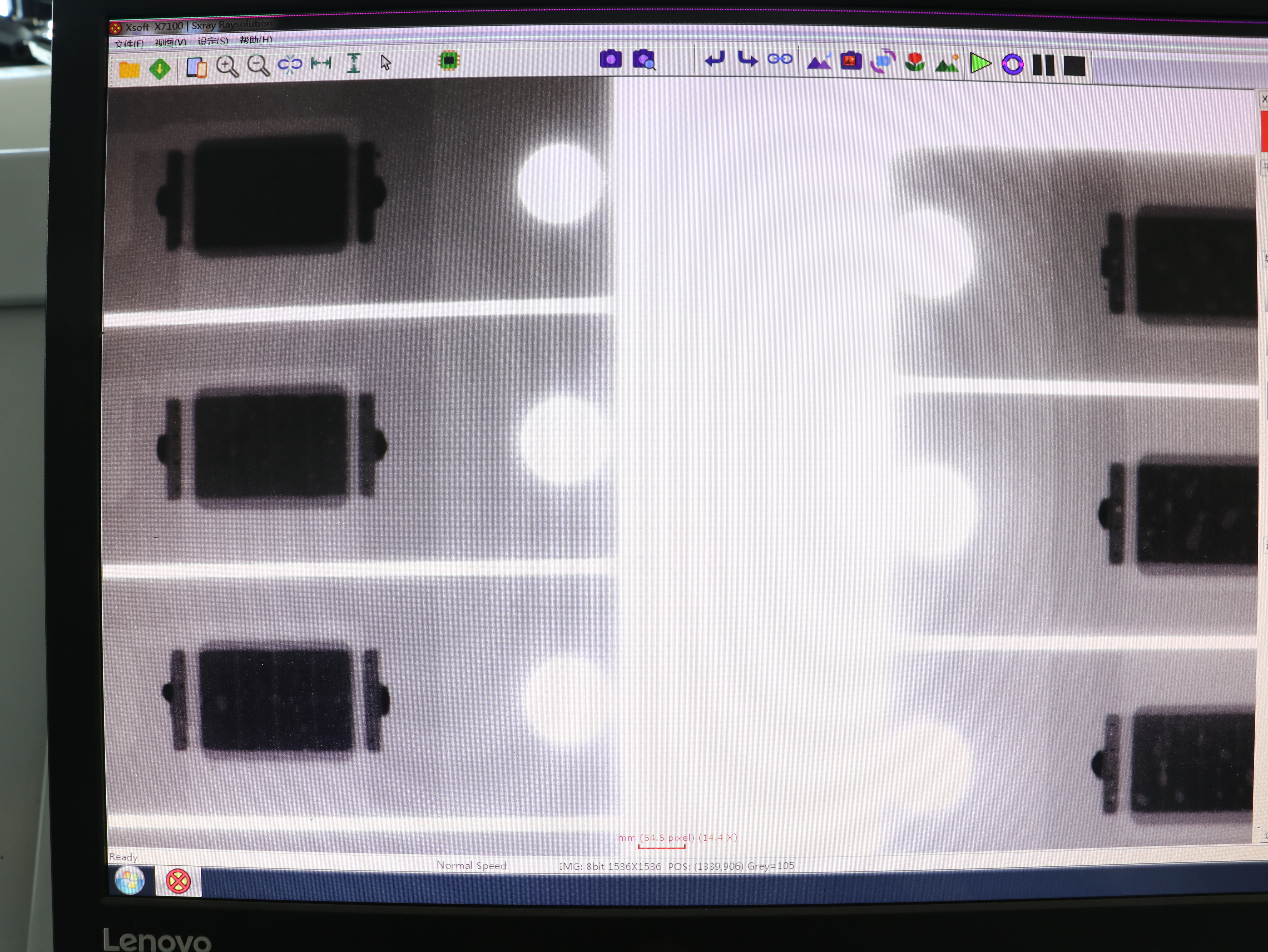

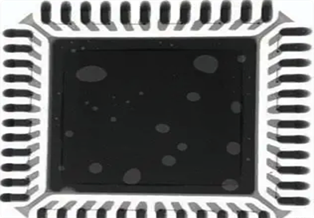

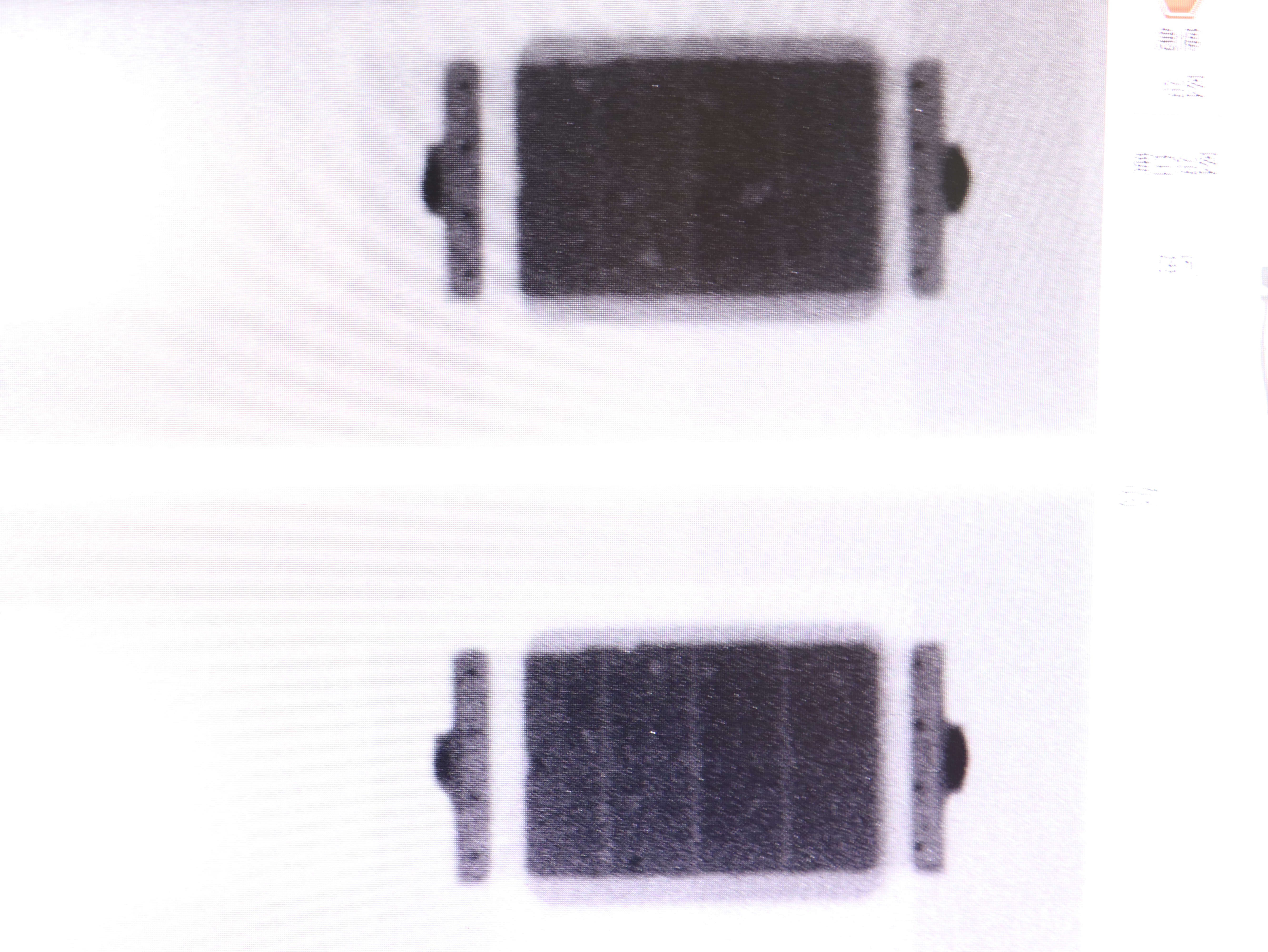

Tomrumshastigheden sintret af vakuumreflow-loddemaskine ICT-LV733 er lav, og tomrumsprocenten er omkring 1%, tjek venligst følgende billede.

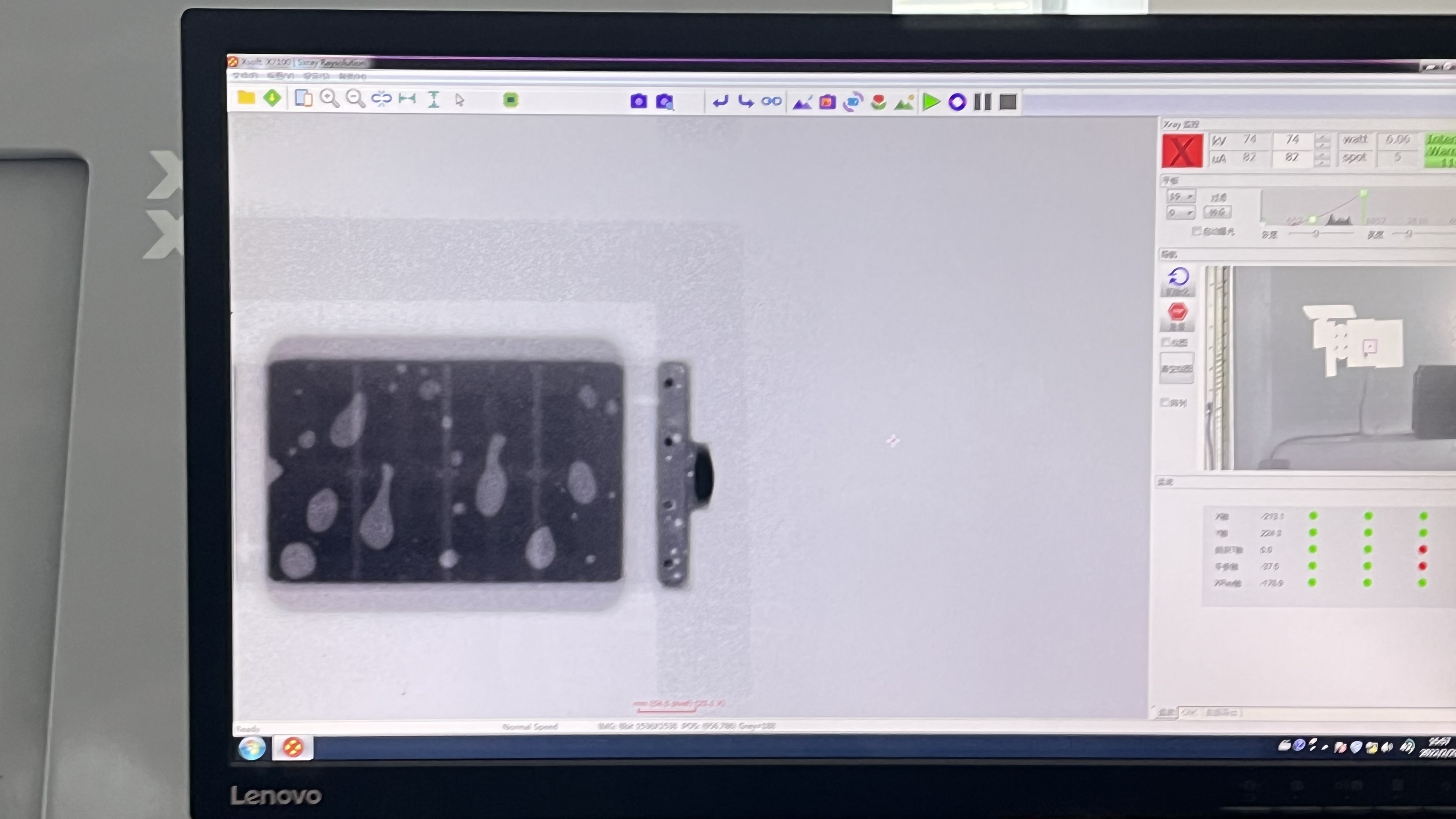

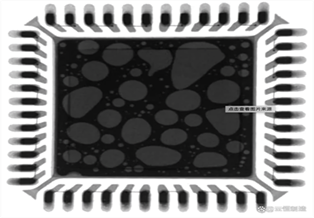

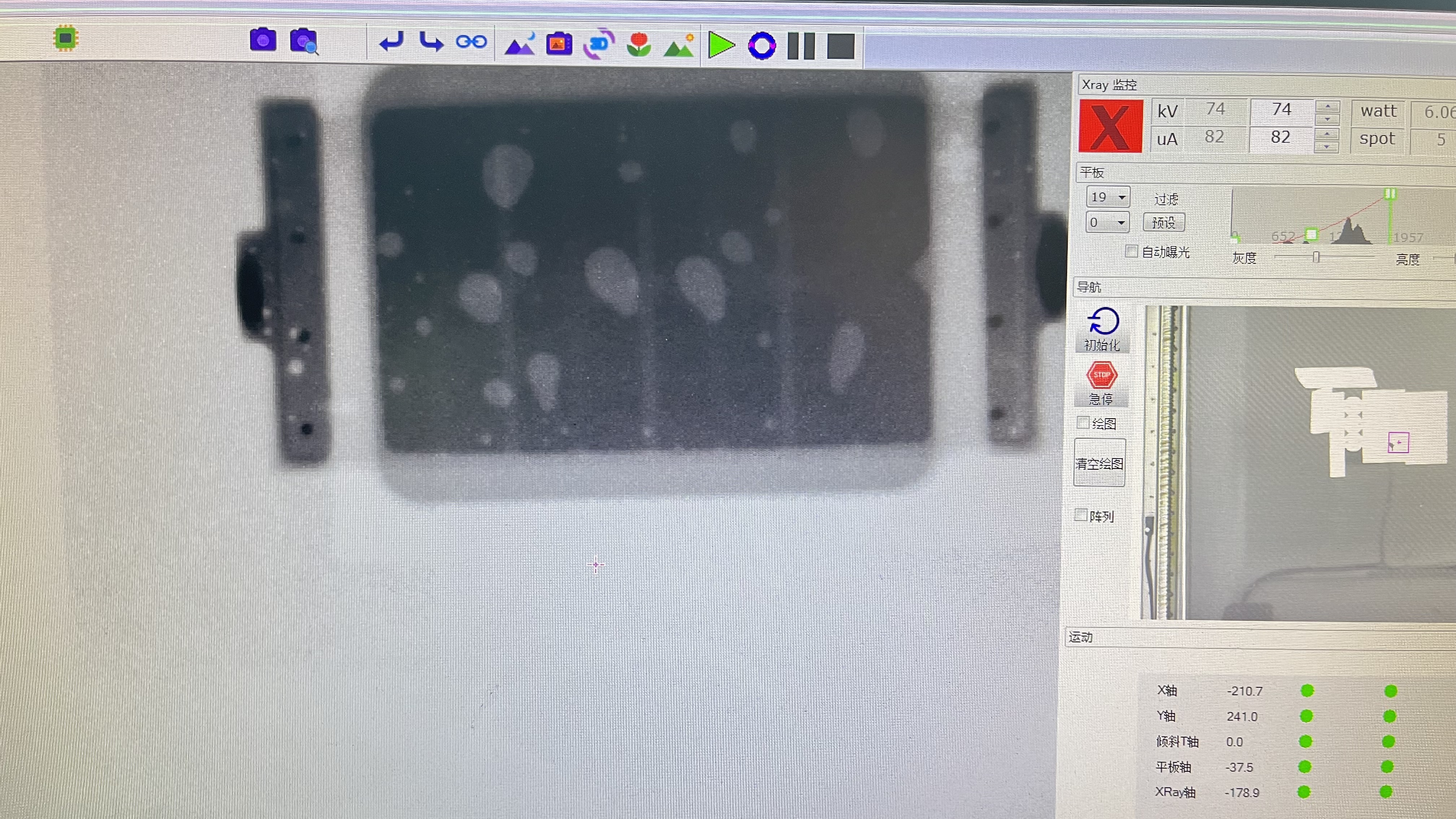

Tomhastigheden for almindelig reflow-loddemaskinesintring er lav, fra billedet nedenfor er der mange luftbobler.
Det betyder ikke, at vi alle vælger vacuum reflow lodning.Hvis dine produktkvalitetskrav kræver meget høje og stabilitet, kan du overveje vores ICT-LV733
Hvordan man løser problemet med tomrum, vil der være brug af vakuum reflow loddemaskine.Lodning i vakuummiljø kan grundlæggende løse oxidationen af lodde i ikke-vakuum miljø, og på grund af effekten af intern og ekstern trykforskel af loddeforbindelsen er boblen i loddeforbindelsen let at overløbe fra loddeforbindelsen for at opnå lav boblehastighed eller endda ingen boble, og i sidste ende forbedre enhedens termiske ledningsevne fundamentalt.Tommegraden ved vakuum-reflow-lodning er generelt under 3%, hvilket er meget mindre end for nitrogen- og blyfri reflow-lodning.
1. Sørg for ekstremt lav iltkoncentration for at reducere oxidationsgraden af flux.
2. Oxidationsgraden af fluxen reduceres, den flygtige gas, der reagerer med oxidet og fluxen, reduceres kraftigt, og muligheden for hulrum reduceres.
3. Fluxsmelteflow i vakuummiljø er bedre, boblernes opdrift er meget større end fluxflowmodstand, og bobler udledes let fra fluxsmeltning.
4. Der er en trykforskel mellem boblen og vakuummiljøet, bobleopdriften øges, og boblen er ikke let at producere oxidationsreaktion med fluxen.
1. Grad af vakuumforsegling: vakuum-reflow-lodning for at sikre vakuumgraden af ovnens arbejde ved at kontrollere, om den oprindelige lækagehastighed er op til standarden.
2. Varmeisoleringsmateriale af høj kvalitet: Det termiske isoleringsmateriale ved vakuumreflowlodning udføres også i vakuumtilstand.Dette kræver, at termiske isoleringsmaterialer har visse egenskaber, såsom høj temperaturmodstand, lille varmeledningsevne og lavt damptryk.De almindeligt anvendte isoleringsmaterialer er wolfram, tantal, grafit osv.
3. Høj ydeevne af vandkølingsenhed: Når vakuumreflow-lodning fungerer, er alle dele i opvarmningstilstand.Fordi ovnen er i vakuumtilstand og ikke er forbundet med omverdenen, skal varmeafledningssystemet opsættes med høj kvalitet.Vandkøleren er den første, der anbefales her.Skallen og dækslet på vakuum-reflow-loddemaskine, ledning og bortskaffelse af elektriske varmeelementer og varmeintervaldele skal indstilles specielt med vandkøleanordningen.På denne måde kan det sikres, at strukturen af hver komponent ikke bliver deformeret eller beskadiget under vakuum og høje varmeforhold.
4. Tommeregistrering med Røntgen ICT-7900: Sammenlignet med tomhedsprocenten for almindelig reflow-lodning og vakuum-reflow-lodning, kan tomhedsprocenten for vakuum-reflow-lodning være lavere end 3% eller endda nå 1%.

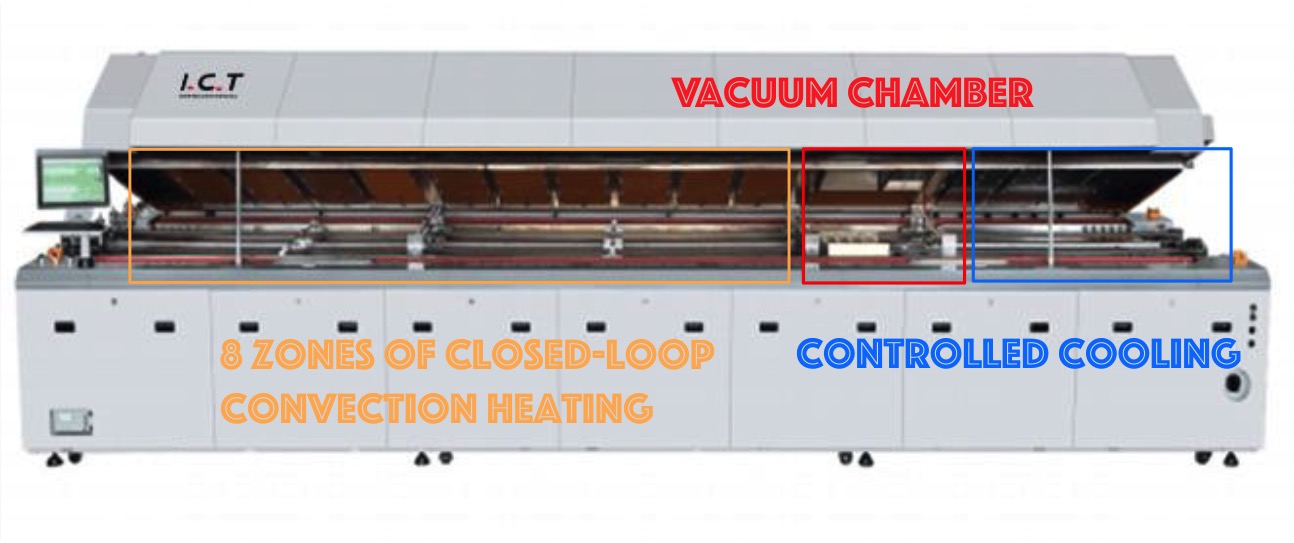

ICT-LV733 vakuum reflow loddemaskine kan fuldt ud opfylde ovenstående krav, du kan kontakte os for konsultation, Klik her for at springe til produktsiden.
