| 90 grader SMT printplade drejetransportør

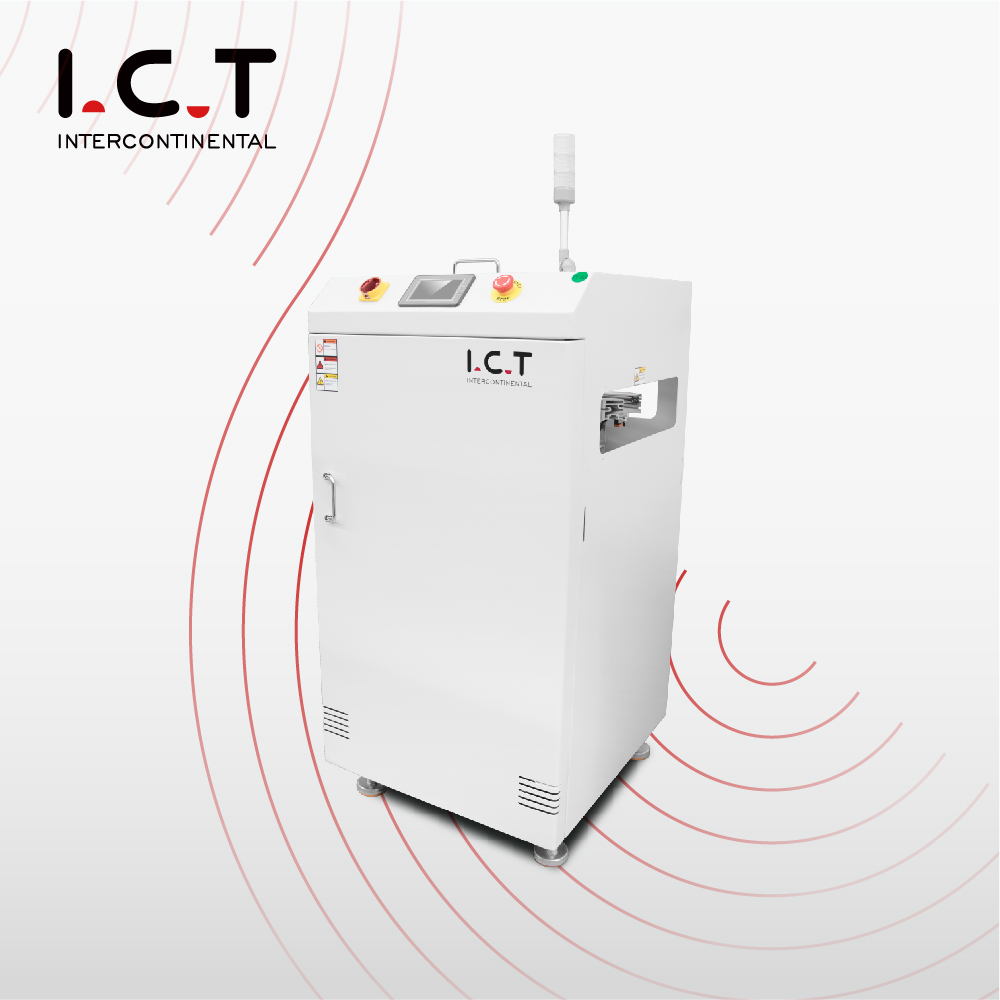

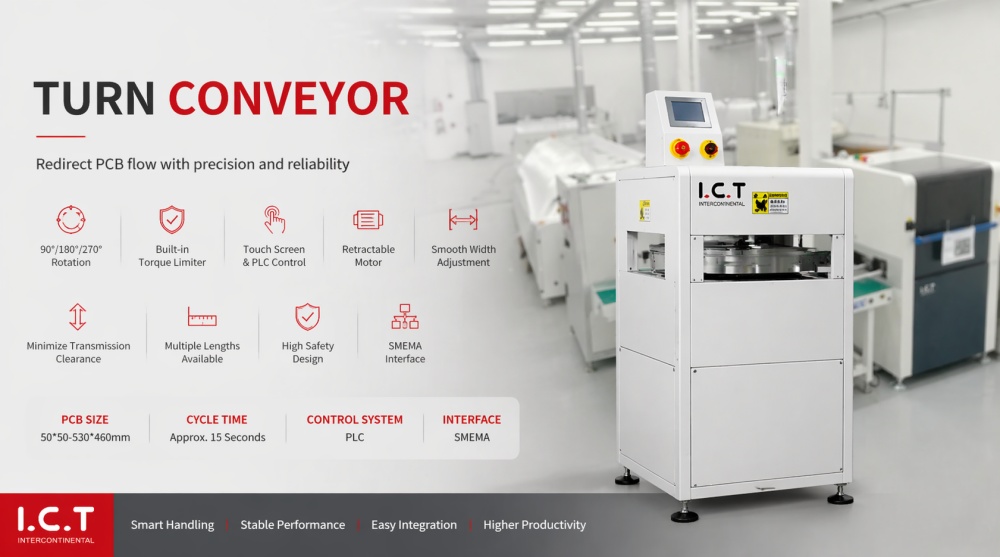

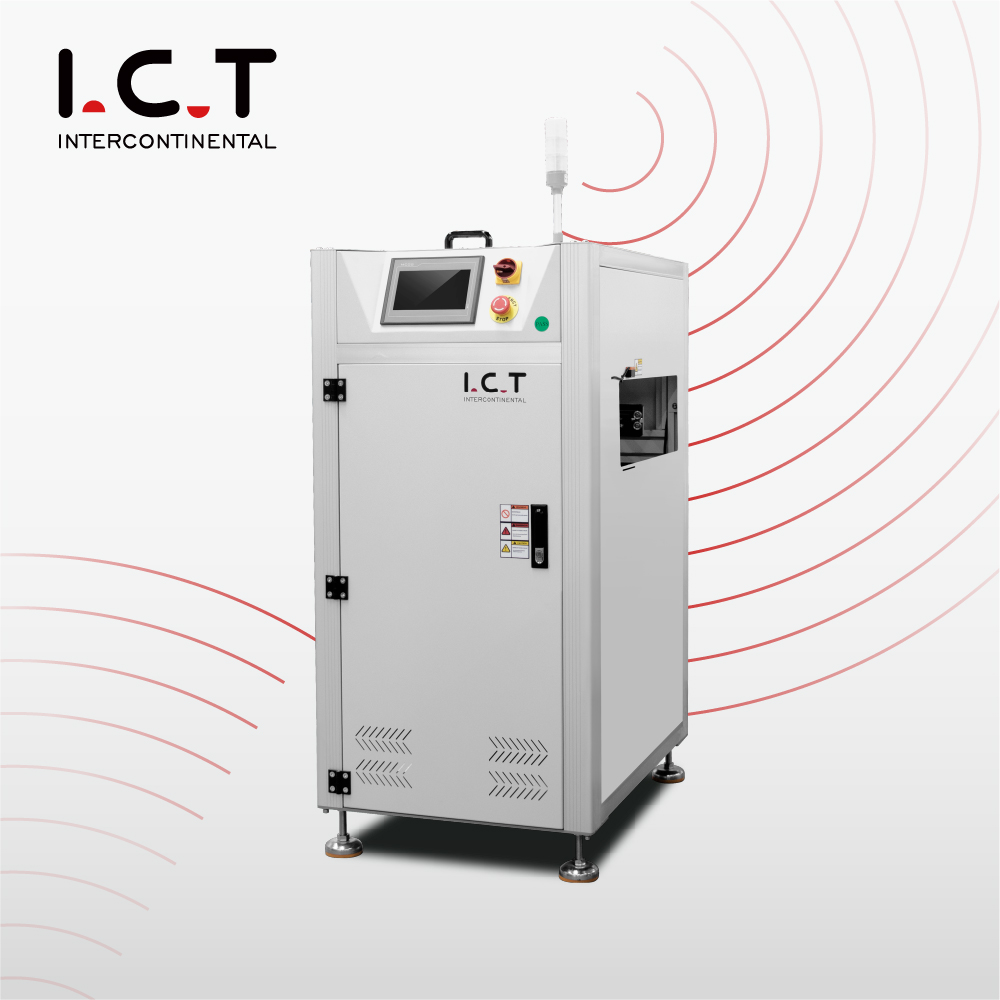

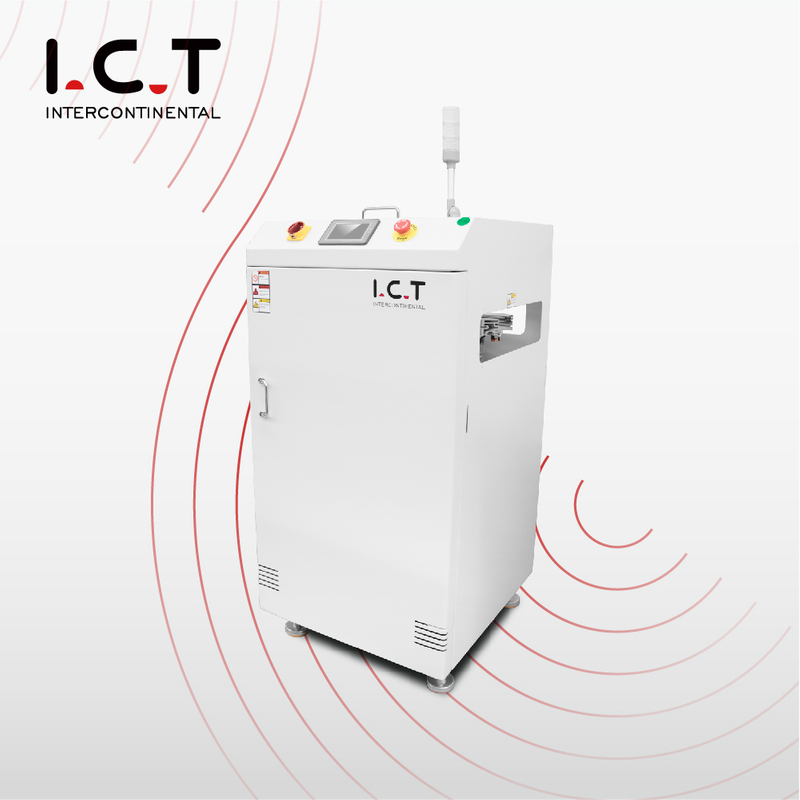

90 Degrees SMT PCB Board Turning Conveyor er designet til at omdirigere PCB'er problemfrit inden for en SMT produktionslinje. Uanset om PCB'er roteres 90, 180 eller 270 grader, giver det jævne overgange mellem forskellige produktionskanaler. Udstyret med justerbar breddekontrol, kan den håndtere en række PCB-størrelser. Med en robust stålkonstruktion og SMEMA-kompatibilitet integreres den let i automatiserede produktionslinjer, hvilket reducerer nedetiden og forbedrer den samlede effektivitet.
| Detaljerede produktfunktioner
en. Retningsbestemt fleksibilitet for effektivt PCB-flow
Denne transportør giver mulighed for præcis omdirigering af PCB'er, hvilket letter jævne overgange mellem forskellige kanaler i din produktionslinje. Det kan rotere PCB'er ved 90, 180 eller 270 grader, hvilket giver fleksibilitet til at tilpasse sig dit produktionssetup. Denne retningsbestemte fleksibilitet er afgørende for at optimere layoutet af din SMT-linje og forbedre den samlede gennemstrømning.
b. Justerbar bredde for alsidighed
90 graders SMT printpladedrejebånd er udstyret med justerbar breddekontrol, hvilket gør den alsidig nok til at håndtere forskellige printstørrelser. Uanset om din produktionslinje kræver håndtering af smalle eller brede printkort, kan transportøren justeres for at sikre jævn og effektiv drift, hvilket giver optimal ydeevne til forskellige produktionsserier.
c. Problemfri SMEMA-kompatibilitet
Denne maskine er fuldt ud kompatibel med SMEMA-standarder, hvilket sikrer jævn kommunikation og integration med andre maskiner i din SMT-produktionslinje. Uanset om du arbejder med PCB-læssere, pick-and-place-maskiner eller reflow-ovne, passer transportøren problemfrit ind i dit automatiserede system og hjælper med at strømline hele produktionsprocessen.
d. Pålidelig ydeevne med lav vedligeholdelse
Den 90 graders SMT printpladedrejetransportør er designet til kontinuerlig, højtydende drift i krævende miljøer. Dens robuste design sikrer stabil ydeevne, mens dens egenskaber med lav vedligeholdelse minimerer nedetiden. Med slidbestandige komponenter og en konstruktion, der er nem at vedligeholde, sikrer den langsigtet pålidelighed, og holder din produktionslinje kørende.
LED-inspektionslys, metalkædetransportører og ionisatorventilatorer står klar. Automatiske breddemotorer og segmenttransportstyring håndterer særlige krav. Hver mulighed ankommer fuldt testet. Disse valg lader smt mini pcb magasinindlæseren matche ethvert SMT layout præcist.
| Specifikation
| Specifikation | Model TC350 | Model TC460 |
|---|---|---|
| Dimension (mm) | 7007301200 | 8008001200 |
| PCB-størrelse (mm) | 5050400*350 | 5050530*460 |
| Cyklus tid | Ca. 15 sekunder | Ca. 15 sekunder |
| Bæltetype | Rundt bælte eller oblat bælte | Rundt bælte eller oblat bælte |
| Kontrolsystem | PLC | PLC |
| Magt | Max 250 VA | Max 250 VA |
| Transporthøjde | 900±20 mm (eller kundespecificeret) | 900±20 mm (eller kundespecificeret) |
| PCB retning | L til R eller R til L | L til R eller R til L |
| Meddelelse | SMEMA til både ind og ud | SMEMA til både ind og ud |
| Strømforsyning | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) |
| Vægt | 170 kg | 220 kg |
| Valgmulighed | Automatisk breddejustering | Automatisk breddejustering |
* IKT bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
| SMT Line Udstyrsliste
Vi leverer Smart SMT Assembly Line , der giver fuldautomatisk, højhastigheds og ultra-pålidelig PCBA-produktion. Vores gennemprøvede opsætning starter med PCB Loader Unloader, flytter til en automatisk præcisionsprinter for perfekt loddepastapåføring, fortsætter med LED SMT-maskiner til nøjagtig komponentplacering, passerer gennem en Vacuum Reflow Lodning for stærke loddesamlinger og afslutter med AOI-testmaskine for at fange enhver defekt. Hver maskine kommunikerer problemfrit, hvilket reducerer arbejdskraft og øger førstegangsudbyttet. Denne komplette løsning opfylder standarder for bilindustrien, medicin, forbrugere og LED-industrien, samtidig med at driftsomkostningerne holdes lave og oppetiden ekstremt høj
| Kundesucceshistorie - succesfuld SMT-linjelevering i Tyskland

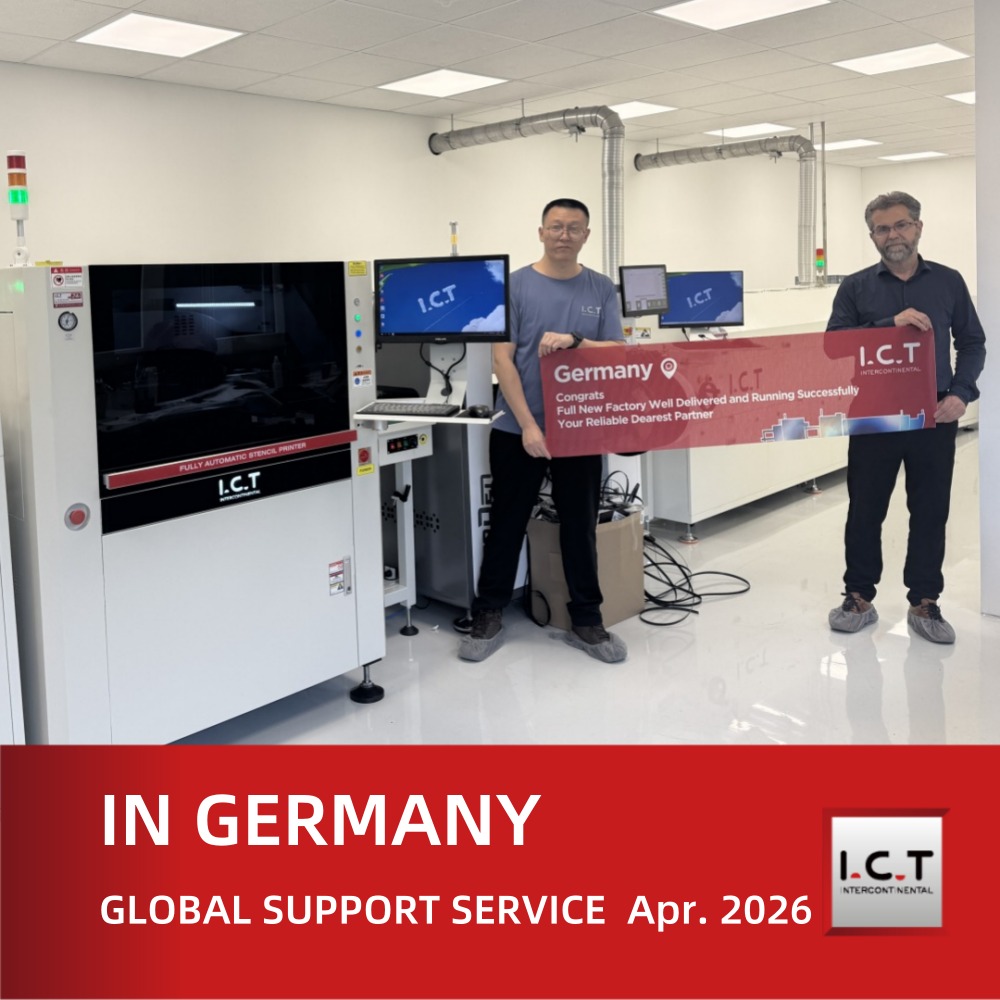

ICT leverede en fuldautomatisk SMT-produktionslinje til en kunde i Tysklands LED-industri i april 2026. Vores ingeniørteam leverede teknisk support på stedet, herunder installation og træning af hele linjen, som omfattede 90 graders SMT PCB-pladedrejebånd, pick-and-place-maskiner, stencileringsudstyr og reflow-ovne. Kunden oplevede en markant stigning i produktionseffektiviteten og en reduktion i driftsforsinkelser efter installationen.
| Support og træning på stedet
ICT leverer installations- og træningstjenester på stedet for at sikre en gnidningsløs integration af 90 Degrees SMT PCB Board Turning Conveyor i din produktionslinje. Vores ingeniører vil guide dig gennem opsætningen og give praktisk træning for at sikre, at dit team effektivt kan betjene og vedligeholde udstyret. Vi tilbyder også teknisk fjernsupport 24/7 for at løse eventuelle problemer, der måtte opstå, hvilket sikrer minimale forstyrrelser i din produktion.
| Kunde ros
'ICTs ingeniører var utroligt professionelle under installationen af vores nye PCB-håndteringsudstyr. 90 Degrees SMT PCB Board Turning Conveyor har forbedret flowet i vores produktionslinje og reduceret nedetiden betydeligt. Deres hurtige svar på vores forespørgsler og fremragende emballering af udstyret blev også værdsat.' – En tilfreds kunde i bilindustrien.
| Globale certificeringer og kvalitetsstandarder
ICT's 90 graders SMT printpladedrejebånd er certificeret til at opfylde industristandarder såsom CE, RoHS og ISO9001. Disse certificeringer sikrer, at vores udstyr lever op til højkvalitets-, sikkerheds- og miljøstandarder, hvilket giver en pålidelig og kompatibel løsning til din produktionslinje.
| Om IKT og vores produktionskapacitet
ICT er en global leder inden for levering af højkvalitets SMT- og DIP-løsninger. Med over 20 års erfaring er vi specialiseret i at designe og fremstille avanceret udstyr til elektronikindustrien. Vores produktionsfaciliteter er udstyret med banebrydende teknologi, og vi opretholder strenge kvalitetskontrolstandarder for at sikre det højeste niveau af ydeevne og pålidelighed. Vi betjener kunder i over 70 lande og leverer skræddersyede løsninger, der optimerer produktionseffektiviteten på tværs af forskellige industrier.
