ICT-SS540
I.C.T
| Antal: | |
|---|---|

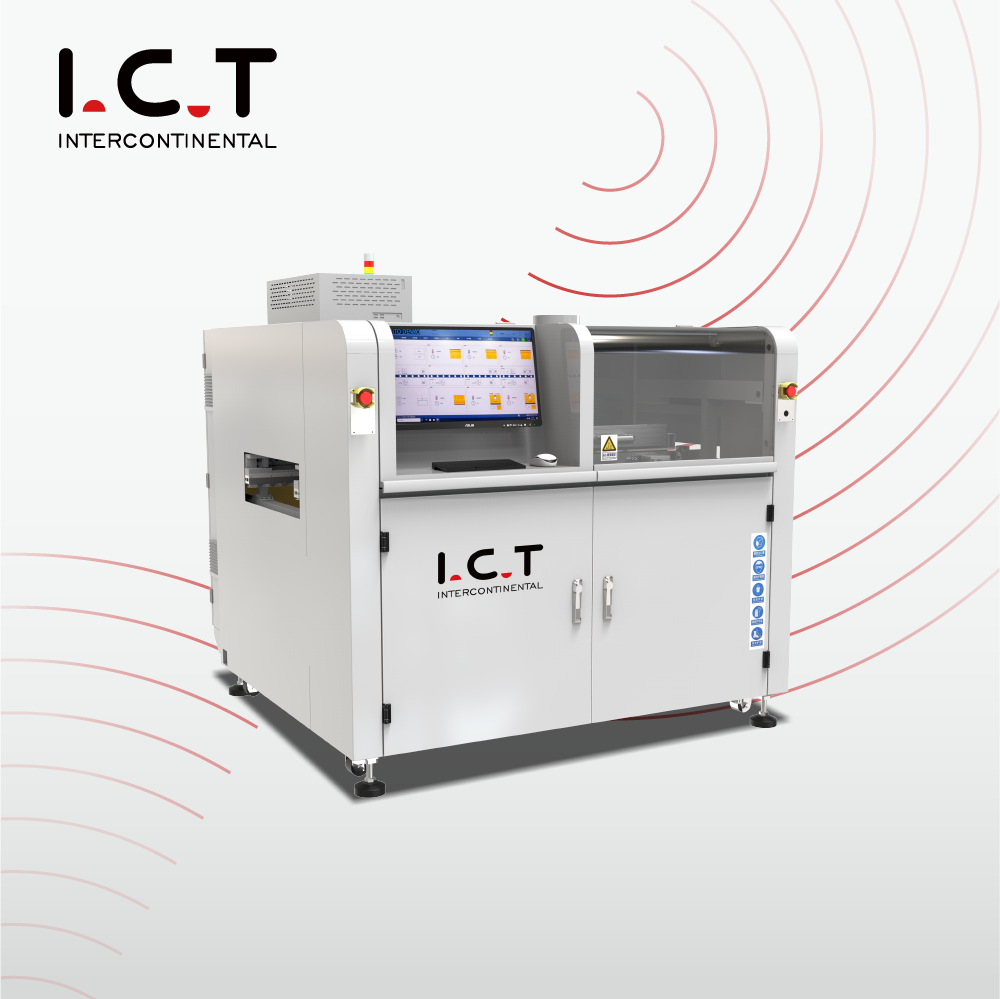

| On-line selektiv bølge lodningsmaskine
Fuldt konstrueret og produceret i Dongguan, ICT On-line Selective Wave Soldering Machine er det ægte selektive loddesystem bygget til højvolumen, high-mix SMT fabrikker, der nægter at gå på kompromis med kvalitet for hastighed. PCB'et glider kontinuerligt på en præcisionstransportør, mens det ultralette støbealuminiumsportal – drevet af Panasonic servoer og lineære skinner – bringer flux og lodning nøjagtigt til stifterne. Inline nitrogenopvarmning skaber skinnende, fyldige fileter med praktisk talt ingen spild. Operatører styrer hver eneste detalje – stier, temperaturer, sprøjtevolumen, bølgehøjde – på en stor Windows-touchskærm og gemmer endeløse programmer til øjeblikkelige skift. Automatisk bølgekalibrering, live CCD, tysk jetventil og titaniumpotte gør denne online selektiv bølgeloddemaskine til et 24/7 profitcenter.
| DIP Line udstyrsliste
Tysk højfrekvent jetventil affyrer mikroprikker med lavt faststofflux (<10%), der kan gentages til 0,02 mm. Trykbeholder plus digital flowmåler holder trykket stensikkert, selv når tanken er næsten tom. Rester falder ned i en hurtigtrækbakke. Japansk SMC-pneumatik og frontmålere gør daglige kontroller ubesværet. En automatisk pumpe lader aldrig forsyningen falde. Dette fluxmodul aktiverer hver pude perfekt på On-line Selective Wave Soldering Machine.
Fuldt justerbar bund IR er standard; top varmluft eller ekstra IR valgfri. Åbent gitterlayout plus tyk højtemperaturisolering spreder varmen jævnt over hele brættet. Premium-varmere og plug-in-motorer kører lydløst og uden værktøj i årevis. Brædder kommer ud perfekt aktiverede og stressfrie, klar til fejlfri samlinger i det selektive loddesystem.
Tysk elektromagnetisk pumpe og titanium pot producerer en ultrastabil minibølge, der aldrig driver. Indstil N2 flow, loddetemp, bølgehøjde og autokalibrering direkte fra berøringsskærmen. Inline nitrogen leverer spejlblanke fileter og næsten ingen slagg. Laseren tjekker højden, dyserne renser sig selv, og 900 timers video er lagret for sporbarhed. Dette er den skudsikre kerne i enhver on-line selektiv bølgeloddemaskine.
SMEMA-kompatibel tre-sektionstransportør plus pneumatiske side-/topklemmer holder brædder op til 20 kg dødstille under lodning. Kraftige skinner og højpræcisionsservoer flytter PCB'er jævnt ved linjehastighed. Tykke eller dobbeltsidede samlinger klares nemt. Bygget til uafbrudt højvolumendrift på ethvert selektivt loddesystem.
CE-certificeret PLC, Cat-6-ledninger og fuld MES-forbindelse leverer lynhurtig respons og total pålidelighed. Guidede guider, billedbaserede redigeringer, automatisk dyseregistrering og flersprogede menuer skærer træningen ned til timer. Fjerndiagnostik sørger for, at den online selektive bølgeloddemaskine tjener hele døgnet.
Stor farveberøringsskærm, trin-for-trin guider, et-tryks live CCD-forhåndsvisning og stemmealarmer gør det let at køre maskinen. Skift øjeblikkeligt mellem engelsk, kinesisk, japansk eller russisk. Brugerdefinerede tårnlys og Wi-Fi-opgraderinger holder alle i løkken uden at forlade linjen.
| Specifikation
| On-line selektiv bølge lodningsmaskine | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulær online | Spray + Forvarmning & Lodning | Spray + Forvarmning + Lodning | Spray + Forvarmning + Lodning +Lodning | Spray + Forvarmning + Lodning + Lodning + Lodning |
| Lodningssystem | ||||
| Dysemængde | 1 | 1 | 2 | 3 |
| Loddepotte Antal | 1 sæt | 1 sæt | 2 sæt | 3 sæt |
| Dobbelt gryde (valgfrit) | N/a | Valgmulighed | Valgmulighed | Valgmulighed |
| Solder Pot Power | 2,35 kw | 2,35 kw | 4,70 kw | 7,05 kw |
| Flux system | ||||
| Fluxopbevaringstank | 1L | 1L | 2L | 2L |
| Fluxstøtte | Fluxalarm, automatisk | |||
| Sprøjtedyse | Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt | |||
| Sprøjtedysestørrelse | 130um (180um, 210um option) | |||
| Sprøjtehastighed | 0 ~ 20mm/s | |||
| Sprøjtedyse flyttehastighed | 0 ~ 400 mm/s | |||
| Forvarmningssystem | ||||
| Forvarmningstilstand | Varm luft og IR | Varm luft og IR | Varm luft og IR | Varm luft og IR |
| Forvarmningsområde | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Forvarmningszone | Top varmluft: 2, nederste IR: 1 | |||
| Bundforvarmningseffekt | Max.12kw | |||
| Top Forvarmningseffekt | Max.6kw | |||
| Opvarmningstid | Ca. 15 min (indstilling 150 ℃) | |||
| Kontroltilstand | PC+PLC | |||
| Transportsystem | ||||
| PCB-størrelse (med armatur) | 120*60~500*500mm | |||
| Udskiftning af PCB | Online | |||
| PCB Top Clearance | 120 mm | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportbredde | 60 ~ 500 mm | |||
| Mål: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Vægt | Cirka: 800 kg | Cirka: 1200 kg | Cirka: 1300 kg | Cirka: 1500 kg |
| DIP Line udstyrsliste
Afrund din on-line selektiv bølgeloddemaskine med fuldautomatisk ICT DIP-linje – den perfekte partner til high-mix THT-produktion. Den nøglefærdige opsætning inkluderer en højhastigheds DIP-indføringsmaskine til præcis komponentplacering, en SMEMA-kompatibel bølgelæsser, der fører plader jævnt ind i det selektive loddesystem, en skånsom bølgeaflaster, der fanger færdige PCB'er uden stress, og en bufret samletransportør til endelig inspektion og efterbehandling. Alt er modulopbygget, CE-certificeret og bygget in-house til bundsolid pålidelighed og lynhurtige omstillinger. Med globale reservedelslagre og on-site support i 72 lande holder ICT hele din gennemhullede proces kørende med maksimal effektivitet og minimale omkostninger – fra isætning hele vejen gennem selektiv lodning.
| Produktnavn | Formål i DIP Line |
|---|---|
Anbringer automatisk komponenter på printkort med præcision til DIP produktionslinje. | |
Smelter loddemetal for at danne faste samlinger på PCB'er under THT plug-in proces. | |
Påfører loddemetal selektivt på specifikke områder for nøjagtig THT-samling | |
| Post-wave Inline AOI | Inspicerer loddesamlinger og placeringsfejl på DIP samlet PCB. |
| Video om kundesucces
I begyndelsen af 2025 fløj en stor vietnamesisk kameramærkeleverandør ind for endelig accept af deres nye online selektiv bølgeloddemaskine. Vores ingeniører indlæste deres rigtige produktionskort, kørte cyklusser med fuld hastighed, mens kunden så perfekte THT-led dannes live på CCD'en, og trænede derefter deres team i to dage i programmering, daglig vedligeholdelse og fejlfinding. De forlod 100 % klar til at ramme volumen den dag, kassen ankom – endnu et eksempel på IKT's sande globale partnerskab.
| Professionel service og træning
Fra linjeintegration og idriftsættelse til livslang support og opgraderinger, vi har dig dækket over hele verden. Tyve senioringeniører plus lokale teams i 72 lande leverer træning på stedet eller fjernundervisning, når du har brug for det. Reservedelslagre på tre kontinenter og rigtige 24/7-hotlines holder dit selektive loddesystem med maksimal oppetid i årtier.
| Kunde ros
Kunder bliver ved med at fortælle os, at vores ingeniører er tålmodige, skarpe og virkelig bekymrer sig om deres succes. De elsker den præcise flux-nøjagtighed, stenfaste bølge, og hvor hurtigt den online selektive bølgeloddemaskine betaler sig selv i højere udbytte og nul omarbejde. Eksportkasser ankommer fejlfrit, og fjernrettelser samme dag har gjort førstegangskøbere til livslange partnere verden over.
| Industri certificeringer
Hver online selektiv bølgeloddemaskine bærer CE-sikkerhedscertificering, RoHS-overensstemmelse, ISO9001 kvalitetssystem og flere patenter på jetventiler, pumper og laserkalibrering. Disse globalt betroede mærker beviser, at du får sikker, grøn, gennemprøvet teknologi, du kan stole på overalt.
| Om IKT-virksomhed og fabrik
Siden 2012 er vi vokset til et 12.000 m² state-of-the-art campus med 89 teammedlemmer, 20 dedikerede ingeniører og 8 globale afdelinger. Alt – R&D, fremstilling, montering og indbrændingstest – sker internt. Vi betjener over 1.600 fabrikker i 72 lande med komplette nøglefærdige SMT- og THT-løsninger, og hver on-line selektiv bølgeloddemaskine forlades understøttet af streng inspektion og gennemprøvede kvalitetssystemer.
