IKT-W2
I.C.T
| Antal: | |
|---|---|

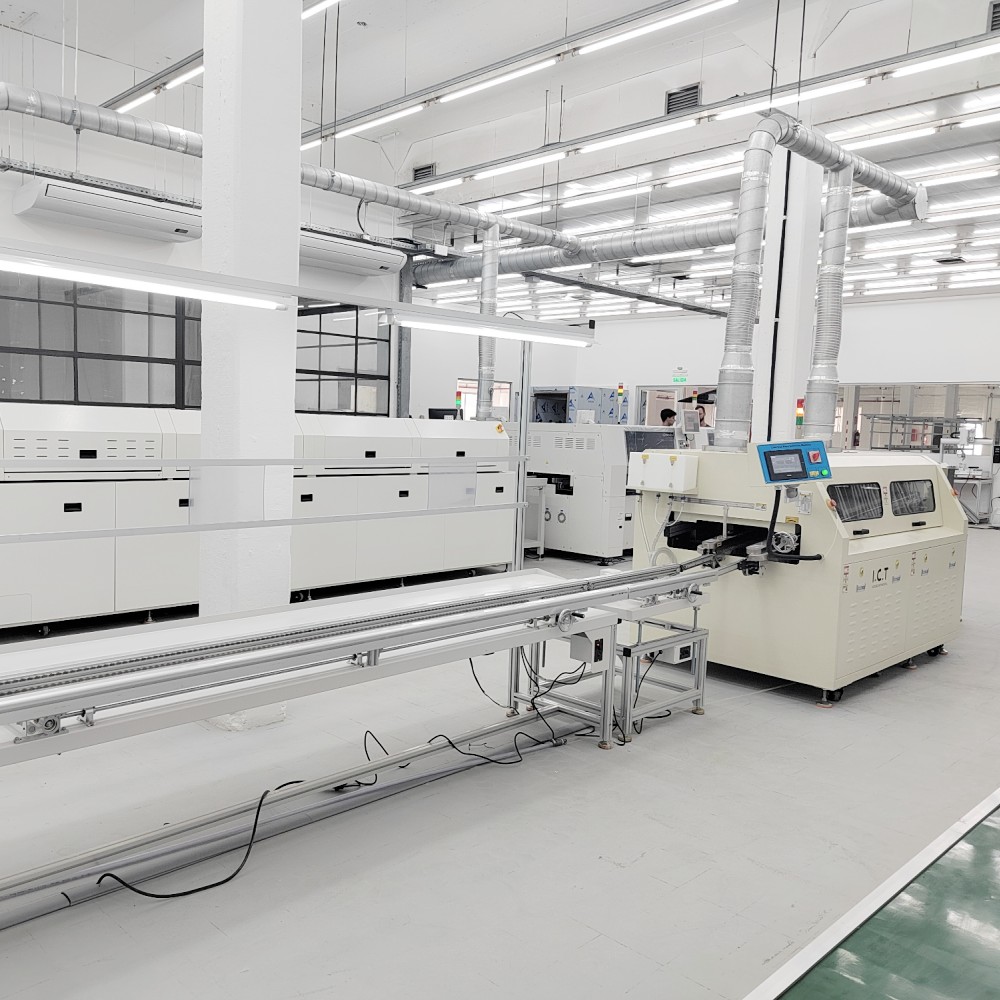

| W-serien blyfri dobbeltbølge loddemaskine
W-seriens blyfri dobbeltbølgeloddemaskine fra ICT er et modent produkt, raffineret gennem omfattende markedstest og betroet af kunder over hele verden. Dette DIP Dual Wave loddeudstyr udmærker sig med sin dual-wave teknologi, der tilbyder præcis lodning til komplekse PCB'er, samtidig med at den opretholder overlegen varmeydelse og temperaturkontrol.
Med en maksimal PCB-størrelse på 400 mm, en loddepottekapacitet på 180 kg og en transmissionshøjde på 750±20 mm er den ideel til blyfri DIP-dobbeltbølgelodning. Dens energibesparende design reducerer omkostningerne, og den overholder CE-, CCC- og UL-standarderne. ICT leverer global installation, vedligeholdelse og træning, hvilket sikrer optimal ydeevne til din produktionslinje.
| Funktion
Udstyret med Japan Kuroda-dyser tilbyder dette blyfri DIP Dual Wave-loddesystem justerbar forstøvning for ensartet og pålidelig spray. PLC-styring muliggør præcis styring af sprøjtetid, hastighed og FLUX flow, med digitale indstillinger for flow og bredde, der kan registreres. Dette system minimerer spild og understøtter miljøvenlig drift.
Dual Wave loddemaskinen har et unikt dual-wave system, der muliggør præcis lodning af gennemgående huller og overflademonterede komponenter. Dette design sikrer samlinger af høj kvalitet på komplekse PCB'er, hvilket gør det til et fremragende valg til applikationer med dyppeloddemaskiner. De justerbare bølger tilpasser sig forskellige brætstørrelser, hvilket øger alsidighed og effektivitet i produktionen.
Sikkerhed er prioriteret med tredjeparts overtemperaturbeskyttelse og flere sikkerhedslag, hvilket sikrer sikker drift af DIP Dual Wave loddeudstyret. Det horisontale varmedesign forhindrer interferens mellem zoner, hvilket giver en stabil temperaturkurve, som er kritisk for følsomme elektroniske samlinger.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||

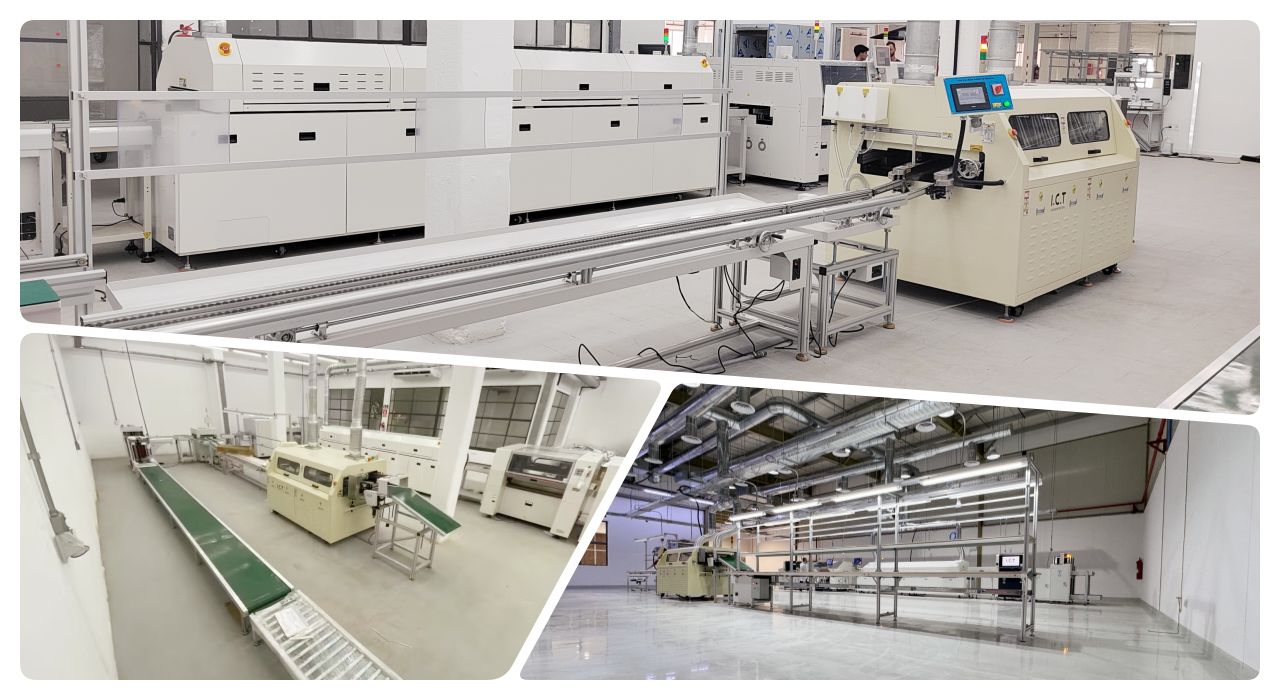

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
I 2024 rejste to IKT-ingeniører til Uruguay for at hjælpe en producent af smartmålere, som vist i en video med positiv kundefeedback. Videoen viser udstyr, herunder bordlæssere, placeringsmaskiner 471 og 481, Lyra622, AOI, hjørnetransportører, W2 Dual Wave loddemaskine, forbindelsesstationer, materialerammebåndslinjer, rullelinjer og arbejdsborde. Kunder roste ingeniørernes ekspertise og maskinens pålidelige ydeevne og bemærkede forbedret produktionseffektivitet for smarte målere.
| Ekspertservice og uddannelse
ICT tilbyder omfattende tjenester og træning til Dual Wave Lodemaskine, herunder installation, vedligeholdelse og driftsvejledning. Vores globale netværk af ingeniører, der spænder over 72 lande, giver support på stedet og tilpasset træning for at maksimere effektiviteten. Med 25 års erfaring og et team på 20 ingeniører leverer vi tekniske opgraderinger og procesoptimeringer. Baseret på vores 12.000 m² store Dongguan-anlæg sikrer vi rettidig assistance, hvilket gør ICT til en pålidelig partner til blyfri DIP Dual Wave Lodning behov.
| Kundeudtalelser
Kunder værdsætter IKT-ingeniører meget for deres faglige færdigheder og hurtige svar, især under oversøisk support i Uruguay. Dual Wave loddemaskinen er rost for sin ensartede svejsekvalitet og effektivitet, et nøgleaktiv til dyppeloddemaskineopgaver. Vores robuste emballage sikrer sikker levering, mens vores hurtige reaktion på tekniske problemer - ofte løst inden for få timer - giver høje karakterer. Kunder værdsætter vores innovative løsninger og ser IKT som en betroet partner inden for global elektronikfremstilling.
| Kvalitetscertificeringer
ICTs Dual Wave Lodemaskine har CE, RoHS, ISO9001 og flere patenter, hvilket afspejler overholdelse af globale sikkerheds- og kvalitetsstandarder. Disse certificeringer, valideret i vores avancerede 12.000 m² store fabrik, sikrer pålideligheden af DIP Dual Wave loddeudstyr. Vores patenterede teknologier forbedrer holdbarhed og ydeevne, hvilket giver kunderne tillid til at vælge IKT til deres produktionsbehov.
| Om IKT-virksomhed og fabrik
ICT er førende inden for elektronikfremstilling med intern R&D og produktion og beskæftiger et stort team, der er vokset hurtigt over 25 år. Vores 12.000 m² store industripark i Dongguan betjener over 1.600 kunder i 72 lande og byder på streng kvalitetskontrol og et robust ledelsessystem, der producerer dobbeltbølgeloddemaskineenheder i topklasse. Med otte afdelingskontorer og en $30 millioner registreret fond leverer vi innovative løsninger globalt. Vores forpligtelse til ekspertise støtter kunder fra opsætning til optimering, hvilket gør IKT til et pålideligt navn i branchen.
