IKT-4034
I.C.T
| Antal: | |
|---|---|
| Oversigt over fuldautomatisk stencilprinter
Avanceret PCB automatisk udskrivningsmaskine til SMT Excellence
Den fuldautomatiske stencilprinter fra ICT revolutionerer SMT-produktion med uovertruffen præcision og hastighed. Denne PCB Automatic Printing Machine er designet til forbrugerelektronik, bilindustrien og LED-industrien og påfører loddepasta nøjagtigt på PCB'er op til 900x600 mm. Den har en 7-sekunders printcyklus, ±0,01 mm gentagelsesnøjagtighed og automatiske funktioner som stencilrensning og pastaforsyning. Bygget med topmærker som Panasonic og Rexroth, integreres den problemfrit i smarte fabrikker via Industry 4.0 og MES til overvågning i realtid. Reducer manuelle fejl, sænk omkostningerne og opnå høje udbytter – ideel til komplette SMT-linjer. Med SMEMA-standarder er det nemt at forbinde med andet udstyr for en jævn arbejdsgang. IKT sikrer pålidelig ydeevne gennem strenge tests og global service, der hjælper dig med at skalere fra opstart til højvolumen output.
| Funktion
Printsystemet bruger en buebroophæng med dobbelte højpræcisionstrinmotorer til stabil gummiskraberkontrol. Dette sikrer et jævnt tryk fra 0-15 kg og hastigheder på 10-200 mm/sek., hvilket danner perfekte loddepastaaflejringer. Gentagen positioneringsnøjagtighed når ±0,01 mm, mens udskrivningsnøjagtigheden er ±0,025 mm, og håndterer komponenter med fin pitch uden defekter. Den justerbare gummiskrabervinkel (45°/55°/60°) tilpasser sig forskellige pastatyper, inklusive lim. Realtidsfeedback afbalancerer trykket automatisk, hvilket forhindrer udtværinger eller broer. Denne opsætning minimerer spild og understøtter højhastighedslinjer, hvilket gør den til et kerneaktiv til PCB Automatic Printing Machine-opgaver i krævende miljøer.
Det unikke transportbåndssystem flytter PCB'er med op til 1500 mm/s, med præcise stoppositioner for at undgå papirstop. Sideklemmer og vakuumdyser sikrer pladerne fast og sikrer flad kontakt med stencilen for rene print. Transporthøjden er 900±20 mm, kompatibel med venstre-til-højre eller dobbeltretningsstrømme. Magnetiske stifter og justerbare støtteblokke håndterer skæve PCB'er under 1 %, mens den programmerbare løfteplatform hæver brædder til optimal højde. Dette fuldautomatiske loddeprinter-design reducerer opsætningstiden til under 5 minutter, hvilket øger gennemløbet. Den er bygget til pålidelighed med dele med lav vedligeholdelse som NSK-lejer, ideel til 24/7-operationer i stencilprintermaskiners SMT-opsætninger.
Synssystemet anvender ensartede ringlys og koaksiale kilder til tydelig Mark-punkt-detektion på fortinnede, forgyldte eller FPC-plader. Justerbar belysning i fuld rækkevidde identificerer mærker nøjagtigt, hvilket muliggør automatisk kalibrering for ±10 mm X/Y og ±2° θ justeringer. Parret med en tre-akset platform drevet af direkte tilsluttede motorer opnår den hurtig, præcis justering. Rengøringsmodulet tilbyder tørre, våde, vakuum- eller manuelle muligheder med softwarestyret alkohol- og papirbrug for at spare materialer. En speciel udstødningsmotor sikrer et stærkt vakuumtræk. Denne kombination i den fuldautomatiske stencilprinter holder driften ren og effektiv og understøtter lange kørsler uden afbrydelser.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

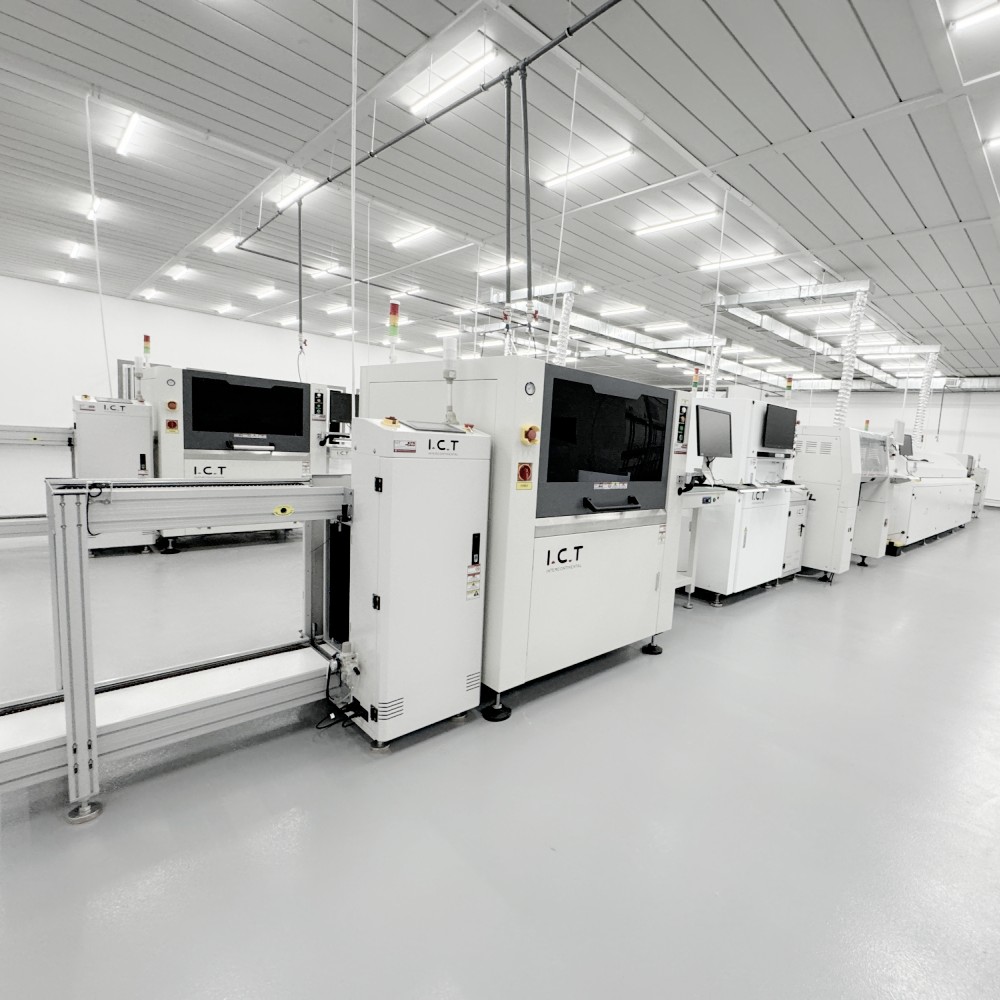

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |

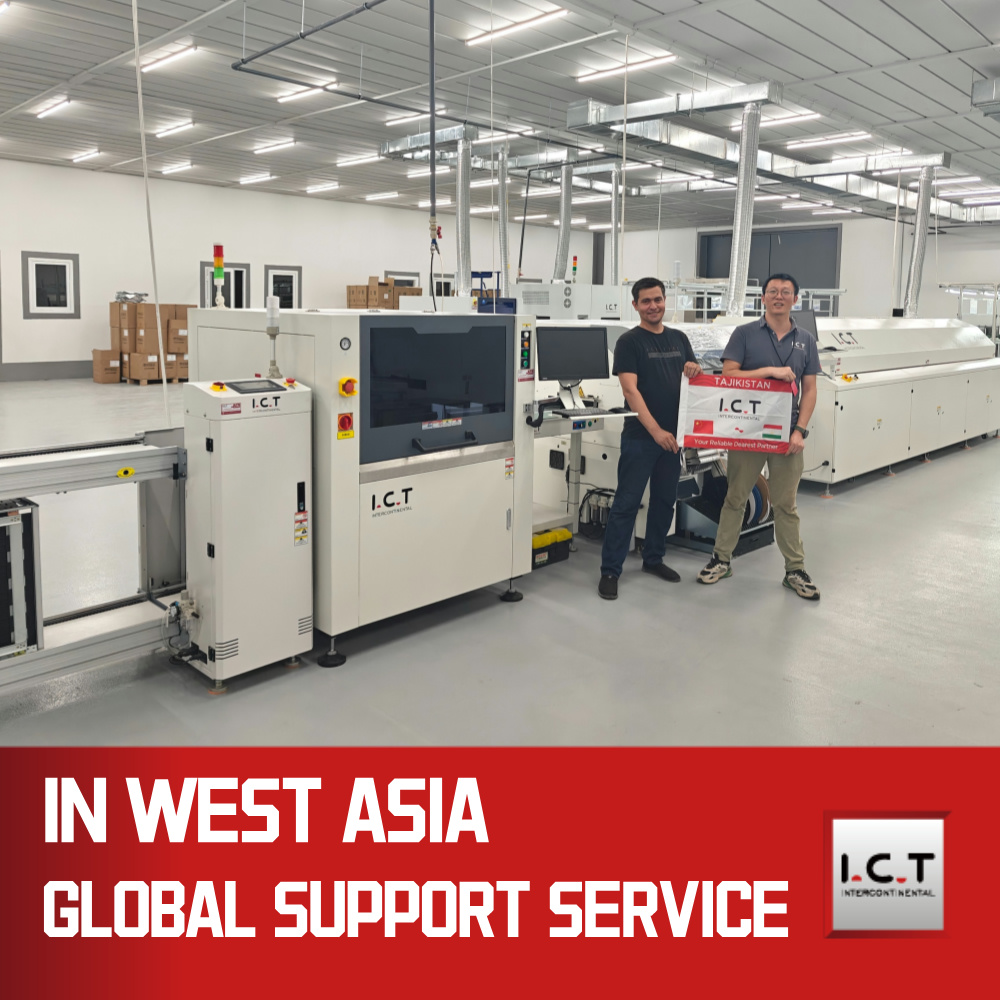

| Video om kundesucces
I et nyligt projekt rejste IKT-ingeniører til en nordamerikansk producent af skønhedsapparater for at installere to komplette SMT-produktionslinjer. Opsætningen omfattede lasermarkeringsmaskiner, SMT-printmaskiner med SPI, Panasonic chipplacere, Heller reflow-ovne, AOI-inspektionsværktøjer, PCB-transportører, PCBA-rensere og automatiserede loddepastaopbevaringsvarmere. Vores team håndterede hvert trin – fra udstyrsjustering til softwareintegration – og sikrede problemfri drift inden for stramme deadlines. Gennem praktisk træning og fejlfinding i realtid optimerede vi linjerne til 99 % oppetid og opfyldte strenge kvalitetsstandarder. Kunden bestod produktionsaccept efter tidsplan og lancerede højvolumenproduktion til globale markeder. Dette samarbejde fremhæver ICT's ekspertise inden for oversøiske implementeringer, hvilket gør komplekse installationer til pålidelige, effektive systemer, der driver forretningsvækst.
| Service og træningssupport
ICT leverer end-to-end-tjenester for at maksimere din PCB Automatic Printing Machine-investering. Fra indledende konsultation og tilpasset linjeplanlægning til installation på stedet sikrer vores globale team hurtig opsætning og minimal afbrydelse. Vi tilbyder skræddersyede træningsprogrammer – både eksternt og personligt – til operatører og vedligeholdelsespersonale, der dækker daglig brug, fejlfinding og Industry 4.0-integration. Løbende support inkluderer 24/7 fjerndiagnostik, reservedelslager og årlige audits for at optimere ydeevnen. Med otte afdelingskontorer over hele verden lokaliserer vi løsninger til hurtige svartider. Uanset om du opgraderer eksisterende linjer eller bygger nye fabrikker, reducerer ICT's one-stop-tilgang risici, reducerer omkostningerne og giver dit team mulighed for vedvarende effektivitet.
| Kundeanmeldelser
Vores kunder er begejstrede for IKT's dedikation. 'Ingeniørerne var professionelle – løste vores SMT-printerproblem i løbet af natten og trænede vores team praktisk,' fortæller et europæisk bilfirma. Skønhedsenhedsproducenter i Nordamerika roser udstyrets pålidelighed: 'Nul nedetid siden installationen; den fuldautomatiske stencilprinter forvandlede vores udbytte.' Emballage får også ros: 'Kasserne ankom perfekt, ingen skader på tværs af verdenshavene.' Hurtige svar skinner igennem: 'E-mails besvaret på timer, dele afsendt samme dag, afspejler vores forpligtelse til en storslået historie,'denne forpligtelse til en storslået partner. en gang.
| Certificeringer og standarder
IKT opretholder de højeste standarder med CE-mærkning for sikkerhed, RoHS-overholdelse for miljøvenlige materialer og ISO9001 for robust kvalitetsstyring. Vores portefølje omfatter flere patenter på printstyringer, rensesystemer og transportteknologi, hvilket sikrer innovative fordele. Disse certificeringer validerer vores processer, fra design til levering, og garanterer pålidelig PCB Automatic Printing Machine-ydelse på verdensplan.
| Om ICT Company og vores SMT Factory
ICT, der blev grundlagt i 2012, er vokset hurtigt til en global platform for krydsværdier med 89 medarbejdere, herunder 20 ingeniører, fordelt på 12.000 m² faciliteter og otte filialer. Vi betjener over 1.600 kunder i 72 lande og leverer komplette SMT fabriksløsninger fra R&D til montage. Vores Dongguan-fabrik byder på internt design, produktion og strenge tests – såsom 48-timers indbrænding og præcisionskalibreringer – under ISO9001 kvalitetssystemer. Med $30 millioner registreret kapital har vi ekspanderet gennem integritet, enkelhed og innovation og lokaliseret støtte til globalisering. Slut dig til tusinder, der har opgraderet fra nul til høj-output-linjer med vores pålidelige, omkostningseffektive teknologi.
