PCB-samlinger med høj tæthed og ekstrem komponentminiaturisering ned til 01005 og 0201 metriske størrelser efterlader nul margen for fejl på fabriksgulvet. Strenge overholdelsesstandarder på tværs af bil-, rumfarts- og medicinske sektorer har forvandlet nul-defekt fremstilling fra en konkurrencefordel til et strengt basiskrav. Producenter kæmper konstant for at afbalancere inspektionshastigheden med absolut nøjagtighed. Vedligeholdelse af linjetakttid holder produktionskvoterne på sporet, men eliminering af flugtfrekvenser og minimering af falske opkald, som er lige så afgørende for det samlede udbytte, som flaskehalse manuelle omarbejdningsstationer.
Evaluering af det optimale Automated Optical Inspection (AOI) system kræver, at man bevæger sig langt ud over de grundlæggende specifikationskrav. Produktionsingeniører skal analysere tekniske realiteter, fysiske fodaftryksbegrænsninger og faktiske gennemløbskapaciteter. Denne analyse nedbryder produktionsafvejningen mellem to industriledere. At forstå nuancerne i en Koh Young vs MEK AOI Machine -implementering giver den klarhed, der er nødvendig for at optimere dine overflademonteringsteknologi (SMT) linjer til 2026 og frem.
Måling vs. inspektion: Koh Young er afhængig af ægte 3D-profilometri (Moiré-interferometri) til absolut måling, hvilket gør den til guldstandarden for komplekse, højpålidelige SMT-linjer.
Alsidighed vs. specialisering: MEK tilbyder meget fleksible 5D/3D-systemer med enestående multi-angle belysning, hvilket giver en stærk fordel i blandet teknologi boards (SMT og THT).
Gennemløbsrealiteter: Mens MEK ofte giver hurtigere rå billedopsamling, reducerer Koh Youngs AI-drevne defektfiltrering drastisk sekundære manuelle gennemgangstid, hvilket ofte resulterer i højere effektiv linjegennemstrømning.

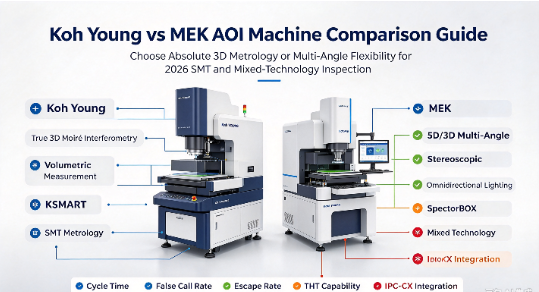

Flagship Model Matchup: Evalueringen kommer ofte ned til Koh Youngs Zenith-serie (f.eks. Zenith 2, Zenith Alpha) mod MEKs ISO-Spector og SpectorBOX modulære systemer.
Cost-to-Performance: MEK præsenterer typisk en lavere initial CapEx og hurtigere implementering til high-mix/low-volume (HMLV) miljøer, hvorimod Koh Youngs højere initiale investering opvejes af overlegen udbyttebeskyttelse i high-volume/low-mix (HVLM) eller missionskritiske applikationer.
Indholdsfortegnelse
Traditionelle 2D AOI-systemer inspicerer kun X- og Y-akserne, så de kan savne højderelaterede defekter og kan blive påvirket af PCB-farver eller reflekterende komponenter. Ægte 3D AOI tilføjer Z-aksemåling for at detektere løftede ledninger, coplanaritetsproblemer og loddevolumendefekter. Det giver mere nøjagtige målinger til komplekse og højdensitets-printkortsamlinger.

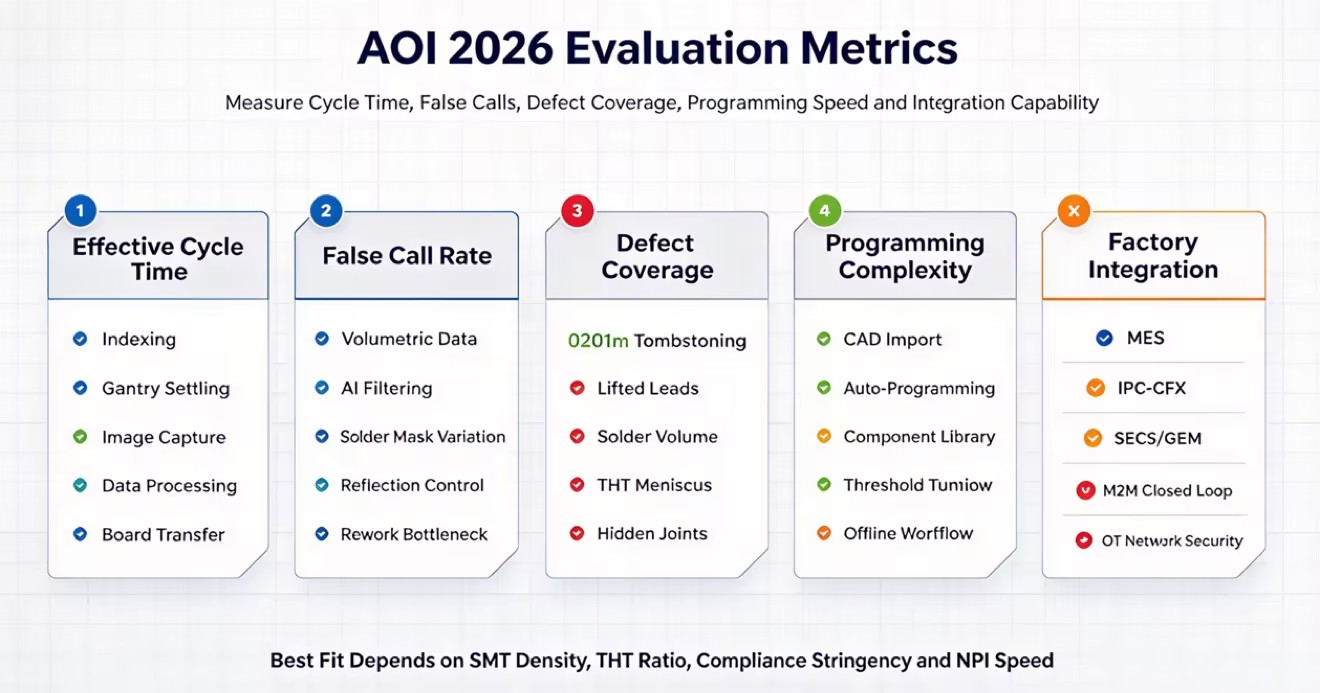

AOI-hastigheden afhænger af mere end kameraets scanningstid. Bordladning, fastspænding, portalbevægelse, billedoptagelse, databehandling og boardoverførsel påvirker alle den samlede cyklustid. Falske opkald kan også bremse produktionen, fordi operatørerne skal gennemgå dem manuelt. Et godt AOI-system bør balancere hurtig inspektion med lave falske opkaldspriser.
Moderne AOI-systemer bruger AI til at opdage defekter og identificere procesændringer, før de forårsager kvalitetsproblemer. Ved at spore ændringer i komponentposition, loddevolumen og Z-aksehøjde kan AI advare operatører, når produktionen begynder at drive. Edge AI kan behandle disse data hurtigt og hjælpe fabrikker med at forbedre kvalitetskontrollen uden at bremse produktionslinjen.
Koh Young bruger multi-way Moiré-teknologi til at inspicere PCB-komponenter fra flere vinkler, hvilket reducerer skygger forårsaget af høje komponenter. Den opretter 3D-data til at måle højden, arealet og volumen af komponenter og loddesamlinger. Dette hjælper med at opdage små defekter på tætte PCB"er og understøtter inspektion baseret på IPC-standarder.
Koh Young Zenith-serien inkluderer Zenith 2, Zenith Alpha og Zenith UHS til forskellige inspektionsbehov. Optiske opløsninger spænder fra 15µm til 10µm, med 10µm-optionen designet til små 0201 metriske komponenter og mikro-BGA"er. Kameraer med høj opløsning og stive portalsystemer hjælper også med at opretholde en stabil 3D-inspektion ved høje hastigheder.
Softwareintegration er en primær differentiator for enhver Koh Young AOI-maskine . KSMART-softwareøkosystemet giver et centraliseret knudepunkt for fabriksdækkende kvalitetsstyring. Det AI-drevne Koh Young Auto Programming (KAP) værktøj reducerer drastisk den tid, der kræves til at opsætte nye boardprofiler. KAP genkender automatisk komponenter fra CAD-data og anvender de korrekte inspektionsparametre baseret på en omfattende centraliseret database.
Desuden giver Machine-to-Machine (M2M)-forbindelse systemet mulighed for at føre måledata i realtid tilbage til Solder Paste Inspection (SPI)-systemer og Pick-and-Place-maskiner. Denne lukkede sløjfe-kommunikation korrigerer automatisk placeringsforskydninger og indsæt volumen afvigelser i farten. Hvis AOI"en registrerer en konsekvent placeringsforskydning, sender den en offset-kommando direkte til mounteren og retter problemet uden menneskelig indgriben.
Koh Young-systemer trives i nul-tolerance fremstillingssektorer. De absolutte målemuligheder gør dem til det førende valg inden for bilelektronik, hvor komponentfejl kan føre til katastrofale sikkerhedsproblemer. Luftfarts- og forsvarsentreprenører stoler på denne teknologi for at opfylde strenge lovgivningsmæssige dokumentationskrav.
Fabrikanter af medicinsk udstyr bruger højopløsnings-metrologien til at sikre, at livskritiske implantater og monitorer fungerer fejlfrit. Derudover drager ultra-højdensitet mobile PCBA-faciliteter fordel af systemets evne til at inspicere mikroskopiske komponenter pakket tæt sammen uden skyggeinterferens. Når absolut sikkerhed er påkrævet, giver ægte 3D-metrologi de nødvendige objektive data.
MEK bruger 5D/3D-billeddannelse og multi-angle belysning til fleksibel PCB-inspektion. Dets 9-kamera system kombinerer et topkamera med otte sidekameraer til at inspicere skjulte loddesamlinger, høje komponenter, J-leads og mågevinger. Dette design hjælper med at opdage defekter, som standard top-down kameraer kan gå glip af.
MEK ISO-Spector M1A kombinerer 3D-inspektion, AI og højhastigheds billedbehandling. SpectorBOX tilbyder fleksibel top-down eller bottom-up inspektion for bølge- og selektive loddelinjer. Dens høje Z-akse frigang understøtter også plader med store kondensatorer, køleplader og andre høje komponenter.
MEK kan inspicere både SMT og THT samlinger, hvilket gør den velegnet til blandet teknologi boards. Bottom-up-inspektion hjælper med at opdage utilstrækkelig lodning, brodannelse, pin-hole-defekter og andre problemer på bølgeloddede ben. Dens fleksible belysning forbedrer også inspektion omkring store THT-komponenter.
MEK er velegnet til høj-mix, lav-volumen produktion, hvor PCB design og komponenttyper ændres hyppigt. Dets fleksible inspektionssystem kan håndtere SMT, THT, tunge kobberplader og forskellige komponentstørrelser. Dette gør det nyttigt for kontraktproducenter og industriel elektronikproduktion.
MEK bruger højhastighedskameraer til hurtigt at optage 2D/3D-billeder, hvilket giver den en fordel i rå scanningshastighed. Koh Young behandler større 3D-datasæt fra Moiré-projektioner, men nyere GPU- og Edge AI-teknologi har forbedret behandlingshastigheden. Begge systemer kan understøtte effektiv inspektion af komplekse PCB-samlinger.
Koh Young er stærk inden for SMT-inspektion, fordi dens 3D-måling kan detektere små defekter såsom 0201 gravsten og problemer med loddevolumen. MEK klarer sig godt med THT og høje komponenter, fordi dets sidekameraer kan inspicere stik, loddesamlinger og områder skjult fra top-down kameraer.
Koh Young bruger 3D højde- og volumenmålinger til at identificere defekter og reducere falske opkald. MEK bruger AI-algoritmer til at adskille reelle defekter fra visuelle forskelle forårsaget af PCB-farver eller reflekterende komponenter. Begge systemer har til formål at reducere falske opkald og forhindre defekte tavler i at bestå inspektionen.
Koh Young bruger KAP-software til at oprette inspektionsprogrammer ud fra CAD-data og automatisk indstille inspektionsparametre. MEK bruger et brugerdefinerbart komponentbibliotek, der giver ingeniører mere kontrol over lys- og inspektionsindstillinger. Begge systemer understøtter MES-integration gennem SECS/GEM- og IPC-CFX-standarder.
Både Koh Young og MEK leverer global teknisk support og reservedelstjenester. Koh Young bruger regionale supportcentre og fjerndiagnostik, mens MEK arbejder gennem regionale distributører og integrationspartnere. Købere bør sammenligne lokale ingeniørers responstider, tilgængelighed af reservedele og serviceniveauaftaler (SLA"er) før køb.
Evaluering Dimension | Koh Young | MEK (Marantz) | Operationel påvirkning |
|---|---|---|---|
Kerneteknologi | Ægte 3D Moiré-interferometri | 5D/3D Multi-Angle Stereoskop | Bestemmer absolut måling vs visuel inspektionsevne. |
SMT-fejlfangst | Ekstraordinær (mikrokomponenter) | Stærk | Kritisk for high-density mobile og medicinske PCBA. |
THT / høje komponenter | Moderat (skyggebegrænsninger) | Enestående (9-kamera system) | Dikterer ydeevne på blandet teknologi og industriplader. |
Falsk opkaldshastighed | Nær nul (volumendata) | Lav (AI-filtreret) | Påvirker direkte manuel omarbejdningsflaskehals og effektiv gennemstrømning. |
Programmeringsmetode | AI Auto-Programming (KAP) | Biblioteksbaseret, der kan tilpasses | Påvirker NPI (New Product Introduction) hastighed og operatørtræning. |
Z-akse frigang | Standard SMT Clearance | Høj clearance muligheder | Bestemmer evnen til at inspicere tavler med massive køleplader eller relæer. |
Den grundlæggende konceptuelle beslutning bunder i valget mellem rigid processtyring og agil tilpasningsevne. At implementere Koh Young-teknologi betyder at forpligte sig til absolut metrologi. Det er en beslutning at måle enhver fysisk dimension af en bestyrelse for at garantere overholdelse af uforsonlige industristandarder. Denne stive kontrol er nødvendig for miljøer, hvor en enkelt defekt er uacceptabel, såsom rumfart eller medicinsk fremstilling.
Omvendt betyder implementering af MEK-teknologi en prioritering af fleksibilitet. Det er en beslutning at bygge en meget tilpasningsdygtig inspektionsproces, der er i stand til at håndtere uforudsigelige produktblandinger, tunge THT-komponenter og forskellige boardlayouts. Producenter skal afstemme deres maskinvalg direkte med deres dominerende produktionsvirkelighed. En stor-volumen facilitet, der kører identiske smartphone boards, har brug for streng standardisering, mens en kontraktproducent, der bygger halvtreds forskellige produkter om ugen, har brug for agile produktionskapaciteter.
Ingen af maskinerne er universelt overlegne på tværs af alle produktionsmiljøer. Det optimale valg afhænger udelukkende af specifik kortkompleksitet, forholdet mellem SMT og THT-komponenter og strengheden af industriens overholdelseskrav. Vælg Koh Young, hvis dit anlæg producerer missionskritiske SMT-tavler med høj tæthed, hvor absolut 3D-måling og lukket sløjfe proceskontrol er obligatoriske for at opfylde automotive eller medicinske standarder. Vælg MEK, hvis du driver et high-mix kontraktproduktionsanlæg, der beskæftiger sig med forskellige printtyper, tunge THT-komponenter og kræver et meget alsidigt system, der er i stand til hurtige omstillinger.
Sammensæt en testbatch af dine mest komplekse, defekt-tilbøjelige PCB-samlinger til at tjene som en benchmark-standard.
Planlæg live demonstrationer med begge leverandører for at køre dine benchmark-tavler og optage den faktiske programmeringstid, der kræves.
Mål den falske opkaldsrate og escape rate under livetesten for at beregne den sande effektive gennemstrømning for dit specifikke produktmix.
Revider dit fabriksareal og netværksinfrastruktur for at sikre kompatibilitet med det fysiske fodaftryk og MES-integrationskravene for den valgte maskine.
A: Koh Young bruger multi-vejs Moiré interferometri til at fange absolutte 3D volumetriske målinger af hver komponent og loddeforbindelse. MEK anvender alsidige 5D/3D multi-vinkel stereoskopiske kamerasystemer, som udmærker sig ved at inspicere komplekse geometrier og skjulte samlinger ved hjælp af rundstrålende belysning.
A: MEK klarer sig generelt bedre til THT-applikationer. Deres systemer tilbyder bottom-up inspektionsmuligheder, modularitet til bølgeloddelinjer og multi-vinkel sidekameraer med høj frigang, der inspicerer høje komponenter og tunge industrielle stik uden skyggeinterferens.
A: Ja. Begge mærker understøtter fuldt ud moderne fabriksintegrationsstandarder, herunder IPC-CFX og SECS/GEM-protokoller. De letter problemfri maskine-til-maskine-kommunikation, hvilket gør det muligt for AOI"en at føre realtidsdata tilbage til loddepastainspektion og pick-and-place-udstyr.
A: Ja. Mens de bruger stereoskopisk billeddannelse i stedet for absolut Moiré-metrologi, registrerer deres avancerede algoritmer og top-down-kameraer med høj opløsning nøjagtigt mikrodefekter, gravsten og brodannelse på tætpakkede overflademonteringsenheder.
A: Koh Young minimerer falske opkald ved at stole på strenge, objektive volumetriske målinger frem for visuel fortolkning. MEK reducerer falske opkald ved at bruge avancerede filtreringsalgoritmer, der lærer at skelne mellem faktiske strukturelle defekter og harmløse visuelle anomalier som varierende loddemaskefarver.
