Standardiseringen af miniaturiserede komponenter (0201 metrisk og derunder) og komplekse IC-pakker har gjort 3D Automated Optical Inspection (AOI) til en obligatorisk kvalitetsgate, der flytter fokus fra grundlæggende defektdetektering til avanceret metrologi, eliminering af falske opkald og problemfri dataintegration. PCBA-producenter står over for en kritisk afvejning mellem inspektionsgennemløb (cyklustid) og absolut målenøjagtighed. Høje falske opkaldshastigheder skaber sekundære flaskehalse på manuelle gennemgangsstationer, hvilket ophæver hastighedsfordelene ved SMT-linjen, mens massive billeddatadata kan belaste fabrikkens it-netværk. At vælge mellem en Mirtec vs Camtek 3D AOI-maskine kræver analyse af deres særskilte optiske arkitekturer, softwareøkosystemer, IT-infrastrukturkrav og tilpasning til specifikke produktionsmiljøer (f.eks. high-mix/low-volume versus avanceret halvlederpakning crossover).
Optisk arkitektur: Mirtec er afhængig af top-down-kameraer med ultrahøj opløsning (op til 25 MP) kombineret med multi-frekvens Moiré-frynseprojektion, der optimerer til hurtig fuldbords SMT-inspektion.
Metrologifokus: Camtek udnytter sine dybe rødder inden for halvleder- og avanceret emballageinspektion og tilbyder overlegne metrologiegenskaber til meget komplekse substrater og mikrobump.
Effekt på udbytte: Begge platforme bruger kunstig intelligens til at filtrere falske opkald, men deres programmeringsarbejdsgange, versionskontrol og biblioteksstyringssystemer dikterer, hvor hurtigt en New Product Introduction (NPI) når optimalt udbytte.
Beslutningsdriver: Mirtec foretrækkes generelt til traditionelle SMT-miljøer med høj hastighed, hvorimod en Camtek 3D AOI-maskine udmærker sig i hybridmiljøer, der kræver præcision i halvlederkvalitet og avanceret substrathåndtering.
Indholdsfortegnelse

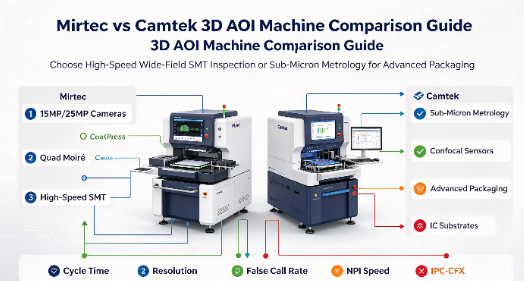

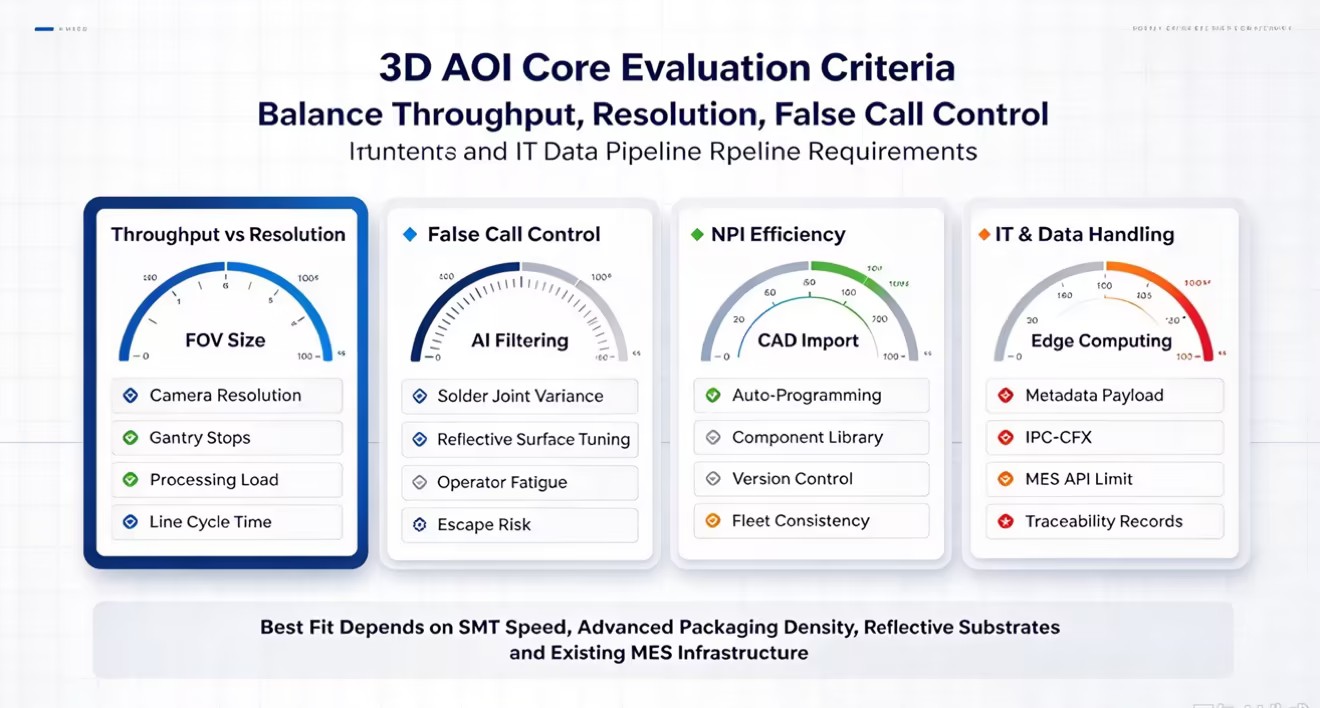

De fysiske grænser for synsfelt (FOV) og billedoptagelseshastigheder dikterer basisydelsen af ethvert optisk inspektionssystem på fabriksgulvet. Kameraopløsning påvirker direkte din evne til at inspicere tætbefolkede tavler uden at bremse hele produktionslinjen. Højere megapixel sensorer fanger et større fysisk område i en enkelt frame. Dette reducerer det samlede antal mekaniske stop, som portalen skal foretage på tværs af printkortet. Behandling af større billedfiler kræver dog en enorm regnekraft ved kanten. Du skal balancere behovet for sub-mikron opløsning i forhold til de strenge krav til cyklustid for SMT-linjen. Hvis inspektionsmaskinen ikke kan holde trit med pick-and-place-udstyret, bliver den straks den primære fabriksflaskehals.
Kameraopløsning | Størrelse for synsfelt (FOV). | Gantry-stop pr. bræt | Behandler belastning | Ideel anvendelse |
|---|---|---|---|---|
12 megapixel | Lille | Høj | Lav | Ældre SMT-plader med lav tæthed |
15 megapixel | Medium | Medium | Moderat | Standard high-mix SMT produktion |
25 megapixel | Stor | Lav | Høj | Mobil PCBA med høj hastighed og høj tæthed |
De sande omkostninger ved et falsk opkald strækker sig langt ud over de få sekunder, det tager en operatør at slette det på omarbejdningsstationen. For mange falske flag påvirker i væsentlig grad arbejdseffektiviteten og fremkalder alvorlig træthed hos operatøren. Når teknikere bruger deres vagter på at rydde hundredvis af ikke-defekter, udvikler de alarmtræthed. Dette er en psykologisk tilstand, hvor operatører begynder mekanisk at godkende flag uden grundig gennemgang. Dette øger drastisk risikoen for, at ægte defekter slipper ud af den manuelle gennemgangsstation og når frem til slutkunden. Et effektivt inspektionssystem undertrykker falske opkald på algoritmisk niveau. Dette sikrer, at menneskelige operatører kun interagerer med ægte uregelmæssigheder, der kræver kritisk ingeniørmæssig vurdering.
High-mix produktionsmiljøer kræver hurtige arbejdsgange til New Product Introduction (NPI). Effektiviteten af offline programmering, auto-tuning-funktioner og centraliserede komponentbiblioteker bestemmer, hvor hurtigt et nyt board bevæger sig fra CAD-stadiet til fuld produktion. Hvis programmører manuelt skal definere inspektionsvinduer og højdetærskler for hver unik komponent, vil NPI-cyklustider skyde i vejret. Moderne systemer tilbyder robust versionskontrol. Dette gør det muligt for procesingeniører at administrere inspektionsbiblioteker på tværs af flere maskiner problemfrit. En indstillet algoritme på linje 1 skal opføre sig identisk, når den implementeres på linje 4.
Moderne 3D-metrologi genererer dagligt terabyte af rå billeddata. Robuste datapipelines håndterer disse enorme filer uden at forårsage netværkstimeouts eller serverregulering. Når et inspektionssystem forsøger at skubbe ukomprimerede 3D-punktskydata til et centraliseret Manufacturing Execution System (MES), overvælder det nemt standard gigabit-netværk. Fabrikker kræver intelligente edge computing-løsninger, der komprimerer data, udtrækker kun de nødvendige metrologimetadata og overfører dem effektivt. Manglende optimering af denne datapipeline resulterer i HTTP 429 API-hastighedsgrænser, tabte pakker og ufuldstændige sporbarhedsregistreringer.
Mirtec nærmer sig optisk inspektion med fokus på at maksimere FOV uden at ofre detaljer på mikronniveau. Deres proprietære kamerateknologi bruger 15MP til 25MP top-down sensorer parret med højhastigheds CoaXPress-grænseflader. Denne massive pixeltæthed gør det muligt for systemet at fange meget detaljerede billeder af 0201 metriske komponenter på tværs af et bredt fysisk område i en enkelt trigger. Ved at reducere antallet af portalbevægelser, der kræves for at dække en standard PCBA, opretholder Mirtec-systemer høje inspektionshastigheder. CoaXPress-grænsefladen sikrer, at den massive datanyttelast fra kameraet når processorenheden med næsten nul latency. Dette holder hardwaren perfekt synkroniseret med softwareanalysen.
For at udtrække præcise 3D højdemålinger anvender Mirtec Digital Multi-Frequency Quad Moiré teknologi. Systemet projicerer komplekse randmønstre på PCBA"en fra fire forskellige vinkler. Da disse mønstre falder over komponenterne og loddesamlingerne, fanger kameraerne faseskiftene i udkanten. Softwaren beregner derefter den nøjagtige 3D-topologi af tavlen. Denne metode identificerer effektivt koplanaritetsdefekter på mågevinge-IC"er, måler loddepastavolumen og detekterer løftede ledninger, der består en standard 2D-inspektion. Multi-frekvens tilgangen gør det muligt for systemet nøjagtigt at måle både stærkt reflekterende overflader og mørke, lysabsorberende komponentlegemer.
Intelli-Sys-softwarepakken driver Mirtec-hardwaren og udnytter i høj grad deep learning-algoritmer til komplekse inspektionsopgaver. Traditionelle regelbaserede algoritmer kæmper med den naturlige varians i loddesamlingens udseende. Mirtec træner sine AI-modeller på enorme datasæt af acceptable og defekte loddesamlinger. Dette giver systemet mulighed for at træffe nuancerede beslutninger, der efterligner menneskelig dømmekraft. Softwaren har avanceret Optical Character Recognition (OCR). Denne AI-drevne OCR læser laser-ætsede varenumre på stærkt reflekterende IC-pakker, selv når fluxrester eller dårlig belysning delvist skjuler teksten. Dette sikrer streng komponentsporbarhed på tværs af produktionsgulvet.
En Camtek 3D AOI Machine nærmer sig inspektion fra et metrologi-først perspektiv, stærkt påvirket af virksomhedens dybe rødder inden for halvlederfremstilling. Sensorteknologien opnår en nøjagtighed på under mikron, hvilket er afgørende ved inspektion af mikrobuler, kobbersøjler og stærkt reflekterende matriceoverflader. Camtek bruger specialiserede belysningsteknikker og konfokale eller interferometri-baserede sensorer til at fange præcise topografiske data. Dette gør det muligt for systemet at måle funktioner, der er fysisk for små eller for reflekterende til, at standard frynseprojektionssystemer kan løses nøjagtigt. Fokus forbliver på absolut måling repeterbarhed snarere end blot højhastighedsfejlmarkering.
Camtek har tydelige strukturelle fordele ved inspektion af avanceret emballage, IC-substrater og High-Density Interconnect (HDI)-kort. Disse substrater har ekstrem skævhed, stærkt reflekterende guldpuder og mikroskopiske sporgeometrier. Camtek kalibrerer sine optiske motorer specifikt til at håndtere den spejlende refleksion af bart silicium og polerede metaller. Materialehåndteringssystemerne i maskinen transporterer ultratynde eller fleksible underlag uden at inducere stress eller vibrationer. Vibration ville ellers ødelægge sub-mikron metrologidata. Dette gør platformen særdeles velegnet til hybridproduktionsmiljøer, der bygger bro mellem SMT og halvledersamling.
Kategorisering af fejl i et Camtek-system rækker ud over simple beståede/ikke-beståede metrics. Den proprietære software integreres direkte med ydelsesstyringssystemer på halvlederniveau. Den klassificerer defekter baseret på komplekse morfologiske regler og historiske udbyttedata. Når du inspicerer tusindvis af mikrobump på et enkelt substrat, samler systemet metrologidataene for at identificere systemiske procesdrift. For eksempel kan den registrere en lille forskydning i pletteringsbadets koncentration længe før der opstår hårde defekter. Denne proaktive datahåndtering gør det muligt for procesingeniører at justere upstream-udstyr dynamisk og opretholde høje udbytterater på ekstremt dyre avancerede emballageprodukter.
Begge systemer kan opdage almindelige SMT-defekter, men deres styrker er forskellige. Mirtec bruger Quad Moiré-teknologi til hurtig detektering af løftede ledninger og gravsten på standard PCB"er, mens Camtek fokuserer på detaljeret måling af mikroskala loddeegenskaber og komplekse avancerede substrater.
Høje komponenter kan skabe skygger, der skjuler små komponenter i nærheden under 3D-inspektion. Mirtec bruger flere projektorer og sidekameraer til at inspicere disse skjulte områder, mens Camtek bruger specialiseret optik og Z-akse fokal stabling. Begge tilgange hjælper med at reducere blinde vinkler på plader med høj tæthed.
AI hjælper med at reducere manuel programmering og forbedre defektklassificering. Mirtec fokuserer på hurtig AI-opsætning til standard SMT-komponenter og produktionslinjer, mens Camtek bruger AI til mere kompleks defektanalyse på halvledersubstrater. Dette understøtter forskellige inspektionsbehov og produktionsmiljøer.
Begge systemer leverer centraliserede værktøjer til styring af inspektionsprogrammer og komponentbiblioteker på tværs af flere maskiner. Mirtec fokuserer på hurtig biblioteksdeling mellem SMT-linjer, mens Camtek leverer detaljeret versionskontrol, revisionsregistreringer og brugertilladelser til produktionsmiljøer, der kræver streng sporbarhed.
Teknisk funktion | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Primær ansøgning | Højhastigheds SMT, standard til kompleks PCBA | Avanceret emballage, IC-substrater, HDI |
Optisk kerne | 15MP/25MP CoaXPress + Quad Moiré | Sub-mikron konfokale/interferometriske sensorer |
Shadow Mitigation | 8 projektion + 4 sidekameraer | Avancerede optiske motorer og focal stabling |
AI fokus | Loddeforbindelsesvarians, OCR, hurtig NPI | Morfologisk defektklassifikation, udbytteanalyse |
Dataintegration | Standard MES, IPC-CFX overensstemmelse | Halvlederudbyttestyringssystemer |
Closed-loop-systemer forbinder AOI med SPI, Pick-and-Place og andet produktionsudstyr. Når AOI registrerer gentagne placeringsfejl, kan systemet sende korrektionsdata opstrøms. Mirtec fokuserer på M2M-kommunikation inden for SMT-linjer, mens Camtek forbinder inspektionsdata med bredere udbyttestyringssystemer til avanceret emballage.
3D AOI-systemer genererer store mængder billed- og måledata, der kan øge netværksbelastningen. Mirtec bruger edge computing til at behandle data lokalt og sende vigtige inspektionsresultater til MES, mens Camtek bruger datakomprimering til at administrere detaljerede halvlederinspektionsposter. Begge tilgange hjælper med at reducere netværkspresset, samtidig med at vigtige produktionsdata bevares.
Både Mirtec og Camtek sender inspektionsdata til fabrikssystemer til kvalitetsanalyse og sporbarhed. Mirtec leverer visuelle dashboards til defekttyper, falske opkald og maskinydelse, mens Camtek fokuserer mere på detaljerede SPC og langsigtede metrologitrends. Disse værktøjer hjælper ingeniører med at identificere procesændringer og forbedre produktionskvaliteten.
Planlæg en benchmark-demonstration ved hjælp af din mest komplekse PCBA, inklusive et kendt defekt kort, for at evaluere den faktiske programmeringstid og defektoptagelseshastigheder.
Overvåg dine aktuelle falske opkaldstakster og kategoriser dem efter komponenttype for at identificere specifikke optiske blinde vinkler på din eksisterende SMT-linje.
Evaluer din fabriksnetværksbåndbredde og MES API-grænser med din it-afdeling for at sikre, at infrastrukturen kan håndtere kontinuerlige 3D-metrodatanyttelaster.
Test offline programmeringssoftwaren under leverandørevalueringen for at måle den nøjagtige tid, der kræves for at bygge et nyt komponentbibliotek fra bunden.
A: Mirtec bruger top-down-kameraer med ultrahøj opløsning parret med multi-frekvens Moiré-frynseprojektion til højhastigheds-wid-field SMT-inspektion. Camtek anvender specialiserede konfokale eller interferometri-baserede sensorer designet til sub-mikron metrologi, med fokus på ekstrem præcision for halvledere og avancerede emballagesubstrater.
Sv: Camtek håndterer stærkt reflekterende overflader ved at bruge avancerede optiske motorer og specialiserede belysningsteknikker, der er kalibreret til spejlende refleksion. Dette gør det muligt for sensorerne at fange nøjagtige topografiske data på blottet silicium, polerede metaller og mikrobuler uden datatab, der typisk forårsages af blænding i standardprojektionssystemer.
A: Mirtec er generelt bedre egnet til miljøer med højt mix og lavt volumen. Dens Intelli-Sys-software og AI-drevne autoprogrammering muliggør hurtige arbejdsgange til introduktion af nye produkter. Evnen til hurtigt at tune algoritmer og implementere centraliserede komponentbiblioteker reducerer opsætningstiden betydeligt under hyppige linjeskift.
A: Mirtec dæmper skyggeeffekter ved at anvende en multi-kamera-arkitektur, typisk med en 8 Projection plus 4 Side Camera-konfiguration. Når en høj komponent blokerer den top-down frynseprojektion, fanger sidekameraerne de skyggefulde områder, hvilket sikrer, at mindre tilstødende komponenter bliver fuldt inspiceret.
A: Ja. For at forhindre netværksregulering og API-timeout bruger begge systemer edge computing til at behandle rå billeddata lokalt. De komprimerer de massive 3D-punktskyer til lette metadata-nyttelaster og transmitterer kun væsentlige pass/fail-metrikker og højdedata til MES via standardprotokoller.
A: AI reducerer falske opkald ved at erstatte stive, regelbaserede tærskler med deep learning-modeller trænet på store datasæt af acceptable og defekte led. AI forstår den naturlige, acceptable varians i loddets udseende, hvilket gør det muligt præcist at klassificere komplekse anomalier, der udløser falske flag i traditionelle algoritmer.
