Regelbaseret Automated Optical Inspection (AOI) fejler på moderne PCBA-linjer med høj tæthed. Du kan ikke stole på statiske tærskler, når du inspicerer 01005-komponenter eller tætpakkede BGA-kort. AI-drevet defektdetektion fungerer som basiskravet for enhver seriøs overflademonteringsteknologi (SMT) operation. Høje tal for falske opkald og lange manuelle gennemgangstid dræber linjehastigheden. De ødelægger udbyttemargener og brænder operatører ud, hvilket direkte fører til sekundære inspektionsfejl.
Produktionsledere står over for en konstant kamp på fabriksgulvet. Traditionelle deterministiske algoritmer kæmper for at skelne mellem acceptable procesvariationer og faktiske defekter på tætbefolkede tavler. Et lille skift i silketryk eller harmløse fluxrester udløser ofte et maskinstop, hvilket tvinger en menneskelig operatør til at verificere en perfekt god tavle.
Vi evaluerer, hvordan to store aktører konstruerer deres 3D AOI-hardware og AI-software til at løse disse flaskehalse. Vi vil se på den nøjagtige mekanik af deres inspektionshoveder, deres maskinlæringsrammer, og hvordan de klarer sig på aktive fabriksgulve. Denne opdeling fjerner markedsføringskravene om at fokusere på inline-ydeevne, fejludslipsrater og faktisk programmeringseffektivitet.
AI-programmeringseffektivitet: Kontrast Viscoms vAI ProVision-ramme med SAKIs proprietære AI-motor vedrørende opsætningstider for New Product Introduction (NPI) og automatiseret programgenerering.
Falsk positiv reduktion og smart gennemgang: Fremhæv de kritiske målinger til evaluering af, hvordan hvert system skelner mellem acceptable tolerancer og kritiske defekter, og hvordan AI-assisterede gennemgangsstationer minimerer manuel verifikationstid.
Dyb 3D-inspektion: Opsummer, hvordan begge mærker tackler skjulte defekter og skyggelægning af høje komponenter ved hjælp af avancerede billedteknologier og intelligente algoritmer.
Integration og skalerbarhed: Skitser begge platformes parathed til smart fabriksoverholdelse, lukket sløjfe MES-integration og kontinuerlig maskinlæringsforfining.
Indholdsfortegnelse

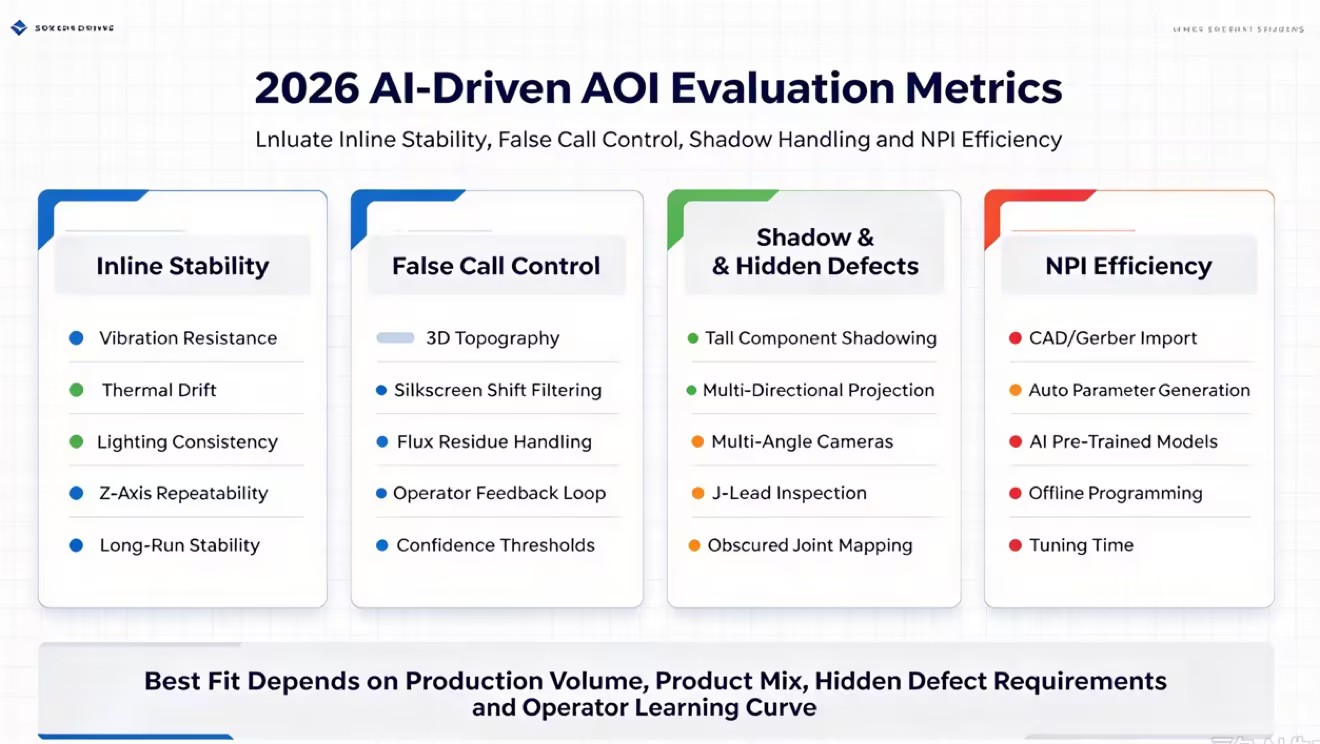

AOI-ydeevne bør måles på rigtige SMT-linjer, ikke kun ved kameraopløsning eller maksimal inspektionshastighed. Fabriksvibrationer, lysændringer og temperaturskift kan påvirke billedkvaliteten og inspektionsnøjagtigheden. Et pålideligt AOI-system bør opretholde stabil ydeevne under faktiske produktionsforhold.
AI hjælper AOI-systemer med at genkende normale variationer i loddesamlinger og komponentplacering, hvilket reducerer unødvendige falske opkald. Moderne systemer kan også lære af operatørfeedback under fejlgennemgang. Dette reducerer manuel inspektionstid, sænker operatørens arbejdsbyrde og forbedrer inspektionseffektiviteten over tid.
SAKI kombinerer højopløselige kameraer med multi-frekvens faseforskydningsprojektion for præcis 3D-inspektion. Belysning i flere retninger hjælper med at reducere skygger fra høje komponenter og forbedrer Z-aksemåling af komponenter og loddesamlinger, inklusive skjulte områder på PCBA"er med høj tæthed.
SAKI bruger AI til at importere CAD- og Gerber-data, bygge komponentbiblioteker og automatisk oprette indledende inspektionsindstillinger. Dens AI analyserer også 3D-loddesamlingsdata for at detektere defekter såsom løftede ledninger, brodannelse og utilstrækkelig lodning, hvilket reducerer behovet for manuel programmering og 2D-visuel kontrol.
SAKI er velegnet til højvolumenproduktion, hvor stabil inspektion og lave falske opkaldsrater er vigtige. Dens NPI-proces kombinerer CAD-data, komponentbiblioteker, AI-genererede parametre og automatisk tuning ved hjælp af rigtige tavler. Operatører kan dog have brug for yderligere træning, og tilpassede komponenter kan kræve flere inspektionsdata, før AI-modellen bliver pålidelig.
Sensorhovedteknologien i en standard 2026 Viscom AOI Machine repræsenterer en højt specialiseret tilgang til optisk dataindsamling. Viscom er stærkt afhængig af kamerasystemer med flere vinkler, der omgiver en central ortogonal sensor i høj opløsning. Dette array fungerer sammen med avancerede frynseprojektionsmoduler. Projektorerne kaster præcise lysmønstre hen over brættet, mens de vinklede kameraer fanger deformationen af disse mønstre over komponenterne.
Viscom udvikler denne hardwarekonfiguration specifikt til at identificere skjulte defekter. De vinklede kameraer kigger under kanterne på visse komponenter og inspicerer fileterne af J-bly-pakker, der forbliver skjult set fra oven og ned. Dyb 3D-inspektion er helt afhængig af disse multi-perspektiv data. Systemet rekonstruerer en meget nøjagtig 3D-model af PCBA"en, hvilket gør det muligt for softwaren at måle loddevolumen og komponentens koplanaritet med ekstrem præcision.
Viscoms vAI ProVision bruger AI til at analysere CAD-data og automatisk oprette inspektionsindstillinger baseret på komponenttyper og IPC-standarder. Det reducerer manuelt arbejde såsom tegning af inspektionsområder og indstilling af højdegrænser, hjælper ingeniører med at skabe inspektionsprogrammer hurtigere og fokusere på mere komplekse komponenter.
Viscom er velegnet til høj-mix, høj pålidelig produktion såsom bil- og rumfartsproduktion. Its vAI ProVision software supports faster NPI and frequent product changes, while multi-angle inspection helps meet strict inspection requirements. Mere komplekse inspektionsopgaver kan dog kræve yderligere opsætning og systemintegration.

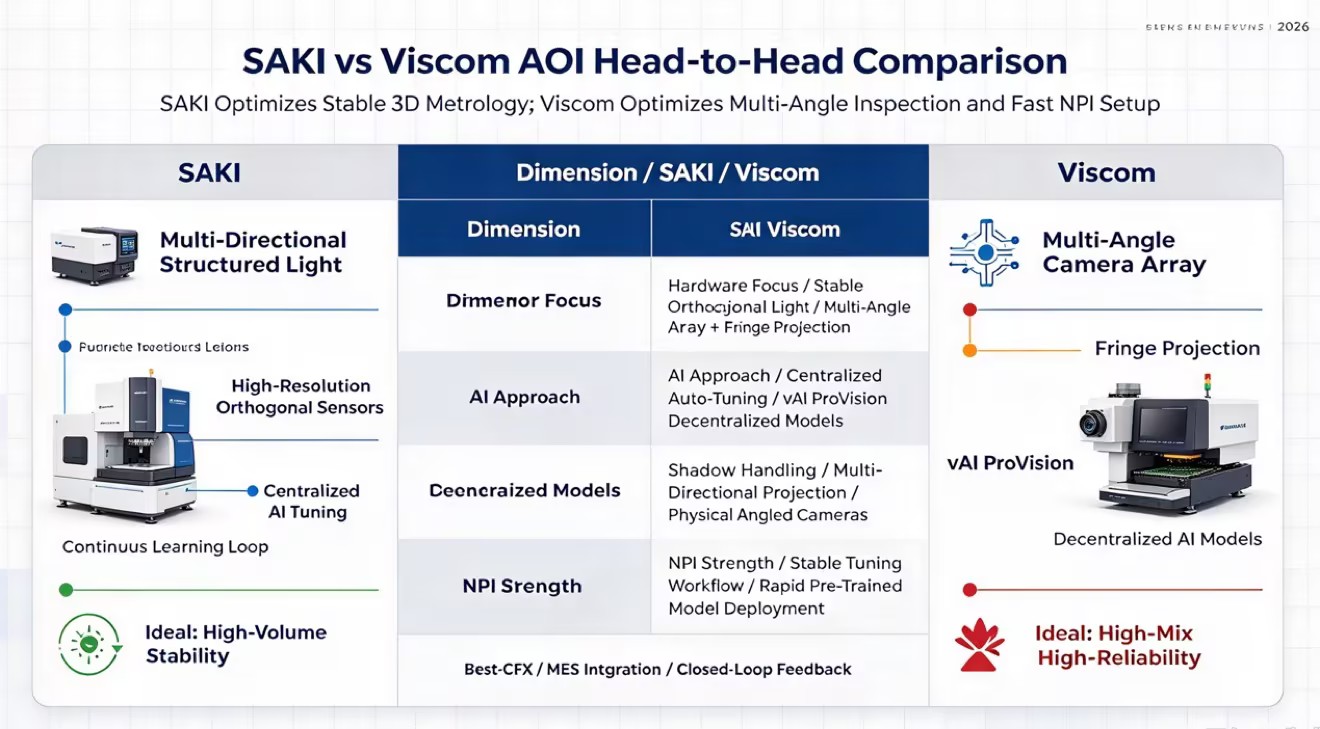

For at forstå hardware- og softwareforskellene kan vi se på, hvordan begge systemer griber inspektionsprocessen an:
Systemfunktion | SAKI arkitektur | Viscom arkitektur |
|---|---|---|
Primært sensordesign | Høj opløsning ortogonal med faseforskydning | Ortogonal kombineret med multi-angle kamera array |
Skyggeafbødningsstrategi | Flervejs struktureret lysprojektion | Fysisk inspektion af vinklet kamera og udkantsprojektion |
NPI Software Engine | Centraliseret AI auto-tuning | vAI ProVision decentraliserede modeller |
Ideelt produktionsmiljø | Kontinuerlige kørsler med højt volumen, lavt mix | Højblanding, høj pålidelighed (bil/luftfart) |
Maksimering af vAI ProVisions muligheder kræver ofte dyb integration med Viscoms proprietære datastyringsværktøjer. Hardware-fodaftrykket af flervinklet sensorhoved kan også være større end konkurrerende systemer, hvilket kræver omhyggelig integration i eksisterende SMT-linjer. Komplekse AI-evalueringer, der bruger data fra alle vinklede kameraer, introducerer samtidig behandlingsoverhead, hvilket marginalt påvirker cyklustider på ekstremt tætte boards.
Sammenligning af en SAKI vs Viscom AOI-maskine kræver, at man analyserer, hvordan deres respektive neurale netværk filtrerer acceptable PCB-variationer fra. Silketrykskift, fluxrester og mindre misfarvning af substratet udløser falske positiver i ældre systemer. SAKI bruger en meget centraliseret AI-model, der filtrerer disse visuelle anomalier ved at prioritere topografiske 3D-data over 2D-farvevariationer. Viscoms neurale netværk udnytter multi-vinkel billeddataene til at krydsreference anomalier, hvilket sikrer, at en skygge forårsaget af fluxrester ikke misfortolkes som en manglende loddefilet.
Granulær kontrol over AI-sikkerhedstærskler adskiller sig mellem de to platforme. Viscom giver ingeniører detaljerede skydere til at justere strengheden af vAI ProVision-modellerne, hvilket giver mulighed for hurtige justeringer i farten. SAKIs system automatiserer disse tærskler baseret på den kontinuerlige læringsløkke, hvilket kræver mindre manuel indgriben, men tilbyder lidt mindre øjeblikkelig manuel tilsidesættelse. Begge systemer håndterer dyb 3D-inspektion for skjulte defekter effektivt, selvom Viscoms fysiske kameravinkler giver en fordel i inspektion af meget komplekse PCBA-geometrier med alvorlig skygge.
Både SAKI og Viscom bruger AI-assisteret gennemsynssystemer for at reducere manuel inspektionstid. SAKI giver klare 3D-defekter og referencebilleder, mens Viscom tilbyder flere kameravisninger og mere detaljerede inspektionsdata. Begge systemer kan lære af operatørfeedback for at reducere gentagne falske opkald over tid.
Begge systemer bruger CAD- og Gerber-data til offline programmering, men deres arbejdsgange er forskellige. SAKI bruger en struktureret AI-tuning-proces, der fokuserer på stabil inspektion, mens Viscoms vAI ProVision bruger præ-trænede AI-modeller til at skabe programmer hurtigere og reducere manuel opsætning under NPI.
SAKI og Viscom understøtter IPC-CFX til integration med MES og andet SMT udstyr. Begge systemer kan dele AOI-data med SPI- og Pick-and-Place-maskiner for at identificere procesændringer og understøtte automatiske korrektioner. Dette hjælper med at reducere defekter og forbedre produktionskontrollen.
SAKI og Viscom nærmer sig udfordringen med elektronikfremstilling med forskellige ingeniørfilosofier. SAKI prioriterer robust optisk hardwarestabilitet og meget centraliseret, automatiseret AI-tuning for at opnå maksimal inline-konsistens. Viscom fokuserer stærkt på sensorindsamling med flere vinkler og hurtig softwareimplementering gennem vAI ProVision for at dominere miljøer med høj miks og høj kompleksitet.
Faciliteter, der prioriterer lange produktionsserier, eksisterende SAKI-flådekompatibilitet og absolut modstand mod miljøvariabler, bør shortliste SAKI. Miljøer, der kræver hurtige NPI-vendinger, stringent 3D-compliance for skjulte defekter og granulær kontrol over AI-parametre vil finde Viscoms arkitektur yderst effektiv.
For at komme videre med din AOI-evaluering skal du udføre følgende trin:
Sammensæt en testbatch af dine mest komplekse PCBA"er, specifikt inklusiv tavler med kendte historiske defektudslip.
Planlæg inline-prøver med begge leverandører på dit aktive SMT-gulv for at måle den faktiske reduktion af falske opkald under virkelige termiske og vibrationsforhold.
Evaluer softwaregrænsefladen med dine nuværende maskinoperatører for at måle indlæringskurven og gennemgå stationens ergonomi.
Bekræft IPC-CFX-kompatibilitet med dit eksisterende Manufacturing Execution System (MES) for at sikre, at datalogning i lukket sløjfe fungerer korrekt.
A: Viscom integrerer neurale netværk med 3D-franseprojektionsdata. AI"en analyserer multi-vinkel 3D topografien af en komponent eller loddeforbindelse. I stedet for at stole på stive geometriske regler, forstår maskinlæringsmodellen den naturlige varians af acceptable loddefileter og komponentplaceringer. Dette gør det muligt at skelne mellem ægte kritiske defekter og acceptable procesvariationer, hvilket drastisk reducerer falske alarmer og manuel gennemgangstid.
Sv: Viscom tilbyder generelt hurtigere NPI-turaround på grund af dets vAI ProVision-software, som aggressivt anvender forudtrænede AI-modeller på importerede CAD-data for automatisk at generere inspektionsparametre. SAKI har værktøjer til automatisk programmering, men dens arbejdsgang kræver en mere metodisk AI-drevet tuning-fase på de første par fysiske boards, der prioriterer langsigtet stabilitet frem for øjeblikkelig opsætningshastighed.
A: Ja. Begge platforme er fuldt udstyret til smarte fabriksøkosystemer. De understøtter industristandardkommunikationsprotokoller, herunder IPC-CFX og SECS/GEM. Dette muliggør problemfri integration med eksisterende Manufacturing Execution Systems (MES) til datalogning i realtid, sporbarhed og feedback med lukket sløjfe med andet SMT-linjeudstyr.
A: Begge maskiner bruger avanceret billedbehandling til at kortlægge bordtopografi. SAKI bruger struktureret lysprojektion i flere retninger for at eliminere skygger forårsaget af høje komponenter. Viscom anvender et kamerasystem med flere vinkler kombineret med frynseprojektion for fysisk at se under komponentkanter. Intelligente algoritmer rekonstruerer derefter disse data til en præcis 3D-model for at inspicere skjulte loddesamlinger.
Sv: Hardwarevedligeholdelse involverer rutinemæssig optisk kalibrering, rensning af sensorlinser og verifikation af projektorjustering for at sikre Z-aksens nøjagtighed. Softwarevedligeholdelse er lige så kritisk. Ingeniører skal løbende opdatere centraliserede komponentbiblioteker og administrere AI-modeldrift ved at tilføre systemet nye data, når komponentleverandører eller PCB-fabrikanter skifter.
A: AI-modeller tilpasser sig gennem kontinuerlige læringsmuligheder og smarte feedback-sløjfer. Når en operatør klassificerer en anomali på en ny komponent som en falsk positiv, opdaterer systemet sin interne vægtning. Ingeniører opdaterer centraliserede komponentbiblioteker offline ved at tilføre AI CAD-data og prøvebilleder af de nye dele uden at standse den aktive produktion.
