Nitrogen reflow lodning er en reflow proces, der bruger nitrogen til at reducere ilt omkring et printkort, mens loddepasta smelter. Den kontrollerede atmosfære kan reducere oxidation, forbedre befugtning og øge processtabiliteten til krævende SMT-enheder.
Nitrogen er ikke en erstatning for god udskrivning, placering, profilering eller inspektion. Det fungerer bedst, når det behandles som en del af en komplet fremstillingsproces. Denne vejledning forklarer, hvordan nitrogentilbagestrømning fungerer, hvordan man vælger et iltmål, hvornår nitrogen er nyttigt, og hvordan man kontrollerer driftsomkostningerne.
Efter udskrivning af loddepasta og komponentplacering går printkortet ind i reflow-ovnen. Pladen passerer gennem forvarmnings-, iblødsætnings-, reflow- og kølezoner. Under denne cyklus smelter pastaen og danner elektriske og mekaniske forbindelser.

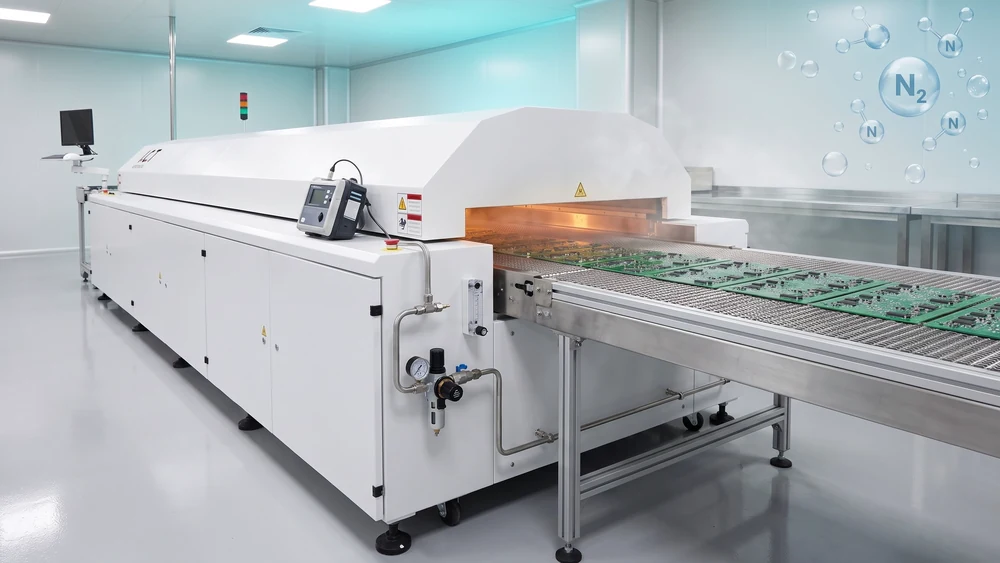

I en nitrogentilbagestrømningsovn fortrænger nitrogen meget af luften inde i procestunnelen. Dette skaber et miljø med lavt iltindhold omkring PCB"en og det smeltede loddemateriale.
Ilt reagerer med kobber, komponentafslutninger og loddepulver ved høj temperatur. Oxidlag kan bremse spredning af loddemidler og gøre befugtning mindre konsistent. En atmosfære med lavt iltindhold giver fluxen et renere miljø til at fjerne overfladeoxider i.
Nitrogentilbageløbsovnprocessen omfatter gasforsegling , iltmåling, flowkontrol, termisk profilering og alarmstyring. Det er mere end at tilføje en nitrogentilførselsledning til en almindelig ovn.
Nitrogen kommer ind gennem injektionspunkter eller fordelingsmanifolder. Ovndesignet flytter gassen gennem varmezonerne, mens udstødningssystemet fjerner fortrængt luft. Godt udstyr holder atmosfæren stabil over hele linjen.

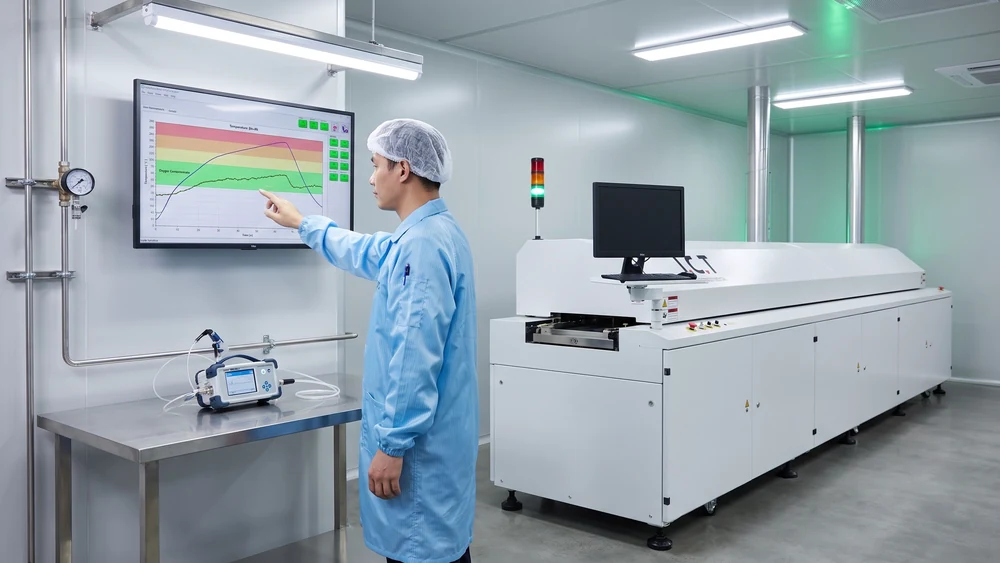

Sensorplacering har betydning. En lav iltmåling på et tidspunkt beviser ikke, at hver zone har den samme tilstand. Dørtætninger, transportøråbninger, udstødningsbalance og pladebelastning kan skabe lokale forskelle.
Produktionshold definerer normalt et normalt iltmål, en alarmgrænse og en handlingsgrænse. De korrekte værdier afhænger af loddepasta, legering, pladefinish, komponentdensitet og krav til pålidelighed.
Målet bør altid omfatte et målested og driftstilstand. "Under 1.000 ppm" er ufuldstændig, hvis sensorpositionen og belastningsmønsteret ikke registreres.
Nitrogen kan forbedre loddespredning på oxiderede overflader. Det kan reducere ikke-vædning, affugtning, loddekugler og inkonsekvent filetudseende. Fordelene er normalt mere synlige, når et produkt allerede har et smalt procesvindue.
En nyttig sammenligning af nitrogen og luftatmosfære bør omfatte førstegangsudbytte, efterbearbejdningsomkostninger, pastaadfærd, gasforbrug, energiforbrug og kundekrav.
Mange standardsamlinger kan køre med succes i luft. Et bræt med generøs pudegeometri, stabil pasta, en pålidelig termisk profil og tilstrækkelig procesmargin får måske ikke nok ud af nitrogen til at retfærdiggøre de ekstra omkostninger.
Kør en kontrolleret sammenligning, før du træffer en beslutning. Hold brætrevisionen, indsæt partiet, stencilen, profilen, transportbåndets hastighed og indlæsningsmønsteret konsekvent.
Oxidlag øger modstanden mellem smeltet loddemetal og puden eller komponentafslutningen. Loddet kan trække sig væk fra overfladen, spredes ujævnt eller efterlade en ufuldstændig filet.
Formålet med oxidationskontrol under reflow er at reducere ilteksponering, mens metaloverfladerne og loddemetal er varme.
Nitrogen kan ikke fikse et snavset PCB, utilstrækkelig pasta, dårlig stencilfrigivelse, fejlplacering af komponenter eller en forkert termisk profil. Bordopbevaring, pastahåndtering, stencilrengøring og printinspektion er fortsat afgørende.
Brug nitrogen til at forbedre en identificeret atmosfærerelateret begrænsning. Brug det ikke som en erstatning for grundlæggende procesdisciplin.
Start med loddepastaleverandørens atmosfæreanbefaling. Gennemgå derefter pladefinish, eksponeret kobber, komponentbestigning, termisk masse, spidstemperatur og tid over liquidus.
Nitrogentilbageløbsiltniveauet skal angives med et målepunkt og produktionsbelastningstilstand .
Kør en baseline ved den aktuelle iltindstilling. Test derefter et eller flere lavere mål ved hjælp af repræsentative produktionstavler. Efterse befugtning, brodannelse, tømning, gravsten, loddekugler, filetform og førstegangsudbytte.
Vælg det laveste mål, der giver en stabil og økonomisk fornuftig proces. Et lavere tal er ikke automatisk bedre, hvis det ikke forbedrer produktkvaliteten.

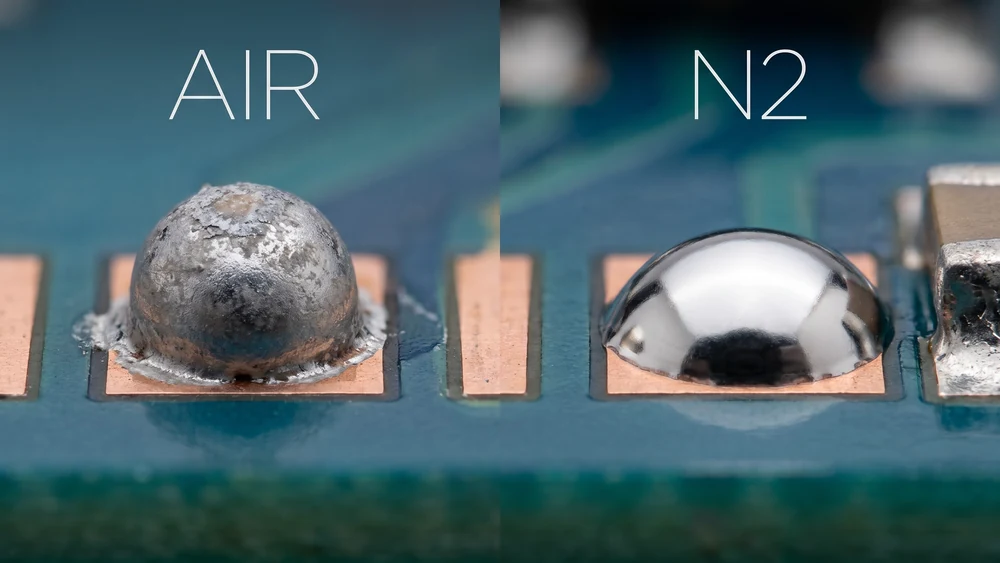

God befugtning skaber en kontinuerlig forbindelse mellem loddemetal, pude og komponentafslutning. Loddet spredes over det tilsigtede pudeområde og danner en passende filet.
En kontrolleret atmosfære kan understøtte loddebefugtning og fugekvalitet ved at reducere oxidbelastningen under væskefasen.
Brug konsekvente inspektionskriterier. Kombiner automatisk optisk inspektion med mikroskopgennemgang. Brug røntgeninspektion til skjulte samlinger og tværsnitsanalyse, når pålideligheden er kritisk.
Spor fejl efter type. Nitrogen kan reducere ikke-befugtning, mens det har ringe effekt på trykrelateret brodannelse. At adskille fejlårsager fører til bedre beslutninger.
Nitrogen bliver mere attraktivt, når et produkt har en fin pitch, små passive komponenter, blotlagt kobber, vanskelige overfladefinisher, højtemperatur blyfri pasta eller krævende krav til pålidelighed.
Automotive, medicinske, rumfarts-, kraftelektronik- og industrielle samlinger kan også have dokumenterede atmosfærekrav.
Beslutningen om anvendelse af nitrogentilbagestrømning bør omfatte defektforebyggelse, omarbejdningsarbejde, skrot, feltpålidelighed, gasomkostninger, produktionsvolumen og krav til kundegodkendelse.
Et kort produktionsforsøg giver ofte mere brugbar evidens end en generel udsagn om nitrogenkvalitet.
Fin-pitch-puder og små afslutninger giver mindre plads til procesvariation. En lille ændring i pastavolumen, justering, oxidtilstand eller termisk balance kan skabe en synlig defekt.
Til fin-pitch SMT-samling kan nitrogen hjælpe med at bevare befugtningskonsistensen. Det erstatter ikke nøjagtig udskrivning og placering.
Brug en passende stenciltykkelse, åbningsdesign, pastatype og inspektionsstrategi. Tjek komponentens koplanaritet og pudens design. Profil både små og store termiske funktioner på samme bræt.
Blyfri legeringer bruger generelt højere reflow temperaturer end tin-bly legeringer. Højere temperaturer øger oxidationstrykket og reducerer den tilgængelige margen for fluxaktivitet.
Den blyfri nitrogentilbagestrømningsproces kan understøtte bedre befugtning og et mere stabilt udseende, især når der anvendes SAC-legeringer.
Sænkning af ilt fjerner ikke behovet for termisk profilering. Bekræft rampehastighed, gennemvædningsadfærd, toptemperatur og tid over liquidus. Følsomme komponenter skal forblive inden for deres godkendte temperaturgrænser.
Gasforbrug afhænger af flowhastighed, driftstimer, skylletid, opstartscyklusser, standby-indstillinger og lækage. Mål det faktiske flow ved forsyningspunktet, når det er muligt.
En praktisk beregning af kvælstofforbrug konverterer flow til time-, daglig- og månedlig brug. Tilføj leveringsomkostninger, tankleje og vedligeholdelsesomkostninger.
Tjek dørtætninger, adgangspaneler, udstødningsbalance, ventiler, filtre og forsyningstryk. Brug opskriftsbaserede standby-indstillinger under planlagte pauser.
Optimering af nitrogenflow bør baseres på ilttrenddata og fælles kvalitetsresultater. Reducer flowet gradvist og bekræft genopretning efter hver ændring.
Evaluer temperaturensartethed, zonekontrol, nitrogenforsegling, iltmåling, udstødningsjustering, transportørdesign, vedligeholdelsesadgang og datalogning.
En pålidelig SMT reflow-ovnplatform bør opretholde en stabil termisk ydeevne, mens den kontrollerer oxygen under normal produktionsbelastning.
Ovnen skal passe til printeren, placeringssystem, inspektionsudstyr og sporbarhedssystem. Den komplette SMT-produktionslinje skal understøtte én konsistent produktopskrift fra udskrivning til inspektion.
En dual-rail maskine kan forbedre produktionsfleksibiliteten, men begge skinner skal opretholde passende termisk og atmosfærepræstation.
En blyfri dual-rail reflow-ovn bør evalueres med repræsentative tavler og normale belastningsforhold.
Høje iltmålinger kan komme fra utætheder, overdreven udstødning, lavt nitrogentryk, blokerede filtre, defekte ventiler, dårlig belastning eller analysatorproblemer. Tjek mekaniske årsager, før du blot øger gasstrømmen.
Når en linje driver, hjælper dokumenterede fejlfindingstrin for nitrogentilstrømning operatører med at reagere konsekvent.
Definer iltmål, alarmniveauer, målefrekvens, kalibreringsintervaller, vedligeholdelsesansvar og operatørens reaktionstrin.
Trend ilt, flow, temperatur, transportørhastighed, defekter og efterbearbejdning sammen. En stabil proces bør være reproducerbar på tværs af skift, operatører, pastapartier og normale produktionsbelastninger.
Nej. Nitrogen kan forbedre oxidationskontrol og befugtning, men forbedringen afhænger af samlingen. Lufttilbagestrømning kan være tilstrækkelig, når pladen har tilstrækkelig procesmargin. En kontrolleret sammenligning er den bedste måde at evaluere fordelen på.
Der er ingen universel iltværdi. Start med pastaleverandørens anbefaling og valider den med repræsentative bestyrelser. Definer et normalt mål, alarmgrænse og handlingsgrænse ved en specificeret sensorplacering.
Nitrogen kan reducere oxidationsrelaterede befugtningsproblemer. Det kan ikke korrigere forurening, utilstrækkelig pasta, dårligt pudedesign, forkert profilering eller komponentens koplanaritet. Befugtning skal evalueres sammen med print, placering og termiske data.
Tjek først utætheder, udstødningsbalance, ventiler, tætninger, filtre og forsyningstryk. Sænk derefter flowet i små trin, mens du overvåger iltgenvinding og ledkvalitet. Reducer aldrig flowet, kun fordi gasregningen er høj.
Nej. Mange blyfri plader kører med succes i luften, når pasta, finish, profil og design er godt afstemt. Nitrogen er mere værdifuldt, når høj temperatur, fin stigning, vanskelige finish eller krav til pålidelighed reducerer procesmarginen.
Opbevar den godkendte profil, iltmål, alarmgrænser, flowindstillinger, analysatorkalibreringsregistreringer, vedligeholdelseshistorik, belastningsforhold på tavlen, defektdata og korrigerende handlinger. Disse optegnelser understøtter procesrevisioner og gør fejlfinding hurtigere.
```
