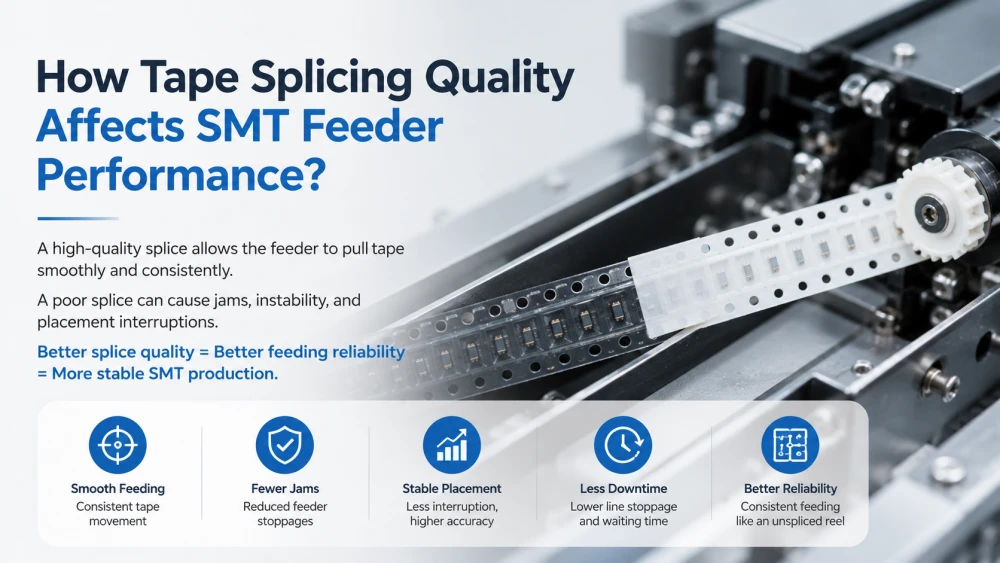

Tapesplejsningskvalitet har en direkte effekt på SMT-føderens ydeevne, fordi feederen skal trække den tilsluttede tape jævnt, konsekvent og uden afbrydelser. Hvis splejsningen er forkert justeret, for tyk, for svag eller forurenet, kan fremføreren sætte sig fast, miste stabilitet eller forårsage afbrydelse af placeringen. I mange SMT-linjer er det virkelige problem ikke blot, at en rulle løber tør. Det dybere spørgsmål er, om splejsningen kan passere rent gennem føderen og fortsætte med at levere komponenter med samme pålidelighed som en usplejset rulle.
At forstå, hvordan tapesplejsning påvirker feederens ydeevne, hjælper fabrikker med at reducere skjult nedetid, forhindre tilbagevendende feederalarmer og forbedre den overordnede linjestabilitet. En svag eller inkonsekvent samling svigter muligvis ikke med det samme ved splejsningsstationen, men det kan stadig skabe et senere SMT feeder splejsningsledsproblem, når båndet begynder at bevæge sig gennem feederbanen.
Denne artikel forklarer, hvorfor splejsningskvaliteten betyder noget, hvilke splejsningsdefekter oftest påvirker foderautomater, hvordan man diagnosticerer fodringsproblemer, og hvordan man forbedrer pålideligheden af komponenttapefremføring i virkelig produktion.
Indholdsfortegnelse
En SMT-føder er designet til at føre bæretape frem i små, kontrollerede trin, så placeringsmaskinen kan vælge komponenter i den korrekte position. Det betyder, at føderen forventer, at tapen forbliver flad, jævnt styret og mekanisk stabil. Enhver ændring i tapetykkelse, kantform, justering eller overfladetilstand kan påvirke, hvordan fremføreren flytter materialet.
Når splejsningen er godt lavet, bør foderautomaten næsten ikke bemærke overgangen mellem hjulene. Når splejsningen er dårlig, kan føderen pludselig møde ekstra modstand, miste trinnøjagtigheden eller stoppe helt. Derfor er splejsningskvalitet ikke en mindre detalje. Det er en del af foderautomatens driftstilstand.
Fremføreren flytter tape gennem en smal mekanisk bane. Hvis samlingen er for tyk eller ujævn, bevæger tapen sig muligvis ikke med samme modstand som resten af rullen. Hvis samlingen er forkert justeret, kan tapen flytte sig sideværts eller fange inde i guiden.
Foderstabilitet afhænger af forudsigelighed. Jo mere ensartet tapeformen og splejsningsgeometrien er, jo mere stabil vil fremføringsbevægelsen være. Rent praktisk betyder det, at en god splejsning hjælper med at beskytte både komponentforsyning og placeringskontinuitet.
Feederen fungerer ikke isoleret. Den understøtter pick and place-maskinen ved at præsentere hver komponent på det rigtige sted til afhentning. Hvis tapen føres ujævnt frem på grund af en dårlig splejsning, kan placeringshovedet plukkes fra den forkerte lomme eller helt gå glip af komponenten.
Derfor påvirker splejsningskvaliteten mere end blot føderen. Det påvirker også nedstrømsmaskinen. En pålidelig splejsning understøtter en stabil komponentpræsentation, hvilket hjælper placeringssystemet med at holde sin cyklusrytme.
Nogle splejsningsfejl forårsager øjeblikkelig papirstop. Andre skaber langsomme, gentagne problemer, som er sværere at bemærke i starten. Feederen kører muligvis stadig, men med flere alarmer, mere tøven eller mere opmærksomhed fra operatøren.
Disse skjulte afbrydelser er ofte dyrere end åbenlyse stop, fordi de akkumuleres på tværs af mange hjul og skift. En fabrik kan miste betydelig tid, hvis det samme lille splejsningsproblem gentager sig i løbet af ugen.

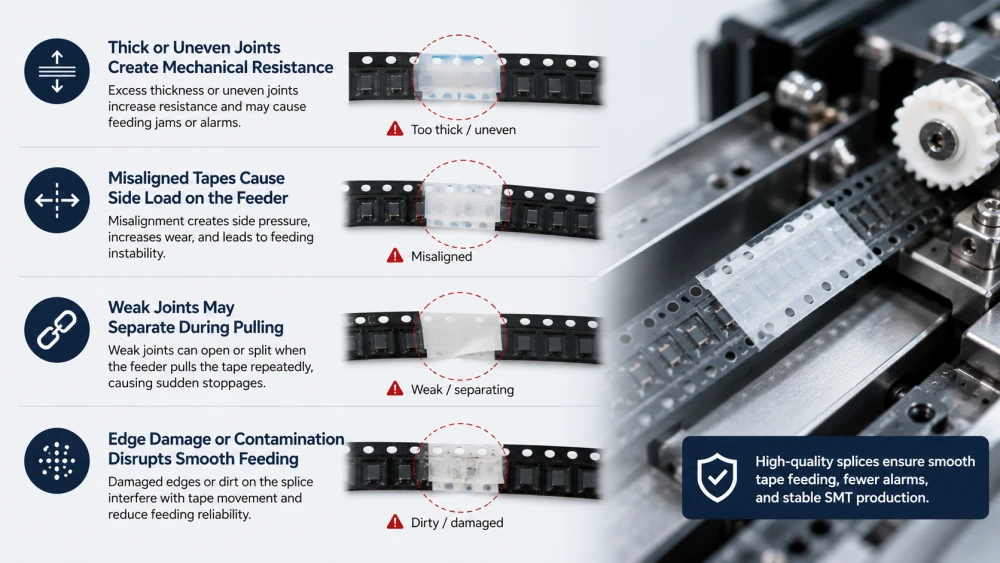

Der er flere måder, hvorpå en splejsning kan påvirke feederens adfærd. De mest almindelige er tykkelsesvariationer, fejljustering, svag fugestyrke, kantskader og forurening. Hver af dem påvirker båndbanen forskelligt, men alle reducerer fodringspålideligheden.
Før du skifter føderen eller giver anbringelsesmaskinen skylden, er det værd at tjekke, om selve splejsningen har indført problemet. Mange linjestop begynder ved tapesamlingen i stedet for inde i føderen.
En splejsning, der er for tyk, passerer muligvis ikke jævnt gennem fremføringsbanen. Selv en lille stigning i tykkelsen kan skabe modstand, hvis fremføringstolerancen er snæver, eller tapebanen er smal.
Ujævne samlinger er også et problem, fordi båndet kan løfte sig lidt, når det bevæger sig fremad. Det kan forårsage en kort pause, en alarm eller en lille fejlindføring, der kun bliver synlig under drift.
Hvis det gamle og det nye bånd ikke er justeret på den samme midterlinje, kan føderen modtage sidetryk, når splejsningen passerer igennem. Denne sidebelastning kan øge sliddet, skabe bevægelsesuregelmæssigheder eller udløse fodringsustabilitet.
Fejljustering er et af de nemmeste problemer at forhindre og et af de mest skadelige, når det ignoreres. En splejsning kan se acceptabel ud på arbejdsbordet og stadig opføre sig dårligt i føderen.
Nogle samlinger holder under manuel inspektion, men fejler, når føderen begynder at trække i tapen gentagne gange. Et svagt led kan åbne, løfte eller flække under bevægelse, hvilket forårsager et pludseligt stop.
Når dette sker, registreres problemet ofte som en feederfejl, men den egentlige årsag er splejsningsstyrken. Dette er grunden til, at fabrikker bør behandle splejsningsfugekvaliteten som en del af feederens pålidelighed, ikke kun som en materialeforberedelsesopgave.
For en bredere forklaring af maskinen og sammenføjningsprocessen, se denne vejledning om grundlæggende SMT-splejsningsoperationer.
SMT feeder splejsningsforbindelsesproblemer opstår normalt, når samlingens form, styrke eller orientering ikke er kompatibel med feederdesignet. Fremføreren kan reagere med modstand, overspringning, fastklemning eller uregelmæssig tapebevægelse.
Selvom symptomerne kan ligne hinanden, kan årsagen være helt anderledes. Derfor bør fejlfinding starte med selve samlingen og derefter flyttes til føderen og materialebanen.
En fastklemning ved splejsningspunktet betyder normalt, at samlingen er for omfangsrig, for ujævn eller for stiv til fremføringsbanen. Det kan også ske, når splejsningen strækker sig ud over den tilsigtede tapebredde, eller samlingsmaterialet ikke er påført korrekt.
I denne situation kan båndet stoppe umiddelbart efter, at det er kommet ind i feederen, eller det kan kun bevæge sig en del af vejen, før alarmen vises. Gentagne papirstop på samme punkt er et stærkt tegn på, at splejsningsgeometrien kræver opmærksomhed.
Nogle gange stopper foderautomaten ikke helt. I stedet bevæger den sig ujævnt eller taber et trin nær splejsningen. Dette kan være sværere at opdage, fordi linjen kan fortsætte med at køre i kort tid.
Intermitterende fodring er farligt, fordi det kan skabe placeringsfejl uden åbenlyse alarmforhold. Hvis en splejsning ikke bevæger sig frem med samme glathed som basistapen, præsenterer føderen muligvis ikke komponentlommen i den korrekte position.
Et led kan først passere gennem føderen og svigte senere efter gentagne træk. Dette er ofte et tegn på, at splejsningen er svag, overlapningen er utilstrækkelig, eller at samlingsmaterialet ikke var kompatibelt med bæretapen.
Forsinket adskillelse er især vanskelig at håndtere, fordi splejsningen i begyndelsen forekommer acceptabel. Fabrikker bør derfor teste ledstabilitet under faktiske foderbevægelser i stedet for kun visuel inspektion.

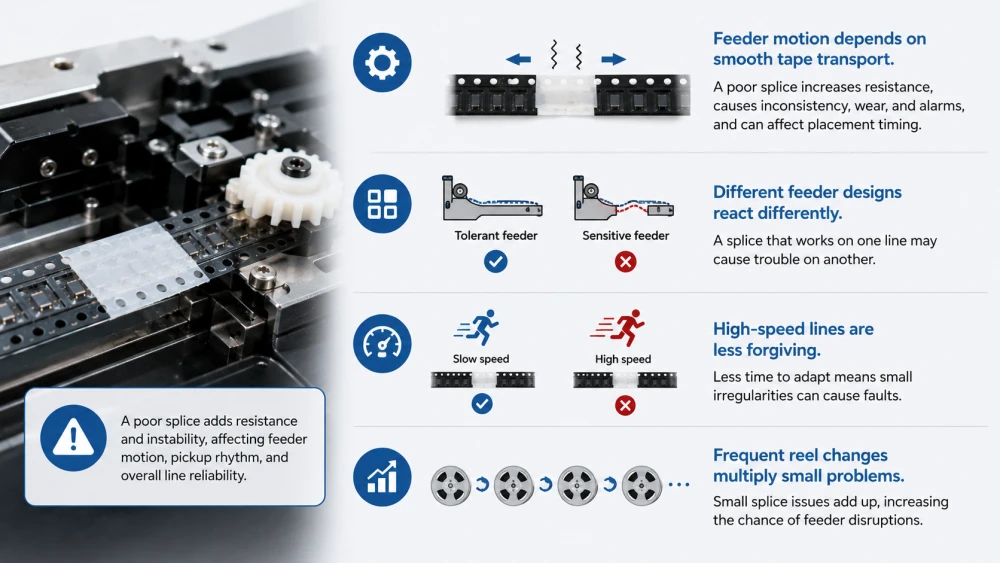

Fremførerens ydeevne ændrer sig efter en dårlig splejsning, fordi fremførerens bevægelse afhænger af jævn tapetransport. Hvis splejsningen tilføjer modstand eller ustabilitet, kan føderen have brug for ekstra kraft for at flytte tapen. Den ekstra kraft kan skabe inkonsekvens, slid eller alarmforhold.
Når båndbanen bliver ustabil, kan føderen også påvirke afhentningsrytmen på placeringsmaskinen. Med andre ord kan et splejsningsproblem spredes fra materialehåndtering til maskintiming.
Ikke alle foderautomater reagerer på samme måde. Nogle foderautomater kan tåle små variationer, mens andre er mere følsomme over for ledform eller tapestivhed. Dette er grunden til, at en splejsning, der fungerer på én maskinlinje, kan skabe problemer på en anden.
Fabrikker bør ikke antage, at en tapesamling er universelt acceptabel, bare fordi den har bestået en test. Den faktiske fremføringsmodel og tapebanen har betydning.
Ved højere linjehastigheder har fremføreren mindre tid til at tilpasse sig tape-uregelmæssigheder. En splejsning, der ville passere ubemærket i en langsommere proces, kan forårsage en fejl i en højhastighedslinje.
Dette er en af grundene til, at storvolumenfabrikker ofte bevæger sig mod mere kontrollerede splejsningsmetoder. En stabil samling bliver vigtigere i takt med at produktionshastigheden stiger.
Selv et lille splejsningsproblem bliver mere alvorligt, når det sker mange gange om dagen. Hvis en linje skifter ruller gentagne gange, øges det samlede antal muligheder for feederafbrydelse.
Derfor kan en forbedring af splejsningskvaliteten have en meget større effekt, end dens størrelse antyder. Fordelene kombineres på tværs af hvert hjulskift.
En god diagnoseproces starter med at adskille splejsningsproblemer fra feederproblemer. De samme symptomer kan forekomme i begge tilfælde, så den første opgave er at identificere, om problemet følger splejsningen eller forbliver med føderen.
Ved fejlfinding er målet at finde årsagen hurtigt uden at udskifte dele unødigt eller forstyrre stabil produktion mere end nødvendigt.
Hvis føderen kører fint, indtil splejsningen kommer ind i stien, er samlingen det første sted at inspicere. Se efter tykkelsesvariationer, kantløftning, fejljustering eller synlige skader.
Hvis føderen også sidder fast med kendt, god usplejset tape, kan føderen selv bidrage til problemet. Derfor er en kontrolleret sammenligning så nyttig.
Inden du giver føderen skylden, skal du inspicere begge tapeender omhyggeligt. Sørg for, at tapen er skåret rent, justeret korrekt og sat sammen med passende materiale. Kontroller, om tapekanterne er lige, og om overlapningen er konsistent.
Kontroller også, om komponentlommepositionen stadig er korrekt efter sammenføjning. Et bånd kan se sikkert ud, men stadig have den forkerte fremføringsgeometri.
Hvis det er muligt, test den samme tape og splejsning på en anden føder af samme type. Hvis problemet forsvinder, kan den originale arkføder have et tilstandsproblem. Hvis problemet forbliver med splejsningen, er samlingen sandsynligvis kilden.
Denne sammenligning er en af de enkleste måder at adskille et SMT feeder splejsningsproblem fra et feeder vedligeholdelsesproblem.
For en relateret visning af nedetidspåvirkning, se denne artikel om, hvordan splejsning understøtter kontinuerlig linjeoppetid.

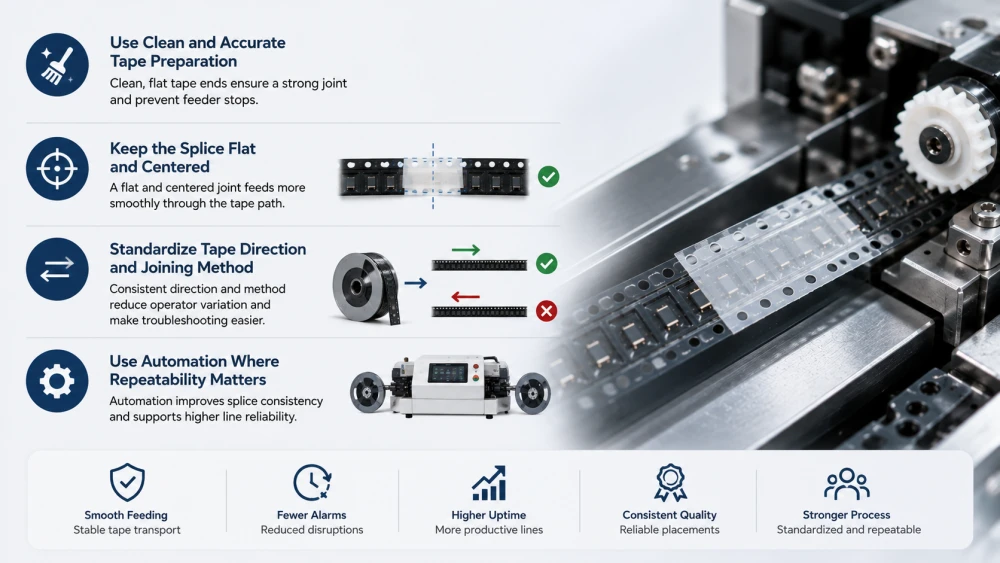

Forbedring af pålideligheden af komponenttapefremføring kræver mere end at bruge en bedre fremføring. Splejsningsprocessen, maskinopsætningen, operatørmetoden og vedligeholdelsesrutinen har alle betydning.
De stærkeste resultater kommer sædvanligvis fra standardisering af hele hjulskifteprocessen i stedet for at prøve at rette et symptom ad gangen.
Tapeenderne skal være rene, flade og fri for snavs før sammenføjning. Støv, klæbemiddelrester eller beskadigede kant kan svække samlingen eller ændre dens tykkelse.
Operatører bør forberede båndet omhyggeligt i stedet for at skynde sig for at fuldføre splejsningen. Et par ekstra sekunder på forberedelsesstadiet kan forhindre et senere foderstop.
Samlingen skal forblive så flad som muligt og skal være på linje med føderens midterlinje. En centreret og flad splejsning passerer gennem stien mere forudsigeligt end en hævet eller skæv.
I praksis betyder det, at man skal være opmærksom på både den visuelle samling og den mekaniske vej, den skal igennem. En flot splejsning er ikke nok, hvis den ikke fodrer jævnt.
Forkert taperetning og inkonsekvente sammenføjningsmetoder er almindelige kilder til feeder-ustabilitet. Fabrikken bør definere én godkendt retningskontrol og én godkendt sammenføjningsmetode for hver tapetype eller maskinfamilie.
Dette reducerer operatørvariation og gør det lettere at fejlfinde, når der opstår et problem. Hvis processen er konsistent, bliver fejlmønsteret lettere at identificere.
For fabrikker med hyppige hjulskift eller strenge oppetidsmål kan automatisering forbedre gentageligheden. En automatisk splejsemaskine hjælper med at kontrollere tapepositionering og samlingsdannelse mere konsekvent end manuel håndtering.
Når de vælger udstyr, evaluerer nogle teams det intelligente SMT-båndsammenføjningssystem som en del af en bredere produktionspålidelighedsplan.
Selv en perfekt splejsning kan fejle, hvis fremføringsbanen er snavset, slidt eller forkert justeret. Fodervedligeholdelse er derfor en del af det samme pålidelighedsbillede.
Jo renere og mere stabil foderautomaten er, jo mere tolerant vil den være af normal produktionsvariation. Det gør hele linjen nemmere at styre.
Støv, klæbemiddel og slidte styreoverflader kan gøre splejsningsrelaterede problemer værre. En feeder med rester eller skader kan forvandle en grænsesplejsning til en papirstop.
Regelmæssig rengøring og inspektion hjælper med at holde båndbanen forudsigelig. Dette er især vigtigt på strækninger, der kører lange skift eller høje komponentvolumener.
Hvis den samme feeder bliver ved med at vise splejsningsrelaterede problemer, mens andre ikke gør, bør feederens tilstand undersøges. Problemet kan være inde i tapebanen snarere end i splejsningsmetoden.
Registrering af hvilken feeder der fejler, hvornår den fejler, og med hvilken båndtype hjælper med at skelne mellem procesproblemer og udstyrsslid.
At køre en kendt splejsning gennem føderen kan hurtigt vise, om føderen fungerer normalt. Hvis den kendte tape stadig sidder fast, har fremføreren sandsynligvis brug for opmærksomhed.
Denne simple test forhindrer unødvendige ændringer i splejsningsprocessen, når føderen faktisk er den del, der skal korrigeres.

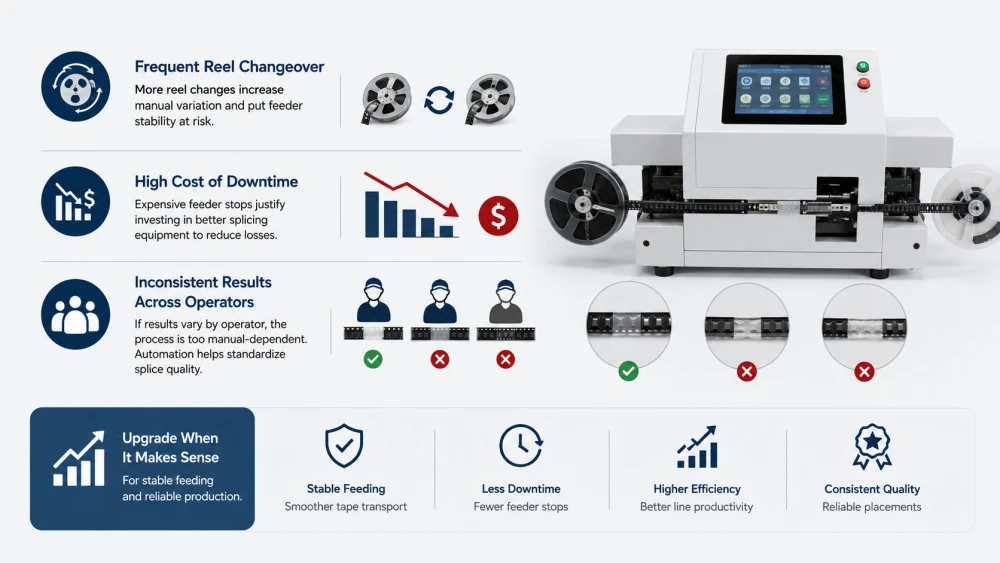

Nogle fabrikker kan løse splejsningsproblemer med bedre træning eller klarere arbejdsinstruktioner. Andre har brug for en mere avanceret splejsningsløsning, fordi den manuelle variation er for høj, eller linjen er for følsom over for omskiftningsfejl.
Det rigtige tidspunkt at opgradere er, når de samme problemer bliver ved med at vende tilbage, selv efter at det grundlæggende er blevet rettet.
Hvis den samme fabrik gentagne gange skifter hjul under hvert skift, bliver manuel variation sværere at kontrollere. En mere ensartet proces kan være nødvendig for at beskytte føderens stabilitet.
Når foderstop er dyre, er omkostningerne ved bedre splejsningsudstyr lettere at retfærdiggøre. Målet er at reducere gentagne tab, ikke kun at gøre splejsningsstationen mere bekvem.
Hvis splejsningskvaliteten ændrer sig fra en operatør til en anden, er processen for afhængig af manuel færdighed. Automatisering kan hjælpe med at normalisere resultatet og reducere feeder-relaterede variationer.
Til udvælgelsessammenhæng er artiklen om, hvordan man vælger en passende SMT-splejsningsmaskine, en nyttig reference for produktionshold, der sammenligner muligheder.
Tapesplejsningskvalitet har en direkte effekt på SMT-fremførerens ydeevne, fordi fremføreren afhænger af glat, flad og stabil tapebevægelse. En splejsning, der er for tyk, svag, forkert justeret eller forurenet, kan skabe papirstop, tab af trin eller ustabilitet i indføringen. I alvorlige tilfælde kan det stoppe føderen og afbryde placeringsprocessen.
For at forbedre pålideligheden bør fabrikkerne standardisere tapeforberedelse, bekræfte taperetningen, holde splejsningen flad og centreret, inspicere fremføringstilstanden og teste samlingen under rigtige produktionsforhold. Når processen forbliver inkonsekvent, kan automatisk splejsningsudstyr forbedre repeterbarheden og reducere operatørvariation.
Det egentlige mål er ikke kun at forbinde to hjul. Det egentlige mål er at opretholde pålidelighed af komponenttapefremføring på tværs af hele linjen, så føderen, placeringsmaskinen og produktionsplanen alle kan forblive stabile. For den bredere sammenhæng med materialeskift, se SMT-splejsningsmaskinen og materialeskiftevejledningen.
Tapesplejsning påvirker føderens ydeevne ved at ændre, hvor jævnt bæretapen bevæger sig gennem fødebanen. Hvis splejsningen er forkert justeret, for tyk, svag eller snavset, kan den skabe modstand, papirstop eller ustabil fremføring. En god splejsning skal bevæge sig gennem føderen med minimal forskel fra resten af båndet.
Et SMT feeder splejsningsledsproblem er normalt forårsaget af fejljustering, svag sammenføjningsstyrke, overdreven splejsningstykkelse, tapebeskadigelse eller forurening på tapeoverfladen. Feeder tilstand kan også gøre problemet værre. Den bedste fejlfindingsmetode er at inspicere samlingen, teste den samme splejsning i en anden feeder og sammenligne resultaterne med en kendt, god tape.
En splejsning kan først føde normalt og svigte senere, hvis samlingen er svag eller kun lidt for tyk til fremføringsbanen. Tapen kan holde under de første par bevægelser og derefter skilles ad eller sætte sig fast ved gentagne træk. Dette er grunden til, at splejsningsvalidering bør omfatte den faktiske føderbevægelse, ikke kun visuel inspektion ved splejsningsstationen.
Pålideligheden af komponenttapefremføring forbedres, når splejsningen er ren, flad, centreret og lavet med en ensartet metode. Fabrikker bør også kontrollere båndretningen, vedligeholde fødere, standardisere operatørens arbejdsinstruktioner og teste splejsningen gennem selve føderen. Automatisering kan hjælpe, når den manuelle variation stadig er for høj.
Du bør overveje automatisk splejsningsudstyr, når hjulskift er hyppige, feeder-relaterede stop er dyre, eller splejsningskvaliteten varierer for meget mellem operatører. Automatisk udstyr forbedrer repeterbarheden og kan hjælpe med at reducere den skjulte nedetid forårsaget af dårlig splejsning. Det er især nyttigt i højvolumen eller multi-skift SMT produktion.
