Reduktion af SMT-komponentafvisning og materialespild starter med at kontrollere den reelle afhentningsproces, ikke blot at sænke maskinens alarmfølsomhed. I en moderne SMT-linje kan afviste komponenter, tomme pickupper, tabte dele, visionsafvisninger og gentagne feeder-alarmer skabe direkte materialetab og skjulte produktionsomkostninger. Disse problemer er tæt forbundet med SMT pick and place maskinens ydeevne , herunder feeders nøjagtighed, dysetilstand, vakuumstabilitet, komponentgenkendelse og proceskontrolevne.
En praktisk forbedringsplan skal forbinde maskindata med feederpræsentation, dysevedligeholdelse, vakuumovervågning, komponentpakning, synsgenkendelse og operatørpraksis. Ved at optimere både udstyrsforhold og processtyring kan producenter forbedre afhentningssuccesraterne og opretholde en stabil placeringskvalitet.
Denne vejledning forklarer, hvordan producenter kan reducere SMT-komponentafvisning, minimere materialespild og forbedre succesraten for SMT-afhentning gennem en struktureret ingeniørtilgang. Den er skrevet til SMT-procesingeniører, produktionsledere, teknikere og fabriksejere, der har brug for mindre spild uden at ofre placeringskvaliteten. For producenter, der ønsker at forbedre placeringsstabiliteten fra udstyrsniveau, er valg af en pålidelig SMT pick and place-løsning også et vigtigt grundlag.1. Byg en klar afvisnings- og affaldsbaseline
En fabrik kan ikke reducere det, den ikke måler klart. Mange SMT-teams ved, at maskinen "kaster for meget materiale", men de ved ikke altid, hvilket varenummer, feeder, dyse, hoved, skift eller materialeparti, der skaber affaldet. Det første trin er at opbygge en afvisningsbaseline, der adskiller normal procesvariation fra unormalt tab.
Det samlede antal afviste komponenter er nyttigt, men det er ikke nok. En bedre rapport bør vise afvisning efter komponenttype, indføringsåbning, dyse-id, hovednummer, maskinbane, produktmodel, materialeparti og produktionstid. Dette gør afvisningsmønsteret synligt. Hvis én feeder skaber det meste af tabet, er løsningen anderledes end et tilfælde, hvor en komponent fejler på tværs af flere feeders.
F.eks. kan gentagen afvisning på en lille modstand pege på variation i båndlomme, fremføringsstigning, statisk ladning eller dysestørrelse. Afvisning på tværs af mange komponenter på én dyse kan pege på forurening, slid eller vakuumlækage. Afvisning efter et skift kan pege på læssemetode, fodervedligeholdelse eller operatørtræning.
Ikke enhver afvisning er dårlig. En placeringsmaskine bør afvise komponent, der er valgt forkert, beskadiget, roteret uden for tolerance eller ikke genkendes korrekt. Målet er ikke nul afvisning for enhver pris. Målet er færre falske afvisninger, færre afhentningsfejl, der kan undgås, og færre mønstre med gentagne materialetab.
Når et team udvider synstolerancen kun for at reducere alarmer, kan det reducere synligt spild, men øge den skjulte kvalitetsrisiko. Den rigtige tilgang er at bevare maskinens kvalitetsbeskyttelse og samtidig forbedre de fysiske og datamæssige forhold, der gør, at en god komponent afvises.

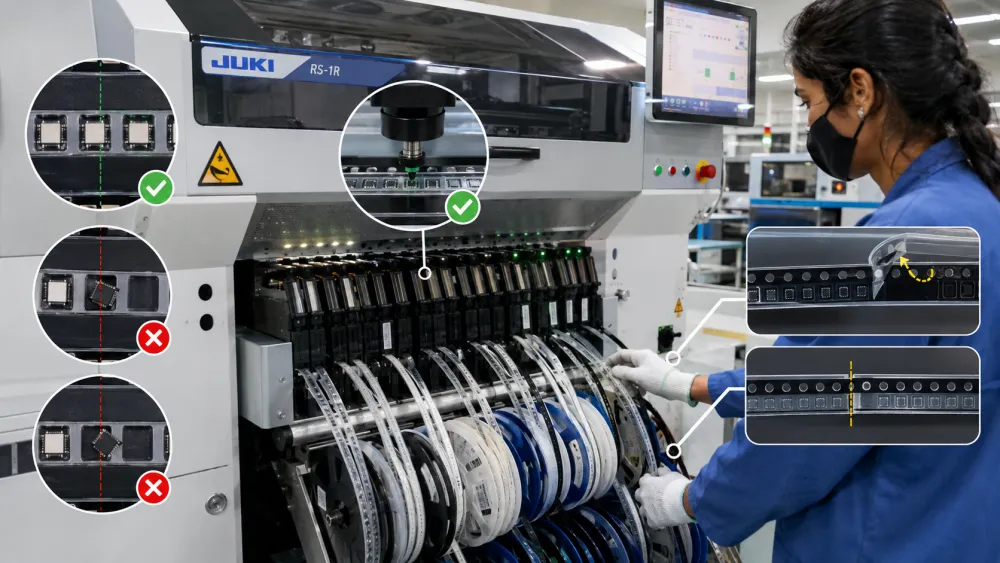

Feederpræsentation er en af de stærkeste årsager til afvisning af SMT-komponenter. Dysen kan kun vælge, hvad foderautomaten præsenterer. Hvis komponenten kommer ud af midten, vippes, løftes af dæktape eller fanges i lommen, bliver opsamlingsprocessen ustabil, før maskinhovedet overhovedet bevæger sig.
Feederindeksering skal matche komponentbåndets tonehøjde. En lille indekseringsfejl kan få dysen til at plukke nær kanten af en komponent i stedet for midten. Dette øger mistet afhentning, vippet afhentning, dysekontakt med tapelommen og senere afvisning af synet.
Ingeniører bør kontrollere feeder-kalibrering, tapeguidetilstand, pitch-indstilling, spolespænding og pickup-koordinater. Den mest nyttige inspektion er ofte visuel: kør foderautomaten langsomt og hold øje med, om komponenten stopper på det samme stabile sted hver gang. Hvis præsentationspunktet flyttes mellem cyklusser, vil softwarekorrektion ikke løse årsagen.
Dæktape kan forstyrre komponentens position under afskalning. Hvis afrivningsvinklen, afrivningskraften eller tapebanen er ustabil, kan lille komponent hoppe, rotere eller sidde højere i lommen. Splejsningsområder kan også skabe korte perioder med unormal afvisning. En god plan for reduktion af materialeaffald bør omfatte kontrol af dækbånd, splejsningsinspektion og disciplin for udskiftning af ruller.
Operatører bør ikke behandle en splejsning som en mindre detalje. En dårlig splejsning kan skabe maskinstop, manglende opsamling og materialetab. En simpel tjekliste til ilægning af ruller, rutning af dæktape og splejsningsinspektion kan reducere gentagne spild uden at ændre placeringsprogrammet.
For at forbedre succesraten for SMT-afhentning skal fabrikkerne behandle dysen og vakuumsystemet som proceskritiske værktøjer. En dyse kan se simpel ud, men dens størrelse, overflade, renhed, slitage og tætningskvalitet påvirker i høj grad, om en komponent kan plukkes, holdes, genkendes og placeres korrekt.
Dysen skal passe til komponentens kropsstørrelse, overflade, vægt, opsamlingsområde og tyngdepunkt. En dyse, der er for lille, holder muligvis ikke komponenten sikkert under acceleration. En dyse, der er for stor, kan berøre ledninger, tilstødende tapekanter eller pakkefunktioner, som ikke bør berøres.
Ulige formet komponent fortjener særlig opmærksomhed. For stik, skjold, diode, induktor eller uregelmæssig pakke kan afhentningspunktet muligvis justeres. Holdet skal bekræfte, at dysen rører et stabilt fladt område og ikke skaber et vippeløft.
Dyseforurening er en af de nemmeste årsager til at gå glip af, fordi det kan skabe intermitterende fejl. Støv, klæbende partikler, loddepasta-rester eller tapeaffald kan reducere vakuumforseglingen. Maskinen kan køre godt i et stykke tid, for derefter pludselig at afvise flere komponenter, når der opbygges forurening.
En praktisk vedligeholdelsesplan bør omfatte dyserengøring, forstørret inspektion, kontrol af blokerede huller, slidinspektion og udskiftningsregler. Afvisningsrapporter skal sammenlignes med dyse-ID. Hvis et problem følger en dyse på tværs af en anden komponent, skal denne dyse rengøres, udskiftes eller omkalibreres.
Vakuumdata skal bruges, før det bliver en alarm. En faldende vakuumværdi kan indikere et blokeret filter, utæt slange, beskadiget dysespids, forkert opsamlingshøjde, dårlig komponentoverflade eller feederpræsentationsproblem. Registrering af normalt vakuumområde for fælles pakke hjælper ingeniører med at finde drift tidligt.
Når afvisningen stiger, bør teamet sammenligne aktuelle vakuumværdier med den normale baseline. Dette er en hurtigere vej end at justere mange indstillinger på én gang.
Synsgenkendelse får ofte skylden, når en maskine afviser en komponent. I virkeligheden kan kameraet udføre sit arbejde korrekt. Problemet kan være dårlig afhentning, forkerte biblioteksdata, svag kontrast, pakkevariation eller forkert polaritetsdefinition. Synsoptimering bør forbedre genkendelsesnøjagtigheden og samtidig holde kvalitetsrisikoen under kontrol.
Inden tolerancen ændres, bør ingeniører inspicere det rigtige kamerabillede. Er kanten klar? Er polaritetsmærket synligt? Er komponenten vippet? Er belysningstilstanden egnet til pakkens overflade? Reflekterende metal, sort krop, gennemsigtig pakke og lille mærke kan alle reducere genkendelsesstabiliteten.
Hvis selve billedet er dårligt, kan løsningen være belysning, linsrensning, kamerakalibrering eller bedre komponentpræsentation. Hvis billedet er klart, men maskinen afviser en god komponent, skal pakkebiblioteksdata og -tolerance muligvis gennemgås.
Pakkedata skal matche den reelle komponent. Kropsstørrelse, blyantal, blyhøjde, komponenthøjde, polaritetsmærke, pickup-center og genkendelse former alt sammen. Et kopieret bibliotek kan være tæt nok til et produkt, men ikke stabilt for et andet. Biblioteksfejl kan øge både afvisning og placeringsfejl.
For at opnå ensartet kvalitet kan teams bruge referencer til elektroniksamlinger såsom IPC J-STD-001J og IPC-A-610J , som IPC beskriver som dækkende monteringsprocesstyringer, materialer og acceptkriterier efter montering. Disse standarder erstatter ikke regler for maskinopsætning, men de understøtter ensartet kvalitetssprog på tværs af fabrikken.
Materialeaffald opstår ikke kun inde i placeringsmaskinen. Det kan begynde med opbevaring, rullehåndtering, splejsningskvalitet, fugtpåvirkning, ESD-kontrol og pakkevariation. En god affaldsreduktionsplan følger komponenten fra lager til feeder.
Fugtfølsom komponent kræver kontrolleret opbevaring og styring af gulvets levetid. Dårlig håndtering kan skabe senere reflow-defekter og kan også påvirke pakkens stabilitet. JEDEC's J-STD-033 er en nøgleindustrireference til håndtering af fugt/reflow-følsomme enheder.
Fabrikker bør verificere tør opbevaring, fugtindikatorkort, gulvlevetid, disciplin for genlukning og bageregler, hvor det er relevant. Selv når fugt ikke direkte forårsager afvisning af pickup, kan det bidrage til et bredere produktionstab.
Lille komponent kan blive påvirket af statisk ladning, hårdhændet håndtering eller forurening. Statisk kan få dele til at klæbe til tape, dyse eller lommeoverflader. Håndteringsskader kan bøje ledninger eller ændre, hvordan komponenten sidder i båndet. ESD Associations ANSI/ESD S20.20 -ramme er en nyttig reference til at bygge et ESD-kontrolprogram omkring følsomme elektroniske enheder.
Når afvisningen stiger efter meget ændring, skal du ikke antage, at maskinen pludselig blev ustabil. Sammenlign det gamle og det nye parti under samme fremførings-, dyse- og kameratilstand. Forskelle i kropsfarve, tape-lommepasform, overfladetekstur, blyform eller polaritetsmærke kan alle påvirke opsamling og genkendelse.
De bedste fabrikker reagerer ikke kun på alarmer. De forvandler afvisningsdata til et kontinuerligt forbedringssystem. Dette er især vigtigt for højblandingsproduktion, hyppige omskiftninger og dyre komponenter.

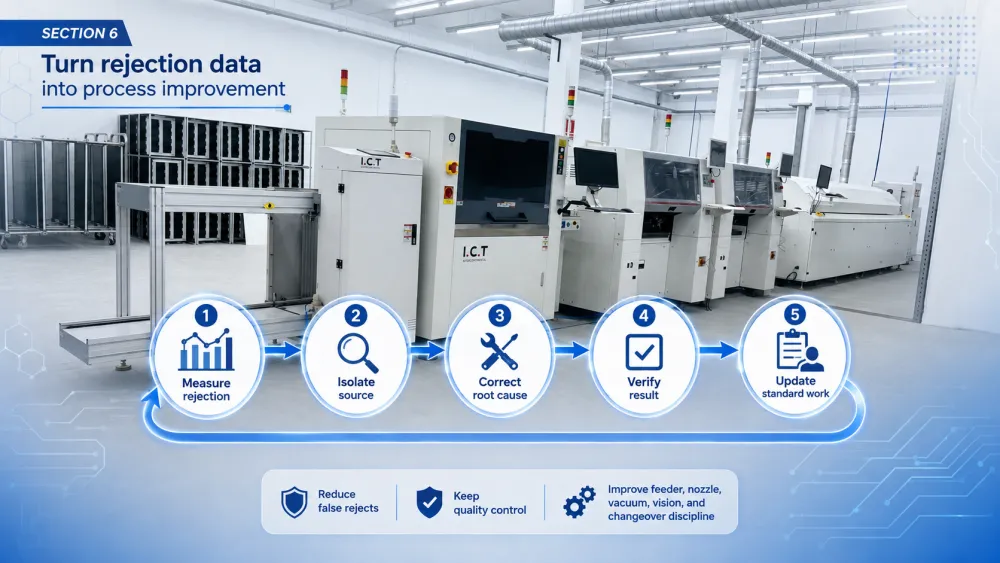

En praktisk løkke er enkel: mål afvisningsmønsteret, isoler kilden, ret årsagen, verificer resultatet og opdater standardarbejdet. Denne sløjfe forhindrer den samme defekt i at vende tilbage. Det hjælper også nye operatører med at forstå, hvorfor der findes en opsætningsregel.
Mål afvisning efter komponent, feeder, dyse, hoved, produkt og parti.
Isoler, om problemet følger materiale-, feeder-, dyse-, kamera- eller programdata.
Ret den fysiske eller datagrundliggende årsag.
Bekræft ændringen med kontrolleret produktionsbevis.
Opdater vedligeholdelses-, opsætnings- og operatørtræningsposter.
Reduktion af spild bør ikke svække kvalitetskontrollen. En stærk SMT-linje afviser virkelig dårlig afhentning og reducerer samtidig undgåelig falsk afvisning. Denne balance kommer fra bedre foderopsætning, dysevedligeholdelse, vakuumovervågning, synsdata, materialehåndtering og disciplineret omskiftning.
ICT understøtter elektronikproducenter med one-stop SMT-løsninger, herunder linjeplanlægning, udstyrsforsyning, installation, træning, processupport og eftersalgsservice. For producenter, der ser på den bredere fejlfindingsvej, forbinder denne artikel naturligt med den bredere SMT-valg og sted-fejlfindingsramme .
For at reducere afvisningen af SMT-komponenter skal du først måle, hvor og hvorfor afvisningen sker.
Feederindeksering, tape-lommestabilitet og dækningstapekontrol er store spilddrivere.
Dysetilstand, dysevalg, opsamlingshøjde og vakuumstabilitet påvirker direkte afhentningens succes.
Synstolerance bør ikke løsnes, før billedkvalitet og pakkebiblioteksdata er verificeret.
Materialeopbevaring, ESD-kontrol, splejsningskvalitet og partivariation påvirker afvisning og spild.
Den bedste måde at reducere SMT-materialespild på er at omdanne afvisningsdata til en gentagelig forbedringsløkke.
Når en fabrik behandler afvisningsdata som tekniske beviser, bliver materialespild lettere at kontrollere. Resultatet er ikke kun lavere omkostninger, men en mere stabil SMT-proces, stærkere operatørtillid og bedre leveringssikkerhed for kunderne.
Den hurtigste pålidelige måde er at identificere det største gentagne afvisningsmønster. I stedet for at justere alle indstillinger bør ingeniører finde ud af, om problemet følger én komponent, én føder, én dyse, én materialelot eller ét program. Hvis en feeder skaber de fleste afvisninger, skal feederindeksering og båndpræsentation kontrolleres først. Hvis en dyse er involveret på tværs af flere komponenter, skal dysens tilstand og vakuum kontrolleres. Denne målrettede metode er hurtigere end tilfældige parameterændringer.
Fabrikken bør reducere falsk afvisning og undgåelig afhentningsfejl, samtidig med at reel kvalitetsbeskyttelse holdes aktiv. Dette betyder forbedring af fysiske afhentningsforhold, feederopsætning, dysevedligeholdelse, materialehåndtering og biblioteksnøjagtighed. Holdet bør undgå blot at udvide synstolerancen for at få alarmer til at forsvinde. Et lavere alarmantal er ikke nyttigt, hvis dårlig placering eller forkert orientering går i produktion.
Et hjulskift kan introducere ny tapespænding, splejsningstilstand, lommevariation, dæktapeadfærd eller materialepartiforskel. Selvom varenummeret er det samme, kan komponenten sidde anderledes i lommen eller have lidt anderledes overfladeudseende. Operatører bør inspicere den nye rulle, splejsningsområdet, afdækningsbåndets bane, indføring af feeder og resultatet af første afhentning efter omskiftning.
Begge dele er vigtige, fordi de styrer forskellige dele af pickup-kæden. Feederen præsenterer komponenten, og dysen plukker og holder den. En perfekt dyse kan ikke vælge en komponent, der er forskudt i tapelommen. En perfekt føder kan ikke forhindre afvisning, hvis dysen er slidt, snavset eller utæt. Den bedste tilgang er at spore afvisningsdata og vedligeholde både feeder og dyse baseret på faktisk risiko.
Professionel support er nyttig, når afvisningen forbliver høj efter normal feeder-, dyse-, vakuum-, syn- og materialetjek. Det er også værdifuldt under opsætning af ny linje, introduktion af nye produkter, højblandingsproduktion, eller når dyre komponenter skaber store spildomkostninger. En fuld-line SMT-løsningsudbyder kan gennemgå udstyrsmatchning, opsætningsstandarder, vedligeholdelsesrutiner, operatørtræning og proceskontrol sammen i stedet for at behandle hver alarm separat.
