Top 5 AOI -maskiner til SMT -samling i 2025

Billedkilde: Pexels

De top 5 AOI-maskiner til 2025 er I.C.T-5146, AI-5146-3D, I.C.T-AI5146W, AI-4540 og MyPro I-serien 3D AOI. Disse maskiner har avanceret 3D-inspektion, AI-drevet software og stærk pålidelighed. De hjælper PCB -samlebånd med at finde problemer tidligt. De får også overflademonteringsteknologi til at fungere bedre og lavere affald. I.CT AOI Machine -serien har brug for lidt vedligeholdelse og fungerer hurtigt hele tiden. Flere mennesker ønsker elektronik med høj præcision nu. At vælge den rigtige AOI kan sænke defekthastighederne fra 5% til 1% . Dette hjælper fabrikker med at gøre flere produkter og spilde mindre rundt om i verden.

Nøgle takeaways

· Automatiseret optisk inspektion (AOI) bruger kameraer og AI til at få øje på problemer tidligt i SMT -samling. Dette hjælper med at fremstille bedre produkter og nedskæres på affald.

· De bedste AOI -maskiner i 2025 har avanceret 3D -inspektion. De bruger smart software og arbejder hurtigt og godt med mange PCB -størrelser og typer.

· AOI kan sænke defekthastighederne fra 5% til 1%. Det hjælper flere produkter med at bestå den første test og kan reducere omarbejdningsomkostninger med op til 60%. Dette sparer både penge og tid.

· Nye AOI Systems Link med fabrikssoftware som MES. De deler data med det samme, så hold kan løse problemer hurtigt og se efter mangler.

· Valg af den rigtige AOI -maskine afhænger af, hvor godt den kontrollerer, hvor hurtigt det fungerer, dens software, hvordan den passer til andre værktøjer, support og omkostninger.

· At holde AOI -maskiner rene og opdatere deres software hjælper dem med at fungere godt. Dette stopper dyre pauser i produktionslinjen.

· AOI -teknologi hjælper mange felter, som forbrugerelektronik, biler, medicinsk udstyr og fremstilling af nye produkter. Det sørger for, at produkter er af høj kvalitet.

· At købe smarte AOI -maskiner med AI- og 3D -kontrol er et godt valg for fremtiden. De hjælper med at sænke fejl og hjælper fabrikker med at vokse.

Automatiseret optisk inspektion i SMT

Hvad er automatiseret optisk inspektion?

Automatisk optisk inspektion er meget vigtig inden for overflademonteringsteknologi. Det bruger kameraer og smart software til at se på trykte kredsløbskortsamlinger. Systemet finder problemer som manglende eller skæve dele, dårlig lodning og ting, der ikke skal være der. Automatiseret optisk inspektion fungerer på forskellige trin i SMT -samlebåndet . Den kontrollerer, efter at loddespasta er sat på, før og efter reflow -lodning og under bølgelodning. Disse systemer hjælper producenter med at holde elektronik af høj kvalitet ved at opdage problemer tidligt. Automatiseret optisk inspektion sørger for, at hvert bord er godt, før det går videre.

Tip: AOI -systemer kan kontrollere hundreder af tavler hver time. Dette gør dem meget nyttige til travle overflademonteringsteknologilinjer.

Hvorfor bruge AOI i SMT?

Producenter bruger automatisk optisk inspektion for at gøre kvaliteten bedre og spare penge. Disse systemer finder problemer med det samme, så arbejdstagere kan løse dem hurtigt. AOI finder mange typer fejl, som forkert polaritet, dårlig lodning og manglende eller skæve dele. Teknologien bruger forskellige måder at inspicere, som 3D -billeder og kameraer fra mange vinkler. Dette hjælper med hårde ting som bøjede plader og skinnende overflader. AOI -systemer arbejder også med fremstilling af eksekveringssystemer. De giver hurtig feedback og sporer enhver mangel til det rigtige trin.

Fordel	Indflydelse på SMT -produktion
Defekt flugthastighed	Reduceret med op til 85%
Første-pass-udbytte	Steg fra 92% til 98%
Omarbejdningsomkostninger	Sænket med 60%
Sporbarhed	Komplet sporing af defekter
Inspektionshastighed	Hundreder til tusinder af dele/minut

Automatisk optisk inspektion gør resultaterne mere stabile og pålidelige end folk kan. Det hjælper fabrikker med at blive bedre hele tiden og imødekomme behovene for ny elektronik.

2025 tendenser i AOI

I 2025 bliver automatiserede optiske inspektionssystemer endnu bedre. Producenter bruger nu kunstig intelligens og maskinlæring for at finde flere defekter og begår færre fejl. Ny 3D -billeddannelse, som struktureret lys og lasertriangulering, lader systemet se detaljer fra mange sider. Skybaseret AOI lader folk se og studere data fra langt væk, så hold kan arbejde sammen hvor som helst. Mere automatisering betyder mindre arbejde for mennesker og hurtigere linjer. Industri 4.0 -ideer , som IoT og Big Data, hjælper med at få overflademonteringsteknologilinjer til at fungere endnu bedre. Virksomheder som Koh Young Technology, Viscom og Mirtec fører disse ændringer. Efterhånden som elektroniske dele bliver mindre og sværere at foretage, ændres AOI -systemer for at holde kvaliteten meget høj.

Dybdegningsanmeldelser: Top 5 AOI-maskiner

Top 5 I.C.T-brand (model: I.C.T-5146)

Oversigt

I.CT -5146 er en betroet AOI-maskine til SMT-linjer. Den bruger specielle linser og smart software til at kontrollere tavler nøje. Mange virksomheder bruger det, fordi det fungerer godt og er let at bruge. I.C.T-5146 kan kontrollere tavlerne før og efter lodning. Dette gør det godt for mange trin i at fremstille elektronik.

Nøglefunktioner

· Kameraet tager klare billeder med lyse lys.

· Smart software finder problemer ved at lære af tidligere job.

· Det tjekker hurtigt tavler, så det passer til travle linjer.

· Du kan se og kontrollere det langt væk.

· Det fungerer med MES for at dele data med det samme.

· Ændring af job og opsætning er hurtigt og enkelt.

Fordele og ulemper

Fordele	Ulemper
Finder defekter godt	3D -kontrol er ikke særlig stærke
Har brug for lidt fastgørelse eller pleje	Arbejdstagere kan være nødt til at lære AI
Let at konfigurere og skifte job	Ikke for meget store PCB'er
Fungerer godt med mes

Sager med bedste brug

I.C.T-5146 er bedst for travle fabrikker med mange job. Det hjælper, når du har brug for at skifte job hurtigt og finde problemer tidligt. Det er også godt, hvis du vil have let datadeling og fjernbetjening.

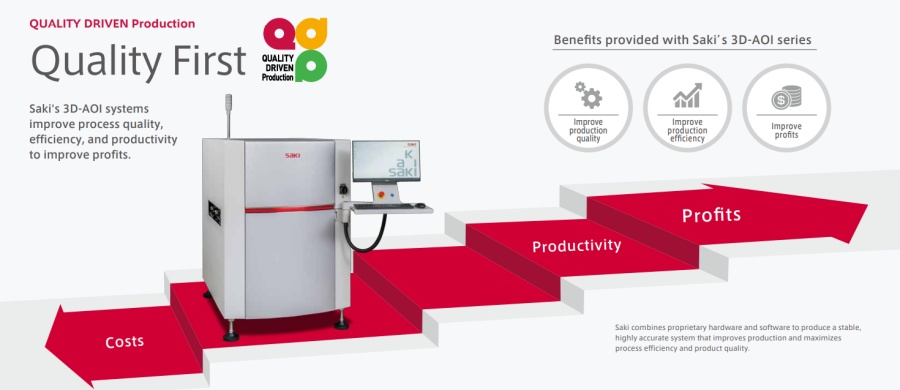

Top 4 Saki Brand (Model: 3DI-LS2)

Oversigt

SAKI 3DI-LS2 bruger Smart AI og 3D-kontrol til SMT-arbejde. Dens AI lærer af masser af tavlebilleder, både gode og dårlige. Arbejdstagere behøver ikke at ændre indstillinger for hånd. Dette gør det enkelt for enhver at bruge. Store virksomheder stoler på det, ligesom Denso i biler. Saki lavede denne model til at hjælpe smarte fabrikker og holde kontroller af høj kvalitet.

Nøglefunktioner

· AI finder problemer og har brug for mindre hjælp fra mennesker.

· Dyb læring giver gode og stabile resultater.

· Det kontrollerer plader fra 50 x 60 mm til 330 x 330 mm.

· Du kan vælge kameraets skarphed og ændre det hurtigt.

· Det tjekker høje dele op til 40 mm høje.

· Det tjekker hurtigt, op til 7.000 mm² hvert sekund.

· Det ser på mange pletter og håndterer data på én gang.

· Du kan skifte lys og kameraer til dine behov.

· Du kan tilføje kuppelys, sidekameraer eller UV -lys.

· Det taler med andre maskiner for glat arbejde.

· Netværket er enkelt og arbejder selv med problemer.

Fordele og ulemper

Fordele	Ulemper
AI kontrollerer lavere fejl fra mennesker	Maskinen er tung, ca. 900 kg
Du kan skifte lys og kameraer	Første opsætning kan tage nogen tid
Kontrollerer både SMT og gennem hullers dele	Tager meget plads
Hurtige og gode 3D -kontroller
Store bilproducenter stoler på det

Sager med bedste brug

SAKI 3DI-LS2 er fantastisk til biltavler, små dele og smarte fabrikker. Det hjælper, når du har brug for at tjekke både korte og høje dele. Det er også godt til fuld sporing og arbejde med andre maskiner. Dens smarte AI hjælper, når du ofte skifter job eller har nye arbejdstagere.

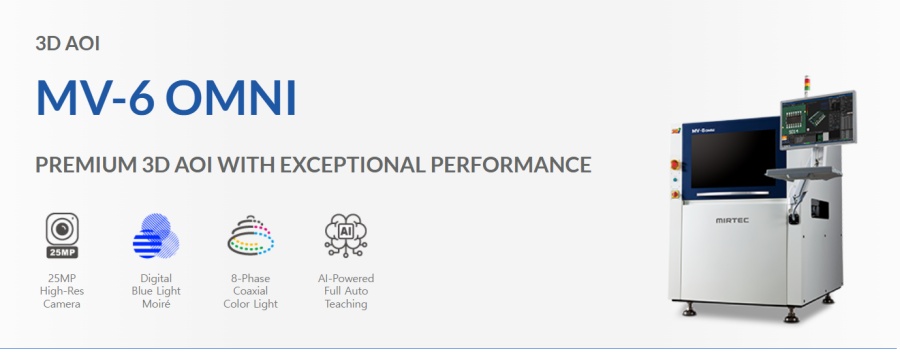

Top 3 Mirtec Brand (Model: MV-6 Omni)

Oversigt

Mirtec MV-6 Omni er en top 3D AOI for elektronik. Den bruger skarpe billeder og 3D-kontrol med speciel Omni-Vision® Tech. Eksperter som denne maskine, og den har vundet priser . Producenter vælger det for sine stærke kontroller og bedre kvalitetskontrol.

Nøglefunktioner

· Omni-Vision® 3D-kontroller måler højde og størrelse godt.

· Kamerasystemet er 15 mega pixel for klare detaljer.

· Specielle linser holder billeder lige og skarpe.

· Det bruger Quad Moiré Tech til reelle 3D -kontroller.

· Otte farvelys hjælper med at få de bedste billeder.

· To kameraer (15 MP og 25 MP) til skarpe billeder.

· Det kontrollerer hurtigt, ca. 0,77 sekunder pr. Placering.

· Du kan løse problemer langt væk uden at stoppe.

· Det kontrollerer alle pletter med 12 digitale 3D -projektorer.

· Smarte værktøjer hjælper med at styre job og bruge IPC -biblioteker.

· Sidekameraer Se på tavler fra forskellige vinkler.

Fordele og ulemper

Fordele	Ulemper
Kontroller i 3D og 2D med skarpe billeder	Maskinen er tung (950 kg)
Finder problemer hurtigt og godt	Behov dygtige opsætninger til nogle værktøjer
Du kan ordne tingene uden at stoppe	Kan være for stor til nogle linjer
Kendt for nye ideer og at være stabil
Passer til mange bordstørrelser

Sager med bedste brug

Mirtec MV-6 Omni er bedst for store elektronikfabrikker. Det hjælper mest, hvor hastighed og kvalitet betyder noget. Det passer til linjer til telefoner, biler og hårde tavler med mange dele. Producenter, der ønsker stærk 3D -kontrol og mindre nedetid som denne model.

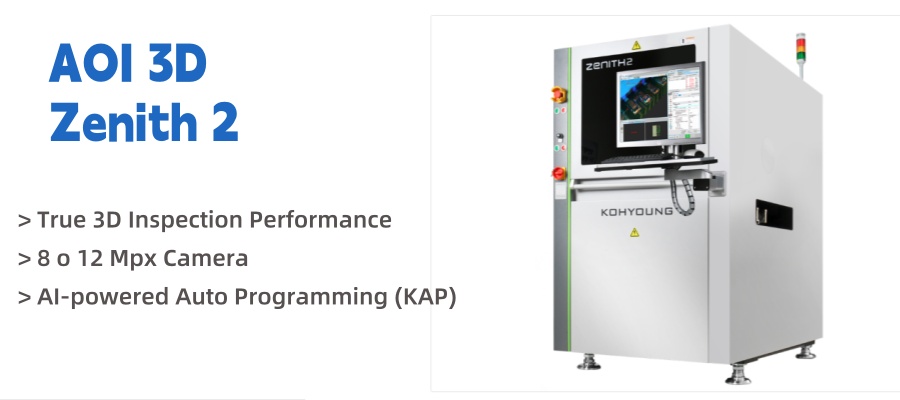

Top 2 Koh Young Brand (Model: Zenith 2)

Oversigt

Koh Young Zenith 2 er en top maskine til kontrol af SMT -tavler. Den bruger speciel ægte 3D -teknologi til at fremstille nøjagtige 3D -former for hver PCB. Maskinen måler, hvor høj, bred og flad loddeforbindelser og dele er. Zenith 2-kontroller ved hjælp af IPC-A-610-regler, der er tillid til overalt for elektronik. Systemet har AI-drevet auto-programmering, så opsætningen er hurtig og enkel. Zenith 2 forbinder med KSMART Smart Factory System. Dette lader det dele data med det samme og løse problemer hurtigt. Når det bruges sammen med KPO-mounteren, skaber det et lukket sløjfe-system. Dette hjælper med at placere dele bedre og får linjen til at fungere hurtigere.

Nøglefunktioner

Funktion/specifikation	Beskrivelse
Ægte 3D -inspektionsteknologi	Bruger specielle ægte 3D -kontroller til dele op til 25 mm høje , inklusive loddeforbindelser og ting, der ikke skal være der.
IPC-610 standardoverholdelse	Checks Boards af IPC-610 regler for god og fair mangelfinding.
Mangeldetektionsfunktioner	Finder manglende lodde, forkerte pletter, polaritetsfejl, omvendte dele, OCV/OCR, loddefilet, løftede kundeemner, gravstoning, brodannelse og mere.
Høj nøjagtighed og hastighed	Bruger smarte maskiner og måler til hurtigt arbejde i travle linjer.
Valgfrit sidekamera	Kontrollerer skjulte eller vanskelige at se med et stærkt sidekamera.
Selvdiagnosesystem	Forudsiger, når der er behov for omhu for at stoppe sammenbrud og holde det fungerer godt.
AI-drevet auto-programmering (KAP)	AI -software bruger former til at konfigurere kontroller hurtigt og spare penge.
Integration med KSMART -økosystem	Tilsluttes med andre maskiner og giver stærke SPC -værktøjer til kvalitet.
Korrektion af realtids placering	Arbejder med KPO -mounter for at løse delfejl med det samme, gøre tingene mere korrekte og gøre flere gode tavler.

Bemærk: Zenith 2's True 3D -kontroller og AI -funktioner Hjælp fabrikker får færre falske alarmer og flere gode tavler første gang.

Fordele og ulemper

Fordele	Ulemper
Bedste ægte 3D -kontroller i branchen	Koster mere først
Hurtigt, AI -opsætning betyder mindre ventetid	Nogle funktioner har brug for træning for at bruge godt
Lukket loop-fiksering gør tingene mere korrekte	Har brug for mere plads i nogle fabrikker
Forudsiger omhu behov for at stoppe overraskelsesnedbrydninger
Følger IPC -regler meget godt

Sager med bedste brug

Zenith 2 er fantastisk til store elektronikfabrikker, der ønsker tophastighed og kvalitet. Det fungerer bedst, hvor det at få gode bestyrelser første gang, og få fejl er mest vigtige. Fabrikker, der fremstiller hårde tavler, som for biler, hospitaler eller smarte gadgets, får meget fra dets 3D -kontrol og hurtig fastgørelse. Zenith 2 er også god til smarte fabrikker, der ønsker nem deling og pleje af datalagring, før tingene går i stykker.

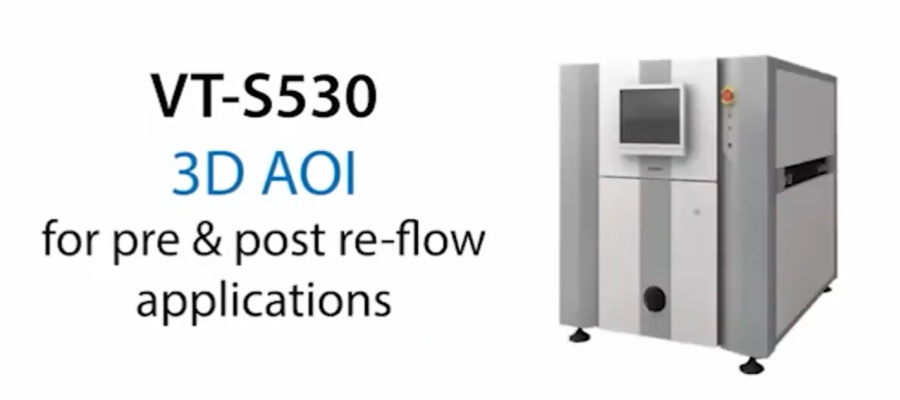

Top 1 Omron Brand (Model: VT-S530)

Oversigt

OMRON VT-S530 giver fuld 3D-AOI-kontrol for SMT-linjer. Denne maskine bruger smarte kameraer og blander faseskift med Color Highlight ™ 3D -formteknologi. VT-S530 får et højt første-pass-udbytte, ingen ubesvarede problemer og meget få forkerte afviser. Det kontrollerer tavler før og efter lodning. Det kan arbejde med en eller to linjer og kontrollerer meget store PCB'er op til 510x680 mm . Systemet følger IPC -regler og kontrollerer endda små 01005 dele. Omrons specielle 3D-SJI-kombinationsteknologi sørger for, at hvert bord er kontrolleret godt.

Nøglefunktioner

· Giver fuld 3D-AOI med stærk kontrol for alle SMT-linjer.

· Bruger Omrons specielle 3D-SJI-tech , blandingsfaseskift og Color Highlight ™ til bedre kontrol.

· Følger IPC -regler i Real 3D.

· Har en telecentrisk kameralinse til klare billeder.

· Lad dig vælge 10 μm eller 15 μm opløsning.

· Kan bruge to linjer på én gang uden at have brug for mere plads.

· Kontrollerer meget store plader op til 510x680 mm.

· Kontrollerer små 01005 dele.

· Arbejder for både før og efter lodning.

· Let software med berøringsskærm og offlineopsætning.

· Ser på linjen i realtid og har en reparationsstation med fuld 3D -visning.

· Har værktøjer til at se på data og kontrollere kvaliteten.

· Leveres med Omrons top service og hjælp.

Tip: VT-S530 kan bruge to linjer og tjekke store tavler, så det er fantastisk til travle fabrikker med mange job.

Fordele og ulemper

Fordele	Ulemper
Fuld 3d-aoi med smart 3D-SJI Tech	Koster mere end simpel aoi
Kontrollerer store og små PCB'er, endda 01005 dele	Har brug for mere plads på linjen
To-line brug gør flere produkter	Nogle funktioner har brug for træning
Ser på linjen og hjælper med at løse problemer med det samme
Let at bruge og har stærk støtte

Sager med bedste brug

VT-S530 er god til fabrikker, der ofte skal fremstille meget og ændre job. Det fungerer godt i linjer med mange bordstørrelser eller masser af ændringer. Bil-, gadget- og fabriksproducenter kan lide det, fordi det tjekker både små og enorme tavler. VT-S530 er også god til steder, der ønsker at se linjen, se på data og holde kvaliteten meget høj.

Stræk AOI -systemer: Sammenligning

Specifikationer og funktioner

AOI -maskiner i 2025 har mange nye funktioner. Tabellen nedenfor viser de fem bedste modeller. Det sammenligner deres 3D -inspektion, AI -værktøjer og hastighed. Hver maskine har sine egne specielle styrker til SMT -linjer.

Aoi maskine	3D -inspektionsfunktioner	AI -kapaciteter	Hastighed (inspektionshastighed)
Averroes.ai	Bruger eksisterende optisk hardware til 3D; mangler proprietær 3D -hardware	No-Code Deep Learning Engine; Detektion af realtidsdefekt	Afhænger af hardware
Koh Young Zenith	Ægte 3D med multi-projicering moiré; håndterer høje dele op til 25 mm; Skyggefri	AI-drevet auto-programmering; Automatisk defektklassificering	55,3 cm²/sek
Saki 3di	Multi-teknologisk inspektionsplatform for SMT, THT, IGBT; Mindre fokus på 3D -detaljer	AI-assisteret programmering; Automatisk defektklassificering	Ikke specificeret
TRI TR7700	Adaptiv højdeopløsning; Programmerbare digitale frynsefremskrivninger til 3D	AI-assisteret programmering; Automatisk defektklassificering	Op til 80 cm²/sek
Mirtec MV-6	Blue DLP Moiré til støjfri 3D; Samtidig 2D/3D -inspektion	Multi-fase belysning; Multi-vinkelinspektion	Turbo -tilstand: 45% hurtigere (høj gennemstrømning)

Koh Young Zenith og Mirtec MV-6 har den bedste 3D-inspektionshardware. TRI TR7700 er meget hurtig og bruger smart 3D -måling. Averroes.ai er stærk i AI -software. Saki 3DI kan kontrollere mange typer tavler og dele.

Ydelsesmetrics

Performance Metrics hjælper fabrikker til at vælge den rigtige AOI -maskine. Hastighed, nøjagtighed og fleksibilitet er vigtigst for travle linjer. TRI TR7700 er den hurtigste og kontrollerer op til 80 cm² hvert sekund. Koh Young Zenith giver stabil 3D -kontrol med 55,3 cm² pr. Sekund . Mirtec MV-6 kan fungere 45% hurtigere i Turbo-tilstand, så det er godt for store job.

Averroes.ai's hastighed afhænger af den hardware, den bruger, så den kan ændre sig. Saki 3DI viser ikke en hastighed, men kan kontrollere mange brættyper. Alle disse maskiner fungerer hurtigt, men den bedste afhænger af, hvad fabrikken har brug for.

Tip: Fabrikker skal matche AOI -hastigheden til deres linjes hastighed. Dette hjælper med at stoppe afmatninger og holder kvaliteten høj.

Software og integration

Software og hvordan AOI -maskiner opretter forbindelse til andre systemer er vigtige. Koh Young Zenith bruger AI til at konfigurere kontrol og links med MES og ERP til live datadeling. Mirtec MV-6 har Omni-Vision®-systemet , der blander SPI og AOI med smart defektchecks. Saki 3DI og TRI TR7700 bruger begge AI til at hjælpe med at opsætte og finde problemer.

Ny AOI -software lader folk se og kontrollere maskiner langt væk. Forbindelse med MES og ERP er nu normal, så fabrikker kan spore problemer og arbejde bedre. Dyb læring hjælper med at finde flere reelle defekter og sænker falske alarmer. Disse værktøjer gør AOI -maskiner smartere og hjælper fabrikker med at bruge data til at forbedre.

Bemærk: God inspektion og stærke forbindelser hjælper fabrikker med at holde kvalitet høj og håndtere nye udfordringer.

Omkostninger og værdi

At vælge den rigtige AOI -maskine handler ikke kun om pris. Du skal tænke på mere end hvad du betaler først. Hvert system har sin egen blanding af omkostninger, besparelser og plejebehov. Tabellen nedenfor viser de vigtigste omkostninger og værdipunkter for de øverste AOI -maskiner i 2025:

Aoi maskine	Prisklasse	Centrale fordele	Overvejelser om omkostnings-fordel	Vedligeholdelsesudfordringer
Omron VT-S530	Premium (high-end)	Høj hastighed, AI -programmering, topnøjagtighed	Høje startomkostninger; stærk ROI fra færre defekter og højere effektivitet	Kompleks AI har brug for ekspertpleje; nedetidsrisiko
Koh Young Zenith 2	Præmie	Hurtig, præcis (7μm), pålidelig 3D -inspektion	Værd omkostningerne til hurtig, nøjagtig detektion i travle linjer	Langsommere på store PCB'er; Opgraderinger kan være dyre
Viscom IS6059	Høj, plus vedligeholdelse	Hurtigt 3D -kamera, modulært, høj nøjagtighed	Opsætningen er kompleks; Vedligeholdelse af kameramodulet tilføjer omkostningerne	Følsom over for støv/fugtighed; Vedligeholdelse er dyrt
Mirtec MV-6 Omni	High-end	3D AOI, 15MP kamera, høj komponentstøtte	Høj vedligeholdelse af optik; Risiko for nedetid i hårde miljøer	Dyre optik; PCB -størrelsesgrænser
I.C.T AI-5146D	Midt til high-end	Dual-track, hurtig, nøjagtig, overkommelig 3D	Mere overkommelige end premium -modeller; Godt forhold mellem hastighed og omkostninger	Opsætningen er kompleks; Ikke for meget store PCB'er

Tip: High-end AOI-maskiner koster mere i starten, men de kan spare penge senere ved at finde problemer tidligt og gøre mindre affald.

OMRON VT-S530 og KOH Young Zenith 2 er begge topprismodeller. Disse maskiner er meget hurtige og meget nøjagtige. Fabrikker, der fremstiller masser af tavler eller har brug for perfekt kvalitet, vælger ofte disse. De koster meget i starten, men de hjælper ved at begå færre fejl og flere gode bestyrelser. Omrons Smart AI hjælper også arbejdstagere med at gøre mindre, så fabrikker kan spare på arbejde over tid.

Viscom IS6059 og Mirtec MV-6 Omni er også lavet til job på højt niveau. De har stærke 3D -kontroller og kan ændres til forskellige behov. Men de har brug for mere omhu, og dette kan blive dyrt. Deres kameraer og linser har ofte brug for rengøring og fastgørelse. Støv eller varme kan få dem til at stoppe med at arbejde, hvilket bremser ned ad linjen. Fabrikker skal planlægge disse ekstra omkostninger, når de køber disse maskiner.

I.C.T AI-5146D er en bedre aftale for prisen. Det er hurtigt og kontrollerer godt, men koster ikke så meget som de øverste 3D AOI -maskiner . Denne model er god til fabrikker, der ønsker stærk kontrol, men ikke ønsker at bruge for meget. Dets to-spor design hjælper med at gøre flere tavler hurtigt, så det er godt for voksende linjer. Men det kan ikke kontrollere meget store tavler, og det kan være svært at indstille det.

Når du ser på AOI -maskiner , skal du tænke på alle omkostninger. Dette betyder, at prisen, opsætningen, omsorgen og hver gang maskinen ikke fungerer. Maskiner med smarte AI- og 3D -check kan spare penge over tid, især hvis du laver masser af tavler eller mange typer. Men hver fabrik skal vælge den maskine, der passer bedst til dens behov og budgetter.

Bemærk: At købe en top AOI -maskine kan hjælpe en fabrik med at gøre det bedre ved at skabe bedre tavler og spare penge på lang sigt. Tænk altid på både kortvarig og langsigtet værdi, før du vælger.

Valg af automatiserede optiske inspektionssystemer

Nøgleudvælgelsesfaktorer

At vælge de rigtige automatiserede optiske inspektionssystemer til SMT -samling tager omhyggelig tanke. Hver fabrik er forskellig, så folk skal se på et par vigtigste ting.

Inspektionsnøjagtighed

Inspektionsnøjagtighed er meget vigtig. Højopløsningskameraer og smarte programmer hjælper med at finde endnu små problemer. Systemer med sub-pixel-nøjagtighed kan se ting som dele, der ikke er indrettet eller dårlige loddeforbindelser. At kontrollere systemet ofte og uddanne arbejdstagere hjælper med at holde det fungerer godt.

Hastighed og gennemstrømning

Opdragede linjer har brug for AOI -maskiner, der fungerer hurtigt. Hastigheden for automatisk optisk inspektion skal være så hurtig som linjen eller endnu hurtigere. Dette stopper afmatninger. Hurtige maskiner, målt i CM⊃2; pr. Sekund, hjælper fabrikker med at forblive hurtig og holde kvaliteten høj.

Softwarefunktioner

Moderne automatiserede optiske inspektionssystemer bruger smart software. Funktioner som realtidsdefektsortering, lette kontroller og SPC-rapporter hjælper arbejdstagerne med at løse problemer hurtigt. Tilslutning med fremstilling af udførelsesudførelsessystemer (MES) lader data bevæge sig let og hjælper med at gøre processen bedre.

Integration og support

AOI -maskiner skal passe ind i SMT -linjer uden problemer. De er nødt til at arbejde med MES og andre systemer for let datadeling. God hjælp fra virksomheden, som træning og fastgørelse, holder systemet i gang med lidt nedetid. At prøve AOI -maskiner med rigtige tavler, før de køber, viser, hvor godt de fungerer.

Budget

Budgettet er mere end bare den første pris. De samlede omkostninger inkluderer opsætning, fastgørelse og opgraderinger senere. Fabrikker skal vælge, hvad der passer til deres behov og budget. At starte med simpel AOI og tilføje mere, når ting bliver sværere, kan spare penge.

Tip: Sæt AOI -systemer efter vigtige trin som loddepastaudskrivning og refow . Dette hjælper med at finde flere problemer og gør processen bedre.

Matchende AOI til produktionsbehov

Matchende AOI -funktioner til, hvad fabriksbehovet hjælper det med at fungere bedst. Tabellen nedenfor viser, hvordan de vigtigste ting matcher SMT -behov:

Faktor	Beskrivelse	Relevans for SMT -produktionskrav
Produktionsvolumen & blanding	Hurtig AOI er god til travle linjer; Fleksible programmer hjælper med mange produktændringer.	Sørg for, at AOI -hastighed og fleksibilitet passer til størrelsen og typen af arbejde.
Inspektionsfunktioner	Kameraer i høj opløsning og sub-pixel nøjagtighed finder mange slags problemer.	Matcher AOI -kontrolstyrke til PCB -detaljer og problemstyper.
Hastighed og gennemstrømning	Hurtige kontroller op til 100 cm²/sek stop afmatning.	Gør AOI -hastighed til at passe til linjens hastighed.
Software og integration	Problemkontrol og mes-links i realtid gør kvalitetskontrol lettere.	Hjælper data med at bevæge sig hurtigt og gør processen bedre.
Budget- og ejerskabsomkostninger	Tænk på at købe, fastgøre og opgradere omkostninger.	Stopper til at bruge for meget eller for lidt til det, der er nødvendigt.
Leverandørstøtte	Test AOI med ægte tavler og vælg stærk støtte.	Sørg for, at systemet fungerer godt og er let at løse.

Automatiserede optiske inspektionssystemer skal altid passe til PCB -typen, hvor mange tavler er lavet og den nødvendige kvalitet. For hårde bestyrelser eller vigtige job kan brug af AOI med andre kontroller gøre tingene endnu mere pålidelige.

Almindelige faldgruber i valg af automatisk optisk inspektion

Softwarekompatibilitet

Mange fabrikker glemmer softwarekompatibilitet, når man vælger et AOI -system. Ikke hver AOI -maskine fungerer godt med al fabrikssoftware. Nogle systemer forbinder ikke let med MES eller ERP -platforme. Dette kan bremse datadeling og gøre defektsporing hårdt. Fabrikker har muligvis brug for ekstra software eller speciel kodning, som koster mere og gør tingene sværere.

Tip: Kontroller altid, om AOI -softwaren fungerer med dine nuværende produktionsværktøjer. Bed sælgeren om at vise en demo ved hjælp af dine egne data.

Softwareopdateringer er også vigtige. Nogle AOI -maskiner har ofte brug for opdateringer for at forblive sikre og nøjagtige. Hvis du springer over opdateringer, kan systemet muligvis gå glip af nye defekter eller få fejl. Fabrikker skal planlægge regelmæssige opdateringer og se, om leverandøren hjælper med opsætning og fastgørelse af problemer.

Vedligeholdelsesbehov

AOI -maskiner har brug for regelmæssig pleje for at fortsætte med at arbejde godt. Mange købere er ikke klar over, hvor meget tid og vedligeholdelse af penge tager. Spring over kontroller kan forårsage sammenbrud og stoppe produktionen.

Typiske vedligeholdelsesopgaver inkluderer :

· Rengør transportskinner, arbejdsbænke og ydersiden af maskinen hver dag

· Kontroller og rengør linser og sensorer

· Se efter lækager i luftkredsløb

· Rengør lys og bevægelige dele hver uge, og tilsæt olie

· Dyb ren, kalibrer og kontroller elektriske dele hver måned

· Få en professionel til at inspicere og ændre gamle dele en gang om året

Omkostningerne kan tilføjes hurtigt . De fleste fabrikker bruger $ 5.000 til $ 15.000 hvert år på vedligeholdelse . Månedlige omkostninger er $ 1.000 til $ 3.000. Softwarelicenser kan koste $ 2.000 til $ 12.000 hvert år. Uddannelse af nye arbejdstagere koster $ 1.000 til $ 5.000 pr. Person. Når maskinen sættes op eller fast, bremser produktionen, og omkostningerne stiger.

Vedligeholdelsesopgave	Frekvens	Typisk omkostningspåvirkning
Rengøring og inspektion	Dagligt/ugentligt	Arbejde, rengøringsforsyning
Kalibrering	Månedlig	Tekniker tid
Udskiftning af dele	Årligt	Forbrugsstoffer, reservedele
Softwarelicens	Årligt	$ 2.000– $ 12.000
Uddannelse	Efter behov	$ 1.000– $ 5.000 pr. Medarbejder

Regelmæssig pleje holder automatiske optiske inspektionssystemer fungerer godt og kontrollerer rigtigt. Ignorering af vedligeholdelse kan forårsage dyre nedetid.

Skalerbarhed

Skalerbarhed er et andet problem, folk savner. Nogle AOI -maskiner kan ikke følge med, når produktionen bliver større . Hurtige linjer har brug for AOI -systemer, der kan kontrollere tusinder af tavler hver dag uden at bremse. Maskiner med fleksibel hardware og software kan ændres, når behovene vokser.

AOI -maskiner, der er lavet til skalerbarhed, bruger hurtige kameraer, smarte programmer og opsætninger, du kan ændre. De håndterer forskellige bordstørrelser og vanskelige layouts. Disse systemer passer let ind i linjer og finder defekter med det samme. Efterhånden som produktionen vokser, fortsætter skalerbare AOI -maskiner hurtigt og godt. De registrerer også defekter og hjælper med at forbedre processen.

AOI -systemer, der skalerer godt, hjælper fabrikker med at udfylde store ordrer og holde kvalitet høj, når de bliver større.

Pris vs. værdi

Mange mennesker starter med at se på prisen, når de vælger en AOI -maskine til SMT -samling. De vil ofte have den billigste. Men den reelle værdi af en AOI -maskine er mere end bare det, du betaler først. Disse maskiner kan koste meget, men de hjælper med at spare penge senere. De gør kvalitet bedre og stopper spildt tid på linjen. At finde problemer tidligt betyder, at fabrikker ikke behøver at løse eller smide så mange bestyrelser væk.

AOI -maskiner fungerer bedst i travle fabrikker, der gør masser af det samme. På disse steder lønner det at indstille maskinen hurtigt. Hvis en fabrik fremstiller det samme produkt i lang tid, får det sine penge hurtigere tilbage. AOI -maskinen finder problemer tidligt, så færre dårlige tavler fortsætter. Dette betyder flere gode tavler og mindre affald.

Tip: Hvis en fabrik ændrer produkter meget eller foretager testkørsler, kan det tage tid at indstille Det kan tage længere tid at få dine penge tilbage i disse tilfælde. AOI -maskinen .

Nye AOI -maskiner har seje ting som skarpe kameraer og smart AI -software. Disse ting hjælper med at finde flere problemer, men får også maskinen til at koste mere. Efterhånden som AOI -maskiner bliver bedre, koster de mere at eje. Fabrikker skal tænke på, om de nye funktioner er værd at prisen. Nogle gange hjælper de nyeste ting ikke meget, hvis du ikke laver mange tavler eller skifter produkter ofte.

Her er en simpel tabel til at vise pris og værdi:

Faktor	Lavpris AOI	High-end AOI
Forhåndsomkostninger	Sænke	Højere
Nøjagtighed af defektdetektering	Grundlæggende	Avanceret (AI, 3D, HD)
Opsætningstid	Kortere	Længere (flere funktioner)
Bedst til	Små løb, enkle PCB'er	Masseproduktion, komplekse PCB
Langvarig ROI	Moderat	Høj (i stabile linjer)

Nogle AOI -maskiner, der er lavet til flade SMT -tavler, fungerer muligvis ikke godt med vanskelige bygninger. Dette kan være et problem, hvis en fabrik ønsker at lave nye ting senere. Nyere AOI -maskiner med AI og bedre dataværktøjer kan løse disse problemer og hjælpe med at tjene flere penge tilbage.

Når du vælger en AOI -maskine , skal du ikke bare se på prismærket. Tænk på, hvordan det passer til dit arbejde, hvor hurtigt det vil betale for sig selv, og om det kan ændre sig, når din virksomhed vokser. Den bedste værdi kommer fra en maskine, der passer til din fabrik og fortsætter med at gøre kvaliteten bedre.

Smarte købere er interesserede i den samlede værdi, ikke kun pris. Den rigtige AOI -maskine kan spare penge, tjene bedre bestyrelser og hjælpe din virksomhed med at vokse i lang tid.

Sager i den virkelige verden til AOI

Forbrugerelektronik

AOI -maskiner er meget vigtige for at gøre forbrugerelektronik. Virksomheder bruger dem til at kontrollere smartphones, tablets, bærbare computere og bærbare. AOI ser efter manglende dele, dårlig lodning og ting, der ikke er stilt op. Disse maskiner hjælper fabrikker med at fremstille masser af produkter og holder kvaliteten høj.

· Et stort elektronikfirma satte et AOI -system på sin linje. Derefter havde virksomheden 30% færre produkter sendt tilbage . Dette sparede dem $ 2 millioner hvert år.

· AOI finder problemer tidligt, så færre dårlige produkter går til kunderne. Dette hjælper med at beskytte mærket og får kunderne til at stole på virksomheden mere.

· AOI -maskiner hjælper også virksomheder med at afslutte arbejdet til tiden. De kan tjekke hundreder af tavler hver time, så linjen bevæger sig hurtigt.

Bemærk: AOI -systemer hjælper elektronikproducenter med at spilde mindre og få flere gode produkter første gang.

Automotive Electronics

Automotive elektronik skal være meget sikker og fungere godt. AOI -systemer hjælper bilproducenter med at tjekke trykte kredsløbskort for kontrolenheder, sensorer og skærme. Disse maskiner ser efter loddebroer, manglende dele og forkert polaritet. AOI kontrollerer også, om vigtige sikkerhedsdele er på det rigtige sted.

Bilproducenter bruger AOI til at følge strenge regler. AOI -maskiner giver detaljerede rapporter for hvert bord, de kontrollerer. Disse rapporter hjælper med at finde, hvor problemer startede. Dette er vigtigt for tilbagekaldelser og fastsættelse af produkter under garanti.

AOI -systemer hjælper også, når fabrikker fremstiller mange forskellige tavler i små mængder. AOI -maskiner kan ændre job hurtigt og stadig tjekke godt.

· AOI hjælper bilfabrikker med at bruge mindre på at fikse fejl og gør produkter mere sikre.

· Data fra AOI -kontrol hjælper fabrikker med at blive bedre til at lave ting.

Medicinsk udstyr

At gøre medicinsk udstyr skal være nøjagtige og altid det samme. AOI -systemer tjekker ting som kontaktlinser, stenter, insulinpenne og sprøjter. Disse maskiner bruger specielle kameraer, lys og AI for at finde små problemer.

· Intelgic skiftede fra gamle mikroskoper til AI AOI -systemer til kontrol af kontaktlinser og stenter. Systemet bruger skarpe linser, specielle lys, 3D-trykte indehavere og robotter. AI finder defekter, så kontroller er mere korrekte, og folk begår færre fejl.

· Koya Medical begyndte at bruge AOI til at kontrollere sine produkter. Systemet fandt flere problemer, end folk kunne. Checks gik fra at tage minutter til kun sekunder. Virksomheden afsluttede en tre-måneders bunke med arbejde på en uge og ønsker at bruge flere AOI-systemer.

· Dybt indlæring AOI -systemer Kontroller nu insulinpenne og sprøjter . Disse systemer sørger for, at produkter opfylder FDA -reglerne ved at se på nåletips, og hvordan stempler passer. Dovideq Medical Systems lavede LightControl AOI til endoskoper ved hjælp af neurale netværk til at kontrollere kvaliteten under fremstilling og fastgørelse.

AOI -systemer hjælper producenter af medicinske udstyr med at følge reglerne og give sikre, gode produkter til patienter.

Prototyping og lille batch

Prototype og lille batchproduktion er vigtig inden for elektronik. Virksomheder bruger disse trin til at prøve nye ideer eller lave specielle produkter. Automatiserede optiske inspektionssystemer (AOI) -systemer hjælper folk med at tjekke tavler hurtigt og med gode resultater.

AOI -maskiner giver hurtig feedback under prototype. Ingeniører kan finde problemer tidligt og løse dem, før de laver flere bestyrelser. Dette sparer både tid og penge. AOI hjælper også hold med at stoppe store fejl, der kunne ske senere.

Små batchjob ændrer sig ofte meget. Hver gruppe bestyrelser kan se anderledes ud eller bruge nye dele. AOI -systemer med smart software kan håndtere disse ændringer. Arbejdstagere kan oprette nye kontroller på kun få minutter. Nogle AOI -maskiner bruger AI til at lære nye problemer og mønstre. Dette hjælper, når hold arbejder med nye eller specielle designs.

Tip: AOI -systemer, der er lette at programmere og skifte fungerer bedst for laboratorier og små batchlinjer.

Mange startups og laboratorier bruger AOI til kontrol af kvaliteten. De har ikke store hold til at tjekke bestyrelser for hånd. AOI -maskiner ser efter manglende dele, forkert retning og loddeproblemer. Disse kontroller hjælper teams med at give gode prototyper til klienter eller investorer.

Her er nogle måder, AOI hjælper med at prototype og små batchjob:

· Hurtigere iteration: AOI giver hurtig feedback, så hold kan foretage ændringer hurtigt.

· Nedsat menneskelig fejl: Maskiner finder små problemer, som folk måske ikke ser.

· Bedre dokumentation: AOI viser rapporter og billeder til hvert bord. Hold kan bruge disse til at spore ændringer og dele resultater.

· Omkostningsbesparelser: At finde problemer tidlige stopper dyre rettelser eller spildt bestyrelser.

Aoi fordel	Påvirkning på prototype/lille batch
Hurtig opsætning	Hjælper med masser af designændringer
Høj nøjagtighed	Sørg for, at testresultaterne er korrekte
Dataindsamling	God til sporing og kontrol
Nem integration	Passer godt i små laboratorier eller testlinjer

AOI -systemer hjælper små teams med at arbejde som store fabrikker. De bringer stærk kvalitetskontrol til hvert trin i bygningen. Dette betyder, at virksomheder kan lancere nye produkter hurtigere og med færre problemer.

AOI -teknologi giver startups og opfindere et stort løft. De kan teste, lære og blive bedre uden at bremse deres arbejde.

De øverste 5 AOI-maskiner er Omron VT-S530, Koh Young Zenith 2, Mirtec MV-6 Omni, Saki 3DI-LS2 og I.C.T-5146. Hver enkelt er god til forskellige ting som hastighed, nøjagtighed og smarte AI -værktøjer. Hver SMT -linje har brug for noget lidt anderledes. Hold skal se på detaljerne og tænke over, hvad de muligvis har brug for senere. Det er smart at bede om en demo fra virksomheden, før du køber.

Tip: Kontroller sammenligningstabellen for at se, hvilken AOI -maskine der passer til dine mål. Du kan også tale med eksperter eller dele dine egne historier for mere hjælp.

FAQ

Hvad står AOI for inden for elektronikfremstilling?

AOI betyder automatiseret optisk inspektion. Dette bruger kameraer og software til at kontrollere trykte kredsløbskort. Det ser efter problemer, mens der foretages bestyrelser.

Hvordan adskiller 3D AOI sig fra 2D AOI?

3D AOI kontrollerer, hvor høje og formede dele og loddeforbindelser er. 2d Aoi tager kun flade billeder. 3D AOI finder flere problemer og kontrollerer bedre.

Hvorfor bruger fabrikker AI i AOI -maskiner?

Fabrikker bruger AI i AOI -maskiner for at finde problemer bedre. AI lærer af gamle kontroller og giver færre falske alarmer. Dette hjælper med at gøre produkter bedre og sparer tid.

Kan AOI -maskiner inspicere alle typer PCB?

De fleste AOI -maskiner kan kontrollere mange slags PCB'er. De arbejder med single, dobbelt- og flerlags tavler. Nogle maskiner er bedre til store eller tykke tavler.

Hvor ofte skal AOI -maskiner modtage vedligeholdelse?

Producenter siger at rense AOI -maskiner hver dag og tjekke dem hver måned. En professionel skal se på dem en gang om året. Regelmæssig pleje holder AOI -maskiner fungerer godt.

Hvad er MES -integration i AOI -systemer?

MES betyder fremstilling af udførelse af udførelse. AOI -maskiner med MES kan dele kontroldata med det samme. Dette hjælper med at spore problemer og gør hele linjen bedre.

Er AOI -maskiner vanskelige at programmere til nye produkter?

Nye AOI -maskiner har let software og AI til at hjælpe med at opsætte. De fleste arbejdstagere kan starte nye kontroller hurtigt, normalt på under 30 minutter.

Hvad er den typiske ROI til at investere i AOI -maskiner?

Fabrikker får ofte deres penge tilbage om et eller to år. AOI -maskiner sænker fejl, skærer fastgørelsesomkostninger og fremskynder arbejdet. Dette sparer en masse penge over tid.
