SMT feeder pickup positionsfejl sker, når en komponent ikke er præsenteret på det korrekte sted, så dysen kan samle den op. Maskinen kan rapportere en pickup-fejl, vakuumfejl, komponentafvisning eller feederalarm, men det virkelige problem er ofte en forkert feeder pickup-position, ustabil tapeindeksering, forkerte pickup-koordinater eller bevægelse inde i komponentlommen.
En feeder er ansvarlig for at flytte hver komponent til afhentningsstedet med gentagbar nøjagtighed. Hvis tapen går for langt frem, stopper for tidligt, skifter sidelæns eller ikke holder komponenten korrekt, kan dysen savne komponenten eller plukke den fra kanten. Dette kan føre til manglende komponent, tabt komponent, komponentplacering på hovedet, høj afvisningsrate og unødvendigt materialespild.
Denne vejledning forklarer hovedårsagerne til SMT feeder pickup positionsfejl og giver en praktisk SMT feeder kalibreringsproces for produktionsingeniører og vedligeholdelsesteams.
Indholdsfortegnelse
En SMT feeder pickup positionsfejl betyder, at komponenten ikke er placeret på den forventede pickup koordinat, når dysen ankommer. Komponenten kan være for langt frem, for langt bagud, forskudt sidelæns, roteret, vippet eller mangler fra lommen.
Maskinen kan stadig gennemføre nogle afhentningscyklusser med succes. Dette er grunden til, at feederproblemer kan være svære at identificere. En fremføring kan fungere normalt i flere minutter og derefter skabe en intermitterende fejl, når tapehullet, lommen, dæktapen eller komponentpositionen ændres.
Typiske symptomer omfatter manglende afhentning, sideopsamling, komponentrotation, komponentafvisning efter kamerainspektion, ustabil vakuumværdi, tabt komponent og gentagen placeringsforskydning.
Andre tegn omfatter en dyse, der rører ved kanten af tapelommen, komponentbevægelse efter tapeindeksering, inkonsekvent tapefremføring, unormal fremføringsstøj og fejl, der følger én fremfører, efter at den er flyttet til en anden maskinposition.
Dysen skal komme i kontakt med komponenten på et stabilt og passende opsamlingsområde. Hvis dysen rører kanten i stedet for midten, bliver vakuumforseglingen svagere, og komponenten kan rotere under hovedbevægelsen.
En forkert indføringsposition kan også få maskinen til at afvise en god komponent. Komponenten kan plukkes, men dens position på dysen kan være uden for kameraets korrektionsområde. I denne situation kan problemet se ud til at være en synsfejl, selvom feederen skabte den oprindelige offset.

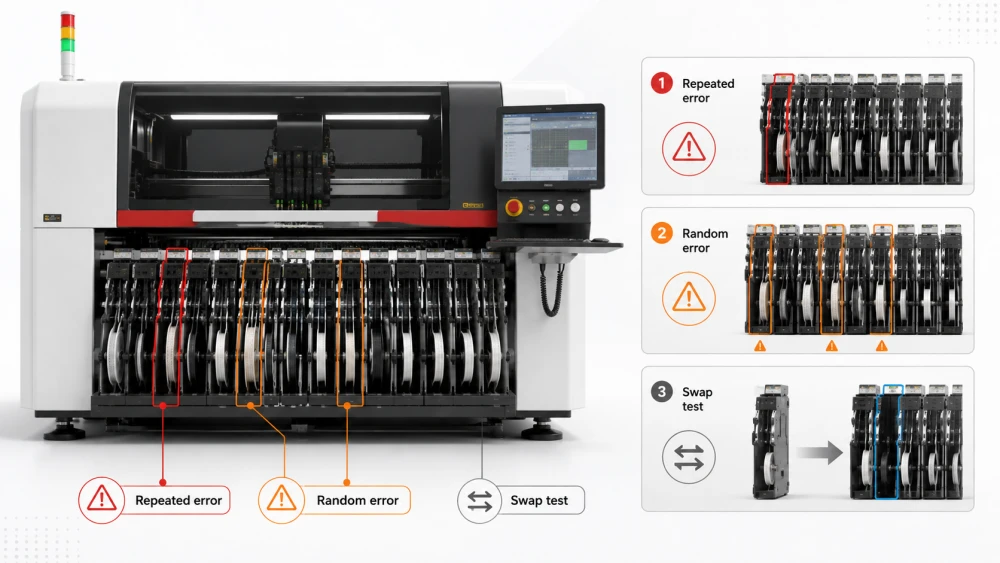

Før ændring af feeder-parametre, bør ingeniører registrere defektmønsteret. Dette hjælper med at adskille et feederproblem fra et dyse-, vakuum-, syn- eller materialeproblem.
Hvis den samme feeder skaber gentagne opsamlingsfejl, bør teknikere kontrollere feederkalibrering, tapeindeksering, pickupkoordinat, tandhjulstilstand, dæktapespænding og komponentlommeposition.
En gentagen fejl betyder normalt, at feederen konsekvent præsenterer komponenten på det forkerte sted. Problemet kan være mekanisk, men det kan også komme fra forkert pitch, forkert feedertype eller forkerte komponentdata.
Hvis flere feeder skaber tilfældige fejl, er problemet muligvis ikke en enkelt feeder. Ingeniører bør kontrollere de almindelige maskinforhold, herunder dyseslid, vakuumkilde, lufttryk, foderbasejustering, maskinvibration og softwareindstillinger.
Tilfældige feeder-fejl kan også forekomme, når fabrikken bruger en ny tapespecifikation eller komponentpakke, der ikke passer godt til det eksisterende feedersystem.
En feeder swap test er en af de mest nyttige diagnostiske metoder. Flyt den mistænkte feeder til en anden plads og kør en kontrolleret test. Hvis afhentningsproblemet følger føderen, er føderen eller dens materiale sandsynligvis ansvarlig. Hvis problemet forbliver ved den originale maskinåbning, skal føderbunden, maskinens koordinater eller hovedsystemet kontrolleres.
Kun én variabel bør ændres under testen. Hvis føder, dyse, materialerulle og program alle ændres på samme tid, vil resultatet være svært at fortolke.
En føder skal installeres solidt og justeret korrekt på foderbunden. Et lille mekanisk mellemrum kan ændre forholdet mellem tapelommen og dysens pickup-koordinat.
Hvis føderen ikke er sat helt ind i maskinbunden, kan den sidde i en lille vinkel eller blive lidt væk fra den forventede position. Maskinen genkender muligvis stadig føderen, men afhentningsstedet kan være unøjagtigt.
Ingeniører bør kontrollere indføringslåsen, styreskinnen, positioneringsklodsen, stikket og det mekaniske stop. Foderen skal indsættes med konstant kraft og bør ikke bevæge sig, når den berøres let.
Støv, tapepartikler, komponentaffald og olie kan samle sig på føderbunden. Dette kan forhindre foderautomaten i at sidde fladt. En slidt styreskinne eller positioneringsblok kan skabe lignende problemer.
Når flere foderautomater viser et lignende opsamlingsskift på samme maskinplacering, skal foderbunden inspiceres. Rengøring af kun den enkelte foderautomat løser muligvis ikke det egentlige problem.
En fremføring, der vippes eller bevæger sig sidelæns, kan få tapelommen til at flytte sig væk fra dysens centrum. Dette er mere alvorligt for små komponenter, fordi pickup-tolerancen er meget lille.
Ingeniører bør kontrollere, om foderlegemet er stabilt under indeksering. Hvis arkføderen bevæger sig frem og tilbage med hver tapefremføring, skal fremføringslåsen eller den indvendige mekanisme muligvis justeres.

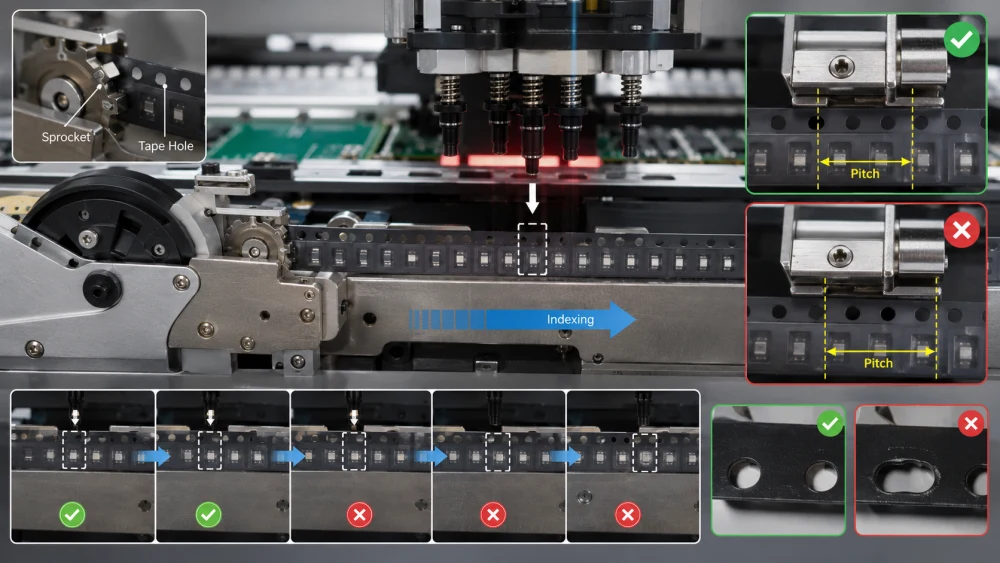

Tape indeksering flytter bæretapen fremad én lomme ad gangen. Hvis indekseringsafstanden er forkert, vil komponenten ikke nå frem til den forventede afhentningsposition.
Forskellige specifikationer for bæretape bruger forskellige lommedelinger. Hvis feeder-pitch-indstillingen ikke stemmer overens med det faktiske bånd, kan båndet gå for meget eller for lidt frem under hver cyklus.
Dette kan forårsage et gradvist afhentningsskift, gentagen afhentning i tomme lommer, sideopsamling eller beskadigelse af komponenter. Ingeniører bør bekræfte den faktiske tonehøjde fra komponentemballagen og sammenligne den med foderprogrammet.
Indføringshjulet skal gå korrekt i indgreb med hullerne i bærebåndet. Hvis tapehullerne er beskadigede, strakte, blokerede eller dårligt udformet, kan kædehjulet muligvis ikke føre tapen præcist frem.
Slidte tandhjulstænder kan også skabe indekseringsvariation. Fremføreren kan fungere korrekt med en rulle og svigte med en anden, fordi kvaliteten af tapehullet er anderledes.
Nogle feeder-indekseringsfejl er forårsaget af internt mekanisk slid. Motoren, gearet, fjederen, remmen, koblingen eller drivmekanismen flytter muligvis ikke båndet den samme afstand hver cyklus.
Ingeniører bør observere flere på hinanden følgende indekseringscyklusser. Komponenten skal stoppe i samme position hver gang. En slowmotion-video eller et visuelt mærke på båndet kan hjælpe med at identificere små bevægelsesforskelle.
Foderautomaten kan være mekanisk sund, men maskinprogrammet kan stadig bruge den forkerte afhentningsposition. Afhentningskoordinat og afhentningshøjde skal verificeres med den faktiske komponent og faktiske feeder.
En forkert indføringsposition betyder, at maskindysen ikke sigter mod det korrekte punkt på komponenten. Dysen kan lande nær komponentkanten, mellem to komponent eller uden for lommen.
Ingeniører bør kontrollere X- og Y-afhentningskoordinaterne og sammenligne dem med den reelle komponentposition. Det teoretiske centrum af lommen er ikke altid det samme som det bedste afhentningspunkt, især når komponenten er løs eller lommen er større end komponentkroppen.
Hvis opsamlingshøjden er for høj, kan dysen muligvis ikke berøre komponenten fast nok. Vakuum opbygges muligvis ikke korrekt, og komponenten kan forblive i lommen, når hovedet bevæger sig væk.
Dette kan skabe ubesvaret afhentning, svagt vakuum eller kameraafvisning. Problemet kan kun opstå ved høj hastighed, fordi komponenten ikke har tid nok til at danne en stabil tætning.
Hvis opsamlingshøjden er for lav, kan dysen presse komponenten ind i tapelommen. Dette kan skabe sidekraft, komponentrotation, lommeskade eller dysekollision.
Opsamlingshøjden skal justeres i henhold til tapelommens dybde, komponenttykkelse, dyselængde og fremføringstilstand. Den korrekte højde bør tillade fast kontakt uden for stort tryk.
Ikke alle problemer med pickuppositionen er forårsaget af feederbevægelse. Selve komponenten kan bevæge sig inde i lommen, før dysen ankommer.
Lille eller let komponent kan bevæge sig sidelæns inde i tapelommen. Når komponenten ikke længere er centreret, kan dysen plukke den fra kanten eller ikke skabe en stabil vakuumforsegling.

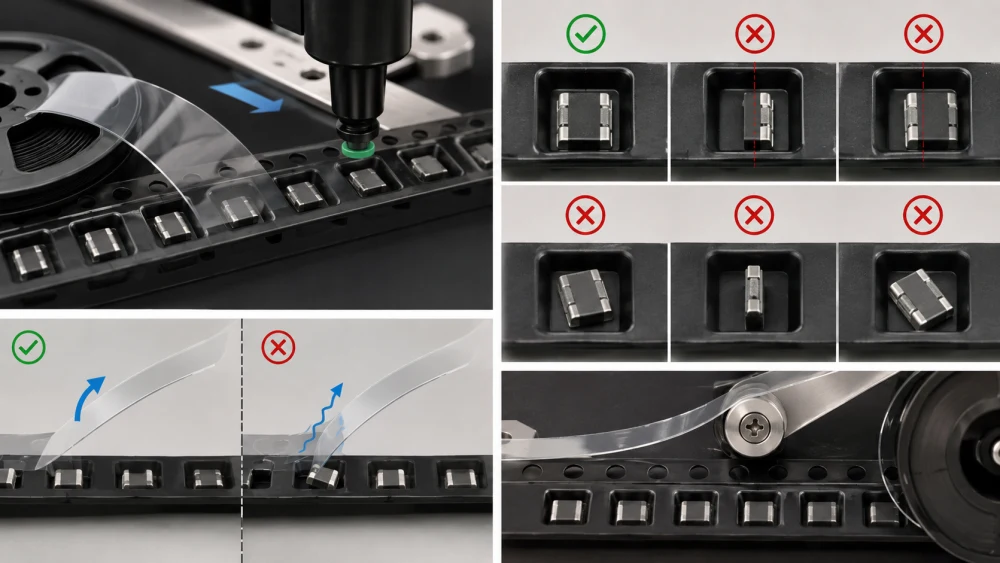

Ingeniører bør inspicere komponenten umiddelbart efter at dæktapen er fjernet, og før dysen tager den op. Hvis komponenten allerede er flyttet, bør materialeemballagen eller tapespecifikationen gennemgås.
En komponent kan stå i en vinkel, fordi lommen er for lav, for stor, beskadiget eller forurenet. Det kan også blive påvirket af dækbåndets afrivningskraft eller vibrationer under indeksering.
En vippet komponent kan skabe forkert pickup-position, komponentrotation, tabt komponent eller placering på hovedet. Langsommere fremføringshastighed og bedre indpakning kan forbedre stabiliteten, men nogle komponenter kan kræve et andet bæretapedesign.
Hvis dæktapen afskaller ujævnt, kan den trække i komponenten eller skabe vibrationer nær opsamlingsstedet. Overdreven skrælningskraft kan flytte letvægtskomponenten. Løs afskalning kan efterlade tapemateriale i afhentningsområdet.
Ingeniører bør kontrollere afdækningstapens vinkel, afskalningsspænding, affaldstapebane og tapeopsamling. Dækbåndet skal adskilles jævnt uden at forstyrre komponenten inde i lommen.
En korrekt SMT feeder kalibreringsproces bør verificere feeder position, tape indeksering, pickup koordinat, pickup højde og repeterbarhed. Kalibrering skal udføres efter feederreparation, feederkollision, langtidsopbevaring, gentagen afhentningsfejl eller materialeskift.
Før kalibrering skal du rengøre fremførerhuset, kædehjulet, styreskinnen, tapebanen og opsamlingsområdet. Fjern tapefragmenter, komponentaffald og støv. Bekræft, at den korrekte fremføringstype bruges til tapebredden og -stigningen.
Indlæs en velkendt komponentspole, hvis det er muligt. Brug af en stabil referencerulle gør det lettere at skelne feederfejl fra materialeemballagefejl.
Kør flere indekseringscyklusser, og observer, om båndet bevæger sig konsekvent frem. Kontroller, at kædehjulet går i indgreb med tapehullerne, og at hver komponentlomme stopper ved det samme afhentningssted.
Hvis båndets position ændres fra cyklus til cyklus, skal mekanisk reparation afsluttes før softwarekalibrering. Softwarekorrektion kan ikke kompensere for ustabil indeksering.
Efter at mekanisk indeksering er stabil, skal du lære eller verificere X- og Y-afhentningskoordinaten. Dysen skal placeres over selve komponentens centrum. Opsamlingspunktet skal give tilstrækkeligt kontaktareal til stabilt vakuum uden at røre lommevæggen.
For små komponenter bør afhentningskoordinaten kontrolleres omhyggeligt under forstørrelse. En lille koordinatfejl kan være stor sammenlignet med komponentkroppen.
Indstil opsamlingshøjden, så mundstykket kommer i fast kontakt med komponenten, men ikke presser den dybt ind i lommen. Bekræft, at vakuum når det krævede niveau inden for den forventede tid.
Kør gentagne pickup-tests og overvåg, om komponenten forbliver centreret på dysen under hovedbevægelsen. Hvis komponenten skifter efter afhentning, bør dysevalg, vakuumrespons og hovedacceleration også kontrolleres.
Kalibreringen er ikke fuldført efter én vellykket afhentning. Feederen skal køre nok cyklusser til at bekræfte repeterbarheden. Ingeniører bør kontrollere pickup-position, vakuumværdi, komponentvinkel og kameragenkendelsesresultat på tværs af på hinanden følgende cyklusser.
En feeder, der fungerer én gang, men svigter med mellemrum, er ikke stabil nok til masseproduktion.
Forkerte softwareindstillinger kan skabe en forkert feeder pickup position, selv når feeder hardwaren er i god stand.
Hvis programmet bruger den forkerte tapebredde eller indføringstype, kan maskinen beregne den forkerte fremføringsposition eller indekseringsadfærd. Dette kan forårsage forkert afhentningskoordinat og gentagen komponentafhentningsfejl.

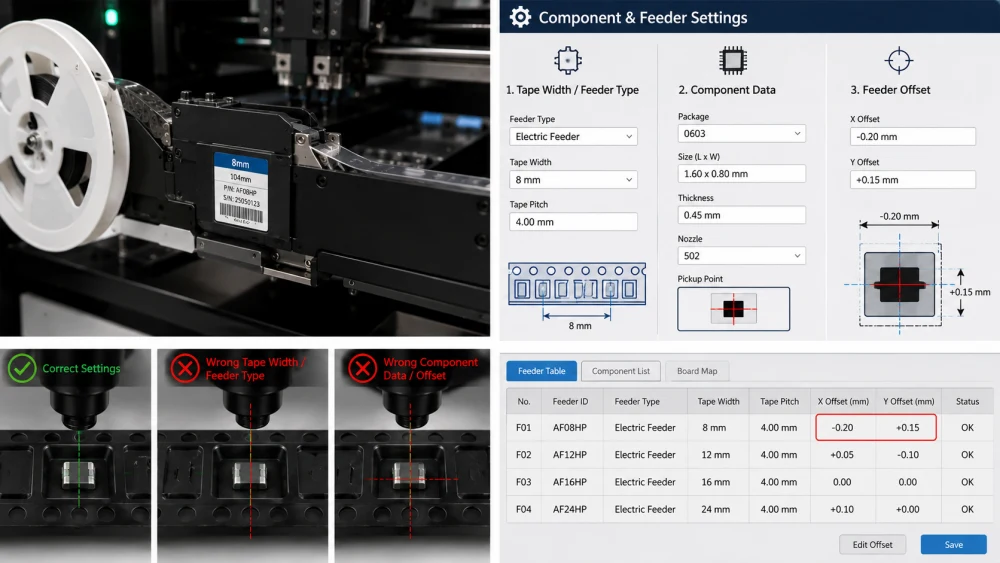

Ingeniører bør sammenligne den faktiske fremføringsetiket, tapebredde, tapeafstand, komponentpakke og maskinprogram. Feedermodeller med lignende udseende kan have forskellige indekserings- eller afhentningsegenskaber.
Komponentdata kan omfatte pakkestørrelse, tykkelse, afhentningspunkt, dysetype, fødertype, tapeafstand og genkendelsesparameter. Hvis disse data kopieres fra en anden komponent uden bekræftelse, kan maskinen bruge en uegnet pickup-opsætning.
Udskiftning af komponenter og leverandørskift kræver særlig opmærksomhed. Selv når den elektriske specifikation er den samme, kan emballagens dimensioner eller lommedesign være anderledes.
Nogle maskinsystemer bruger feeder-specifikke offset-værdier. Hvis forskydningen er forkert, kan dysen konsekvent komme for langt til den ene side af komponenten.
Ingeniører bør gennemgå feeder offset historie og sammenligne værdien med en kendt god feeder. Offset bør ændres omhyggeligt og registreres efter verifikation.
En feeder pickup fejl kan blive påvirket af andre dele af maskinen. Ingeniører bør bekræfte, at føderen ikke får skylden for et dyse- eller synsproblem.
En snavset eller slidt dyse kan flytte komponenten ud af midten, selv når fremføringspositionen er korrekt. Ingeniører bør inspicere dysespidsen, lufthullet, dyse-ID og sædets tilstand.
Svagt eller forsinket vakuum kan få en korrekt opsamling til at ligne en feederpositionsfejl. Komponenten kan plukkes, men bevæge sig under hovedacceleration. Ingeniører bør sammenligne vakuumrespons med en anden dyse eller hoved.
Hvis komponenten plukkes en smule forskudt, kan synssystemet korrigere positionen, hvis fejlen er inden for det tilladte område. Hvis fejlen er for stor, kan maskinen afvise komponenten.
For et bredere overblik over, hvordan feeder-, dyse-, vakuum- og placeringssymptomer er forbundet, kan ingeniører læse denne SMT pick and place-fejlfindingsvejledning :

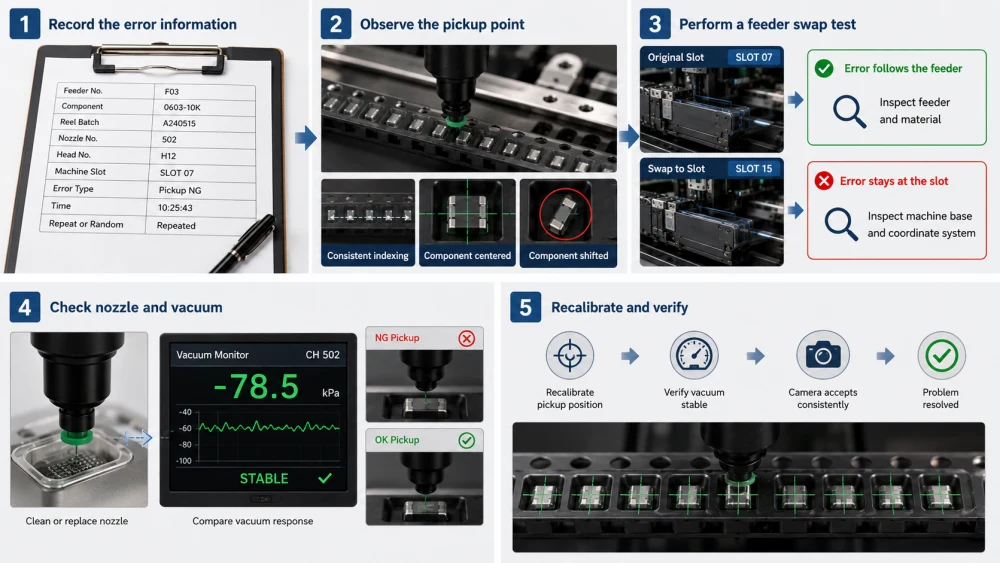

En struktureret fejlfindingssekvens hjælper ingeniører med at finde årsagen uden at ændre for mange variabler.
Registrer feedernummer, komponentnavn, spolebatch, dysenummer, hovednummer, maskinslot, fejltype og tidspunkt for forekomsten. Bemærk, om problemet er gentaget eller tilfældigt.
Hold øje med føderen under flere indekseringscyklusser. Kontroller, hvor komponenten stopper, om båndet bevæger sig konsekvent, og om komponenten forbliver centreret inde i lommen.
Flyt den formodede føder til en anden maskinåbning. Hold samme dyse, komponentprogram og produktionsbetingelser. Hvis fejlen følger føderen, skal du inspicere føderen og materialet. Hvis fejlen forbliver ved spalten, skal du inspicere maskinbasen og koordinatsystemet.
Rengør eller udskift dysen, og sammenlign vakuumresponsen. Hvis afhentningsfejlen forsvinder, er feederen muligvis ikke den primære årsag.
Efter at have rettet den formodede årsag, skal du køre gentagne afhentningscyklusser. Bekræft, at komponenten er centreret, at vakuumværdien er stabil, og at kameraet accepterer opsamlingen konsekvent.
SMT feeder pickup positionsfejl er almindeligvis forårsaget af forkert feeder installation, ustabil tape indeksering, forkert stigningsindstilling, slidt tandhjul, forkert pickup koordinat, uegnet pickup højde, komponent bevægelse inde i lommen, dæktape afskalning problemer, forkert feeder offset eller forkerte komponentdata.
Den korrekte SMT feeder kalibreringsproces bør omfatte mekanisk inspektion, indeksering verifikation, pickup koordinat undervisning, pickup højde justering, vakuum bekræftelse og repeterbarhed test. Kalibreringen er ikke færdig, før føderen kører konsekvent på tværs af flere cyklusser.
Ingeniører bør også kontrollere dysen, vakuumsystemet, synsindstillingen og komponentemballagen. Et feeder-problem og et dyseproblem kan skabe meget ens maskinalarmer, så kontrolleret test er vigtigt.
ICT leverer professionel one-stop SMT-løsning til elektronikproducenter, herunder SMT-linjeplanlægning, feeder-opsætning, pick and place processupport, feederkalibreringsvejledning, inspektion, træning og produktionsfejlfinding. For fabrikker, der står over for gentagne fejl i feederopsamlingspositionen, kan en komplet gennemgang af feeder-, materiale-, dyse- og maskindata hjælpe med at forbedre placeringsstabiliteten.
SMT feeder pickup positionsfejl er normalt forårsaget af forkert tape indeksering, forkert pickup koordinat, feeder installation fejl, feeder slid, forkert tape pitch, komponent bevægelse inde i lommen eller forkert feeder offset. Dysen kan også se ud til at gå glip af komponenten, når det virkelige problem er feederpræsentationen. Ingeniører bør observere afhentningsstedet og udføre en feeder swap test, før de ændrer maskinparametre.
Ingeniører retter en forkert feeder pickup position ved at kontrollere feeder sædet, rense feeder base, verificere tape pitch, inspicere kædehjulets bevægelse, lære pickup"en X/Y koordinater og justere pickup højden. Efter justering skal føderen testes på tværs af flere indekseringscyklusser. En enkelt vellykket pickup beviser ikke, at foderautomaten er stabil nok til produktion.
En SMT feeder kalibreringsproces omfatter normalt feeder rengøring, mekanisk indeksering inspektion, tape pitch verifikation, pickup koordinat undervisning, pickup højde justering, vakuum bekræftelse og repeterbarhed test. Processen bør bruge en velkendt komponentrulle, når det er muligt. Kalibrering bør gentages efter feederreparation, kollision, langtidsopbevaring eller gentagen afhentningsfejl.
Ja, et feederproblem kan forårsage komponentafvisning. Hvis komponenten plukkes fra kanten eller i en vinkel, kan synssystemet afvise den, fordi dens centrum, rotation eller omrids er uden for det tilladte område. Maskinen kan rapportere en afvisning af synet, selvom feederen skabte den originale pickup offset. Opsamlingsposition, dysenummer, vakuumværdi og kamerabillede skal gennemgås sammen.
SMT-fødere skal kalibreres i henhold til brug, udstyrstilstand og defekthistorik. Højbrugsføder kan kræve hyppigere inspektion end lavbrugsføder. Kalibrering bør også udføres efter reparation, kollision, unormal indeksering, gentagen afhentningsfejl eller langtidsopbevaring. I stedet for kun at bruge et fast kalenderinterval, bør fabrikkerne kombinere planlagt vedligeholdelse med faktiske feederydelsesdata.
SMT feeder pickup positionsfejl er ofte forårsaget af en kombination af mekaniske, software, materiale og procesforhold. Feederen kan være forkert placeret, båndet kan indeksere unøjagtigt, komponenten kan bevæge sig inde i lommen, eller programmet kan bruge den forkerte afhentningskoordinat.
En pålidelig løsning starter med fejlmønsteranalyse og direkte observation af afhentningspunktet. Ingeniører bør derefter kontrollere feederinstallation, indeksering, pitch, pickup-koordinater, pickup-højde, komponentemballage, dysetilstand, vakuumrespons og synsdata i en kontrolleret rækkefølge.
Med en disciplineret SMT feeder kalibreringsproces og regelmæssig ydelsessporing kan fabrikker reducere komponentopsamlingsfejl, materialespild, maskinstop og placeringsustabilitet. ICT kan understøtte producenter med praktisk SMT-udstyr og procesløsninger fra feeder-opsætning til komplet produktionslinjeoptimering.
