I løbet af ugen fra 31. august til 4. september afsluttede ICT leveringen og den tekniske overdragelse af en I.CT-5700L PCB-router til en elektronikproducent i Filippinerne.
For at hjælpe producenten med at sætte maskinen i produktion problemfrit sendte ICT en erfaren teknisk ingeniør til fabrikken. Servicen på stedet dækkede maskininspektion, CCD og router-bit-kalibrering, PCB-programmering, skæretest, parameteroptimering, fejlfinding, vedligeholdelsesvejledning og praktisk træning.
I stedet for at stoppe efter en grundlæggende maskindemonstration brugte ingeniøren producentens faktiske PCB-produkter under hele uddannelsen. Dette gjorde det muligt for det lokale team at lære at programmere maskinen og justere skæreprocessen under rigtige produktionsforhold.
Producenten producerer uafbrydelige strømforsyningssystemer, almindeligvis kendt som UPS-produkter. Disse produkter indeholder elektroniske styrekort og strømrelaterede PCB-samlinger, der skal adskilles nøjagtigt efter panelmontering.
Fabrikken havde allerede ingeniører med erfaring i SMT og DIP produktionsudstyr. Teamet havde dog brug for systematisk træning i PCB-fræserprogrammering, synskalibrering, valg af fræsebit, skæredybdekontrol, spindelindstillinger og daglig maskinvedligeholdelse.
Kunden skulle også bekræfte, om forskellige PCB-strukturer – inklusive V-udskårne plader og fleksible printkort – kunne behandles med passende afpaneleringsmetoder og parametre.
Baseret på disse produktionskrav leverede ICT en PCB-afpaneleringsløsning centreret om ICT-5700L.
Udstyr eller system | Anvendelse |
|---|---|
ICT-5700L PCB-router | Automatisk routing og adskillelse af PCB paneler |
CCD Vision System | PCB-positionering, mærkegenkendelse og programkalibrering |
Højhastigheds spindelsystem | Nøjagtig føring med justerbar spindelhastighed |
Overfræser-bit skæresystem | Understøtter forskellige fræsebitstørrelser og skæreparametre |
Støvopsamlingssystem | Opsamler PCB-støv genereret under routing |
Sikkerhedslysgardin | Beskytter operatører under maskindrift |
Programmeringssoftware | Opretter skærestier og styrer produktionsparametre |
Fjernsupportsoftware | Tillader teknisk assistance, når fejlfinding på stedet ikke er tilgængelig |
Denne konfiguration gav producenten de nødvendige værktøjer til at skabe skæreprogrammer, styre routingparametre, teste forskellige produkter og forbedre printkvaliteten.
Efter ankomsten til fabrikken fulgte IKT-ingeniøren en trin-for-trin serviceplan. Arbejdet startede med en komplet maskininspektion, før den gik over til kalibrering, programmering, produkttest og operatørtræning.

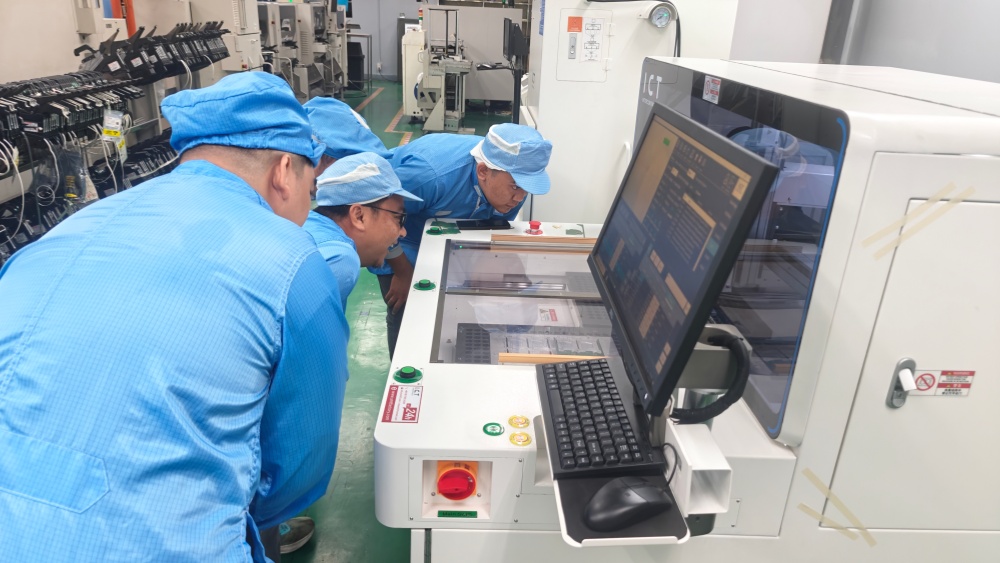

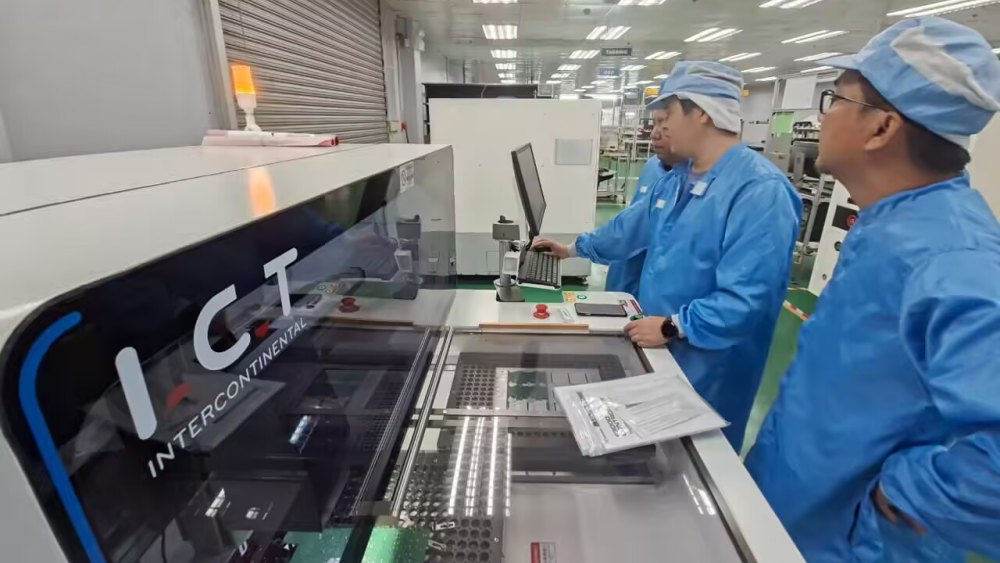

Ingeniøren tjekkede først den generelle tilstand af ICT-5700L og kommunikerede med fabriksteamet om dens nuværende drift.
Under den indledende inspektion fremkom en X-akse-alarm, da maskinen vendte tilbage til sin udgangsposition. Ingeniøren genstartede udstyret, kontrollerede aksedriften og ryddede alarmen.
Sikkerhedslysgardinet viste også ustabil registrering. Dens installationsposition blev justeret for at genoprette normal sansning.
Adskillige hardwareelementer - inklusive to sikkerhedsdørlåsekontakter, sikkerhedslysgardinet og pc-afbryderen - krævede yderligere udskiftning eller forbedring. De nødvendige dele blev registreret, og opfølgende forsendelsesordninger blev lavet.
Ingeniøren forklarede også, hvorfor disse sikkerhedsanordninger skal kontrolleres regelmæssigt og mindede holdet om, at to operatører aldrig bør kontrollere maskinen på samme tid.
Når den grundlæggende inspektion var afsluttet, kalibrerede ingeniøren CCD-visionssystemet.
Korrekt CCD-kalibrering hjælper maskinen med at genkende PCB-referencepunkter og justere den programmerede skærebane med det faktiske bræt. Overfræserens position blev derefter kalibreret for at sikre, at skæreværktøjet fulgte den tilsigtede rute nøjagtigt.
Kundens ingeniører blev vist, hvordan man:
Indstil PCB-referencepunkter
Juster kameraeksponering
Bekræft PCB-billedets position
Kalibrer router-bit-placeringen
Indstil skæredybden
Vælg den korrekte router-bit-model
Ændre spindelhastigheden
Juster skærehastigheden
Disse trin er især vigtige, når en fabrik håndterer flere PCB-modeller i stedet for kun at køre ét produkt.
Efter at maskinen var blevet kalibreret, introducerede IKT-ingeniøren de vigtigste softwaregrænseflader og forklarede, hvordan man opretter et nyt PCB-routingprogram.
Uddannelsen dækkede hele programmeringsprocessen, inklusive import eller optagelse af PCB-billedet, indstilling af referencepunkter, oprettelse af skærestien, valg af fræserbit og definering af skæreparametre.
Ingeniøren demonstrerede også skip-point-produktionstilstanden. Denne funktion kan bruges, når bestemte tavler eller positioner i et panel ikke skal behandles.
I stedet for kun at se demonstrationen, lavede kundens SMT- og DIP-ingeniører programmer ved hjælp af deres egne PCB-prøver. De justerede brætkalibreringen, skæredybden, spindelhastigheden, kameraeksponeringen, router-bit-model og skærehastighedsindstillingerne selv.
Da der dukkede spørgsmål op under driften, forklarede IKT-ingeniøren årsagen og viste holdet, hvordan man foretager den korrekte justering.
Det lokale team blev trænet i at udskifte fræserbits sikkert og korrekt. Ingeniøren forklarede, hvordan man bekræfter værktøjspositionen efter udskiftning, og hvorfor slidte eller forkert installerede bits kan påvirke printkvaliteten.
Uddannelse dækkede også støvopsamlingssystemet, herunder:
Korrekt drift af støvopsamleren
Støvposeinspektion
Rengøring af støvposer
Udskiftning af støvpose
Rutinemæssig rengøring omkring ruteområdet
God støvhåndtering hjælper med at opretholde et rent arbejdsmiljø og reducerer opbygningen af PCB-støv inde i maskinen.
Ægte PCB-produkter blev brugt til at evaluere maskinen og bekræfte træningens effektivitet.
Producenten leverede to V-cut PCB-produkter til test. Deres originale pladestruktur gjorde en V-skåret afpanelermaskine af klingetypen til en anden mulig mulighed, så holdet vurderede i første omgang, om routing ville være passende.
IKT-ingeniøren testede pladerne med forskellige overfræserbits og skæreindstillinger. Når en 0,9 mm overfræser og en skærehastighedsindstilling på 2 blev brugt, var brædderne helt adskilt.
De færdige PCB-kanter var rene, uden synlige grater. Dette bekræftede, at produkterne kunne behandles på ICT-5700L, når det passende værktøj og skæreparametre blev valgt.
Testen gav også de lokale ingeniører et praktisk eksempel på, hvordan fræserens diameter og skærehastighed kan ændre det endelige resultat.
Ingeniøren hjalp også kunden med at teste et fleksibelt printkortprodukt.
En lille prøvebatch blev programmeret og skåret på maskinen. Det færdige resultat levede op til de forventede skærekrav. Samtidig observerede ingeniøren, hvor godt kundens team kunne oprette og ændre programmet uafhængigt.
Denne test udvidede kundens forståelse af, hvordan routeren kunne bruges til forskellige produkter og materialer.
Udover maskindrift gav IKT-ingeniøren kunden praktisk vedligeholdelse og fejlfindingsvejledning.
Uddannelsen omfattede:
Dagligt maskineftersyn
Fælles alarmidentifikation
Grundlæggende fejlfindingsprocedurer
Kontrol af router-bit tilstand
CCD og skæreposition verifikation
Vedligeholdelse af støvopsamler
Inspektion af sikkerhedsanordninger
Procedurer for fjernsupport
Kunden modtog også en liste over forbrugs- og sliddele, daglige vedligeholdelsesinstruktioner og en vejledning, der dækker almindelige maskinproblemer og deres løsninger.
Fjernsupportsoftware blev forklaret og forberedt, så kunden kunne kontakte IKT, hvis et problem ikke kunne løses lokalt.
Ved afslutningen af on-site-servicen kunne de deltagende ingeniører selvstændigt oprette PCB-programmer, kalibrere kortets position, vælge routerbits, ændre skæreparametre og fuldføre routingprocessen.
De forstod også, hvordan man bruger forskellige parametre til at forbedre skæreresultatet baseret på PCB-materiale og struktur.
Den tekniske support opnåede flere praktiske resultater:
ICT-5700L blev inspiceret og kalibreret.
CCD og router-bit positioner blev bekræftet.
Faktiske UPS-relaterede PCB-produkter blev testet.
To V-cut PCB-produkter blev med succes dirigeret.
Der blev opnået rene pladekanter uden synlige grater.
En prøve af et fleksibelt printkort blev testet med succes.
Kundeingeniører gennemførte uafhængige programmeringsøvelser.
Vedligeholdelses- og fejlfindingsdokumenter blev leveret.
Der blev arrangeret opfølgende reservedele.
Der blev udarbejdet uddannelsesbeviser til de deltagende ingeniører.
Den gennemførte uddannelse gav fabrikken et lokalt ingeniørteam, der var i stand til at betjene PCB-routeren uden at være afhængig af daglig ekstern assistance.
Kundens ingeniører havde tidligere erfaring med SMT- og DIP-produktionsudstyr, hvilket hjalp dem hurtigt at forstå ICT-5700L.
Under træningen viste de stærke indlærings- og hands-on evner. Efter at have gennemført programmeringsøvelserne var de i stand til at oprette routingprogrammer, ændre maskinparametre og udføre PCB-skæring uafhængigt.
De lærte også, hvordan man bruger forskellige fræsebits og procesindstillinger for at forbedre skærekvaliteten. De vellykkede tests på V-skåret plader og fleksible printplader gav holdet større tillid til at anvende maskinen på fremtidige produkter.
Kunden erkendte værdien af at kombinere levering af udstyr med teknisk træning på stedet, test af rigtige produkter, vedligeholdelsesvejledning og fortsat fjernsupport.
En PCB-router kan ikke levere ensartede resultater gennem hardware alene. Skærekvalitet afhænger også af korrekt kalibrering, passende overfræser-valg, stabil fastgørelse, optimerede skæreparametre og veluddannede operatører.
Gennem dette projekt i Filippinerne hjalp IKT producenten med at flytte fra den indledende udstyrsopsætning til uafhængig programmering og egentlig produktvalidering.
IKT fortsætter med at yde oversøisk installation, træning, procestest og teknisk support til elektronikproducenter verden over. Uanset om et projekt involverer én PCB-afpaneleringsmaskine eller en komplet elektronikproduktionslinje, fokuserer vores ingeniører på ét praktisk mål: at hjælpe kunden med at omdanne nyt udstyr til pålidelig produktionskapacitet.
