Nitrogen- og lufttilbageløbslodning bruger den samme grundlæggende opvarmningscyklus, men de skaber forskellige atmosfærer omkring printkortet. Lufttilbagestrømning bruger den omgivende atmosfære. Nitrogentilbagestrømning erstatter meget af den luft med en inert gas for at reducere ilt under opvarmning.
Det bedre valg afhænger af montering, loddepasta, overfladefinish, kvalitetsmål, produktionsvolumen og driftsomkostninger. Nitrogen kan forbedre procesmarginen, men det er ikke automatisk nødvendigt for hver SMT-linje.
Ved lufttilbagestrømning bevæger printkortet sig gennem opvarmede zoner, mens normal luft omgiver loddepastaen og komponenterne. Flux fjerner overfladeoxider, når pastaen smelter, og loddet danner samlingen under genstrømningsstadiet.
Lufttilførsel er enkel at betjene og kræver ikke kontinuerlig nitrogentilførsel. Det er ofte velegnet til standardsamlinger med stabil pasta, generøs pudegeometri og tilstrækkelig procesmargin.
Ved nitrogentilbagestrømning indfører ovnen nitrogen i procestunnelen. Gassen fortrænger ilt og mindsker risikoen for oxidation, mens pladen er varm.
Den komplette nitrogentilbagestrømningsloddevejledning forklarer, hvordan atmosfærekontrol fungerer sammen med profilering, udskrivning, placering og inspektion.
Ilt reagerer med kobber, komponentafslutninger og loddepulver ved forhøjet temperatur. Oxidlag kan få smeltet loddegods til at spredes langsommere og kan øge risikoen for ikke-befugtende eller inkonsekvente fileter.
Nitrogen reducerer den tilgængelige ilt til denne reaktion. Fordelen er normalt mere synlig på blotlagt kobber, vanskelige finish, små puder og højtemperatur blyfri processer.
Flux fjerner oxider under opvarmning, men dens aktivitet er begrænset af tid og temperatur. Et miljø med lavt iltindhold kan reducere det nødvendige arbejde fra fluxen og give et bredere procesvindue.
Dette betyder ikke, at nitrogen kan erstatte et godt fluxvalg. Opbevaring af pasta, stenciltilstand, udskriftsvolumen og termisk profil forbliver kritiske.

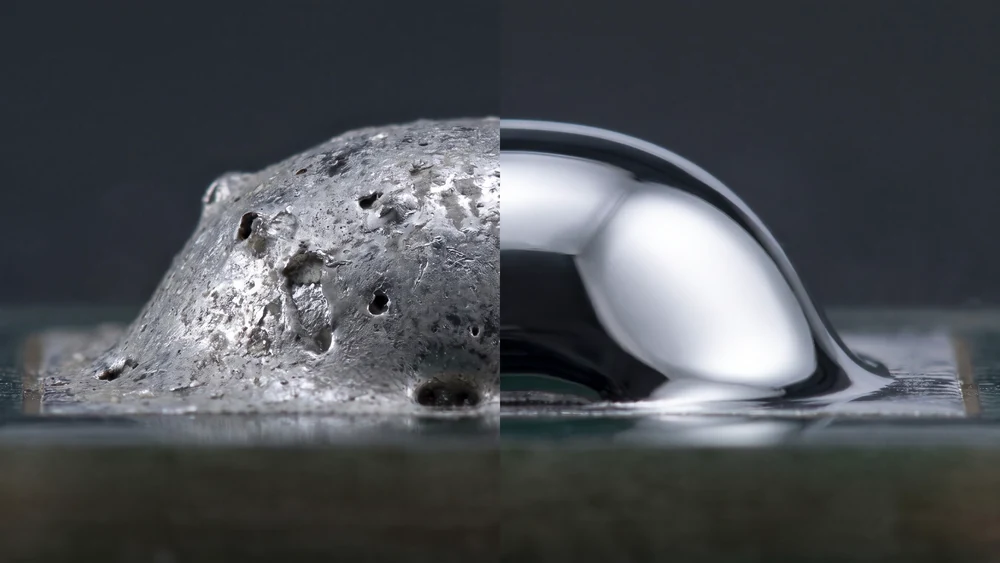

God befugtning skaber en kontinuerlig binding mellem loddemetal, pude og komponentafslutning. I en luftatmosfære kan oxidation forsinke spredning af lodde på nogle overflader. Nitrogen kan hjælpe loddet til at sprede sig mere jævnt.
For vanskelige plader bør loddebefugtning og fugekvalitet vurderes med faktiske produktionsplader i stedet for kun at vurderes ud fra det visuelle udseende.
Nitrogen kan reducere ikke-befugtning, affugtning, loddekugler og ustabil filetform. Det kan have ringe effekt på defekter forårsaget af overdreven pasta, dårlig justering, beskadigede puder eller en forkert termisk profil.
Adskil fejl efter årsag. En lavere samlet defektrate er nyttig, men procesteamet bør også vide, hvilken defektkategori ændret.
Fint-pitch-komponenter har små puder og begrænset procesmargin. En lille ændring i loddevolumen, oxidation eller termisk balance kan skabe brodannelse eller ufuldstændig befugtning.
Til fin-pitch SMT-samling kan nitrogen forbedre konsistensen, når pladens finish og pasta allerede er godt kontrolleret.
Bil-, medicin-, rumfarts-, kraftelektronik- og industrielle kontrolprodukter kan kræve stærkere procesbevis. Hvis en kundespecifikation eller intern pålidelighedsstandard kræver lavt iltindhold, kan nitrogentilbagestrømning være nødvendig.
Beslutningen bør også tage hensyn til omkostningerne ved feltfejl. En lille gasudgift kan være rimelig, når den forhindrer dyr omarbejdelse, skrot eller garantirisiko.
Blyfri legeringer kræver ofte højere spidstemperaturer end tin-bly legeringer. Højere temperatur øger oxidationstrykket og reducerer den tid, der er til rådighed for fluxaktivitet.
Den blyfri nitrogentilbagestrømningsproces kan forbedre befugtningsstabiliteten, især når SAC-legeringer bruges med udfordrende pladefinish.
Mange blyfri enheder kører med succes i luft. En passende pasta, ren overflade, korrekt profil og passende pudedesign kan give tilstrækkelig procesmargin.
Kør en sammenligning, før du skifter udstyr. Sammenlign den samme plade i luft og nitrogen, mens du holder pastaparti, transportørhastighed, termisk profil og påfyldningsmønster konstant.
Der er ikke et enkelt iltmål for hvert produkt. Det korrekte niveau afhænger af legering, pastakemi, pladefinish, komponentafstand, termisk masse og forventninger til pålidelighed.
Nitrogentilbageløbsiltniveauet skal defineres sammen med sensorplaceringen, normal belastningstilstand, alarmgrænse og handlingsgrænse .

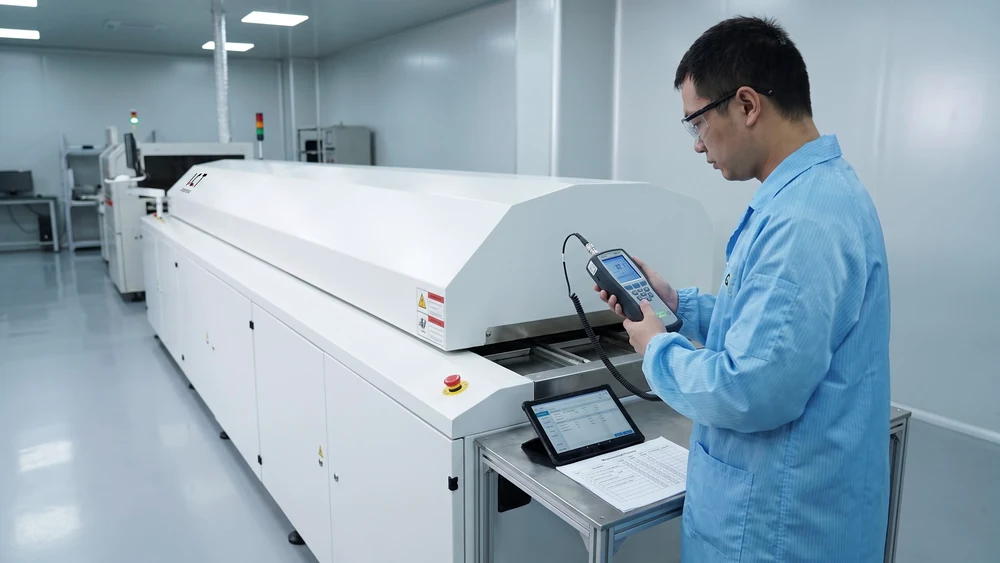

Lad ovnen opnå termisk stabilitet før måling. Registrer oxygen, nitrogenflow, zonetemperaturer, transportbåndhastighed og pladebelastning. Aflæsninger taget med døre åbne eller uden normal belastning kan være vildledende.
Kalibrer iltanalysatoren i henhold til producentens instruktioner. En defekt prøvetagningsledning eller forsinket sensorrespons kan få en stabil proces til at virke ustabil.
Lufttilbagestrømning undgår omkostninger til køb, opbevaring og distribution af nitrogen. Det kan også kræve mindre vedligeholdelse af atmosfæren. Dette kan gøre det attraktivt for mindre volumenprodukter eller samlinger med bred procestolerance.
Nitrogentilbagestrømning tilføjer gasforbrug, forsyningsstyring, lækagetjek, vedligeholdelse af analysator og udstyrskontrol. Gasomkostninger afhænger af flowhastighed, driftstimer, rensecyklusser, standbytilstand og lækage.
Brug en praktisk beregning af kvælstofforbruget, før du sammenligner de to processer.
En pålidelig SMT reflow-ovnplatform bør give stabil temperaturkontrol, effektiv tætning, justerbar udstødning, iltovervågning og tilgængelige vedligeholdelsespunkter.
For en ny linje bør atmosfærekrav gennemgås sammen med printer, placeringsmaskine, inspektionssystem og sporbarhedssoftware.
Start med en produktionsrepræsentativ bestyrelse. Brug den samme stencil, pasta, komponentprogram, transportbåndhastighed og termiske profil. Sammenlign luft- og nitrogenforhold ved at bruge nok plader til at fange normal variation.
Mål førstegangsudbytte, ikke-vædning, brodannelse, tømning, loddekugler, efterbearbejdningstid og inspektionsresultater. Tilføj tværsnit eller pålidelighedstest, når produktet kræver det.
Sammenlign ikke kun prisen på luft og nitrogen. Inkluder skrot, efterbearbejdningsarbejde, linjeafbrydelser, inspektionstid, kundegodkendelse og feltpålidelighed.
Hvis de to processer giver det samme resultat, kan luft være mere økonomisk. Hvis nitrogen fjerner en tilbagevendende defekt eller beskytter en samling af høj værdi, kan dets ekstra omkostninger være berettiget.
Efter at nitrogenprocessen er stabil, skal du kontrollere tætninger, udstødningsbalance, forsyningstryk og standbyindstillinger. Anvend optimering af nitrogenflow i små trin og verificer både iltgenvinding og fugekvalitet.
Nej. Nitrogen giver en atmosfære med lavere iltindhold, men værdien afhænger af brættet og processen. Lufttilbagestrømning kan være helt tilstrækkelig til standardsamlinger. En kontrolleret sammenligning giver bedre evidens end en generel antagelse.
Nej. Nitrogen kan reducere oxidationsrelaterede defekter som f.eks. ikke-befugtende eller inkonsistente fileter. Det eliminerer ikke trykfejl, utilstrækkelig pasta, dårlig placering, kontaminering, termisk ubalance eller beskadigede komponenter.
Målet bør komme fra pastaleverandøren, kundekrav og produktionsforsøg. Definer en normal driftsværdi og fjern alarmgrænser. Angiv altid, hvor og under hvilken belastningstilstand ilt måles.
Nej. Mange blyfri produkter kører med succes i luften. Nitrogen er mere nyttigt, når høj temperatur, fin stigning, vanskelige finish eller krav til pålidelighed skaber et snævert procesvindue.
Mål det faktiske flow, reparer lækager, afbalancerer udstødningen, brug egnede standby-indstillinger, og reducer kun flowet efter validering. Gasbesparelser bør aldrig komme på bekostning af ustabile iltniveauer eller lavere ledkvalitet.
Kontroller nitrogentilførselstryk, ventiler, filtre, dørtætninger, adgangspaneler, udstødningsindstillinger, tavlebelastning og analysatortilstand. Registrer hændelsen og bekræft aflæsningen efter korrigerende handling.
