SMT-synsgenkendelsesfejl opstår, når kamerasystemet ikke kan identificere en komponents position, form, polaritet eller orientering korrekt. Avancerede SMT-visionsinspektionsløsninger hjælper producenter med at forbedre komponentgenkendelsesstabiliteten og reducere falsk afvisning under højhastighedsplacering. På mange fabrikker viser dette sig som komponentkameragenkendelsesfejl, gentagne synsalarmer, forkert rotationsdetektion eller ustabil pickup-bekræftelse. Problemet er ofte ikke kameraet alene. Belysning, pakkedata, dysetilstand, opsamlingshøjde, feederpræsentation og endda bordkontrast kan alle påvirke genkendelseskvaliteten.
Denne artikel forklarer de mest almindelige årsager til SMT-synsgenkendelsesfejl og viser praktiske SMT-maskinsyn-fejlfindingstrin, der hjælper ingeniører med at stabilisere placeringen, reducere falske afvisninger og holde kvalitetskontrollen stærk. Den er skrevet til SMT-procesingeniører, teknikere, vedligeholdelsesteams og produktionsledere, der har brug for en pålidelig måde at løse kamerarelaterede placeringsproblemer uden gætværk.
Indholdsfortegnelse
Synsgenkendelse er maskinens måde at bekræfte, at den valgte komponent er den rigtige del, i den rigtige position, med den rigtige orientering, før placeringen sker. Det er et kontrolpunkt, ikke kun et kamerabillede. Når systemet ikke kan læse komponenten korrekt, kan maskinen afvise delen, stoppe linjen eller placere den forkerte retning, hvis indstillingerne er for løse.
Kameraet kontrollerer normalt komponentens centrum, kropskontur, rotationsvinkel, polaritetsmærke, lednings- eller terminalform og emballageposition i forhold til dysen. For små passive komponenter behøver systemet muligvis kun en ren kropskontur og midtpunkt. For IC, stik, LED eller polariseret pakke er genkendelsesopgaven mere kompleks, fordi kameraet skal registrere både form og orientering.
Derfor er en komponentkameragenkendelsesfejl ikke altid en simpel hardwarefejl. Maskinen kan læse det forkerte billede, den forkerte lystilstand, den forkerte pakkedefinition eller en del, der har bevæget sig en smule under afhentning. Hvis linjen behandler enhver synsalarm som et kameraproblem, kan den egentlige årsag forblive skjult.
SMT-placering afhænger af meget små tolerancer. En komponent er måske kun et par millimeter bred, og kameraet skal bekræfte sin position på en brøkdel af et sekund. Hvis delen er off-center, skinnende, mørk, gennemsigtig, roteret eller delvist skjult af dysen, kan genkendelsen blive ustabil. Denne følsomhed er normal. Målet er ikke at fjerne synslogik, men at gøre genkendelsesinput renere og mere konsekvent.

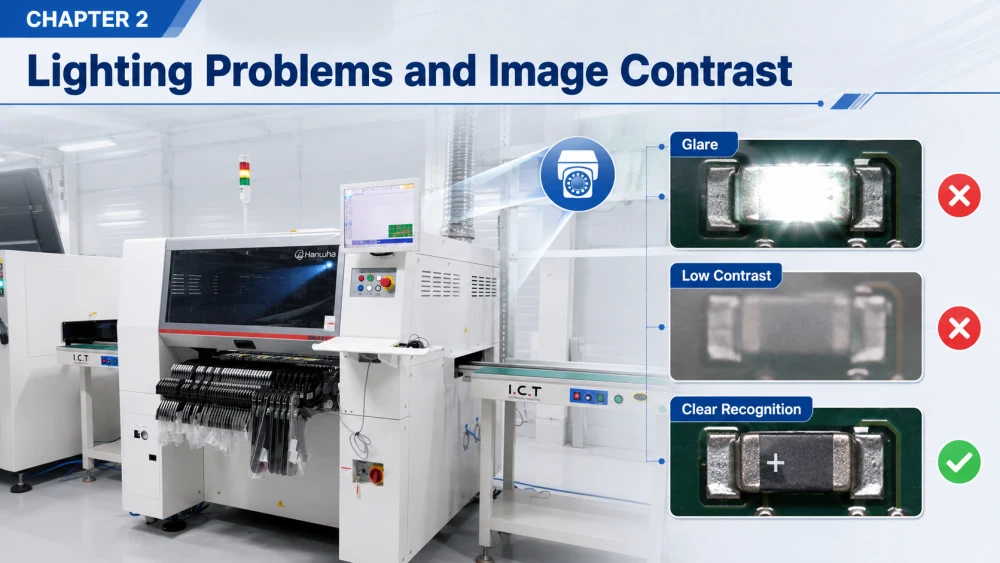

Belysning er en af de mest almindelige årsager til SMT-synsgenkendelsesfejl. Kameraet kan kun genkende, hvad det kan se klart. Hvis lyset er for stærkt, for svagt, ujævnt eller reflekteret af komponentoverfladen, kan billedet se fint ud for operatøren, men stadig være ustabilt for genkendelsesalgoritmen.
Forskellige pakker har brug for forskellige lysforhold. Moderne pick and place maskiner bruger avancerede SMT vision-systemer med optimerede lystilstande til at håndtere forskellige pakkeoverflader. En sort IC-krop kan have brug for stærk kontrast. En reflekterende metallisk pakke kan have brug for blødere belysning for at undgå blænding. Transparent eller semi-transparent pakke kan forvirre kantregistrering, fordi kameraet kan se interne refleksioner i stedet for en ren kontur. Selv en lille ændring i vinkel eller intensitet kan påvirke genkendelsens ydeevne.
Når billedkvaliteten falder, kan systemet fejllæse midten, undlade at registrere polaritetsmærket eller afvise en god komponent, fordi kanten er uklar. På en travl fabrik fremstår dette ofte som periodisk genkendelsesfejl, som er sværere at løse end en konstant alarm.
Ingeniører bør først inspicere det faktiske billede, ikke kun alarmteksten. Billedet skal vise en tydelig kontur, stabil kontrast og synligt polaritetsmærke, hvis det er nødvendigt. Hvis billedet er uklart eller ustabilt, skal du kontrollere lyskilden, linsens renhed, reflektortilstand, kameravinkel og lystilstand i pakkebiblioteket.
Det hjælper også med at sammenligne billedet under den samme komponent, samme dyse og samme fremføringsposition. Hvis billedet kun ændres på den ene side af brættet eller ét maskinhoved, kan problemet være mekanisk snarere end optisk. Lysrettelser er kun nyttige, når billedet er den egentlige årsag, ikke når komponenten bevæger sig eller er dårligt valgt.
Et meget stort antal tilfælde af fejl ved komponentkameragenkendelse er forårsaget af fejl i pakkebiblioteket. Kameraet fungerer muligvis korrekt, men maskinen sammenligner billedet med de forkerte pakkedata. Dette sker ofte, efter at et kopieret bibliotek er genbrugt til en ny del, der ligner, men ikke er identisk.
Pakkedefinitionen skal matche kropsstørrelse, afhentningscenter, højde, polaritetsmærke, blyantal, konturform og genkendelsesmetode. Hvis nogen af disse værdier er forkerte, kan maskinen beregne det forkerte center eller afvise delen som ugyldig. Dette er især almindeligt for små emballager, asymmetrisk krop, polariseret komponent og emballage med subtile overflademærker.
Én kopieret post kan skabe gentagne SMT-visionsgenkendelsesfejl på tværs af flere job, hvis teamet bruger det som en genvej. Kameraet kender ikke operatørens hensigt. Den kender kun de data, den blev givet. Derfor betyder pakkebiblioteksdisciplin lige så meget som maskinvedligeholdelse.
Ingeniører bør sammenligne den reelle komponent med pakkeposten linje for linje. Pakkens billede, polaritetsretning, kropsstørrelse, genkendelsescenter og acceptabel rotationsvinkel bør alle kontrolleres. Hvis biblioteket blev klonet fra en lignende del, er den sikreste tilgang at verificere det med inspektion i første artikel og en kontrolleret testkørsel før fuld produktion.
I kvalitetsfølsomme fabrikker bør biblioteksstandarden behandles som en del af proceskontrolsystemet, ikke som en engangsopsætningsfil. IKT hjælper producenter med one-stop SMT-løsninger, herunder processupport, udstyrsmatchning og linjeopsætning, så pakkekontrol, feederkontrol og genkendelseslogik kan arbejde sammen i stedet for at blive håndteret separat.

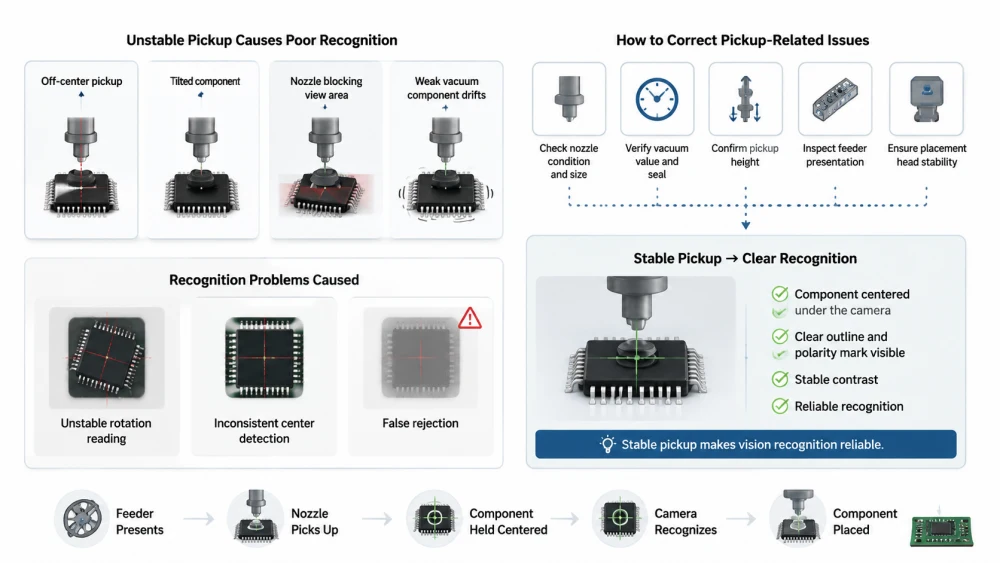

Synsgenkendelse mislykkes ofte, fordi komponenten ikke er centreret korrekt, når kameraet kontrollerer den. Hvis delen er vippet, forskudt eller delvist skjult af dysen, kan billedet blive tvetydigt, selvom selve kameraet er sundt. Dette er grunden til, at SMT-maskinsynsfejlfinding skal omfatte pickup-kæden, ikke kun kameraet.
Dysen skal holde komponenten i det forventede midtpunkt. Hvis pickuppen er forskudt, kan delen rotere lidt under kørslen. Hvis dysespidsen er slidt, blokeret eller den forkerte størrelse, kan delen sidde ujævnt og skjule visningsområdet. Et svagt vakuum kan også lade komponenten drive lige nok til at forvirre genkendelsen.
Disse problemer viser sig ofte som ustabil rotationsaflæsning, inkonsekvent centerdetektion eller gentagen falsk afvisning på den samme pakke. Maskinen kan se ud til at have et kameraproblem, men den egentlige årsag er ustabil pickup-geometri.
Ingeniører bør inspicere dysens tilstand, dysestørrelse, vakuumværdi, opsamlingshøjde, feederpræsentation og placeringshovedets stabilitet. Hvis det samme genkendelsesproblem følger én dyse eller ét maskinhoved, er det et stærkt tegn på, at problemet er mekanisk. Rengøring af dysen, kontrol af forseglingen og bekræftelse af vakuumbanen kan løse mange tilbagevendende synsalarmer.
Komponenten skal centreres under kameraet på en gentagelig måde, før billedgenkendelse starter. Når pickup"en bliver stabil, kan kameraet udføre sit arbejde mere pålideligt. Dette er en af grundene til, at synsfejlfinding bør være knyttet til foder- og dysevedligeholdelse, ikke isoleret fra dem.
For et bredere overblik over, hvordan pickup-, feeder-, dyse- og synssymptomer forbindes, kan producenterne henvise til denne SMT pick and place-fejlfindingsvejledning.
Nogle SMT-synsgenkendelsesfejl handler ikke om, hvorvidt maskinen ser delen, men om den forstår delen korrekt. En komponent kan være synlig, men systemet kan stadig afvise den, fordi vinklen er forkert, polaritetsmærket er uklart, eller formen ikke matcher det forventede bibliotek.
Rotationsfejl opstår, når komponenten plukkes i en lidt anden vinkel end forventet. Polaritetsfejl opstår, når maskinen ikke kan identificere mærket, stift én retning eller asymmetrisk kropsretning korrekt. Formgenkendelsesfejl sker, når omridset er for svagt, for reflekterende eller for ligner en anden pakke.
Disse problemer er især almindelige for LED, diode, stik, QFN, IC og andre polariserede pakker. Et lille mærke, der er let for et menneske at se, kan stadig være svært for kameraet, hvis lystilstanden eller billedtærsklen er forkert.
Pakkebiblioteket skal indeholde den korrekte polaritetsretning og rotationstolerance. Kontrol af første artikel skal verificere, at maskinen læser den samme retning, som processen forventer. Hvis kamerabilledet er godt, men systemet stadig afviser korrekte dele, kan genkendelsestærsklen være for streng, eller pakkedefinitionen kan være forkert.
Operatører bør ikke løse orienteringsproblemer ved at løsne enhver tolerance. Det kan reducere alarmer i et stykke tid, men det kan tillade reelle defekter at passere igennem. En bedre løsning er at forbedre billedkvaliteten, pakkedata og repeterbarheden af afhentning, så kameraet genkender den rigtige del af den rigtige årsag.

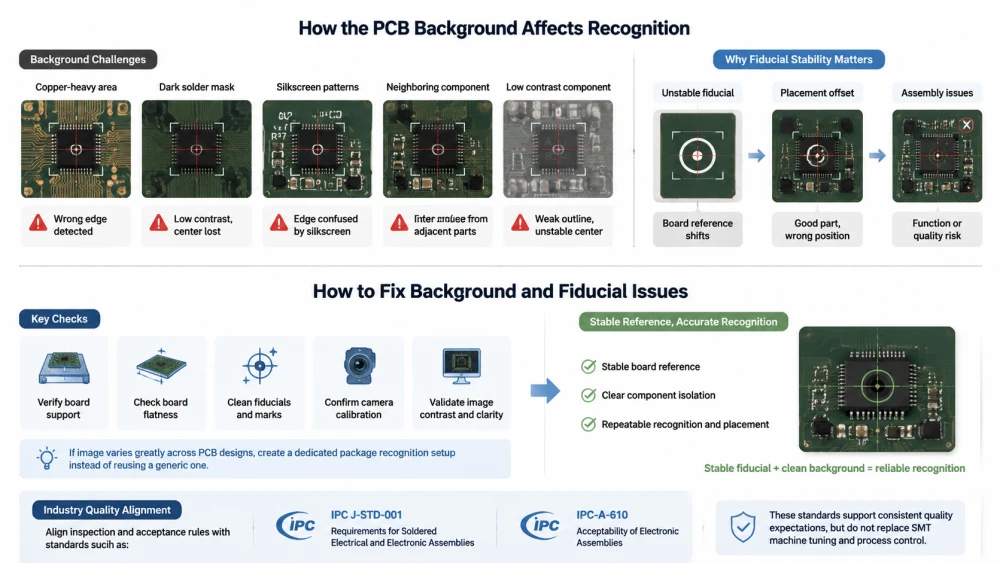

Synet sker ikke i et vakuum. Baggrunden omkring komponenten har også betydning. Hvis PCB-overfladen er for skinnende, for mørk, for mønstret eller for tæt på komponenten i farven, kan kameraet have svært ved at isolere delen fra kortet. Fiducials, loddemaskefarve og lokale refleksioner kan også påvirke billedet.
Nogle brædder skaber stærk kontrast, mens andre skaber visuel støj. Kobbertunge områder, mørk loddemaske, silketrykmønstre og tilstødende komponent kan alle gøre billedet mindre stabilt. Dette bliver mere mærkbart, når selve komponenten er lille eller lav kontrast. Kameraet kan derefter registrere den forkerte kant eller miste midtpunktet.
Fiducial anerkendelse kan også påvirke downstream-placeringsnøjagtigheden. Hvis kortreferencen er ustabil, kan maskinen placere flotte dele i den forkerte position. Derfor bør bestyrelsens referencekvalitet og komponentsynskvalitet gennemgås sammen.
Ingeniører bør verificere bordstøtten, planhedens fladhed, pålidelig renhed og kamerakalibrering. Hvis visionbilledet ændrer sig dramatisk fra et PCB-design til et andet, kan pakkebiblioteket have brug for en separat genkendelsesopsætning i stedet for en genbrugt generisk. En klar og repeterbar kortreference hjælper genkendelsessystemet med at isolere komponenten korrekt.
For et bredere kvalitetskontrolsprog tilpasser nogle fabrikker deres inspektions- og acceptregler med standarder som IPC J-STD-001 og IPC-A-610. Disse standarder erstatter ikke SMT maskintuning, men de hjælper med at definere ensartede kvalitetsforventninger på tværs af linjen.
Den hurtigste måde at løse SMT-synsgenkendelsesfejl på er at adskille kameraproblemer fra procesproblemer. En stabil metode forhindrer tilfældige ændringer og hjælper teamet med at finde den egentlige årsag hurtigere.
Hvis den samme genkendelsesfejl følger efter én komponent, skal pakkebiblioteket og belysningen kontrolleres først. Hvis den følger én indføringsåbning, er feederpræsentation og afhentningsposition sandsynlige årsager. Hvis den følger én dyse, skal dyseslid, centrering og vakuum kontrolleres. Hvis det kun vises på ét maskinhoved, skal kameraet, den mekaniske justering og hovedets tilstand inspiceres.
Denne følg-fejl-metoden er en af de mest pålidelige former for SMT maskinsynsfejlfinding, fordi den forvandler en vag alarm til et gentageligt mønster. Når først mønsteret er synligt, bliver korrektionen meget mere målrettet.
Tjek det faktiske kamerabillede, ikke kun alarmkoden.
Sammenlign komponenten med pakkebiblioteket.
Bekræft belysningstilstand, lysstyrke og kontrast.
Efterse dyseslid, vakuumværdi og pickup-centrering.
Tjek feederpræsentationen og tapelommens stabilitet.
Bekræft bordunderstøttelse, pålidelig kvalitet og PCB-kontrast.
Gennemgå, om problemet følger en del, en spalte, en dyse eller et maskinhoved.
Når disse kontroller udføres i samme rækkefølge hver gang, bruger teams mindre tid på at gætte og mere tid på at løse den egentlige årsag.

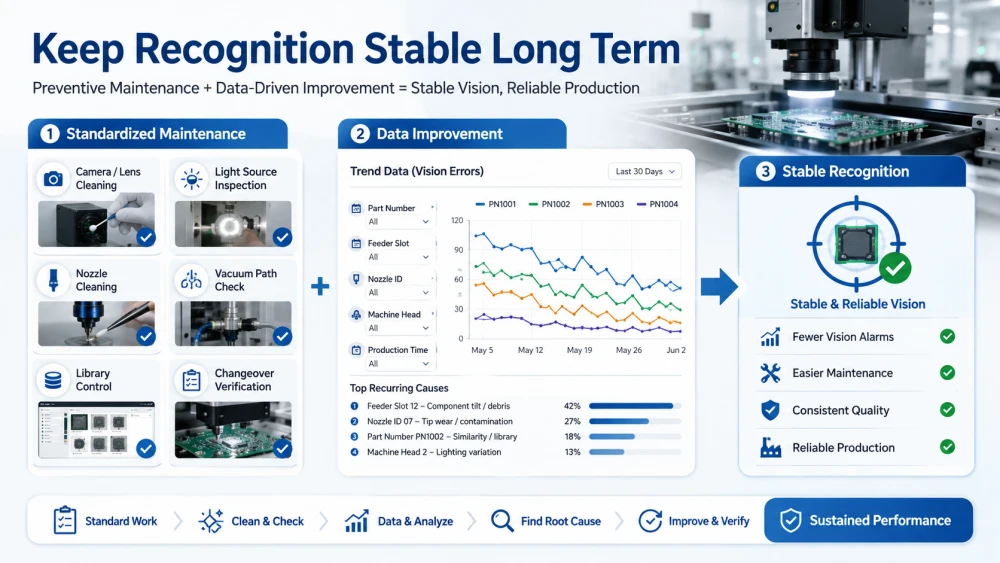

Når synsfejl er rettet, er næste skridt at forhindre dem i at komme tilbage. Stabil genkendelse afhænger af standardopsætning, rutinemæssig rengøring, korrekt bibliotekskontrol og regelmæssig verifikation ved omskiftning.
Rengøring af kameralinser, inspektion af lyskilde, rensning af dyser og kontrol af vakuumveje bør alle være en del af planlagt vedligeholdelse. Disse opgaver er lette at forsinke, fordi maskinen stadig kører, men en lille smule afdrift kan skabe gentagne synsalarmer senere. Forebyggende vedligeholdelse er normalt billigere end gentagne linjeafbrydelser.
Hvis en fabrik kører mange pakketyper, skal genkendelsesstandarden skrives tydeligt. Operatører bør vide, hvilke dele der har brug for speciel belysning, hvilken pakke der har brug for en strengere polaritetsinspektion, og hvilken dyse der kræver hyppigere rengøring.
Synsfejl skal registreres efter varenummer, indføringsåbning, dyse-ID, maskinhoved og produktionstid. Trenddata kan afsløre, om den samme pakke bliver ved med at svigte, eller om problemet først opstår efter overgangen. Dette gør det nemmere at beslutte, om løsningen er data, hardware eller operatørpraksis.
Når en fabrik behandler synsgenkendelse som en kontrolleret proces i stedet for en mystisk alarm, bliver hele linjen lettere at vedligeholde. Det er den reelle værdi af disciplineret SMT maskinsyn fejlfinding.
SMT-synsgenkendelsesfejl er normalt forårsaget af en kombination af belysning, pakkedata, afhentningsposition og bordkontrast.
Fejl ved komponentkameragenkendelse er ofte et procesproblem, ikke kun et kamerahardwareproblem.
Stabil genkendelse afhænger af nøjagtige pakkebiblioteker, ren optik, korrekt dysecentrering og gentagelig feederpræsentation.
Board-baggrund, referencer og PCB-kontrast kan påvirke kameraets stabilitet lige så meget som selve komponenten.
Den bedste SMT-maskinsynsfejlfindingsmetode er at følge fejlen ved hjælp af del, føder, dyse eller maskinhoved.
Langsigtet stabilitet kommer fra forebyggende vedligeholdelse, standardopsætning og regelmæssig første-artikel-verifikation.
Når en fabrik behandler synsfejl som en del af den fulde afhentnings- og placeringskæde, bliver genkendelsen lettere at kontrollere og meget mindre tilbøjelig til at gentages. Resultatet er bedre placeringsnøjagtighed, færre falske afvisninger og stærkere produktionsstabilitet.
De mest almindelige årsager er dårlig belysning, forkerte pakkebiblioteksdata, ustabil afhentningsposition, dyseproblemer og svag kontrast mellem komponenten og kortet. I mange tilfælde fungerer kameraet korrekt, men systemet bliver bedt om at læse et billede, der ikke er rent nok. Den hurtigste måde at løse det på er at inspicere det faktiske billede og sammenligne det med pakkeposten og afhentningstilstanden.
Den bedste måde er at forbedre billedkvaliteten, før tolerancen ændres. Det betyder at kontrollere lystilstand, linsens renhed, pakkebibliotekets nøjagtighed, dysecentrering og fremføringsstabilitet. Hvis billedet er klart, men systemet stadig svigter, skal biblioteks- eller tærskelindstillingerne muligvis gennemgås. Hvis billedet er ustabilt, skal hardwaren eller afhentningsprocessen rettes først.
Det kan være begge dele, men det er ofte et procesproblem, der viser sig som en kameraalarm. Belysning, dyseslid, pickupposition, bordkontrast og biblioteksdata påvirker alle genkendelsen. En god fejlfindingsmetode tjekker kamera, del, feeder og board sammen i stedet for at antage, at kameraet er defekt. Det sparer tid og undgår at erstatte sund hardware.
Kun med forsigtighed. Udvidelse af tolerancen kan reducere alarmer, men det kan også lade forkert orientering eller dårlig afhentning gå over i produktionen. Den sikrere tilgang er først at forbedre belysningen, pakkedefinitionen og gentageligheden af afhentning. Toleranceændringer bør kun bruges, når billedet og delens adfærd er stabile nok til at understøtte dem.
Processupport er nyttig, når det samme genkendelsesproblem bliver ved med at vende tilbage efter kamera-, lys-, feeder-, dyse- og bibliotekstjek. Det er også værdifuldt under opsætning af nye produkter, højblandingsproduktion, eller når dyre komponenter skaber gentagne spild. En komplet SMT-løsningsudbyder kan gennemgå linjen som ét system i stedet for at behandle hver alarm separat.
