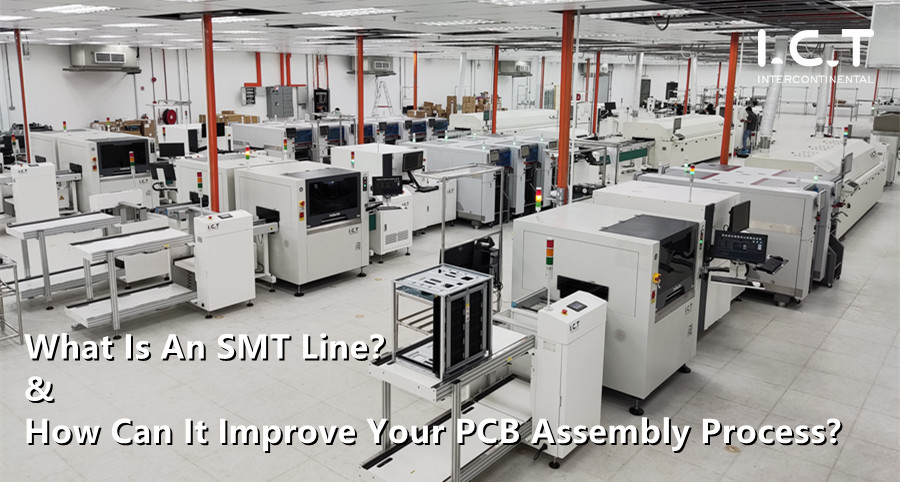

Hvad er en SMT-linje


Indhold:


Overflademonteringsteknologi (SMT) har transformeret elektronikfremstillingen gennem årene, hvilket gør produktionsprocessen hurtigere, mere præcis og mere effektiv. Men hvad er egentlig en SMT-linje, og hvordan fungerer den på moderne fabrikker?


I denne guide vil vi udforske de forskellige komponenter i en SMT linje, montageprocessen, tilknyttede omkostninger og vigtige overvejelser ved valg den bedste SMT linje producent til dine behov.


Hvad er en SMT-linje?

En SMT-linje refererer til et automatiseret system, der samler overflademonteringsenheder (SMD'er) på printkort (PCB'er). Denne samlingsproces er en yderst effektiv metode til fremstilling af elektroniske komponenter i stor skala. Ved at bruge robotter og avanceret maskineri sikrer SMT-linjer, at SMD'er placeres på brædder med præcision og hastighed.

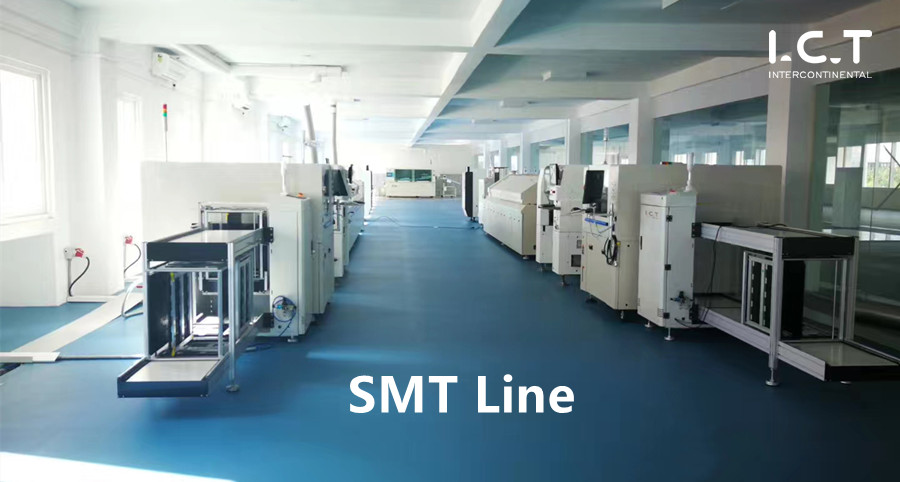

SMT linje


De SMT produktionslinjer bestå af forskellige maskiner, bl.a loddepasta printere, pluk og placer maskiner, reflow ovne, og automatiserede inspektionssystemer, alle arbejder sammen for at fuldføre PCB-samlingsprocessen. Sammenlignet med manuelle samlingsmetoder leverer SMT-linjer hurtigere produktionstider, højere nøjagtighed og lavere arbejdsomkostninger.


Hvorfor bruges SMT-linjer i PCB-fremstilling?

SMT-linjer tilbyder flere væsentlige fordele i forhold til traditionelle samlingsmetoder, hvilket gør dem til det foretrukne valg til PCB-fremstilling:


  • Øget produktionshastighed: SMT-linjer kan samle tusindvis af komponenter i timen, hvilket gør dem ideelle til højvolumenproduktion.

  • Forbedret præcision: Automatiserede systemer sikrer præcis placering af komponenter, hvilket forbedrer den overordnede produktkvalitet og ensartethed.

  • Fleksibilitet og skalerbarhed: SMT-linjer kan nemt tilpasses til forskellige komponentstørrelser og -typer, hvilket giver producenterne mulighed for at håndtere forskellige produkter effektivt.

  • Reducerede arbejdsomkostninger: Ved at automatisere montageprocessen kan producenterne sænke arbejdsomkostningerne og øge produktionen uden at udvide arbejdsstyrken.

  • Højere kvalitetskontrol: Automatiserede inspektions- og testsystemer hjælper med at opdage defekter og sikre pålidelige slutprodukter.


Hvad er SMT-linjeprocessen?

Selvom forskellige SMT-linjer kan variere lidt afhængigt af producenten, følger de fleste disse nøgletrin:

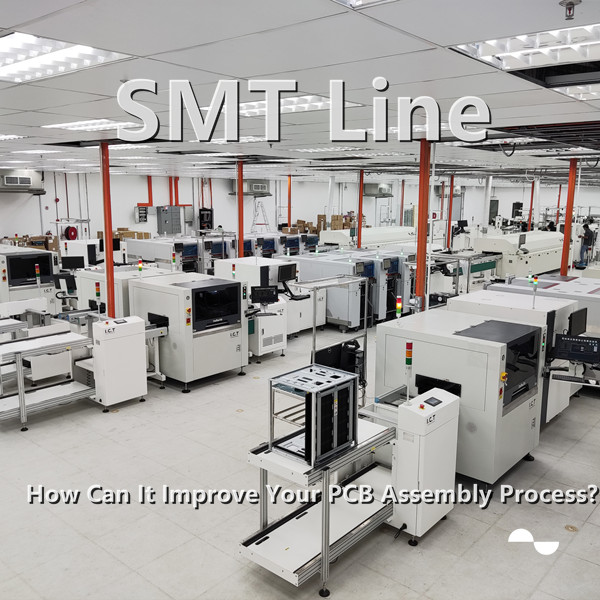

SMT Line Process


  1. Udskrivning af loddepasta: Processen starter med en loddepastaprinter, der påfører et tyndt lag loddepasta på PCB-puderne.

  2. Komponentplacering: En pick-and-place-maskine placerer SMD'er nøjagtigt på de loddepåsatte områder.

  3. Loddetilbagestrømning: Kortet passerer gennem en tilbagestrømningsovn, hvor loddepastaen opvarmes og binder komponenterne til printkortet.

  4. Inspektion og test: Automated Optical Inspection (AOI)-systemer kontrollerer for defekter, mens funktionelle tests sikrer, at kortet fungerer efter hensigten.

  5. Konform belægning (valgfrit): Nogle SMT-linjer kan omfatte en konform belægningsmaskine til at påføre et beskyttende lag på det samlede printkort.

  6. Emballage og forsendelse: Når det er testet, bliver det endelige produkt mærket, pakket og afsendt.


Hvilket udstyr bruger en SMT-linje?

En SMT-linje består typisk af følgende væsentlige maskiner:


SMT Line Udstyr

SMT Line Udstyr

SMT Line Maskiner

SMT Line Maskiner


  • Loddepastaprinter: Påfører et præcist lag loddepasta på printkortet.

  • Pick and Place Machine: Plukker komponenter fra fødere og placerer dem på printkortet.

  • Reflow Ovn: Opvarmer loddepastaen for at skabe solide forbindelser mellem komponenter og print.

  • Automatiseret optisk inspektion (AOI) maskine: Inspicerer det færdige PCB for defekter.

  • Transportører og Foderautomater: Transport af plader og komponenter mellem maskiner.

  • Funktionelle testere: Bekræft, at det samlede printkort opfylder de elektriske krav.


Hver maskine arbejder synkroniseret for at sikre effektiv produktion af elektroniske komponenter af høj kvalitet.


Hvor meget koster en SMT-linje?

Prisen på en SMT-linje varierer afhængigt af flere faktorer, herunder systemets størrelse og kompleksitet. For mindre opsætninger kan omkostningerne variere fra $500.000, mens større, avancerede linjer med banebrydende teknologi kan overstige $5 millioner. Faktorer, der påvirker omkostningerne omfatter:


  • Antal maskiner: Flere maskiner øger kapaciteten, men øger også omkostningerne.

  • Teknologi og funktioner: Avancerede funktioner som højhastighedsplacering eller automatiserede inspektionssystemer kommer med en præmie.

  • Grad af automatisering: Fuldt automatiserede linjer kræver mindre manuelt arbejde, men den oprindelige investering er højere.

  • Mærke og omdømme: Pålidelige producenter med dokumenteret pålidelighed kommer ofte med højere prisskilte.


Selvom forhåndsinvesteringen kan være betydelig, kan effektiviteten og outputtet af en SMT-linje give betydelige langsigtede afkast.


Hvordan vælger man den rigtige SMT-linjeproducent?

At vælge den rigtige SMT-linjeproducent er afgørende for at sikre succes med din produktionsproces. Her er et par faktorer at overveje:

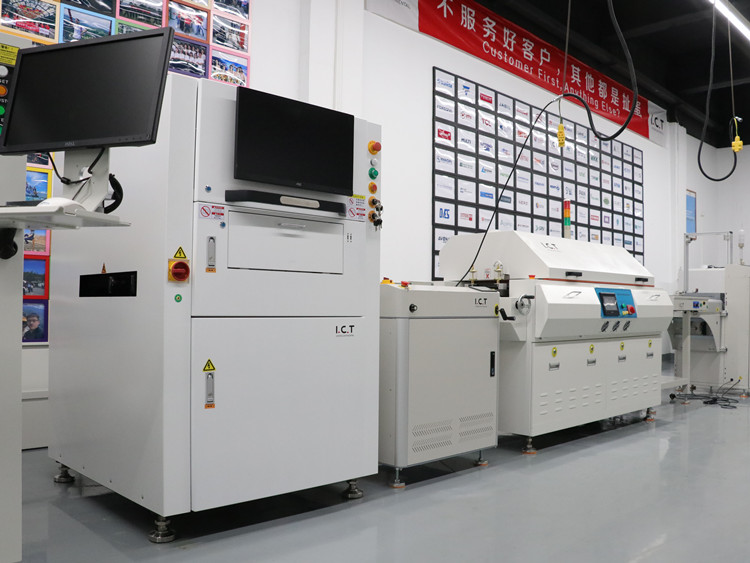

SMT Line Producent

SMT Line Producent

Kontakt I.C.T

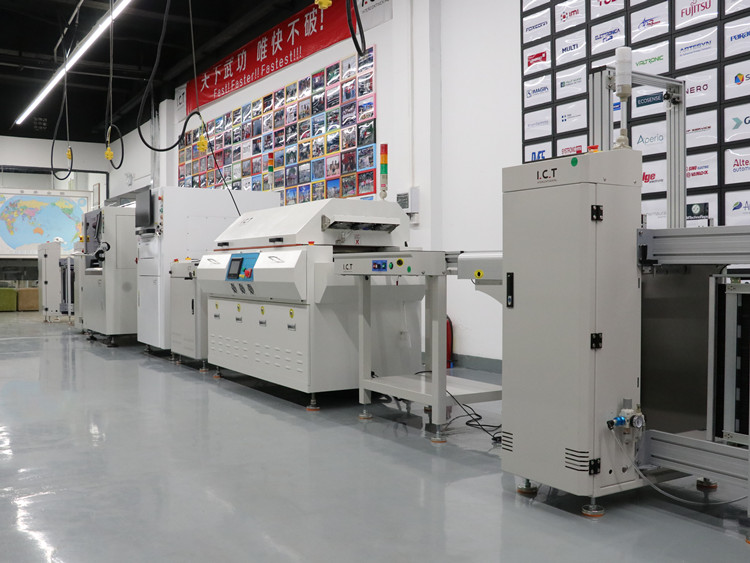

SMT Line Producent ICT

SMT Line Producent

Kontakte I.C.T


  • Omdømme: Undersøg producentens track record, kundeanmeldelser og casestudier.

  • Teknologisk ekspertise: Vælg en udbyder med erfaring i at håndtere produkter, der ligner din.

  • Eftersalgssupport: Tjek for vedligeholdelsestjenester, træning og garantimuligheder.

  • Fleksibilitet: Vælg en producent, der kan tilpasse sig dine skiftende produktionsbehov og levere skalerbare løsninger.

  • Total Cost of Ownership: Fokus på langsigtede omkostninger, herunder servicekontrakter, maskinholdbarhed og driftsudgifter.


En pålidelig producent bør tilbyde banebrydende teknologi, robust kundesupport og fleksible muligheder for at matche dine produktionskrav.


Konklusion

Investering i en SMT-linje kan forbedre din produktionseffektivitet, kvalitetskontrol og output markant. Ved at automatisere PCB-samlingen kan producenter skalere deres operationer og imødekomme de voksende krav fra elektronikmarkedet. Forståelse af SMT-processen, udstyret og de involverede omkostninger vil hjælpe dig med at træffe en informeret beslutning, så du kan vælge det bedste system og den bedste producent til dine behov.


Ved at fokusere på fordelene, processen og nøgleovervejelserne ved en SMT-linje kan producenterne drage fuld fordel af overflademonteringsteknologi til at drive vækst og bevare en konkurrencefordel.
